Justerbar variabel fjederophæng til rørlednings termisk bevægelse med variabel belastningsstøtte

Variable fjederophæng, også kendt som variable fjederstøtter, er den mest udbredte type rørstøtte i industrielle rørsystemer. De giver en støttekraft, der varierer proportionalt med fjederafbøjning, når røret bevæger sig lodret på grund af termisk udvidelse eller sammentrækning. Til applikationer, hvor termisk forskydning er moderat, og en kontrolleret mængde af belastningsvariationer er acceptabel, tilbyder variable fjederophæng en omkostningseffektiv og kompakt løsning sammenlignet med konstante fjederstøtter.

Fremstillet afYangzhou Tianshun Pipeline Technology, vores variable fjederophæng bruger højkvalitets legeret stål spiralfjedre anbragt i et robust stålhus. Når røret bevæger sig opad eller nedad fra sin installerede position, komprimeres eller strækker fjederen sig i overensstemmelse hermed, hvilket ændrer reaktionskraften i direkte proportion til vandringsafstanden og fjederhastigheden. Hver enhed er kalibreret på fabrikken til den specificerede kold belastning, varm belastning og kørselsretning, hvilket sikrer forudsigelig ydeevne fra installation til drift.

Produktets tekniske specifikationer

Designegenskaber og belastningsvariation

En nøgleparameter ved valg af en variabel fjederophæng er belastningsvariationsprocenten - forskellen mellem kold og varm belastning divideret med driftsbelastningen. De fleste tekniske specifikationer kræver, at denne værdi forbliver under 25 % for generel service og under 6 % for kritiske udstyrsforbindelser. Hvor forskydningen er stor nok til, at belastningsvariationen vil overskride acceptable grænser, er konstante fjederophæng specificeret i stedet.

Vores standard variable fjederstøtter er designet til at holde belastningsvariationen inden for typiske projektgrænser over hele deres arbejdsområde, og hver enhed er tydeligt markeret med sin fjederhastighed, koldbelastningsindstilling og kørselsretning for ligetil installation og idriftsættelse.

Standardserie og teknisk udvalg

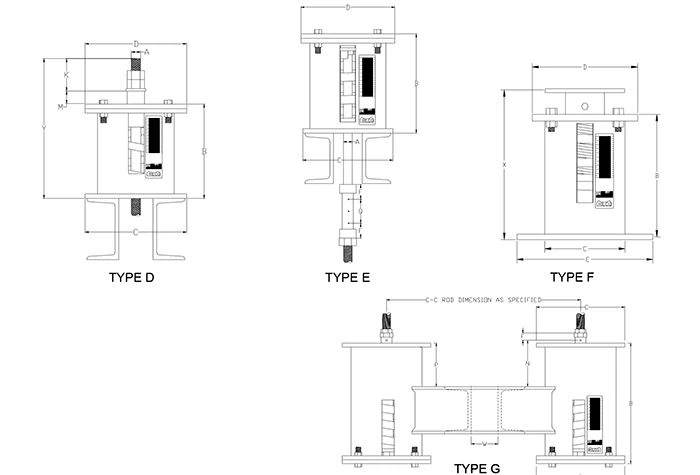

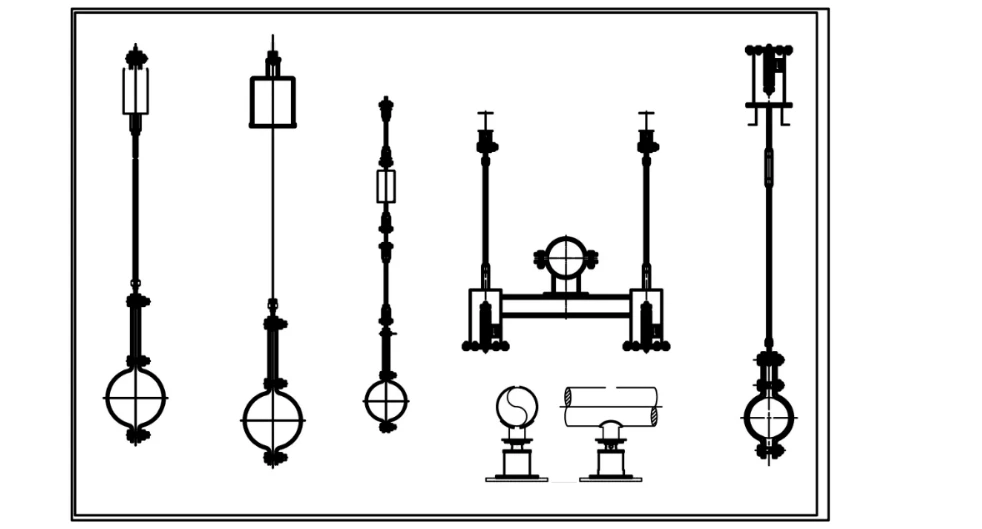

Vi tilbyder variable fjederophæng i flere monteringskonfigurationer, inklusive topophængte, basismonterede og sidemonterede designs, der dækker belastningskapaciteter fra ca. 0,02 kN op til 40 kN på tværs af standard fjederstørrelser. Standard vandringsområder omfatter 30 mm, 60 mm, 90 mm, 120 mm og 150 mm, med specielle vandringer tilgængelige på anmodning.

Fjederelementer er fremstillet af 60Si2Mn eller 50CrVA fjederstål, og huse fås i varmgalvaniseret, epoxymalet eller rustfrit stål finish til korrosive miljøer. Standardenheder er klassificeret til omgivende driftstemperaturer fra -20°C til +200°C, med højtemperatur-legeringsfjedermuligheder til rådighed til ekstrem varmeapplikationer såsom ovn- og kedelrør.

Hver variabel fjederstøtte er udstyret med en rejseskala, belastningsindikator og øvre og nedre stopplader. Gevindstangsforbindelser i top og bund giver mulighed for enkel lodret justering under installationen, og belastningsindstillinger kan verificeres på stedet i forhold til typeskiltets data.

Standarder, materialer og tilpassede muligheder

Vores variable fjederophæng er fremstillet i overensstemmelse med GB/T 17116.1/.2/.3 og er fuldt ud udskiftelige med internationale standarder, herunder MSS SP-58, ASME B31.1, ASME B31.3 og EN 13480-3. Materialesporbarheden opretholdes gennem hele produktionen, og alle fjedre gennemgår forudindstilling og belastningstest før montering.

Til specialiserede projekter leverer vi fjederophæng i rustfrit stål, isolerede rørstøttesamlinger og enheder med specielle belægninger til offshore-, marine- eller afsaltningsservice. Vi fremstiller også præisolerede rørstøtter og rørskostøtter, der integreres direkte med vores variable fjederophængsserie til komplette linjestøtteløsninger.

Typiske applikationer

Variable fjederstøtterer installeret på stort set alle typer proces- og forsyningsrør, hvor der forekommer lodrette termiske bevægelser. Almindelige anvendelser omfatter kraftværksdamp- og fødevandsledninger, raffinaderiprocesrør, kemiske anlægs varmevekslersløjfer, fjernvarmenetværk og HVAC-systemer i store kommercielle bygninger. De bruges også sammen med stive rørstøtter på strækninger, hvor kun udvalgte punkter kræver bevægelseskompensation.

For rørsystemer med dynamiske belastninger såsom vandhammer, seismiske hændelser eller pumpevibrationer, kombineres variable fjederophæng ofte med hydrauliske dæmpere, der begrænser dynamisk bevægelse og samtidig tillader fri termisk forskydning. Hvor den termiske vækst er for stor til en variabel enhed, anbefaler vi at opgradere til konstante fjederophæng ved de specifikke støttepunkter.

Komplementært produktsortiment

Vores bredere rørstøtteportefølje inkluderer konstante fjederstøtter, stive bøjler og stivere, rørskostøtter, præisolerede rørstøtter til kolde og kryogene ledninger og hydrauliske snubbere. Til rørsystemer, der også kræver absorption af aksial, sideværts eller vinkelbevægelser, fremstiller vi metalbælgekspansionsfuger, gummiekspansionsfuger og stofekspansionsfuger, der kan specificeres sammen med vores fjederstøtter som en enkeltkildeløsning.

Kvalitet & Service

Hver variabel fjederophæng er belastningstestet og dimensionelt verificeret i vores interne testfacilitet inden forsendelse under vores ISO 9001:2015 kvalitetsstyringssystem. Vi støtter kunder fra første fjedervalg og belastningsberegning gennem installationsvejledning og eftersalgsservice. Forespørgsler besvares inden for 24 timer, og standardproduktionstider varierer fra 10 til 20 arbejdsdage afhængig af volumen og konfiguration. Med over 14 års levering af rørstøtter og ekspansionssamlinger til projekter i mere end 45 lande, leverer vi både katalogstandard og specialfremstillede enheder til EPC-entreprenører og slutbrugere globalt.

Ofte stillede spørgsmål

Hvad betyder "belastningsvariationsprocent" på en variabel fjederstøtte?

Belastningsvariation er forskellen mellem den kolde (installerede) belastning og den varme (drifts)belastning, udtrykt som en procentdel af driftsbelastningen. Den bestemmes af fjederhastigheden ganget med den termiske vandring divideret med driftsbelastningen. De fleste projektspecifikationer begrænser denne værdi til maksimalt 25 % for standardrør.

Kan en variabel fjederophæng installeres i enhver retning?

Nej. Variable fjederophæng er designet til lodret bevægelse og skal monteres med fjederaksen lodret. Vandret eller vinklet installation vil forårsage binding, forkert belastningsoverførsel og for tidligt slid. Til vandrette belastninger eller sideværts fastholdelse skal stive stivere, rørsko eller støddæmpere specificeres separat.

Hvad er den maksimale temperatur, dine variable fjederophæng kan klare?

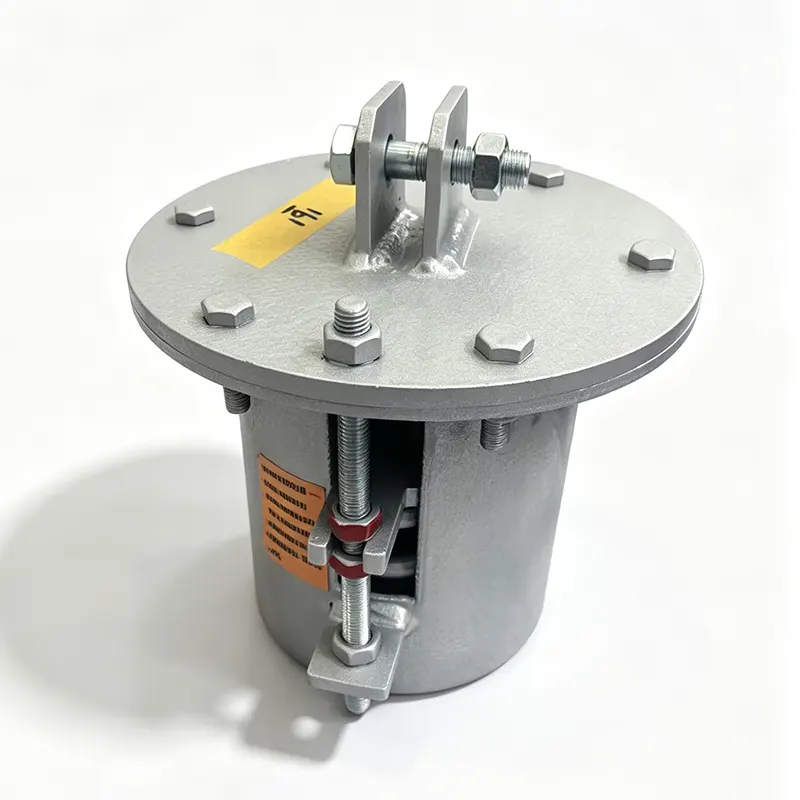

Standard kulstofstål enheder med legeret stålfjedre er klassificeret til kontinuerlig drift op til ca. 200°C. Til rør med højere temperaturer, såsom højtryksdampledninger eller kedelforbindelser, tilbyder vi højtemperaturfjedermaterialer og isolerede støttekonfigurationer. Kontakt vores ingeniørteam med dine driftsbetingelser for korrekt materialevalg.

Giver du beregninger af fjedervalg?

Ja. Vores ingeniørteam kan hjælpe med valg af fjeder, hvis du angiver rørstørrelse, driftsvægt, termisk forskydningsstørrelse og -retning og eventuelle projektspecifikationskrav. Vi kan også gennemgå eksisterende støtteplaner og anbefale den passende variable eller konstante fjederstøtte for hvert sted.

Hvad er leveringstiden for standard variable fjederophæng?

Standardkatalogenheder afsendes typisk inden for 10 til 20 arbejdsdage, afhængigt af ordrestørrelse og nuværende produktionsbelastning. Brugerdefinerede finish, specielle rejser eller konfigurationer af rustfrit stål kan tilføje et par ekstra dage. Hurtig levering kan diskuteres på bestillingstidspunktet.

Hvilken dokumentation følger med en ordre?

Standard levering inkluderer en pakkeliste og produktnavneskilte med fjedernummer, belastningsværdi og rejsedata. Materialetestrapporter (MTR'er), fjederbelastningskalibreringsoptegnelser og dimensionsinspektionsrapporter kan leveres på anmodning. Tredjepartsinspektion af autoriserede organer er også tilgængelig for projekter, der kræver det.

Kan du levere komplette rørstøttesamlinger inklusive rørsko og klemmer?

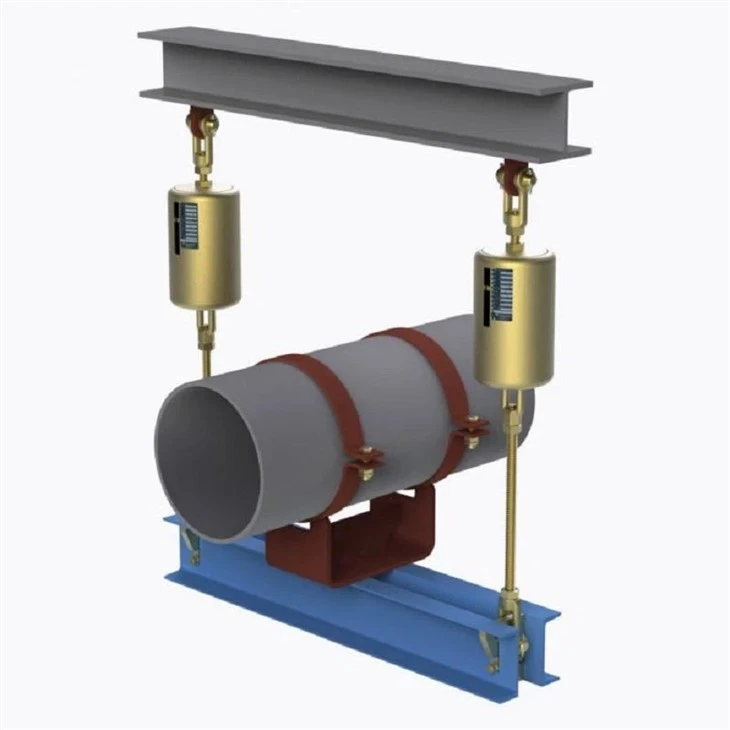

Absolut. Vi leverer variable fjederophæng som selvstændige enheder eller som fuldt monterede støttesæt inklusive rørklemmer, rørskostøtter, spændespænder, gevindstænger og strukturelt tilslutningsbeslag. Præisolerede rørstøttesamlinger til kold eller kryogen service er også tilgængelige som en enkelt pakke klar til installation.
