Præcisions konstant fjederstøtter til rørledninger med store forskydninger med ensartet belastningsudgang

Nogle linjer tilgiver lidt. En kølevandssamling kan klare en ændring på 20 % i støttekraften, uden at nogen bemærker det. Men så er der ledninger, der ikke tilgiver noget - dampturbines indløbsrør, reaktordyser, kompressorsugledninger, højenergikedelledninger. På dem kan selv en lille ændring i lodret kraft bringe en flange ud af justering eller overbelaste en dyse. Det er, når du går fra en variabel fjederstøtte til en konstant fjederstøtte. PåTianshun, vi har bygget konstante fjederstøtter i 14 år, og vi har erfaret, at hvert projekt har mindst en håndfuld steder, hvor disse ikke er til forhandling.

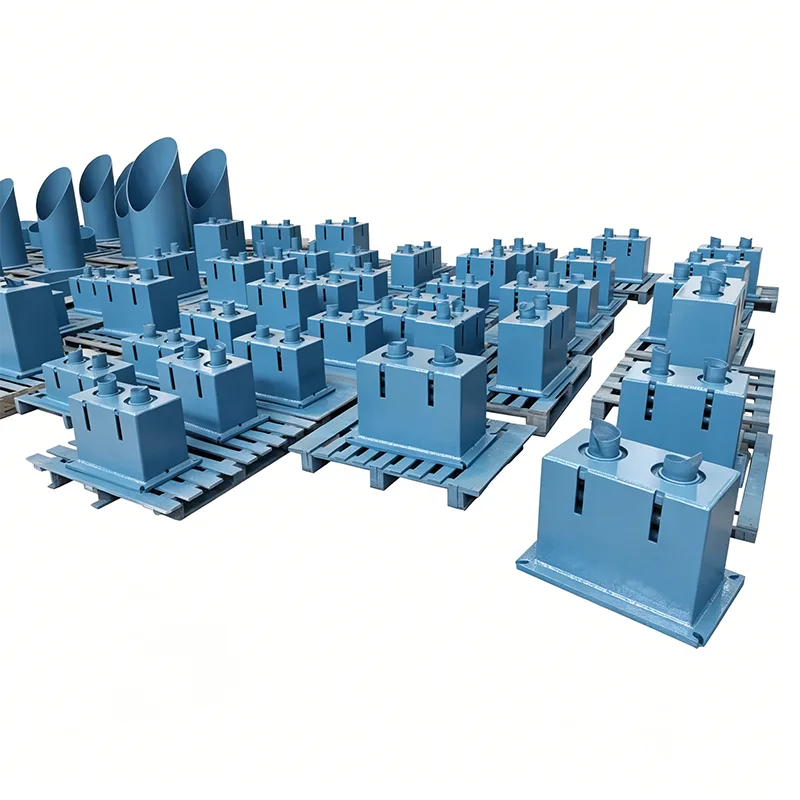

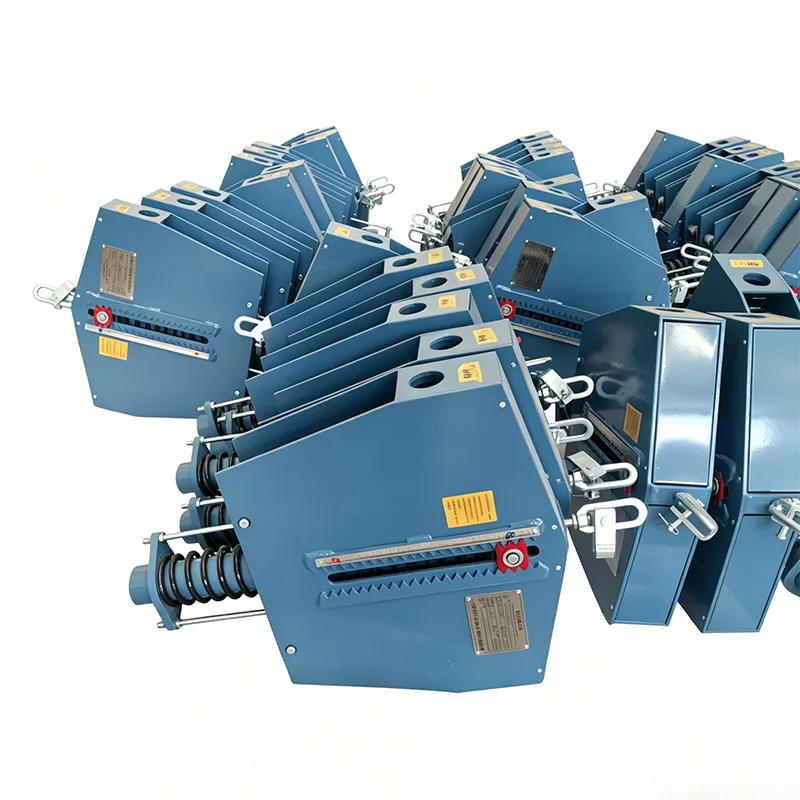

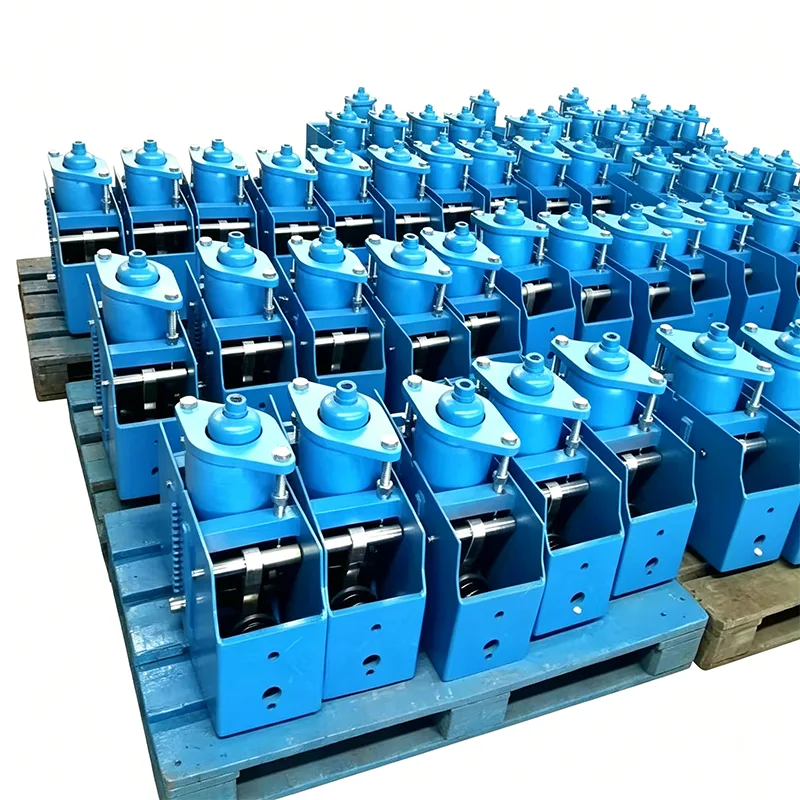

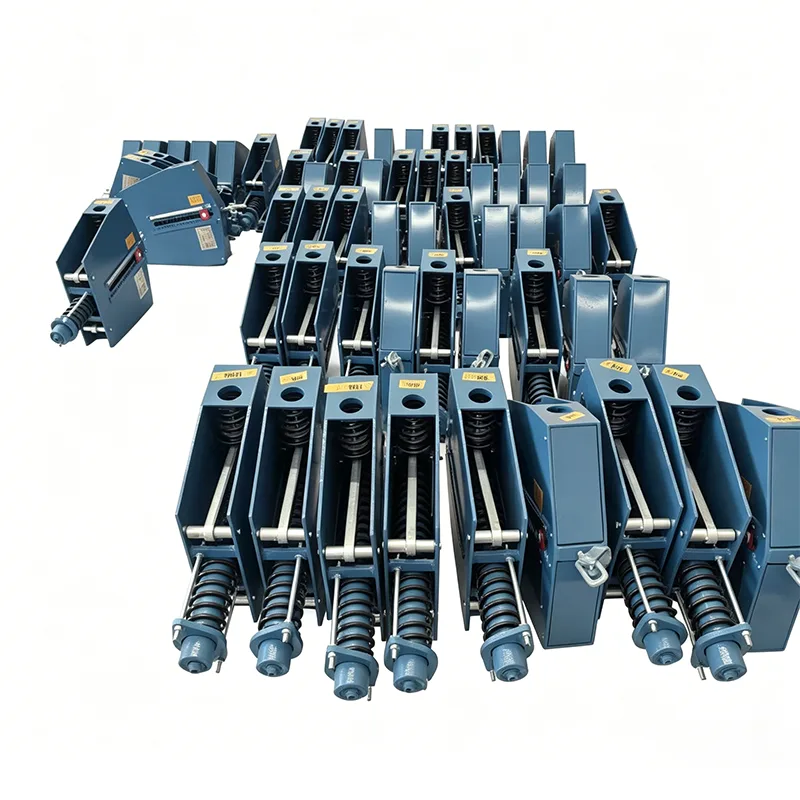

Mekanismen inde i en konstant fjederstøtte er designet til at levere en næsten flad støttekraft over hele dens vandringsområde. Når røret bevæger sig op eller ned - nogle gange 200 mm, nogle gange mere - forbliver belastningen på støttepunktet inden for et stramt bånd, typisk ±5 % eller bedre. Dette opnås gennem et arm- og fjederspolearrangement, ofte med en klokkehåndsving eller en knastmekanisme, afhængigt af designserien. Vi fremstiller både vandrette og lodrette rammetyper, og vi kan matche monterings- og dimensionskonvolutten, så den passer til dine eksisterende rørstøttetegninger.

Hvor konstante fjederstøtter passer i et støttesystem

En konstant fjederstøtte fungerer aldrig alene. På en højtemperatur dampledning vil du for eksempel typisk se den konstante fjedersamling arbejde sammen medrørskoder spreder belastningen ogrørstøtterder håndterer sidelæns fastholdelsen. På køreledninger er den samme konstante fjedermekanisme ofte indbygget i enfjederophængkonfiguration — fjederen sidder i et topmonteret hus, og en faldstang forbindes til røret nedenfor. Når ledningen kræver termisk isolering til støttepunktet, parrer vi ofte den konstante fjeder med en præisoleret rørstøtte for at holde isoleringen kontinuerlig og forhindre varmetab eller kondensering ved klemmen. Selvom fjederen i sig selv er den høje komponent, fungerer hele systemet kun, hvis de tilstødende understøtninger er designet rigtigt.

Produktets tekniske specifikationer

Standarder vi følger

ANSI/MSS SP-58 og SP-69 til design og fremstilling

ASME B31.3 til procesrørapplikationer

GB/T 17116

Også fremstillet til DIN, JIS eller kundespecifikke datablade

Vores fabrikskvalitetssystem er ISO 9001:2015 certificeret. Tredjepartsinspektion til ASME-, API- eller PED-krav er tilgængelig.

Spørgsmål kunder stiller

Spørgsmål 1: Hvordan ved jeg, om jeg virkelig har brug for en konstant fjederstøtte, eller om en variabel vil gøre det?

Tjek din rørspændingsrapport. Hvis den tilladte belastningsvariation på det støttepunkt er under 6-8 % af den varme belastning, er du i konstant fjederterritorium. Hvis dysebelastningsgrænsen på det tilsluttede udstyr er meget stram, er det samme. Hvis du er i tvivl, så send os den isometriske stress, så hjælper vi dig med at beslutte – uden beregning.

Spørgsmål 2: Kan du matche dimensionerne af en eksisterende konstant fjederstøtte, som vi udskifter?

Ja, vi reverse-engineer og bygger regelmæssigt erstatninger til aldrende enheder. Send os de gamle navneskiltdata, overordnede mål og krav til belastning og kørsel. Vi fremstiller en ny enhed, der passer til det samme boltmønster og forbindelseshøjder.

Q3: Hvad er den største konstante fjederstøtte, du har bygget?

Vi har leveret enheder med en belastningskapacitet på over 40 tons og et vandringsområde på 350 mm. Disse var til tungvæggede hoveddamprør i et kraftværk. Vi kan gå større, hvis det er nødvendigt, men på et vist tidspunkt giver det mening at diskutere, om flere mindre enheder eller en anden støtteordning ville være mere praktisk.

Q4: Hvordan tester du en konstant fjederstøtte før forsendelse?

Vi monterer enheden på en testramme, indstiller den til den specificerede belastning og cykler den gennem den fulde vandring flere gange, mens vi registrerer belastningen på flere positioner. Belastningsvariationen skal falde inden for det garanterede tolerancebånd, typisk ±5 %. Vi plotter den faktiske last-afbøjningskurve og inkluderer den i testrapporten. Rejsevægten er kalibreret, og låsestifterne er monteret til transport.

Q5: Kan du bygge dem i rustfrit stål til offshore eller korrosive miljøer?

Ja. Vi har bygget komplette konstant fjederstøtter i 304 og 316 rustfrit stål til offshore platforme og kystnære LNG-terminaler. Vi tilbyder også specielle malingssystemer — offshore marinebelægninger, højtemperatur zinkrige primere — afhængigt af installationsmiljøet.

Q6: Hvad er leveringstiden for en konstant fjederstøtteordre?

Brugerdefinerede konstantfjedersamlinger sendes typisk inden for 35-45 dage fra ordrebekræftelse. Hvis du har flere enheder med identiske designparametre, kan vi batchproducere og afkorte tidsplanen. Nødudskiftninger for en enkelt defekt enhed kan nogle gange fremskyndes til 20-25 dage - tal med os om din tidslinje.

Test og dokumentation

Konstante fjederstøtter forlader vores fabrik med en dokumentationspakke, der inkluderer:

Lasttestrapport med faktisk last-afbøjningskurve

Dimensionel inspektionsrapport

Materialecertifikater (EN 10204 3.1)

Kvalifikationsregistre for svejseprocedurer (hvis relevant)

Installations- og vedligeholdelsesvejledning

Billeder af den færdige enhed med serienummer synlige

Vi kan også arrangere uafhængig tredjepartsinspektion under test. SGS, BV og TÜV har alle været vidne til test i vores Yangzhou-anlæg.

Tilpasning vi håndterer

Ikke to konstante fjederapplikationer er helt ens. Gennem årene har vi skræddersyet:

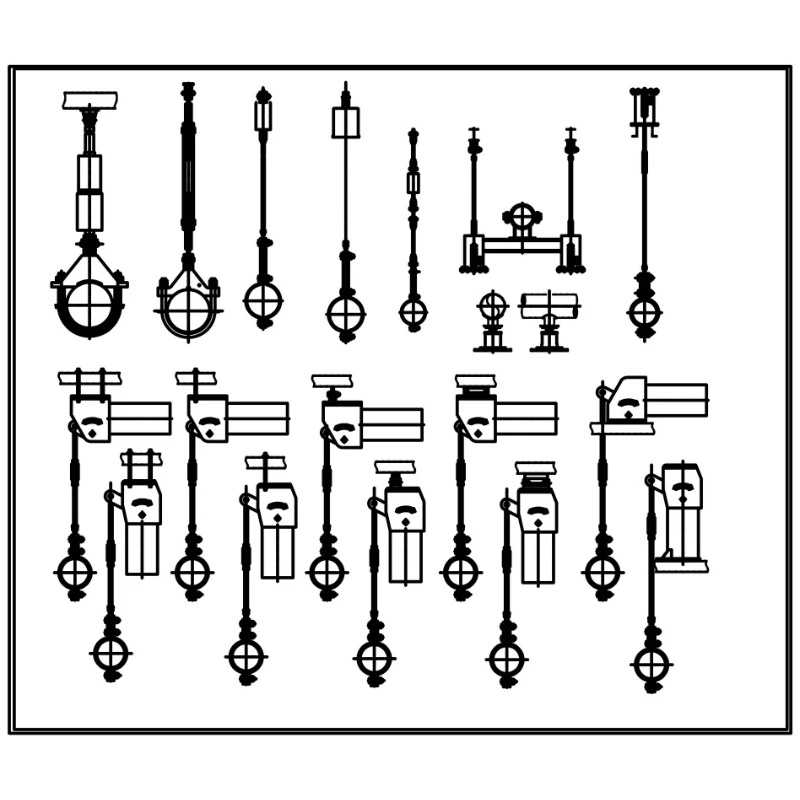

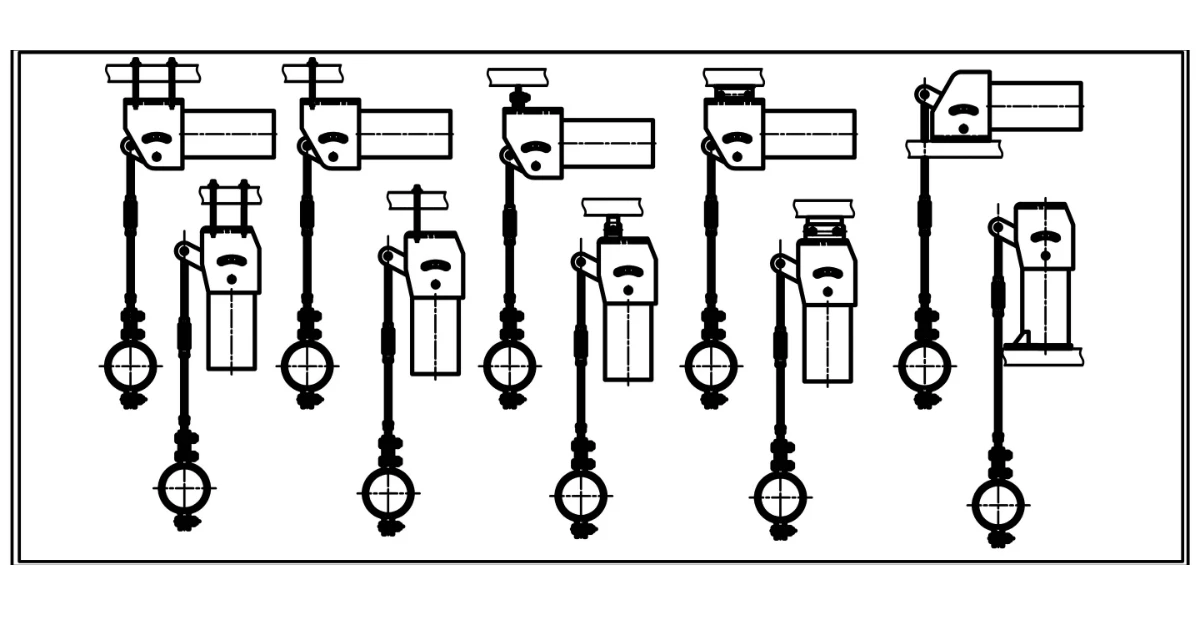

Rammeorientering (gulvmonteret, vægmonteret, lofthængt, omvendt)

Ikke-standard kørselslængder og belastningstrin

Dobbeltfjedret design til meget tunge belastninger i en kompakt ramme

Indbygget hydraulisk dæmpning til seismiske eller højvibrerende steder

Positionsindikering med mulighed for fjernudlæsning

Højtemperaturfjedre til dampledninger, der arbejder over 450°C

Du sørger for rørbelastningerne og de rumlige begrænsninger, og vi udvikler en konstant fjederstøtte, der bolter sig lige ind.

Noter fra den virkelige verden fra vores ingeniørteam

Et par praktiske punkter, vi har lært af projekter verden over:

Når du specificerer en konstant fjederstøtte, skal du også kontrollere støttestålet. En konstant fjederenhed i sig selv kan være tung - nogle gange over et ton - og den strukturelle bjælke, den sidder på, skal håndtere det plus rørbelastningen.

Angiv altid låsestifter til forsendelse. Uden dem kan fjederen bevæge sig under transport, og skalaen kan skifte. Vores stifter er malet lyse røde, så personalet på stedet ikke kan gå glip af dem under installationen.

Hvis enheden skal installeres udendørs i støvede eller sandede omgivelser, skal du overveje forseglede drejebøsninger eller smørenipler. Snavs i håndtagsmekanismen er en af ​​de få ting, der kan få en konstant fjeder til at hænge op.

Ved erstatningsjob skal du verificere den eksisterende rejseretning og tilgængelig plads, før vi fremstiller. Vi har set tilfælde, hvor den originale enhed var proppet ind i et stramt hjørne, og den nye havde brug for en lidt anden ramme for at passe.

Hvorfor Tianshun for Constant Spring Supports?

Konstante fjederstøtter er højpræcisionsenden af ​​rørstøtteverdenen. Du har ikke råd til at have én underperforme, for det tilsluttede udstyr er som regel det dyreste på grunden. Vi bygger disse enheder med den forståelse, at nogen vil tage dem i brug kl. 03.00 under opstart af fabrikken, og de skal arbejde første gang.

Vores konstante fjederstøtter kører i dag i kraftblokke med kombineret cyklus, raffinaderienheder, bratkølingslinjer for ethylenkrakkere og LNG-køleboksrør. Hver enkelt blev fremstillet på vores egen Yangzhou-fabrik, belastningstestet af vores team og sendt med fuld dokumentation. Vi ompakker ikke andres produkt – vi laver dem selv.

Hvis dit projekt inkluderer konstante fjederstøtter, fjederophæng eller præisolerede rørsko, så send os din supportliste eller belastningsdata. Vi udarbejder et fabriksdirekte tilbud, komplet med et udvalgsdatablad og leveringsplan. Du er også velkommen til at besøge vores produktionslinje og se, hvordan vi bygger og tester disse enheder, inden de forlader butikken.
