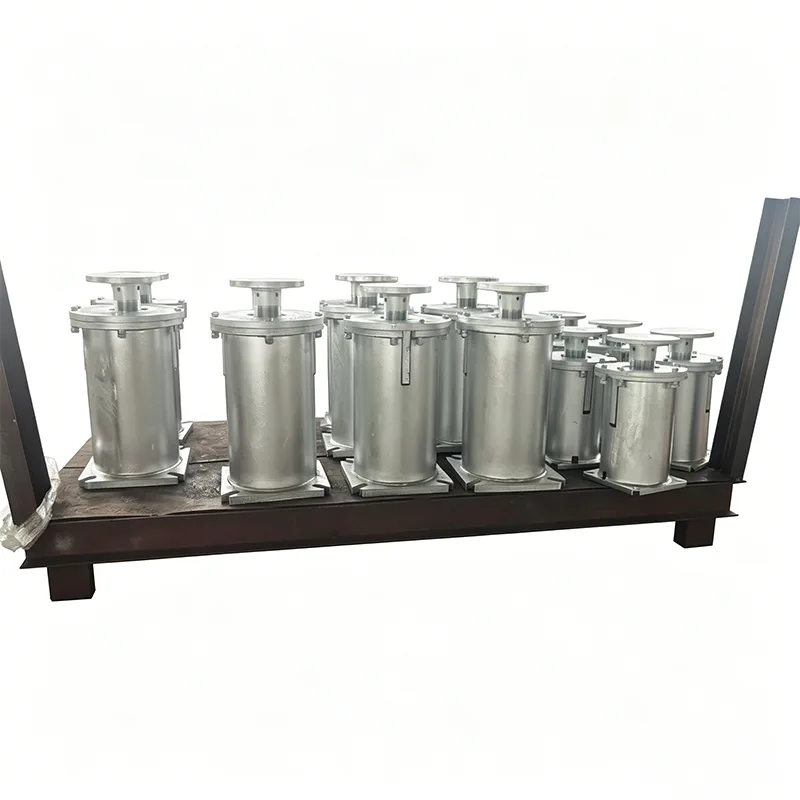

Type F Variabel fjederstøtte

Yangzhou Tianshun Pipeline Technology Co., Ltd., grundlagt i 2012, fremstiller et komplet udvalg af produkter i nøje overensstemmelse med standarden HG/T 20644 Variable Spring Supports and Hangers. Type F Variable Spring Support er basis-type støtteproduktet i standardserien, specielt designet til bundstøtte af rørledninger. Det er meget udbredt i små og mellemstore rørledningssystemer i kraft, petrokemiske, metallurgiske og andre industrier, og er en af ​​de mest udbredte variable fjedermodeller inden for teknik.

Produktets tekniske specifikationer

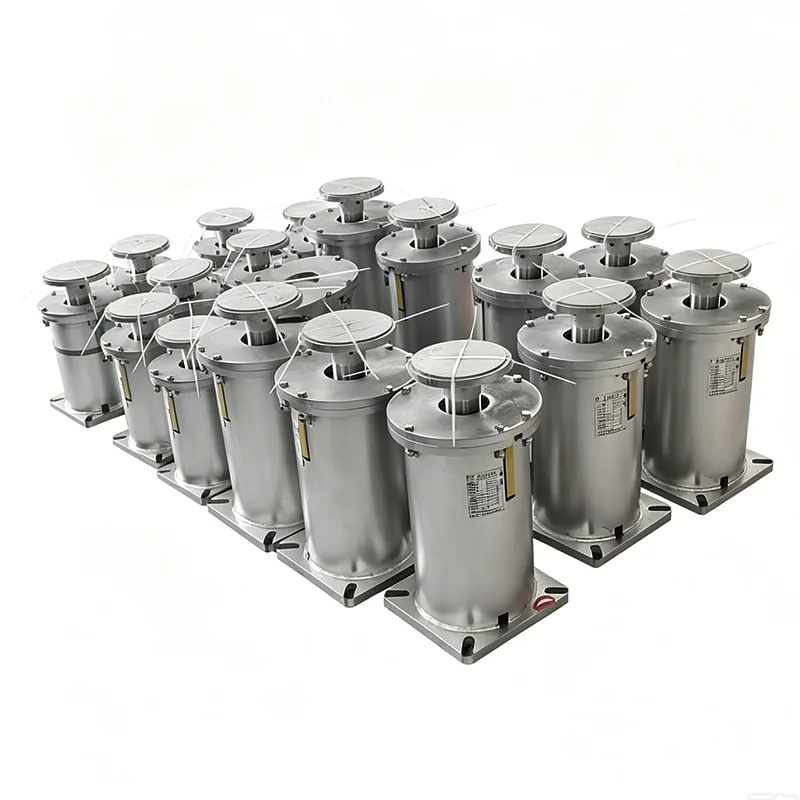

Struktur og egenskaber af Type F-produkt

Type F variabel fjederstøtte anvender en lodret kassestruktur, der består af følgende dele:

▶  Bundplade: Bred støttebundplade, forbundet til fundamentet

▶  Fjedercylinder: Indbygget cylindrisk spiralformet trykfjeder

▶  Topplade: Lastplade, forbundet til rørstøtte

▶  Forskydningsindikatorplade: Markeret med kold og varm tilstand

▶  Låsebolt: Låst under transport og installation

▶  Højdejusteringsbolt: Finjustering af lasten på stedet

Kernedesignfunktioner

Standard modulopbygget design

Fuldt i overensstemmelse med HG/T 20644-standarden, kan udskiftes med produkter fra andre producenter

Standardiseret belastnings- og forskydningsserie, praktisk til valg af designinstitut

Ensartede installationsdimensioner, praktisk til ingeniørindkøb

Fabriksindstilling

Fjeder forkomprimeret i henhold til designbelastning, låst i kold tilstand

Behøver kun at fjerne låsebolte efter installation på stedet for at tage den i brug

Det er ikke nødvendigt at justere fjederkompressionen på stedet

Kompakt struktur

Lodret design, lille gulvareal

Samlet højde 200-400 mm, velegnet til lejligheder med begrænset plads

Lavt tyngdepunkt, god stabilitet

Praktisk vedligeholdelse

Fjederenheden kan trækkes ud og udskiftes separat

Tydelig forskydningsindikation under inspektion

Ingen sliddele, vedligeholdelsesfrit design

Type F Tekniske parameter Hurtig referencetabel

Udførelsesstandard: HG/T 20644-2024 Belastningsændringshastighed: ≤25% (standardkrav) Fjedermateriale: 50CrVA fjederstål Skalmateriale: Q235BAAntikorrosionsbehandling: Sandblæsning afrustning + epoxy zink-rig primer + topcoat

Detaljeret forklaring af modelkodningsregler

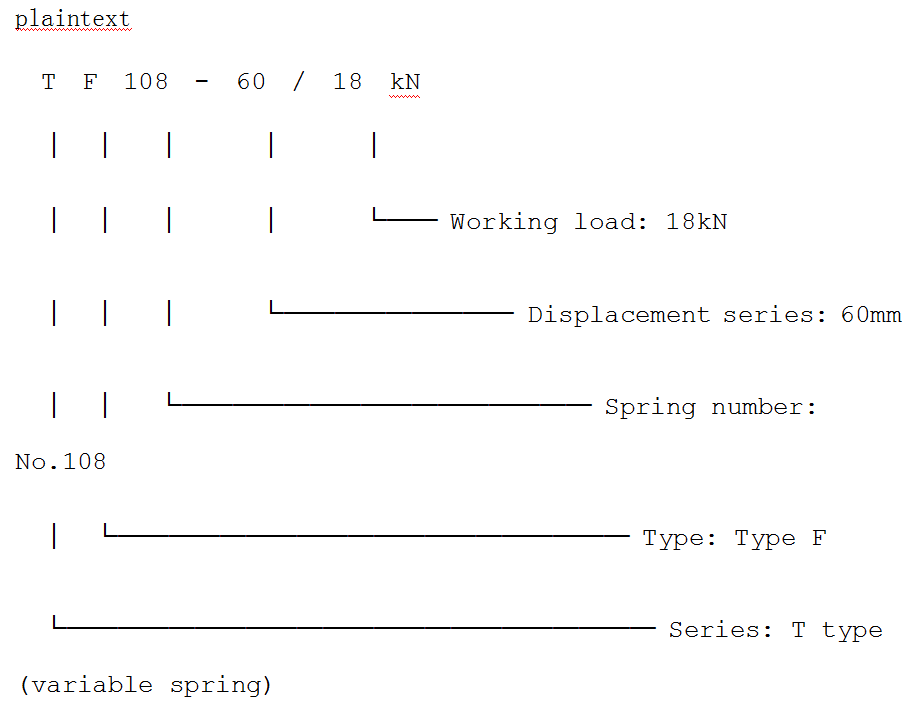

Standardmodelkodningseksempel på Type F variabel fjederstøtte:

Nødvendige parametre til valg:

▶  Arbejdsbelastning for rørledningen (kN)

▶  Rørledningens lodrette termiske forskydning (mm)

▶  Forskydningsretning (opad/nedad)

▶  Miljøkorrosionsgrad

Vores professionelle team kan direkte levere nøjagtige Type F-produktmodeller baseret på de pipeline-parametre, du angiver.

Valgeksempel (trin-for-trin guide)

Eksempel på arbejdsforhold:

▶  Rørledningsarbejdsbelastning: 15kN

▶  Rørlednings opadgående termisk forskydning: 40 mm

Udvælgelsestrin:

1. Bestem forskydningsserier: 40 mm forskydning, vælg 60 mm serie (reservemargin)

2.Beregn varm tilstandsbelastning: opadgående forskydning, fjeder udløses, belastningen falder

3. Tjek fjederstivhedstabellen: vælg fjeder nr. 106, stivhed 0,25kN/mm

4. Beregn belastningsændring: 40 mm × 0,25 kN/mm = 10 kN ændring

5. Bekræft ændringshastighed: 10kN / 15kN = 6,7 % ≤ 25 %, opfylder kravene

Endelig model: TF106-60/15kN

Valget af Type F Variable Spring Support virker kompliceret, men følger faktisk standarder. Vi leverer gratis udvælgelsesservice: du behøver kun at angive pipeline-parametre, og vi vil levere nøjagtige modeller.

Typiske anvendelsesscenarier af type F

Kvalitetskontrol og levering

Produktionskvalitetskontrol

Speciel fjederinspektion: 100 % belastningstest for hver fjeder, optag stivhedskurve

Forkompressionsindstilling: nøjagtigt komprimeret til kold tilstand i henhold til ordrekrav, låst

Kalibrering af forskydningsindikation: indikatorpladeposition nøjagtig til ±1 mm

Anti-korrosionsbehandling: Sa2.5 sandblæsning, belægningstykkelse ≥80μm

Udseende inspektion: omfattende inspektion af svejsninger, dimensioner og markeringer

Fordele ved levering

Lager tilgængelig: almindelige modeller (TF030-TF120, 30/60/90 forskydning) på lager

Hurtig levering: lagerordrer afsendes inden for 3 dage, tilpassede ordrer 7-10 dage

Bulkpris: differentieret pris for ingeniørmæssig masseindkøb

Komplet dokumentation: Hvert produktparti leveres med kvalifikationscertifikat, fjedertestrapport, installationsvejledning

Service og support

Frit valg: Professionelle ingeniører giver valgberegning for at sikre nøjagtig model

Tegningsbestemmelse: Giv standard monteringsmålstegninger for at samarbejde med designet

Teknisk support: Besvar forskellige spørgsmål i installation, idriftsættelse og brug

Kvalitetsgaranti: 2 års produktgaranti, gratis erstatning for ikke-menneskelig skade

Nødberedskab: Giv løsninger på problemer på stedet inden for 24 timer

Reservedele: Lagerfjedersamlinger, bolte og andre sliddele

Type F Variable Spring Support er et almindeligt standardprodukt i den kemiske industri, og også den mest udbredte model med variabel fjeder inden for teknik. Vi har fokuseret på standardserieproduktion i 14 år med stabil produktkvalitet og rettidig levering og har betjent ingeniørprojekter i mere end 40 lande rundt om i verden. Vælg standard Type F, vælg pålidelighed og bekvemmelighed.
