Fjederophængsstøttespiller en afgørende rolle i styring af rørvægt, termisk bevægelse og vibrationer i krævende industrielle rørsystemer. Tianshun leverer konstruerede fjederophængsløsninger med belastningsværdier fra 10 N til 100.000 N og forskydningskapaciteter op til 200 mm, der understøtter applikationer på tværs af kraft-, petrokemiske, LNG-, raffinaderi-, varme-, farmaceutiske og fødevareforarbejdningsfaciliteter.
En korrekt valgt fjederophængsstøtte gør det muligt for et rørsystem at bevæge sig sikkert, når driftstemperaturen ændrer sig, samtidig med at kontrolleret lodret støtte opretholdes. I modsætning til stive bøjler kan fjederbaserede systemer rumme termisk ekspansion og sammentrækning, fordele belastninger mere effektivt og hjælpe med at reducere stress, der overføres til rør og tilsluttet udstyr. Tianshun fremstiller fjederophængssamlinger ved hjælp af fjederstål såsom 60Si2MnA og 50CrVA, med muligheder for kulstofstålhuse, beskyttende belægninger, tilpassede forbindelser og projektspecifikke krav til belastning og forskydning. Det er vigtigt at forstå strukturen, arbejdsprincippet, specifikationer, testkrav og anvendelsesbetingelser, når du vælger en støtte til en industriel rørledning.
Indholdsfortegnelse
Hvordan fungerer en fjederbøjlestøtte?
Hvad er de vigtigste præstationsfordele?
Hvilke tekniske parametre bør ingeniører kontrollere?
Hvor bruges fjederophængsstøtter?
Variabel vs. konstant fjederstøtte
Hvordan testes fjederophængsstøtter?
Hvordan skal du vælge den rigtige support?
Få en skræddersyet fjederophængsløsning

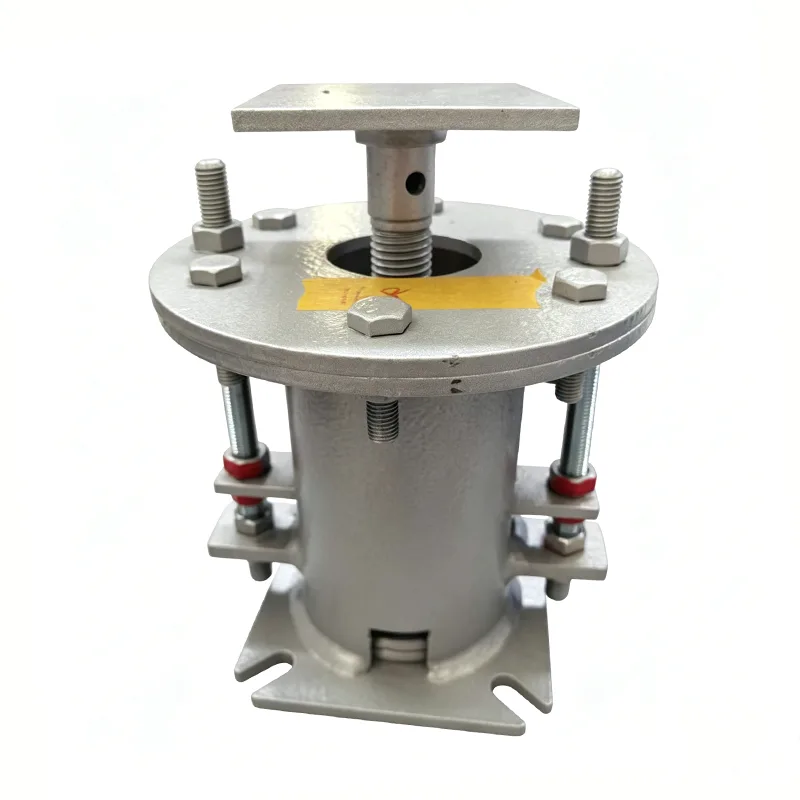

Hvad er en fjederbøjlestøtte?
En fjederophængsstøtte er en mekanisk rørstøtte, der er designet til at bære vægten af en rørledning, mens den tillader kontrolleret lodret bevægelse. Den bruger den elastiske opførsel af en fjeder til at imødekomme bevægelser genereret af temperaturændringer, driftsbelastninger og andre driftsforhold.
Når et procesrør varmes op, kan det udvide sig og bevæge sig fra sin kolde position. Når det afkøles, trækker røret sig sammen. En stiv støtte kan begrænse denne bevægelse og potentielt skabe yderligere rørspænding. En korrekt konstrueret fjederophæng giver støttekraft, samtidig med at røret tillader sig at bevæge sig inden for dets designet vandringsområde.
Dette gør fjederbaserede understøtninger særligt anvendelige til dampledninger, procesrør med høj temperatur, elproduktionssystemer, petrokemiske faciliteter, raffinaderier og andre installationer, hvor termisk forskydning skal tages i betragtning under design af rørspændinger.
For projektingeniører bør støtten ikke vælges blot efter nominel rørstørrelse. Driftsbelastning, varme og kolde belastninger, forventet bevægelse, installationsretning, temperatur, tilslutningsdimensioner og gældende designstandarder skal alle evalueres.
Hvordan fungerer en fjederbøjlestøtte?
Det grundlæggende betjeningsprincip er ligetil: fjedersamlingen genererer en kontrolleret støttekraft, mens den tillader lodret forskydning af røret.
- Rørbelastningen overføres:Bøjlen overfører en del af rørets vægt og driftsbelastning til den bærende konstruktion.
- Temperaturændringer forårsager bevægelse:Når rørledningen opvarmes eller afkøles, forårsager termisk udvidelse eller sammentrækning lodret bevægelse.
- Foråret svarer:Fjederen komprimerer eller strækker sig alt efter bevægelsens retning og størrelse.
- Bevægelsen forbliver kontrolleret:Støtten optager designet forskydning i stedet for at tvinge røret i en fast position.
- Belastningen er fordelt:Korrekt valg af støtte hjælper med at forhindre overdreven lokal belastning ved rørstøtter og tilsluttet udstyr.
I praktisk rørdesign fungerer fjederophænget som en del af et større støttesystem. Rørsko, stive understøtninger, føringer, ankre og andre komponenter kan bruges sammen i henhold til rørspændingsanalysen og projektkravene.
Hvad er hovedkomponenterne?
Pålideligheden af en fjederophæng afhænger af samspillet mellem dens fjedersamling, hus, justeringsmekanisme og tilslutningshardware. En typisk konfiguration omfatter følgende komponenter:
| Komponent | Primær funktion | Typisk materiale eller funktion |
|---|---|---|
| Forårssamling | Giver kontrolleret støttekraft og rummer bevægelse | 60Si2MnA eller 50CrVA fjederstål |
| Boliger | Beskytter og placerer fjederenheden | Q235B eller Q345B kulstofstål |
| Justeringsskrue | Tillader belastning og højdejustering under installation | Projektspecifik stålkonstruktion |
| Bøjlestang og tilbehør | Forbinder støtten til rørledningen og strukturen | Udvalgt efter projektkrav |
| Forskydningsindikator | Viser den aktuelle bevægelsesposition | Tydeligt synlig kalibreret indikation |
Tilslutningsdimensioner og tilbehør kan tilpasses, når standardkonfigurationer ikke matcher installationsbetingelserne. Dette er især vigtigt for eftermonteringsprojekter eller komplekse rørreoler, hvor den tilgængelige installationsplads er begrænset.
Hvad er de vigtigste præstationsfordele?
Termisk bevægelseskompensation
Den primære fordel er evnen til at imødekomme lodrette rørbevægelser forårsaget af temperaturændringer. Tianshuns standard fjederophængsdesign kan give nominelle forskydningsmuligheder på 50, 80, 120, 150 og 200 mm, afhængigt af den valgte konfiguration.
Styret belastningsstøtte
Industrielle rørledninger kan blive betydeligt tungere under drift på grund af procesvæsker, isolering og skiftende driftsforhold. En korrekt specificeret fjedersamling hjælper med at opretholde kontrolleret støtte under hele driftscyklussen.
Reduceret vibrationstransmission
Fjederstøttede arrangementer kan hjælpe med at reducere den direkte overførsel af rørvibrationer til konstruktionselementer. Dette kan være værdifuldt omkring roterende udstyr, dampsystemer, procesudstyr og andre installationer, hvor vibrationskontrol er vigtig.
Installationsfleksibilitet
Justeringsmekanismer giver installatører mulighed for at finjustere støtteposition og belastning under installationen. Dette kan forenkle feltjustering sammenlignet med et helt stift støttearrangement.
Tilpasning til forskellige projekter
Fjederophæng kan designes omkring forskellige belastninger, rejsekrav, materialer, forbindelsestyper og miljøforhold. Tianshun leverer også skræddersyede løsninger til specielle belastnings-, forskydnings-, temperatur- og tilslutningskrav.
Hvilke tekniske parametre bør ingeniører kontrollere?
Inden du bestiller en fjederophæng, bør ingeniører fastlægge de faktiske driftsbetingelser i stedet for kun at vælge en enhed i henhold til rørdiameteren. Følgende specifikationer er særligt vigtige:
| Parameter | Tianshun referenceområde | Hvorfor det betyder noget |
|---|---|---|
| Arbejdsbelastning | 10 N–100.000 N | Bestemmer den nødvendige støttekapacitet |
| Nominel forskydning | 50–200 mm | Skal rumme forventet rørbevægelse |
| Driftstemperatur | -20°C til +450°C | Påvirker materiale- og fjedervalg |
| Fjeder materiale | 60Si2MnA / 50CrVA | Understøtter mekanisk ydeevne og træthedsydelse |
| Materiale til hus | Q235B / Q345B | Giver strukturel beskyttelse og støtte |
| Overfladebehandling | Epoxy zink-rig belægning / varmgalvanisering | Forbedrer korrosionsbeskyttelse |
| Gældende standarder | ANSI/HG 20644, GB/T 17116, DIN 2545 | Hjælper med at tilpasse produktet til projektets specifikationer |
For internationale EPC-projekter kan ingeniører også specificere projektspecifikke standarder, materialecertifikater, inspektionskrav eller tredjepartsbevidning. Disse krav bør bekræftes, før produktionen påbegyndes.
Hvor bruges fjederophængsstøtter?
Spring supports are suitable for industrial piping where load support must coexist with controlled thermal movement. Almindelige applikationer omfatter:
- Termisk kraftværk damp- og vandrør
- Atomkraftværks hjælperørsystemer
- Petrokemiske procesrørledninger
- Olieraffinaderiovn og søjlerør
- LNG- og LPG-terminalrørledninger
- Byens centralvarmenetværk
- Farmaceutisk procesrør
- Sanitetsrør til fødevareforarbejdning
- Højtemperatur- og højtryksdampledninger
For kemiske og petrokemiske faciliteter kan overfladebeskyttelse og materialevalg være særligt vigtigt, fordi underlaget kan blive udsat for fugt, ætsende atmosfærer eller krævende driftstemperaturer.
Variabel vs. konstant fjederstøtte: Hvad er forskellen?
En af de vigtigste beslutninger i design af rørledningsstøtte er, om applikationen kræver en variabel eller konstant fjederkonfiguration.
| Sammenligning | Variabel fjederstøtte | Konstant fjederstøtte |
|---|---|---|
| Støttestyrke | Ændres efterhånden som fjederen bevæger sig | Designet til at forblive nogenlunde konstant |
| Typisk brug | Moderat termisk bevægelse | Stor bevægelse eller strenge krav til belastningsændring |
| Designhensyn | Tilladt belastningsvariation | Belastningskonstant under hele rejsen |
| Typisk anvendelse | Generel proces- og forsyningsrørføring | Hoveddamp- og følsomt udstyrsforbindelser |
En variabel fjederstøtte kan være passende, hvor ændringen i støttekraften forbliver acceptabel inden for rørspændingsdesignet. Et konstant fjederarrangement kan overvejes, hvor tilsluttet udstyr har snævrere tilladte belastningsændringer, eller hvor der forventes betydelig vertikal vandring.
Det korrekte valg bør baseres på projektets rørspændingsanalyse, varme og kolde belastningsforhold, bevægelsesretning og udstyrsdysebegrænsninger.
Hvordan testes fjederophængsstøtter?
Kvalitetssikring er især vigtig, fordi en fjederophæng er en bærende komponent. Test skal verificere ikke kun ydre dimensioner, men også materialetilstand, fjederydelse, belastningsadfærd og beskyttende belægning.
Typiske inspektions- og testaktiviteter omfatter:
- Visuel og dimensionel inspektion
- Positiv Material Identification (PMI), hvor det kræves
- Hårdhedstestning
- Magnetisk partikeltestning eller flydende penetranttest, hvor det er relevant
- Fjederbelastningstest
- Bekræftelse af last-forskydningskurve
- Inspektion af belægningstykkelse
- Afsluttende montageeftersyn
Fabrikstestrapporter og materialetestrapporter kan leveres for relevante ordrer. For projekter, der kræver yderligere verifikation, kan tredjepartsinspektion, bevidnet testning, materialeprøvning, svejse-NDT eller inspektion før forsendelse også arrangeres i henhold til kontraktkrav.
Hvordan skal du vælge den rigtige fjederophængsstøtte?
Korrekt valg starter med tekniske data. En nyttig specifikationspakke bør indeholde følgende oplysninger:
- Rørstørrelse og konfiguration
- Drifts- og installerede belastninger
- Varme og kolde belastningsforhold
- Forventet lodret forskydning
- Bevægelsesretning
- Drifts- og designtemperatur
- Påkrævet monteringsarrangement
- Tilslutningsmål
- Krav til materiale og belægning
- Gældende design- og inspektionsstandarder
For komplekse systemer kan levering af rørspændingens isometriske eller relevant støtteplan forbedre nøjagtigheden af bøjlevalget betydeligt. Ingeniører kan derefter vurdere, om en variabel fjeder, konstant fjeder eller et andet støttearrangement er passende.
Når standarddimensioner er uegnede, kan tilpassede fjederophængsløsninger omfatte specielle belastningskapaciteter, ikke-standardforbindelser, tilpassede installationsmål, korrosionsbestandige materialer og design til høj- eller lavtemperaturmiljøer.
Ofte stillede spørgsmål om Spring Hanger Support
1. Hvad er hovedformålet med en fjederophængsstøtte?
Dens hovedformål er at understøtte rørledningsbelastninger og samtidig tillade kontrolleret lodret bevægelse forårsaget af termisk ekspansion og sammentrækning. Det kan også hjælpe med at reducere vibrationstransmission og opretholde en mere stabil støttetilstand under drift.
2. Hvilket belastningsområde kan Tianshun fjederophængsstøtter håndtere?
Det refererede standardproduktprogram dækker arbejdsbelastninger fra 10 N til 100.000 N. Det faktiske valg afhænger af rørets driftsforhold, belastningskrav, vandring og projektdesigndata.
3. Hvor meget forskydning kan fjederophænget rumme?
Standard forskydningsmuligheder omfatter 50 mm, 80 mm, 120 mm, 150 mm og 200 mm. Tilpassede rejsekrav kan evalueres i henhold til den faktiske rørbevægelse.
4. Hvilke materialer bruges almindeligvis til fjedersamlingen?
Almindelige fjedermaterialer omfatter 60Si2MnA og 50CrVA. Husmaterialer kan omfatte Q235B og Q345B kulstofstål, mens overfladebehandling kan bruge epoxy zinkrige belægninger eller varmgalvanisering.
5. Hvornår skal en konstant fjederstøtte overvejes?
En konstant fjederstøtte kan overvejes, når rørledningen oplever væsentlig lodret bevægelse, eller når tilsluttet udstyr kræver støttekraft for at forblive nogenlunde konstant under hele den konstruerede vandring. Endelig udvælgelse bør følge rørspændingsanalyse og projektkrav.
6. Kan fjederophængsstøtter tilpasses?
Ja. Tilpasning kan dække krav til belastning og forskydning, materialevalg, tilslutningstyper, installationsdimensioner, miljøforhold og andre projektspecifikke krav.
Få en skræddersyet fjederophængsløsning
Et pålideligt fjederstøttesystem starter med nøjagtige tekniske data, passende materialevalg, kontrolleret fremstilling og dokumenteret test. Tianshun kombinerer erfaring med fremstilling af fjederstøtte med tilpassede ingeniørtjenester til industrielle rørapplikationer. Hvis du planlægger et el-, petrokemisk-, raffinaderi-, LNG-, varme-, farmaceutisk eller andet rørprojekt, skal du dele dine krav til belastning, forskydning, temperatur, forbindelse og mængde med ingeniørteamet. Lær mere om Tianshun Spring Hanger Support ellerkontakt osfor en projektspecifik anbefaling og tilbud.
