Hydrauliske snubbere er hastighedsfølsomme fastholdelsesanordninger, der bruges til at beskytte rørsystemer og udstyr mod pludselige dynamiske belastninger - såsom seismiske hændelser, vandhammer, damphammer, vindstød og pumpeudkoblingstransienter - samtidig med at de tillader uhindret langsom bevægelse fra termisk ekspansion og sammentrækning. I modsætning til fjederstøtter, som bærer rørvægt, bærer hydrauliske snubbere ingen statisk belastning under normale driftsforhold; de går kun i indgreb, når rørhastigheden overstiger en forudindstillet tærskel.
Yangzhou Tianshun Pipeline Technologyfremstiller hydrauliske snubbere designet til brug i elproduktion, petrokemiske og nukleare rørsystemer. Hver enhed bruger et stempel, der bevæger sig gennem hydraulisk væske inde i en forseglet cylinder. Ved langsomme hastigheder - typisk for termisk vækst - passerer væsken frit gennem kalibrerede åbninger, og snubberen udøver ubetydelig modstand. Når en pludselig hændelse driver røret hurtigere end udløserhastigheden, begrænses åbningsstrømmen, væsketrykket opbygges, og snubberen låser sig i en stiv tilbageholdelsestilstand, hvorved den dynamiske belastning overføres til bygningskonstruktionen.

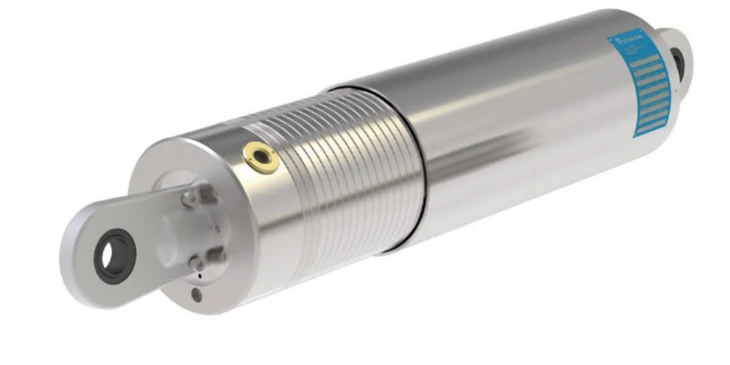

Vores standard hydrauliske snubbere har en cylinder af kulstofstål eller legeret stål, en hærdet stempelstang med korrosionsbestandig belægning og højtydende hydraulikvæske, der er klassificeret til et bredt temperaturområde. Endeforbindelser fås i flere konfigurationer, herunder stangøje, gaffel, kugleled og gevindender, hvilket muliggør installation i enhver orientering - vandret, lodret eller vinklet.
Hver snubber er fabriksfyldt, forseglet og prætestet. Intern termisk kompensation imødekommer ændringer i væskevolumen på grund af udsving i omgivelsestemperaturen, hvilket forhindrer falsk låsning eller uønsket forspænding under normal drift.
Belastningskapaciteter spænder fra ca. 5 kN op til 500 kN og højere for specialtilpassede tunge enheder. Standard slaglængder omfatter 100 mm, 150 mm, 200 mm, 300 mm og 500 mm, med længere slaglængder tilgængelige på forespørgsel. Udløserhastigheden — den hastighed, hvormed snubberen går fra fri bevægelse til fastholdelse — er typisk kalibreret mellem 5 mm/s og 50 mm/s afhængigt af projektspecifikation og kan justeres, så den passer til individuelle installationskrav.
Driftstemperaturområdet for standardenheder er -40°C til +120°C, med højtemperaturvarianter og væsker af nuklear kvalitet tilgængelige til specialiserede applikationer.
Vores hydrauliske snubbere er designet og testet i overensstemmelse med gældende internationale standarder, herunder MSS SP-69, ASME B31.1, ASME B31.3 og IEEE krav til nuklear service. Hver enhed gennemgår funktionstestning, tryktestning og lækagetest før forsendelse. For nukleare og højspecifikke projekter kan vi levere fuld kvalifikationsdokumentation, herunder cyklustest, miljømæssig aldring og seismiske kvalifikationsrapporter efter behov.
Hydrauliske snubbere er specificeret overalt, hvor et rørsystem skal bevæge sig frit under termiske forhold, men skal holdes tilbage mod dynamiske hændelser. Primære installationer omfatter hoveddampledninger og fødevandsrør i termiske og nukleare kraftværker, reaktorkølesløjfer, LNG- og LPG-overførselsledninger, raffinaderiovnes udløbsrør, højtryksprocesledninger og tværgående rørledninger i seismiske zoner.
Hydrauliske snubbere er næsten altid en del af et omfattende rørstøttesystem, der arbejder sammen med andre komponenter i stedet for at erstatte dem. Variable fjederophæng og konstant fjederophæng bærer rørvægten og rummer langsom termisk bevægelse, mens snubbere giver parallel dynamisk tilbageholdenhed ved samme eller tilstødende støttepunkter. På linjer, der er udstyret med metalbælgeudvidelsesled, beskytter snubbere bælgen mod overudstrækning eller overkomprimering under forbigående hændelser.
Vores bredere produktsortiment dækker hele rørstøtte- og fleksibilitetspakken: fjederstøtter og fjederophæng af alle typer, stive rørstøtter, rørskostøtter, præisolerede rørstøtter til kold og varm service og en komplet serie af ekspansionsfuger. Dette gør det muligt for EPC-entreprenører og slutbrugere at købe snubbers, understøttelser og udvidelseskomponenter fra en enkelt producent, hvilket forenkler koordinering og kvalitetsansvar.

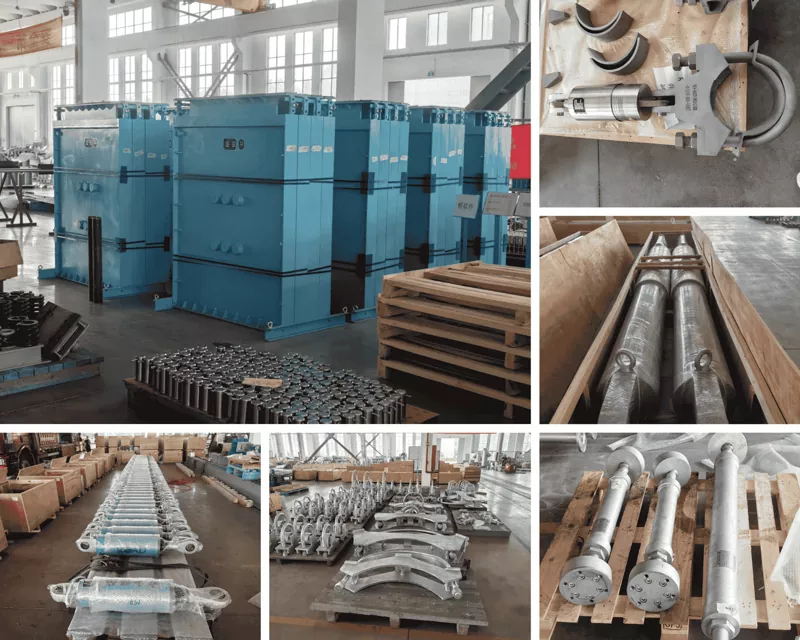

Hver hydraulisk snubber er samlet og testet i vores interne facilitet under vores ISO 9001:2015 kvalitetsstyringssystem. Vi støtter kunder med hjælp til dimensionering, installationsvejledning og planlagte vedligeholdelsesanbefalinger. Standard leveringstid for katalogenheder er tre til fem uger, med fremskyndet produktion tilgængelig efter forudgående aftale. Med over 14 års erfaring med at levere rørledningskomponenter til mere end 45 lande, leverer vi både hyldevare og helt tilpassede snubberløsninger til kritiske infrastrukturprojekter verden over.
Hvad er forskellen mellem en hydraulisk snubber og en fjederophæng?
Fjederophæng er bærende understøtninger, der bærer vægten af røret, mens de tillader termisk bevægelse. Hydrauliske snubbere bærer ingen statisk belastning; de er fastholdelsesanordninger, der forbliver frit bevægelige ved langsomme termiske hastigheder, men låser stift, når en pludselig dynamisk hændelse såsom et jordskælv eller en vandhammer indtræffer. De to er ofte installeret sammen på samme rørsted.
Hvad betyder "triggerhastighed"?
Triggerhastighed, eller låsehastighed, er den stempelhastighed, hvormed snubberen skifter fra fri bevægelse med lav modstand til stiv fastholdelsestilstand. Den kalibreres ved at justere størrelsen på de interne flowåbninger. Typiske værdier går fra 5 mm/s til 50 mm/s, valgt således, at normal termisk vækst aldrig når triggerhastigheden, men dynamiske hændelser altid overskrider den.
Kræver hydrauliske snubbere vedligeholdelse?
Ja, men med lange mellemrum. Under normale driftsforhold anbefaler vi inspektion hvert tredje til femte år og et fuldstændigt eftersyn, inklusive væskeudskiftning og fornyelse af pakningen, hvert tiende år. Levetiden varierer med temperatur, cyklusantal og miljøforhold. Alvorlige service- eller nukleare applikationer følger kortere inspektionsintervaller pr. projektspecifikation.
Kan en snubber installeres i enhver retning?
Ja. Hydrauliske snubbere fungerer i enhver orientering - vandret, lodret eller skråtstillet - fordi stemplet virker i ren aksial spænding og kompression uanset tyngdekraften. Endeforbindelserne (gaffel, kugleled, stangøje) er valgt, så de passer til monteringsvinklen og typen af strukturel fastgørelse.
Hvordan dimensionerer jeg en hydraulisk snubber til mit rørsystem?
Dimensionering er baseret på den maksimale dynamiske belastning, som snubberen skal begrænse, og den samlede termiske slaglængde, den skal optage uden at gå i bund. Dynamiske belastninger kommer typisk fra en rørspændingsanalyse under seismiske, vandslags- eller vindbelastningstilfælde. Vores ingeniørteam kan hjælpe med dimensionering, hvis du angiver den forventede belastning, påkrævede slaglængde, driftstemperatur og gældende projektkode.
