Præcisionskonstant fjederophæng til rørledning med stor forskydning med ensartet belastningsoutput

Konstant fjederophæng, også kaldet konstant belastning fjederstøtter eller konstant kraftstøtter, leverer en næsten ensartet støttekraft i hele rørets vandringsområde. Disse enheder er specielt konstrueret til rørsystemer, der oplever betydelig lodret termisk forskydning, hvor variable fjederstøtter vil introducere for stor belastningsvariation og overføre uønsket belastning til tilsluttet udstyr og rør.

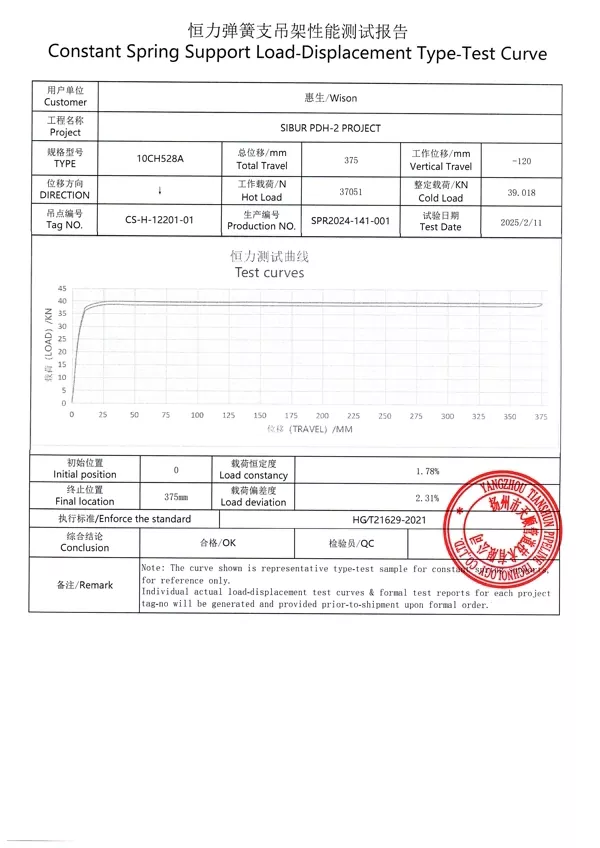

Belastningsforskydningskurve opnået fra typetesten af ​​en konstant fjederstøtte/ophæng. Den vandrette akse står for forskydning, mens den lodrette akse repræsenterer belastning. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

Denne typetest verificerer belastningskonstans, fuld kørestabilitet og driftssikkerhed for konstantfjederenheder. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

PåYangzhou Tianshun rørledningsteknologi, fremstiller vi konstante fjederophæng ved hjælp af en gennemprøvet krumtap-plejlstangsmekanisme parret med trykfjedre af høj kvalitet. Dette design afbalancerer fjederdrejningsmomentet mod belastningsmomentet rundt om hovedaksen gennem hele slaget, og bibeholder belastningsafvigelsen inden for ±5% som standard - og ±3% for højpræcisionskonfigurationer. Hver enhed er anbragt i et beskyttende hus, der beskytter interne komponenter mod byggeaffald og miljøforurening, hvilket reducerer vedligeholdelsesrisikoen i løbet af støttens levetid.

Tekniske specifikationer og serier

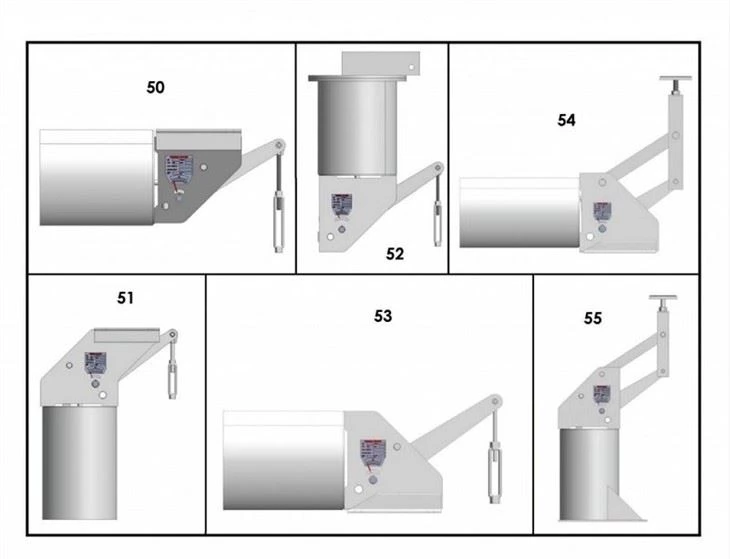

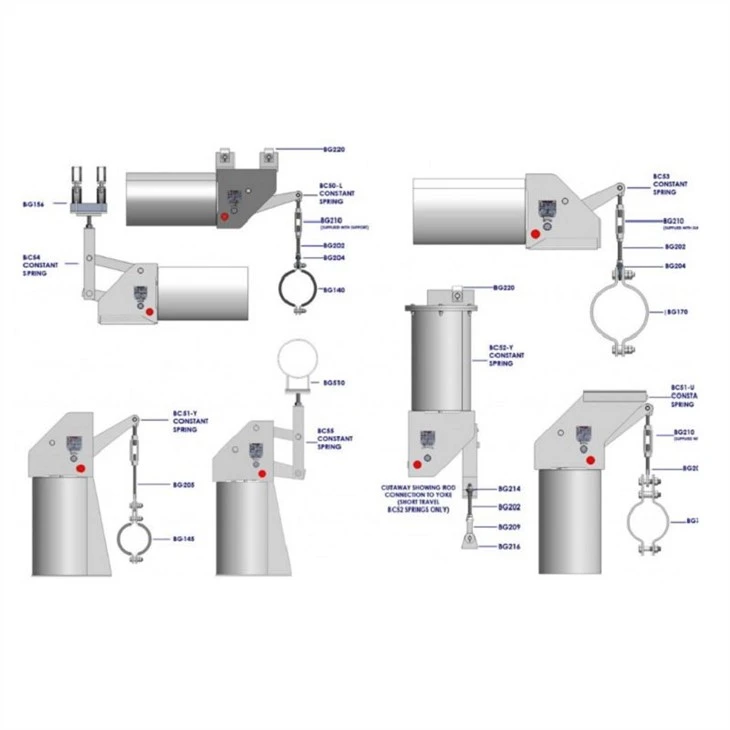

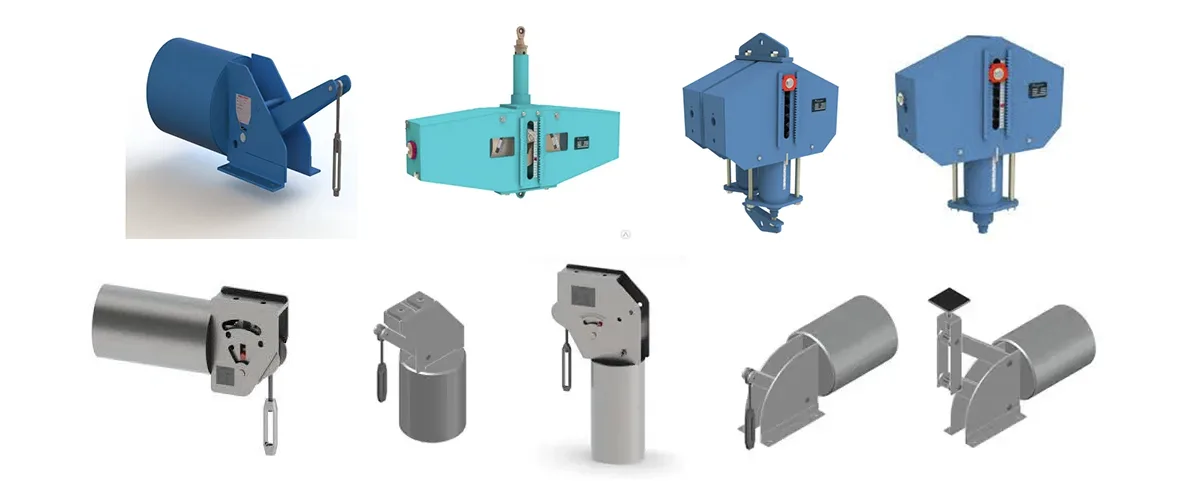

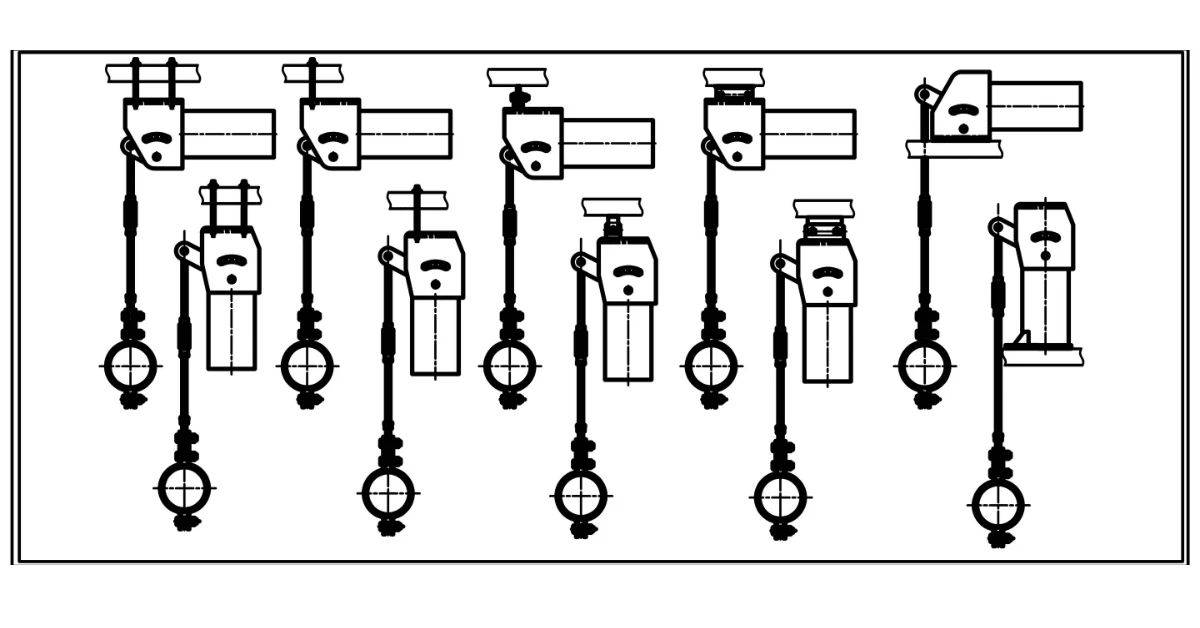

Voreskonstant fjederstøtteportefølje dækker et arbejdsbelastningsområde fra 0,1 kN til 500 kN, med standard vandringsmuligheder på 50 mm, 100 mm, 200 mm og 400 mm, og tilpassede vandringer tilgængelige op til 600 mm. Standardserierne omfatter PH, LH, CA, CS og TH modellerne, velegnet til både vandret og lodret installation. Fjederspiraler er fremstillet af 60Si2Mn eller 50CrVA legeret stål, og husene er færdigbehandlet i varmgalvaniseret eller epoxybelægning for at passe til omgivende driftstemperaturer fra -20°C til +80°C.

Hver konstant fjederophæng er fabriksindstillet til kundens specificerede belastning og kold/varm position og udstyret med øvre og nedre endestop for at forhindre overkørsel. En tydeligt synlig rejseskala og belastningsjusteringsskive giver mulighed for finjustering på stedet inden for ±10 % af den nominelle belastning, med nogle konfigurationer, der kan justeres op til ±20 % i intervaller på 2 %. Røde forudindstillede stifter er monteret på fabrikken for at låse støtten under hydrostatisk testning og syrevask, der kan modstå op til det dobbelte af den nominelle belastning før fjernelse ved idriftsættelse af systemet.

Standarder & Custom Engineering

Alle fjederstøtter med konstant belastning er designet og fremstillet i overensstemmelse med GB/T 17116.1/.2/.3 og NB/T 47039, og er fuldt konvertible til internationale standarder, herunder MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 B L50, og vi har også erfaring fra producenten af rør, som producent. producere fuldt tilpassede konstantkraftunderstøtninger baseret på kundetegninger og projektspecifikke parametre.

Anvendelse på tværs af kritiske industrier

Konstante fjederophæng er specificeret i rørsystemer, hvor belastningskonsistens ikke er til forhandling. Typiske installationer omfatter termiske kraftværker, atomkraftanlæg, raffinaderier, LNG- og LPG-terminaler, fjernvarmenetværk og højtemperatur-proceslinjer i petrokemiske og farmaceutiske anlæg. De er ofte installeret sammen med variable fjederstøtter på den samme rørledning - konstante enheder ved noder med høj forskydning og variable fjederophæng på steder med mindre termisk bevægelse.

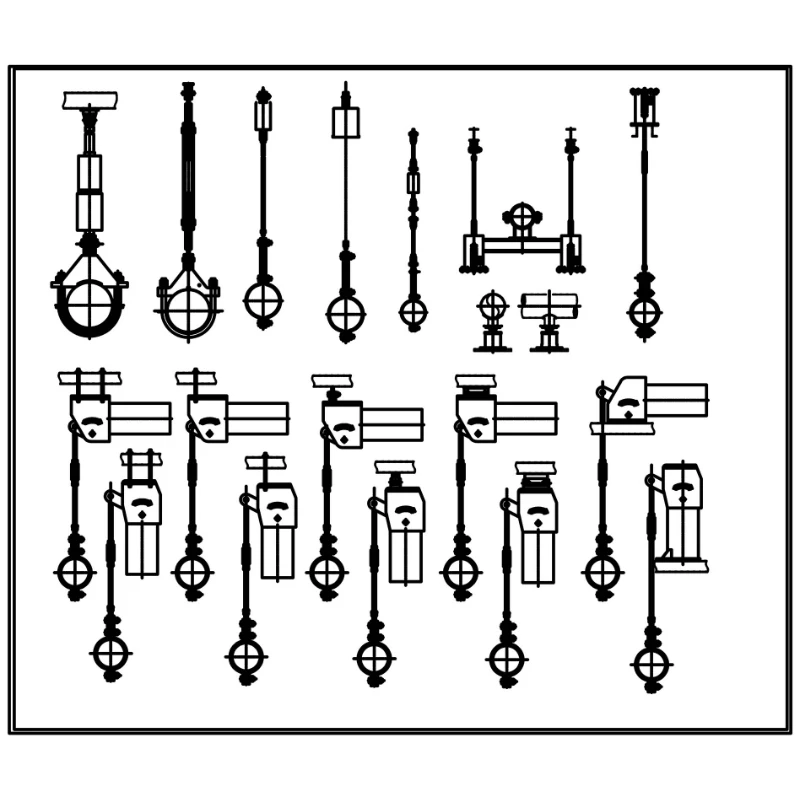

Bredere produktsortiment for rørstøtte

Ud over konstante fjederophæng omfatter vores komplette rørstøtteportefølje variable fjederstøtter, stive bøjler, rørskostøtter, præisolerede rørstøtter og hydrauliske snubbere til dynamisk belastningskontrol. Til projekter, der kræver termisk bevægelseskompensation, leverer vi også ekspansionsfuger af metalbælge, gummiekspansionsfuger og tekstilekspansionsfuger, der integreres med vores støttesystemer for at danne en komplet rørledningsløsning.

Kvalitets- og servicesikring

Enhver support gennemgår fuld intern test før forsendelse, understøttet af vores ISO 9001:2015 kvalitetsstyringssystem og overholdelse af ASME- og API-standarder, hvor det kræves. Kunder får dedikeret teknisk support fra forespørgsel gennem installation, 24-timers respons på alle tilbud og vejledning om belastningsjustering på stedet som en del af vores eftersalgsservice. Med over 14 års fremstilling af rørstøtter og ekspansionssamlinger til projekter på tværs af 45 lande, leverer vi både standardkatalogenheder og fuldt udviklede specialløsninger til EPC-entreprenører og slutbrugere over hele verden.

Ofte stillede spørgsmål

Hvad er forskellen mellem en konstant fjederophæng og en variabel fjederstøtte?

Variable fjederstøtter udøver en varierende reaktionskraft, når røret bevæger sig lodret, på grund af fjederkompression eller forlængelse. Konstante fjederophæng bruger en krumtap-forbindelsesstangsmekanisme til at opretholde en næsten ensartet støttekraft i hele bevægelsesområdet. Som tommelfingerregel angives konstante enheder, hvor termisk forskydning overstiger 50 mm, eller hvor belastningsvariationen skal forblive under 6 % for at undgå at overføre stress til pumper, turbiner eller andet følsomt udstyr.

Hvad betyder ±5 % belastningsafvigelse på en konstant fjederstøtte?

Belastningsafvigelse er den maksimale procentvise forskel mellem den faktiske støttekraft og den nominelle nominelle belastning på ethvert punkt inden for arbejdsvandringen. Vores standard konstante fjederophæng holder afvigelse inden for ±5%, hvilket opfylder de fleste industrielle rørkrav. Til kritiske applikationer såsom nukleare eller højpræcisionsproceslinjer tilbyder vi højpræcisionsenheder med ±3 % afvigelse.

Hvornår skal de røde forudindstillede stifter fjernes?

De forudindstillede stifter er fabriksinstalleret for at låse bøjlen i dens kolde monteringsposition, hvilket gør det muligt at udføre hydrostatisk testning og syrevask af rør uden at komprimere eller forlænge fjedersamlingen. De skal fjernes, før systemet sættes i drift, typisk efter at hydrotestning og kontrol før idriftsættelse er afsluttet. Vores standardstifter modstår op til det dobbelte af den nominelle belastning under testning; fortæl os, hvis dit projekt kræver en højere sikkerhedsmargin.

Kan belastningen justeres på stedet efter installation?

Ja. Hver konstant fjederophæng er udstyret med en belastningsjusterende skrue og en kalibreret skive. Drejning af skruen øger eller mindsker den forudindstillede belastning i intervaller på 2 % med et samlet justeringsområde på ±10 % på standardenheder (op til ±20 % på udvalgte konfigurationer). Dette tillader finjustering for at kompensere for mindre forskelle mellem designforhold og faktisk installation på stedet.

Hvilke standarder følger dine konstante fjederophæng?

Vores standardsortiment er designet til GB/T 17116.1/.2/.3 og NB/T 47039, og er dimensions- og ydelseskonverterbart med MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L, og JIS B 850 understøtter også dine specialtegninger og specialtegninger.

Hvad er den typiske leveringstid?

Standard katalog konstant fjederbøjler afsendes generelt inden for 15 til 25 arbejdsdage, afhængigt af mængde og serie. Specialdesignede enheder kræver yderligere ingeniør- og bekræftelsestid. Hastig levering kan arrangeres på forespørgsel efter forudgående aftale ved ordreafgivelse eller mindst 20 dage før den planlagte leveringsdato.
