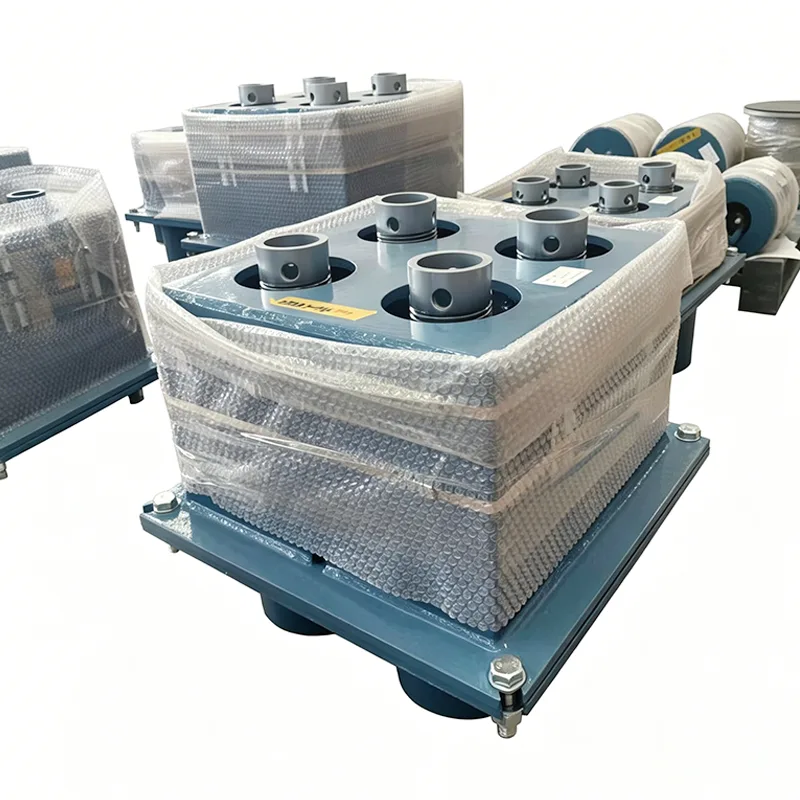

Raffinaderi fjederstøtte

Raffinaderiers procesrørledningssystemer står som regel over for ekstreme arbejdsbetingelser: høj temperatur og højt tryk, brændbare og eksplosive medier med stærkt ætsende stoffer. Hvis den enorme forskydning af rørledninger forårsaget af termisk ekspansion og sammentrækning under opstart, nedlukning og daglig drift ikke med rimelighed kan udløses, vil det let føre til flangelækage og endda beskadigelse af udstyr. Yangzhou Tianshun Pipeline Technology Co., Ltd., bakket op af 14 års teknisk akkumulering i rørledningsstøtteområdet, har specielt udviklet Refinery Spring Support til raffineringsenheder. Gennem en præcis elastisk kompensationsmekanisme absorberer dette produkt effektivt den termiske forskydning af rørledningssystemer, kontrollerer yderligere spændinger inden for et sikkert område og sikrer langsigtet og lækagefri drift af raffineringsenheder.

Denne figur viser belastningsforskydningspræstationskurven for en variabel fjederstøtte/ophæng, inklusive nøgleparametre for belastning og forskydning for at verificere produktets belastningsbærende nøjagtighed og driftssikkerhed.

Hver enhed er underlagt belastningskalibrering og ydeevnetest før forsendelse. Indstillingsbelastningsafvigelsen kontrolleres inden for ±5 %, i overensstemmelse med den internationale standard ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterne opfylder tekniske krav til el-, petrokemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 må den maksimalt tilladte belastningsvariabilitet for variable fjederenheder ikke overstige 25 % af driftsvarm belastning inden for fuld arbejdsvandring.

Belastningsforskydningskurve opnået fra typetesten af ​​en konstant fjederstøtte/ophæng. Den vandrette akse står for forskydning, mens den lodrette akse repræsenterer belastning. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

Denne typetest verificerer belastningskonstans, fuld bevægelsesstabilitet og driftssikkerhed af konstantfjederenheder. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

Kerneteknologi og parametermatrix

Med henblik på raffinaderiers komplekse og mangfoldige pipeline-layouts leverer vores Refinery Spring Support meget tilpassede mekaniske løsninger. Dens kerne tekniske parametre er som følger:

Teknisk tilpasningsevne og drift og vedligeholdelse på stedet

Raffinaderier har normalt karakteristika for kompakt plads og tætte rørledninger. Da vi designede Refinery Spring Support, kombinerede vi fuldt ud de praktiske smertepunkter ved raffineringsteknik:

Kompakt og modulært design: Giver flere installationstyper, herunder ophæng (Type A/B/C) og støtte (Type D/E/F), med kompakt struktur, som perfekt kan tilpasse sig snævert rørgallerirum og reducere konstruktionsbesvær på stedet.

Visuel tilstandsovervågning: Udstyret med højpræcisionsforskydningsindikatorplader og belastningsskalaer kan betjenings- og vedligeholdelsespersonale på stedet intuitivt bedømme, om rørledningen er i den beregnede arbejdsposition uden at skille skallen ad, hvilket letter forebyggende inspektion uden nedlukning.

Kold tilstandslåsning og hurtig indstilling: Forkompressionslåsning udføres strengt i henhold til spændingsberegningsrapporten for rørledningssystemet før levering. Under installation på stedet kræves der kun enkel gevindfinjustering og rodfæstning for at nå den beregnede spændingstilstand, hvilket i høj grad forkorter enhedens vedligeholdelses- og konstruktionscyklus.

Streng kvalitetskontrol og produktionsstandarder

Raffineringsenheder har ekstreme krav til sikkerhed. Som en central forsvarslinje for rørledningssystemsikkerhed følger hele produktionsprocessen for Refinery Spring Support strenge kvalitetskontrolstandarder:

Ikke-destruktiv prøvning og mekanisk prøvning: Alle bærende svejsninger og nøglespændingskomponenter gennemgår udseendeinspektion og ikke-destruktiv prøvning (radiografisk/ultralydstestning) i overensstemmelse med relevante nationale standarder for at sikre idiotsikker strukturel styrke.

Verifikation af træthedslevetid: Fjederkomponenter gennemgår strenge udmattelsestests og varmebehandlingsprocesser for at sikre, at der ikke forekommer plastisk deformation eller brud under hundredtusindvis af termiske vekslende cyklusser.

Fabrikslåsning og beskyttelse: Hver enhed er udstyret med en positioneringsstift før levering, der låser håndtaget eller fjederen i kold arbejdsposition for at forhindre irreversibel skade på fjederen forårsaget af utilsigtet forskydning under transport og hejsning.

Hvorfor vælge Tianshun's Refinery Spring Support?

Rig erfaring med raffineringsprojekter: Produkterne har fungeret stabilt i raffinaderier, ethylenkrakning og finkemiske projekter i mere end 40 lande rundt om i verden og har bestået praktiske tests af ekstreme klimaer og komplekse arbejdsforhold.

Fuld-proces engineering support: Yder fuld-proces tekniske tjenester fra rørledningsspændingsanalyse (CAESAR II simulering), typevalgsberegning til installationsvejledning på stedet, hvilket sikrer, at hver støtte nøjagtigt matcher arbejdsforholdene.

Pålidelig leveringskæde levering: Med afhængighed af automatiserede produktionslinjer og komplet testudstyr på vores Jiangsu-base sikrer vi rettidig levering af høj kvalitet af materialer til storskala raffineringsprojekter.

Fuld livscyklussupport: Etabler eksklusive projektfiler, lever tilstandsvurdering, belastningsnulstilling og udskiftningsvejledning under nedlukningsvedligeholdelse, hvilket effektivt reducerer drifts- og vedligeholdelsesrisici på raffinaderier.
