Termisk-effektive præisolerede rørstøtter til varmekonservering og hurtig feltinstallation

Hvis du nogensinde har gået forbi en kølevandslinje på en fugtig dag og bemærket en våd plet omkring rørstøtten, har du set præcis, hvad en præisoleret rørstøtte er designet til at forhindre. PåTianshun, laver vi disse understøtninger til kolde linjer, kryogene rør og varme proceslinjer, hvor isoleringen skal forblive kontinuerlig lige igennem støttepunktet. I løbet af 14 år har vi sendt dem til LNG-terminaler, fjernkøleanlæg, fødevareforarbejdningsfaciliteter og hvor som helst andre steder, hvor et koldt rør og den omgivende luft mødes.

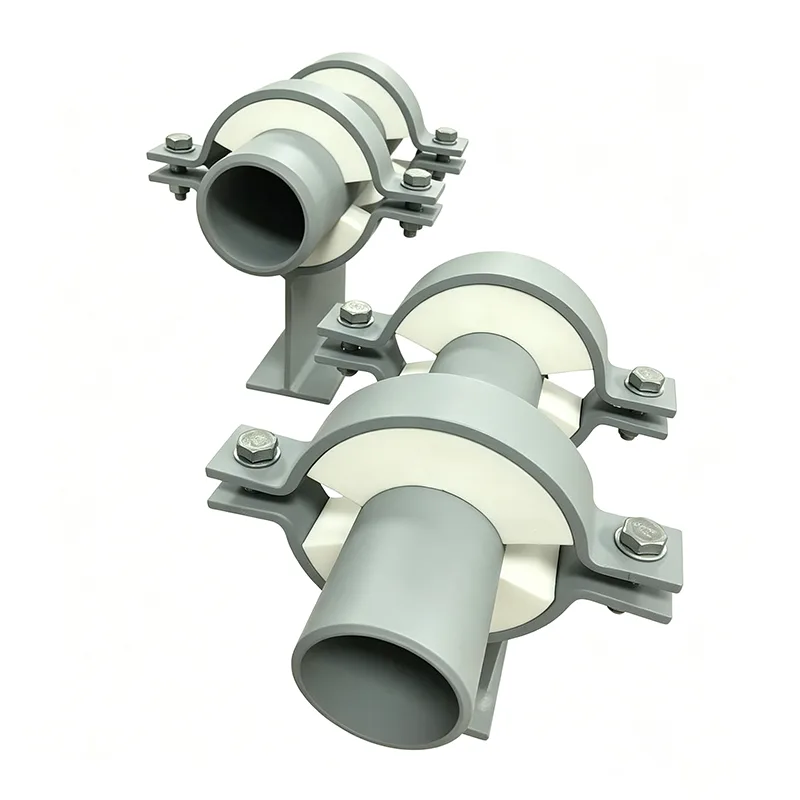

En standard rørsko eller rørstøtte fungerer fint til uisolerede ledninger, men i det øjeblik du tilføjer isolering, skaber du et problem: støttepunktet bliver en kuldebro. På en kold linje betyder det kondens, isopbygning og til sidst korrosion. På en varm linje er det en vej for varme til at lække direkte ind i konstruktionsstålet. En præisoleret rørstøtte løser dette ved at indlejre en stiv isoleringsblok inde i selve støtteskoen - røret forbliver isoleret, lasten bliver båret, og dugpunktet bliver, hvor det hører hjemme.

Præ-isolerede rørstøtter er ikke kun isolering med et metalbeslag omkring dem. De er bærende strukturelle elementer, og de skal klare den samme vægt, bevægelse og lejlighedsvise stødbelastninger som enhver rørsko. På lodrette løb, hvor linen også skal absorbere termisk bevægelse, leverer vi dem ofte ved siden affjederbøjlerellervariable fjederstøtter. På lange vandrette stativer arbejder de sammen med konstante fjederstøtter ved kritiske bindingspunkter, hvilket sikrer, at det kolde rør er fuldt understøttet og fuldt isoleret overalt.

Standarder, vi fremstiller efter

ANSI/MSS SP-58 – Rørstøtter og bøjler

ASME B31.3 og B31.1 – Process and Power Piping

EN 13480 – Metalliske industrirør (hvis relevant)

GB/T 17116 – Kinesisk standard for rørstøtter

Vores fabrikskvalitetssystem er certificeret til ISO 9001:2015, og vi leverer fuld materialesporbarhed ved hver ordre. Til LNG og kryogene projekter kan vi også inkludere certifikater for slagtest ved lav temperatur for stålkomponenterne.

Almindelige spørgsmål

Q1: Hvordan ved jeg, hvilken isoleringstykkelse jeg har brug for?

Isoleringstykkelsen af ​​støtten skal svare til rørets isoleringstykkelse eller være lidt mindre (men ikke meget) for at undgå at skabe et mellemrum. Hvis dit rør har 80 mm skumglas, sætter vi mindst 70-80 mm isolering inde i skoen. Det nøjagtige antal afhænger af kravene til varmeledningsevne og risikoen for overfladekondensering. Send os din isoleringsspecifikation, så matcher vi den.

Q2: Kan præisolerede rørstøtter håndtere varme ledninger, eller er de kun til kulde?

Begge. De forhindrer varmetab på damp- og varme olieledninger lige så godt, som de forhindrer kondens på kolde ledninger. Til anvendelser ved høje temperaturer over 200°C vælger vi isoleringsmaterialer som mineraluld eller calciumsilikat, der ikke nedbrydes ved høje temperaturer.

Q3: Er disse understøtninger feltsvejsbare, eller kommer de som en komplet samling?

Vores præisolerede understøtninger leveres typisk som en komplet samling klar til at blive svejset eller fastspændt på røret. Isoleringsblokken er forbundet i stålsadlen, og dampspærren er fabriksforseglet. Dette sparer en enorm mængde feltarbejde sammenlignet med at bygge en isoleringsboks op omkring en standardsko på stedet.

Q4: Kan du designe en glidende præ-isoleret rørstøtte?

Ja. Vi limer en PTFE glideplade til undersiden af ​​bundpladen eller giver en poleret rustfri ståloverflade. Dette lader røret bevæge sig aksialt, mens det forbliver fuldt isoleret. Vi tilbyder også guidede versioner med sidestop, designet til dine krav til rørspændingsbevægelser.

Q5: Hvordan sender du disse uden at beskadige isoleringen?

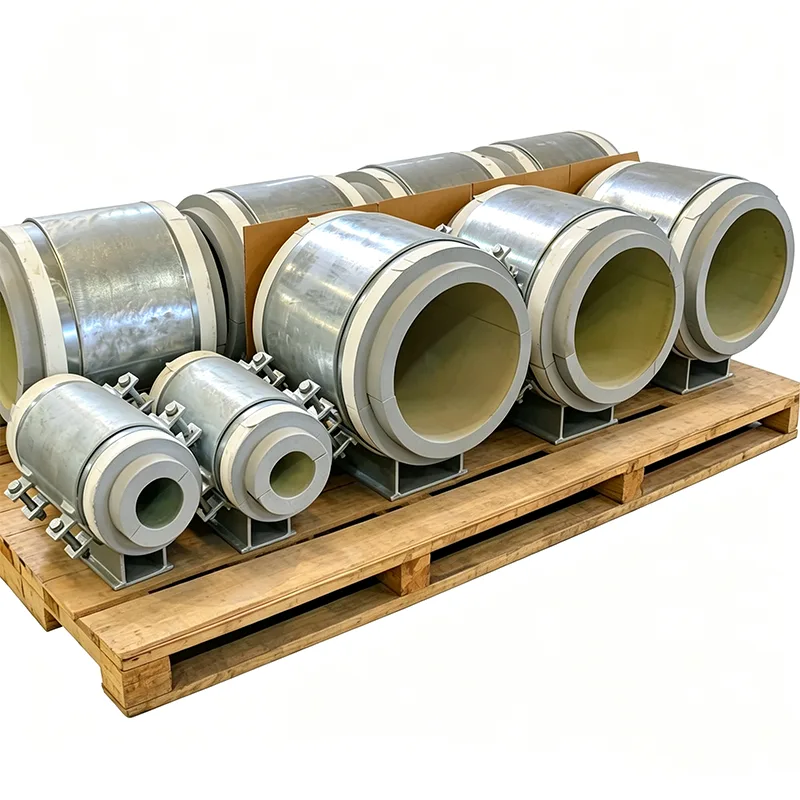

Isoleringsblokken er forsænket inde i stålsadlen og beskyttet af bundpladen. Vi tilføjer også midlertidig kantbeskyttelse og pakker hver støtte i en trækasse eller på en palle med skumpolstring rundt om isoleringen. Vi har sendt tusindvis af disse til Mellemøsten og Sydøstasien, og kondensskadet isolering er ikke et problem, vi ser.

Test og kvalitetssikring

Hver præ-isoleret rørstøtte gennemgår kontroller, der går ud over en dimensionsinspektion:

Trykstyrkebekræftelse af isoleringspartiet

Vandabsorptionstest for skum med lukkede celler (iht. ASTM C272 eller lignende)

Bindingsintegritet mellem isolering og stålsadel (visuel og mekanisk taptest)

Dimensionskontrol af sadelradius, bundplanhed og bolthulsjustering

Dampspærre kontinuitetsinspektion

Bærende test ved fuld montering for kritiske ordrer eller prototypeordrer

Dokumentationen omfatter materialecertifikater for stål og isolering, et testresumé og en fotoregistrering af hver mærkede støtte før pakning.

Tilpasning vi leverer

Præisolerede rørstøtter er næsten altid specialtilpassede. Nogle af de variationer, vi har fremstillet:

Overdimensionerede sadler til LNG-rør med stor diameter (op til 60")

Lodrette stigrørsstøtter med integreret isoleringsblok

Præisolerede understøtninger af ankertypen til faste punkter

Brandsikker isolering (mineraluld eller opsvulmende belagt skum) til brandklassificerede zoner

Sadel og hardware i rustfrit stål til kyst- eller offshoreinstallationer

Split-shell design til eftermontering på eksisterende strømførende linjer uden at skære

Du behøver ikke montere din isolering omkring vores støtte. Vi bygger støtten omkring din isolering.

Ting, vi har lært af rigtige installationer

Overvej altid dampspærren. På kolde linjer vil fugt finde vej ind i isoleringsblokken, hvis tætningen ikke er perfekt, og når først isoleringen er våd, falder dens termiske ydeevne fra en klippe. Vi er ekstra omhyggelige med kanttætning, og vi anbefaler, at stedets team inspicerer barrieren før og efter svejsning.

I lodrette rør kan en præisoleret rørstøtte have behov for et andet lastoverførselsarrangement end et vandret. Isoleringsblokken bærer den fulde vægt i kompression for vandrette linjer, men til lodrette linjer har støtten ofte brug for en stålskærkrave, der går i indgreb gennem isoleringen. Det kan vi medtage i designet.

Hvis røret skal hydrotestes, skal du overveje, at røret vil have omgivelsestemperatur under testen og kan svede. Det er normalt, men det er også første gang, mange webstedsteams ser kondens ved supporten. En note i installationsmanualen, der forklarer dette, kan spare mange unødvendige forespørgsler.

Ved bestilling skal du give os rørplanen, isoleringstype og -tykkelse og designbevægelsen (hvis glidende). Disse tre datapunkter lader os foreslå et teknisk forsvarligt design i det første citat, uden frem og tilbage.

Hvorfor Tianshun for præ-isolerede rørstøtter?

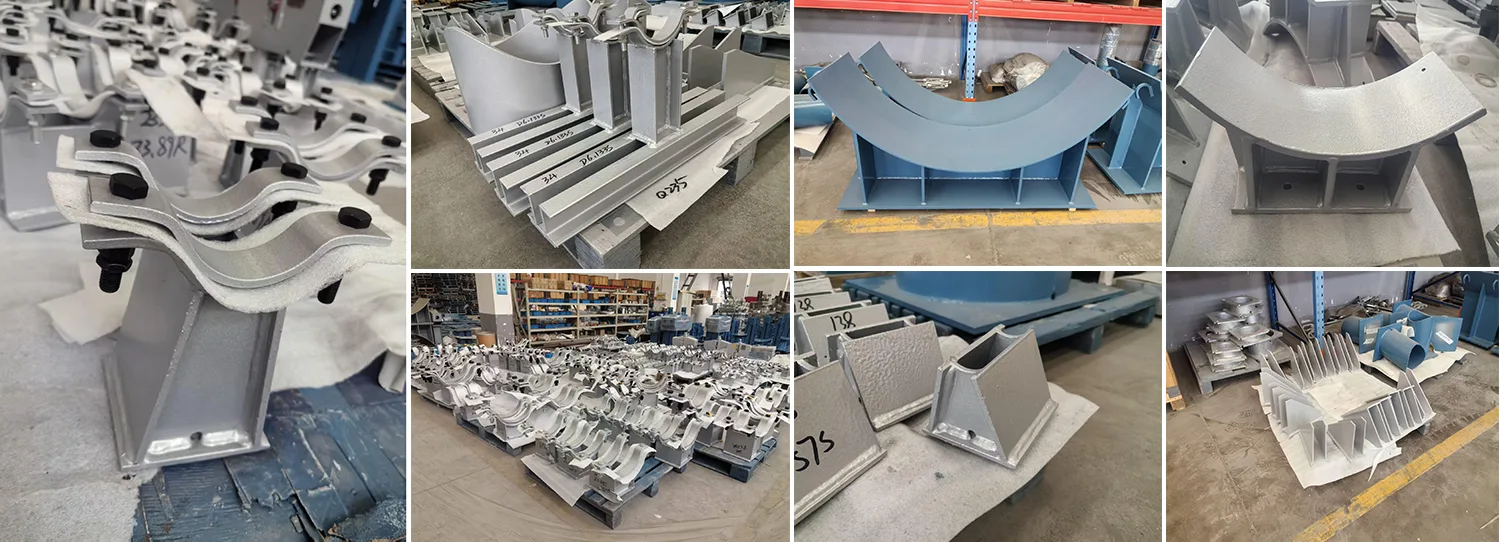

En præ-isoleret rørstøtte sidder i skæringspunktet mellem konstruktionsteknik og termisk design. Får begge dele forkert, og støtten enten fejler mekanisk eller opsuger fugt og holder op med at isolere. Vi har fået begge dele rigtigt i 14 år, og vores fabrik i Yangzhou har produktionslinjen sat op til at bygge disse effektivt - fra at skære stålsadlen til at lime isoleringen og forsegle dampspærren.

Over 70 % af vores ordrer kommer fra kunder, der testede os én gang og blev ved med at vende tilbage. Vi sender præisolerede understøtninger globalt, ofte bundtet med vores rørstøtter, fjederophæng og konstante fjederstøtter, så hele rørstøttepakken ankommer sammen, mærket og klar til installation.

Hvis dit næste projekt har kolde linjer, kryogene linjer eller isolerede varme linjer, der har brug for korrekt termisk isolering ved støttepunkterne, så send os din isoleringsspecifikation og rørstøtteliste. Vi udarbejder et fabriksdirekte tilbud med en klar leveringsplan. Som altid er du velkommen til at besøge vores fabrik og se, hvordan vi bygger og tester disse understøtninger, før de sendes.
