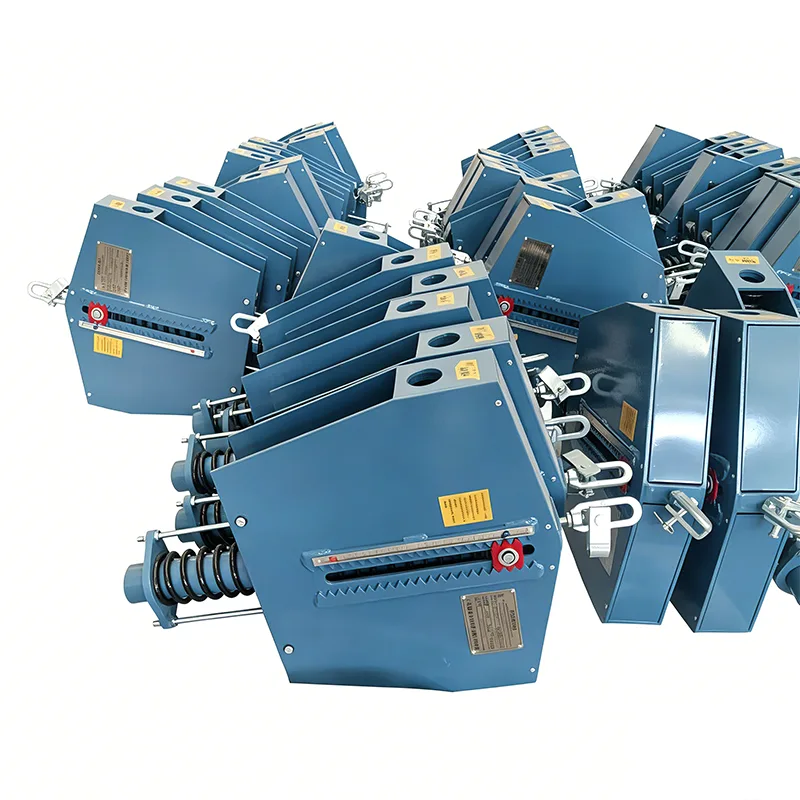

Konstant fjederstøtte til damprør

Damprørledninger genererer betydelig termisk forskydning under drift og er meget følsomme over for belastningsvariationer. Når rørledningens temperatur stiger fra omgivelsestemperatur til driftstemperatur, vil der forekomme lodret forskydning fra flere centimeter til titusinder af centimeter. Hvis konventionelle støtteanordninger anvendes, vil belastningen svinge drastisk sammen med forskydning, hvilket resulterer i rørspændingskoncentration, beskadigelse af udstyrsforbindelser og endda rørbrud. Steam Pipe Constant Spring Support er en dedikeret støtteenhed udviklet til at løse sådanne problemer. Den leverer næsten konstant støttekraft gennem hele forskydningsrejsen, hvilket sikrer sikker og pålidelig drift af damprørsystemer.

Arbejdsprincip og strukturel sammensætning

Designet baseret på princippet om momentbalance, konverterer Steam Pipe Constant Spring Support fjedrenes elastiske kraft til en stabil støttekraft via en forbindelsesmekanisme. Når rørledningen bevæger sig lodret, kompenseres fjederdeformationen af ​​forbindelsessystemet for at opretholde en stabil udgangskraft, med belastningsvariationsraten kontrolleret inden for 5 %.

Standardprodukter består af følgende kernekomponenter:

▶  Fjedersamling: Fremstillet af højstyrkelegeret fjederstål og udsat for flere varmebehandlingsprocesser.

▶  Momentbalancemekanisme: Præcis bearbejdet forbindelse og knastsamling.

▶  Belastningsjusteringsenhed: Muliggør nøjagtig justering af udgangsbelastningen på stedet.

▶  Forskydningsindikator: Viser tydeligt den faktiske forskydning af rørledninger.

▶  Hus og forbindelsessamlinger: Fremstillet af premium kulstofstål med anti-korrosionsoverfladebehandling.

Produktets tekniske specifikationer

Kerne tekniske funktioner

▶  Fremragende ydeevne med konstant kraft: Belastningsvariationshastighed ≤ 5 % over hele slaget, hvilket overstiger kravene i nationale standarder.

▶  Stor forskydningsområde: Maksimal forskydning når op til 400 mm, perfekt egnet til høj-temperatur damprørledninger med stor diameter.

▶  Omfattende belastningsdækning: En komplet serie af belastningsklasser fra 0,5 kN til 500 kN er tilgængelig.

▶  Kompakt struktur: Ved at anvende optimeret rumlig design er dens samlede volumen 20 % mindre end traditionelle konstante fjederstøtter.

▶  Nem installation: Forudindstillet til den specificerede belastning før levering, kræver kun enkel fastgørelse til idriftsættelse på stedet.

▶  Høj sikkerhed og pålidelighed: Udstyret med overbelastningsbeskyttelse og bevægelsesbegrænsningsanordninger for at forhindre utilsigtet skade.

Ydeevnesammenligning med variable fjederstøtter

Standard tekniske parametre

Typiske anvendelsesscenarier

Steam Pipe Constant Spring Support anvendes hovedsageligt til damprørsystemer med stor termisk forskydning og strenge krav til belastningsstabilitet:

▶  Hoveddamprørledninger og genopvarmningsdamprørledninger fra termiske kraftværker

▶  Damprørsystemer i den konventionelle ø med atomkraftværker

▶  Højtemperaturdamptransmissionsrørledninger i petroleumsraffinaderier

▶  Dampkraftledninger i jern- og stålværker

▶  Højtemperatur varmtvands- og dampledninger til centralvarme i byer

▶  Dampvarmerørsystemer i kemiske anlæg

Til ovennævnte applikationer kan Variable Spring Support for Pipeline ikke længere opfylde driftskravene, når rørledningens forskydning overstiger 100 mm eller streng kontrol over belastningsvariation er påkrævet. I sådanne tilfælde er konstante fjederstøtter obligatoriske for at garantere systemets sikkerhed.

Produktion & Kvalitetskontrol

Yangzhou Tianshun Piping kan prale af 14 års professionel erfaring i at producere konstante fjederstøtter, udstyret med komplette produktionsfaciliteter og præcisionstestinstrumenter. Vi har implementeret et strengt komplet kvalitetskontrolsystem for at sikre, at alle produkter overholder internationale standarder:

1.Indgående råmaterialeinspektion: Alle stålmaterialer er ledsaget af originale materialecertifikater og gennemgår spektralanalyse og mekanisk egenskabstest.

2. Præcisionsbearbejdning: Nøglekomponenter behandles af CNC-bearbejdningscentre for at garantere høj dimensionel nøjagtighed.

3. Fjederpræstationstest: Hver fjeder består 100.000 cyklussers udmattelsestest og belastningskalibrering.

4. Samlet præstationstest: Hver færdig enhed gennemgår fuld-slags konstant krafttest før levering.

5.Tredjepartsverifikation: Testrapporter udstedt af SGS, BV, TUV og andre autoritative tredjepartsorganisationer er tilgængelige efter anmodning.

Vores kvalitetsstyringssystem er certificeret til ISO 9001:2015, og alle produkter er i overensstemmelse med internationale standarder, herunder CE og API.

Retningslinjer for udvælgelse og understøttende tjenester

Rørstøtter skal vælges i henhold til rørledningsforskydning og belastningsfølsomhed:Vælg Variabel fjederstøtte til rørledning, hvis den lodrette rørledningsforskydning er mindre end 100 mm, og systemet ikke er følsomt over for belastningsudsving. Vælg Konstant fjederstøtte, når forskydningen overstiger 100 mm, eller rørledningen har høj følsomhed over for belastningsvariationer.

Vi tilbyder et komplet udvalg af professionelle supporttjenester:

▶  Gratis rørspændingsanalyse og beregning af valg af bøjle og støtte

▶  Design og fremstilling af ikke-standard konstant fjederstøtter

▶  Installationsvejledning og idriftsættelsesservice på stedet

▶  12-måneders garanti med gratis reparation eller ombytning af defekte produkter inden for garantiperioden

▶  Langsigtet reservedelsforsyning og kontinuerlig teknisk support
