Rørledningsudvidelsessamlinger er fleksible komponenter, der er installeret i rørsystemer for at absorbere dimensionsændringer forårsaget af termisk ekspansion og sammentrækning, samt for at dæmpe vibrationer, reducere støj og kompensere for mindre installationsforskydninger. Uden ekspansionsfuger ville termisk vækst i lange rørstrækninger generere enorm stress, der kan beskadige pumper, ventiler, dyser og selve røret.Yangzhou Tianshun Pipeline Technologyfremstiller tre hovedfamilier af ekspansionsled - metalbælge, gummi og stof - hver konstrueret til specifikke tryk, temperatur og medieforhold.

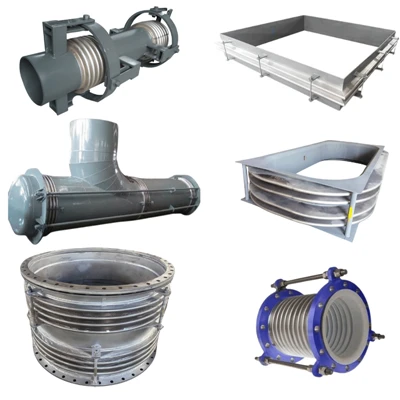

Metalekspansionsfuger, også kaldet bælgekspansionsfuger, er bygget af et eller flere indviklede bælgelementer af rustfrit stål kombineret med endebeslag såsom flanger, svejseender eller gevindforbindelser. De er designet til tryksatte rørsystemer og kan absorbere aksial, lateral og vinkelbevægelse individuelt eller i kombination.
Konfigurationer spænder fra simple enkeltaksiale enheder til komplekse bundne, universelle, hængslede og trykafbalancerede designs, der indeholder tryktryk eller begrænser bevægelse til specifikke planer. Bælge er typisk lavet af 304, 321 eller 316L rustfrit stål, med højlegerede muligheder, såsom Inconel eller Hastelloy, tilgængelige til ætsende eller højtemperaturservice. Trykklassificeringer dækker fuldt vakuum op til flere hundrede bar, afhængig af diameter og bælgtal.
| Parameterelement | Eksempler på fælles værdier |
| Nominel diameter (DN) | DN50 - DN3000(Ikke-standard dimensioner kan fremstilles i henhold til tegninger.) |
| Designtryk (PN) | PN10, PN16, PN25, PN40 |
| Design temperatur | -196°C til +800°C |
| Bælgemateriale | SS304, SS316L, Inconel 625 |
| Tilslutningstype | Flange , Svejsning |
| Bevægelseskapacitet | Aksial, lateral, vinkel (mm/°) |
| Træthedsliv | 1000, 3000, 5000 cyklusser |
Gummi ekspansionsfuger tilbyder et letvægts, vibrationsdæmpende alternativ til metalenheder til applikationer med lavere tryk. Konstrueret af forstærket syntetisk gummi såsom EPDM, NBR, neopren eller PTFE-forede varianter absorberer de termiske bevægelser, reducerer strukturbåren støj og kompenserer for fejljustering mellem rør og udstyr. De er meget udbredt i vandbehandling, HVAC, pumpestationer og kemikalieoverførselsledninger, hvor korrosionsbestandighed og stødabsorbering er prioriterede.

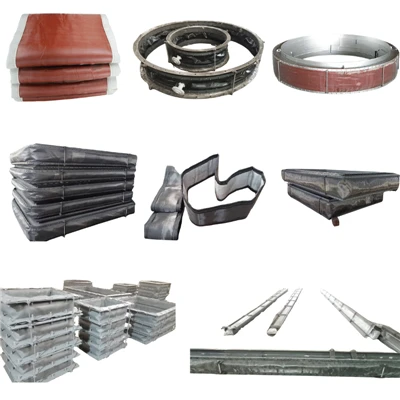

Stof eller ikke-metalliske ekspansionsfuger er primært designet til lavtrykskanaler og røggassystemer, der arbejder ved høje temperaturer. De består af flere lag højtemperaturstoffer, isolering og tætningsmaterialer indrammet af metal eller stålværk. Stofsamlinger, der er i stand til at absorbere store mængder aksial, lateral og vinkelbevægelse med meget lav reaktionskraft, er almindelige i kraftværker, affalds-til-energianlæg, cementovne og industrielle udstødningssystemer, der arbejder op til 1.000°C og derover med passende isolering.
| Parameter tabel | Eksempler på fælles værdier |
| Servicetemperatur | 400°C-1000°C |
| Driftstryk | ± 50 kPa (lavt tryk) |
| Medie/gas type | Røggas, varmluft, ætsende gas |
| Stoflag | PTFE, Silicium, Keramisk Fiber |
| Længde ansigt til ansigt | 200 mm - 500 mm (kan tilpasses) |
| Rammemateriale | Kulstofstål, Q235, SS304 |
Vores udvalg af ekspansionsfuger dækker nominelle diametre fra DN25 (1 tomme) op til DN4000 (160 tommer) og større for brugerdefinerede stofenheder. Standard face-to-face dimensioner følger gængse industrinormer, og brugerdefinerede længder, bevægelseskapaciteter og endekonfigurationer produceres på bestilling. Hver samling er hydrostatisk testet og cyklustestet efter behov, med fuld materialesporbarhed fra spole til færdig samling.
Alle ekspansionsfuger er designet og fremstillet i overensstemmelse med internationale standarder, herunder EJMA, ASME B31.1, ASME B31.3, EN 14917, og GB/T 12777. Vi har også ISO 9001:2015 certificering og kan levere CE-mærkede enheder til det europæiske marked.
Integration med rørstøttesystemer
Ekspansionssamlinger er næsten altid specificeret som en del af en komplet rørfleksibilitetsanalyse, der arbejder sammen med fjederstøtter og stive rørstøtter for at kontrollere både bevægelse og belastning. På strækninger med betydelig lodret termisk vækst bærer variable fjederophæng eller konstant fjederophæng rørvægten, mens ekspansionsfugen absorberer den aksiale og laterale forskydning. For systemer, der er udsat for dynamiske hændelser såsom vandhammer eller seismisk belastning, installeres hydrauliske snubbere ofte parallelt med ekspansionsled for at begrænse pludselige bevægelser og samtidig tillade gradvis termisk forskydning.
Vores fulde produktportefølje inkluderer også rørskostøtter, præisolerede rørstøtter til kryogene og højtemperaturlinjer og et komplet udvalg af fjederophæng og støtte - så kunderne kan købe ekspansionsfuger og deres tilhørende støttehardware fra en enkelt producent.
Ekspansionsfuger er specificeret på tværs af stort set alle sektorer af procesindustrien: elproduktion (termisk, nuklear, vedvarende), olie og gas (raffinaderier, rørledninger, LNG-terminaler), vand- og spildevandsbehandling, petrokemiske og farmaceutiske anlæg, minedrift og mineralforarbejdning, fødevare- og drikkevareproduktion, fjernvarme og bygnings-HVAC-systemer.
Hver ekspansionsfuge gennemgår trykprøvning og dimensionsinspektion før afsendelse fra vores 35.000 m² produktionsanlæg i Jiangsu, Kina. Vores ingeniørteam støtter kunder med bevægelsesberegninger, materialevalgsvejledning og brugerdefinerede designanmeldelser. Standard leveringstider løber fra to til fire uger afhængig af størrelse og kompleksitet, og hasteordrer kan imødekommes efter forudgående aftale. Med mere end 14 års erfaring med at levere rørledningskomponenter til over 45 lande, betjener vi EPC-entreprenører, ingeniørfirmaer og slutbrugere over hele verden.
Hvilken type ekspansionsfuge skal jeg vælge - metal, gummi eller stof?
Vælg baseret på tryk, temperatur og medier. Metalbælgesamlinger håndterer højt tryk og et bredt temperaturområde og er standard for procesrør. Gummisamlinger udmærker sig ved vibrationsdæmpning og korrosionsbestandighed i vand og mild kemisk service. Stofsamlinger bruges til kanalsystemer med stor diameter, lavtryk og høj temperatur, såsom røggas- og udstødningssystemer.
Hvilke bevægelser kan et ekspansionsled optage?
Afhængigt af design kan ekspansionsfuger absorbere aksial (kompression/forlængelse), lateral (vinkelret offset) og vinkel (rotation) bevægelse, enten individuelt eller i kombination. Enkelte bælgenheder håndterer primært aksial bevægelse, mens universelle, hængslede og kardan-designs bruges til sideværts og vinkelforskydning.
Har jeg brug for fjederstøtter, når jeg installerer en ekspansionsfuge?
I de fleste tilfælde, ja. Ekspansionsfuger absorberer termisk bevægelse, men er ikke designet til at bære rørvægt. Variable fjederophæng eller konstant fjederophæng understøtter egenbelastningen af røret og indholdet, samtidig med at ekspansionsfugen kan bevæge sig frit. Korrekt valg af støtte er en del af en komplet rørspændingsanalyse.
Hvilke standarder følger dine ekspansionsfuger?
Vores metalekspansionsfuger er designet efter EJMA-standarder og overholder ASME B31.1, ASME B31.3, EN 14917 og GB/T 12777. Gummi- og stofenheder følger gældende ISO-, EN- og ASTM-standarder. CE-mærkning og tredjepartsinspektion er tilgængelige på anmodning.
Hvad er den typiske levetid for en ekspansionsfuge?
Levetiden afhænger af temperatur, tryk, bevægelsescyklusser, mediekorrosion og installationskvalitet. En korrekt dimensioneret og installeret metalbælgsamling holder typisk 10 til 20 år i normal industriel service. Gummi- og stofsamlinger har generelt kortere levetid og betragtes som udskiftelige sliddele. Vi kan levere udmattelsescyklusdata for specifikke bælgdesigns efter anmodning.
