Kraftige fjederstøtter til industriel termisk udvidelse af rørledninger og belastning

Vi har lavet forårsstøtter klTianshuni 14 år nu. De er ikke den mest prangende del af et rørsystem, men når et termisk kraftværk starter op, eller en LNG-ledning køler ned, er det disse komponenter, der stille og roligt udfører det tunge løft. Over 70 % af vores ordrer kommer fra gentagne kunder - EPC'er, ingeniørfirmaer og anlægsejere, som har prøvet resten og holder sig til os. Vores fjederstøtter kører i over 45 lande, fra mellemøstlige raffinaderier til sydøstasiatiske kemiske fabrikker.

Denne figur viser belastningsforskydningspræstationskurven for en variabel fjederstøtte/ophæng, inklusive nøgleparametre for belastning og forskydning for at verificere produktets belastningsbærende nøjagtighed og driftssikkerhed.

Hver enhed er underlagt belastningskalibrering og ydeevnetest før forsendelse. Indstillingsbelastningsafvigelsen kontrolleres inden for ±5 %, i overensstemmelse med den internationale standard ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterne opfylder tekniske krav til el-, petrokemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 må den maksimalt tilladte belastningsvariabilitet for variable fjederenheder ikke overstige 25 % af driftsvarm belastning inden for fuld arbejdsvandring.

Belastningsforskydningskurve opnået fra typetesten af ​​en konstant fjederstøtte/ophæng. Den vandrette akse står for forskydning, mens den lodrette akse repræsenterer belastning. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

Denne typetest verificerer belastningskonstans, fuld bevægelsesstabilitet og driftssikkerhed af konstantfjederenheder. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

Når du angiver fjederstøtter, er den første rigtige beslutning mellem to typer. Hvis rørbevægelsen er moderat, og en vis belastningsvariation er acceptabel, såvariable fjederstøttergøre arbejdet godt og holde omkostningerne nede. Hvis det tilsluttede udstyr - som en dampturbine eller en kompressordyse - ikke kan tåle meget belastningsændring, skal dukonstante fjederstøtter. De bevarer en næsten flad støttekraft over hele rejseområdet. Vores ingeniører hjælper dig med at vælge den rigtige type baseret på dine stressanalysedata, ikke gætværk.

Hvordan fjederstøtter fungerer i et rigtigt rørsystem

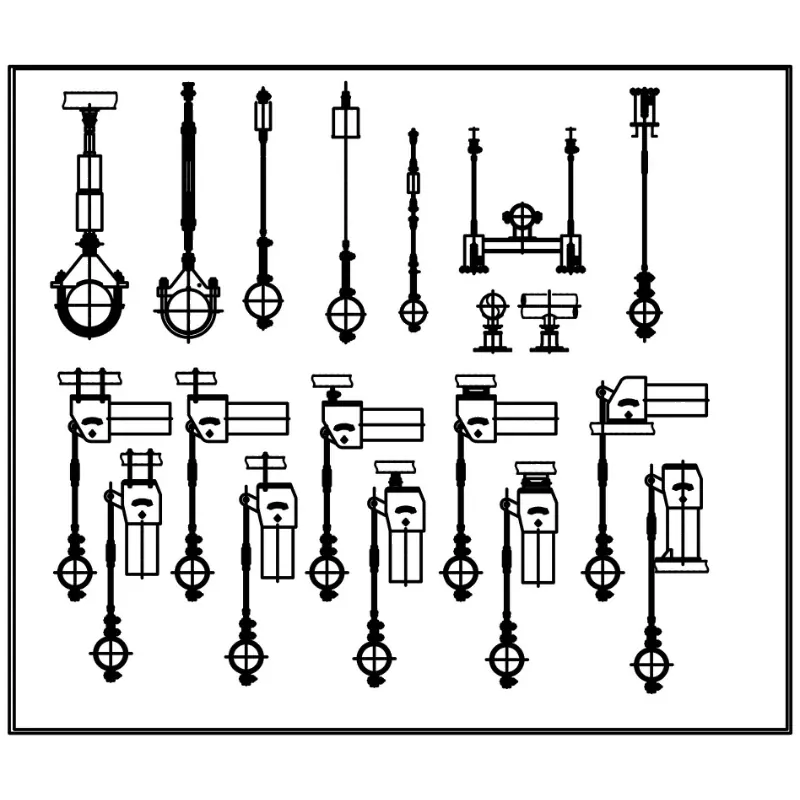

Fjederstøtter fungerer ikke isoleret. De er næsten altid en del af en større støtteordning. Et typisk setup inkluderer stive rørstøtter eller rørsko til at bære vægten, mens fjederenheden håndterer den lodrette termiske bevægelse. Når du skal understøtte en kold linje, kombinerer vi ofte fjedersamlingen med præisolerede rørstøtter for at forhindre kondens og isdannelse ved støttepunktet. Mange kunder kalder disse også ved et andet navn - fjederophæng - især når enheden er en topmonteret hængende type. Samme produktfamilie, bare en anden monteringsstil.

Materialer vi bruger

Vi skærer ikke hjørner på råvarer. Hver batch leveres med møllecertifikater, og vi deler gerne fuld sporbarhed med dit inspektionsteam.

Alle materialer er hentet fra godkendte kinesiske stålværker. Hvis dit projekt kræver en specifik kvalitet, såsom duplex rustfrit eller højtemperaturlegeringer, skal du bare fortælle os det.

Standarder vi følger

Vi fremstiller efter følgende standarder som standard og kan tilpasse til andre efter anmodning:

ASME B31.3 – Procesrør

ANSI/MSS SP-58 – Rørstøtter og bøjler

GB/T 17116 – Kinesisk standard for rørstøtter

Også tilgængelig til DIN, JIS eller din projektspecifikke specifikation

Vores fabrik har ISO 9001:2015-certificering, og vi producerer fuld EN 10204 3.1-materialecertificering med hver forsendelse.

Almindelige spørgsmål, som vores kunder stiller

Q1: Variabel eller konstant — hvordan beslutter jeg mig?

Hvis din rørforskydning ikke er enorm, og en belastningsvariation på f.eks. 10-25% er okay, vil en variabel fjederstøtte fungere fint og koste mindre. Når det tilsluttede udstyr har en streng tilladt dysebelastning (typisk på turbineindløb, kompressorforbindelser eller reaktorrør), skal du bruge en konstant fjederstøtte. Send os dine stress-isometriske data eller forskydningsdata, og vi vil anbefale den rigtige model - uden beregning for det.

Q2: Hvilken belastningskapacitet og vandringsområder kan du levere?

Til variable fjederstøtter dækker vores standardsortiment et par hundrede kilogram op til over 20 tons pr. enhed. Konstante fjederstøtter kan gå langt over 30 tons for tungvæggede linjer. Vandring: typisk 0–150 mm for variable enheder og op til 300 mm eller mere for konstante typer. Tilpassede rejseområder og belastningsindstillinger er rutine for os.

Q3: Hvor lang tid tager leveringen?

Lager og halvfabrikata: 20–25 dage. Fuldt tilpassede ordrer: 30-40 dage. Hvis dit projekt har en stram tidsplan, så tal med vores salgsteam tidligt – vi kan ofte omarrangere produktionspladser for at overholde kritiske deadlines.

Q4: Hvordan pakker du disse til eksport?

Mindre enheder går i desinficerede trækasser. Større enheder boltes på stålpaller eller svejsede rammer med vandtæt indpakning. Vi sender regelmæssigt til havne i Mellemøsten, Sydøstasien, Europa og Sydamerika. Vi har ikke haft en eneste skadeserstatning i de sidste tre år.

Q5: Kan du vise os projektreferencer?

Ja. Vi har leveret fjederstøtter og komplette rørophængspakker til kombikraftværker i Mellemøsten, nikkelbearbejdningsanlæg i Indonesien, kemiske fabrikker i Brasilien og konventionelle ørør i kinesiske atomprojekter. Kontakt os for en referenceliste, der matcher din branche.

Test før forsendelse

Hver forårsstøtte, der forlader vores Yangzhou-fabrik, gennemgår disse kontroller:

Visuel og dimensionel inspektion

Fjederfri højde og stivhed prøvetagning

Fuld belastning forkomprimering og gendannelsestest

Kalibrering af rejseskala

Bekræftelse af belastning vs. forskydningskurve

Vi vedhæfter en testrapport og materialecertifikater i forsendelseskonvolutten. Tredjeparts vidneinspektion af SGS, BV eller TÜV er tilgængelig, hvis din kontrakt kræver det.

Tilpasning er normen her

Omtrent halvdelen af ​​vores ordrer starter med en kundetegning eller et sæt designbetingelser, ikke et standardvarenummer. For at få et tilbud skal du blot fortælle os:

Monteringstype: tophænger eller bundstøtte

Varm belastning og kold belastning

Forventet rørbevægelse (op eller ned)

Tilslutningsdetaljer eller din egen tegning

Mængde

Vi tager os af resten - specielle belægninger, rustfrit hardware, højtemperaturfjedermateriale, ikke-standard husstørrelser, alt sammen.

Sådan ser vi det

Forårsstøtter er ikke raketvidenskab, men de skal gøres rigtigt. En velbygget fjedersamling vil sidde stille i 15 eller 20 år. En dårlig en viser sig som en revnet svejsning eller en hængende linje inden for måneder. Hos Tianshun bygger vi disse, som om vi sætter dem i vores egen fabrik. Det betyder ingen genveje til materiale, ingen spring over tests og ingen overraskelser i sidste øjeblik ved levering.

Hvis dit næste projekt kræver fjederstøtter, fjederophæng, konstant fjederstøtter eller præisolerede rørsko, så send os dine krav. Vi giver dig en rimelig fabrikspris og et teknisk forslag, der rent faktisk giver mening. Du er også velkommen til at besøge vores fabrik i Yangzhou - bare fortæl os hvornår.
