Damprørledninger oplever drastiske temperaturforskelle under opstarts- og nedlukningsfaser, og højtemperaturmedier skaber betydelig termisk forlængelsesforskydning. Rørlednings egenvægt, medievægt og svingende belastninger virker samtidigt. Almindelige variable fjederstøtter mangler tilstrækkelig trykbærende og varmebestandig kapacitet; langvarig drift fører let til fjederafspænding, belastningsafvigelse og husdeformation, hvilket kan resultere i rivning af rørledningssamlinger og reduktion eller nedlukning af enhedsbelastningen.

Steam Pipe Variable Spring Support er specialfremstillet til dampservice og opfylder kravene til langsigtet kontinuerlig drift af damprørledninger i termisk kraft, fjernvarme og petrokemiske anlæg. Siden vores produktionslancering i 2012 har vi leveret over 400 sæt understøtninger til store dampprojekter, med den længste levetid på stedet på 13 år.

Produktets tekniske specifikationer

Strukturel sammensætning og driftsprincip

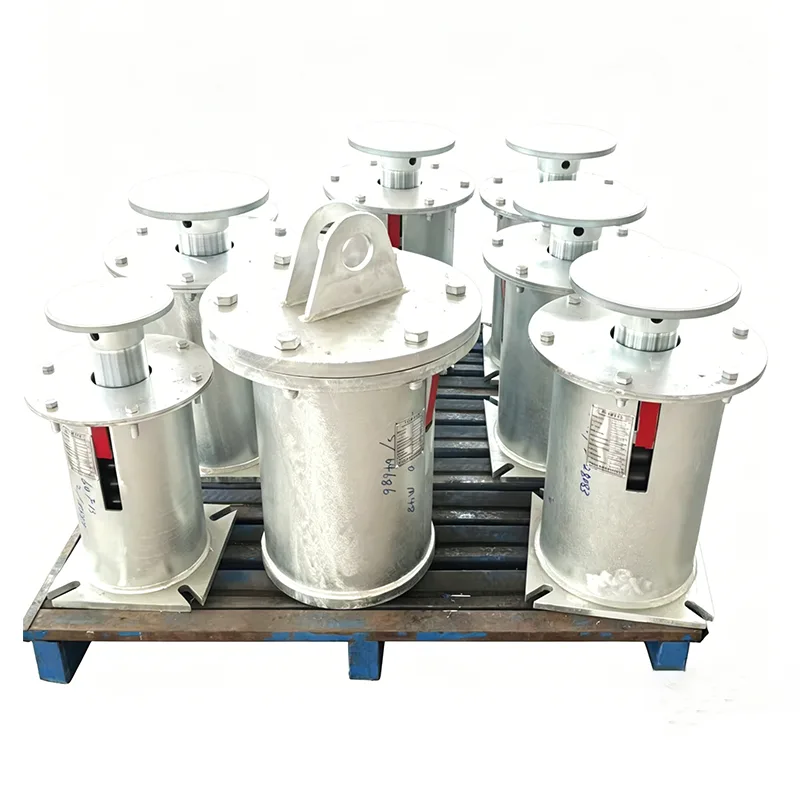

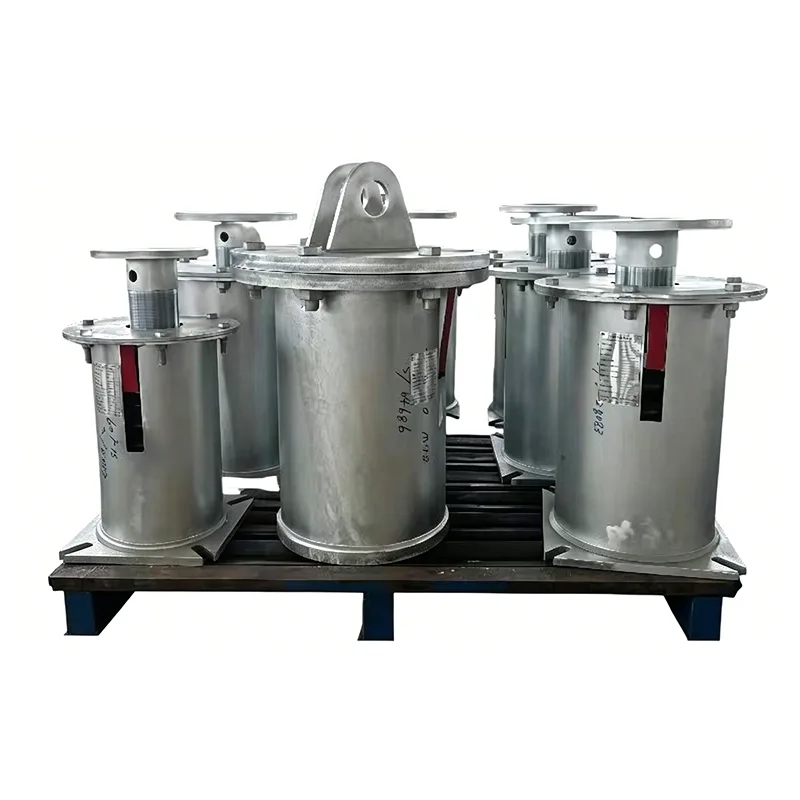

Damprørsvariable fjederstøtter fås i to strukturelle typer: topophængt og bundstøttet. De udligner lodret rørlednings termiske forskydning via elastisk fjederdeformation, hvilket giver stabilt kontrolleret belastningsudsving inden for afbøjningsområdet.

Alle komponenter er fremstillet af materialer, der er egnede til høje temperaturforhold:

1. Højtemperatur legeringskompressionsfjedre

2.Fortykkede trykbærende huse

3.Varmebestandige justeringsskruestænger

4. Metalforskydningsskalaer

5. Højstyrke smedede løfteøjer og baser

6. Dobbelt anti-løsende låsesamlinger

Installationsbelastningen er prækalibreret på fabrikken. Efterhånden som rørledninger udvider sig med stigende temperatur, udvider og trækker fjedrene sig synkront sammen, og opretholder jævnt rørledningsbelastninger og sænker belastningen på svejsesømme og udstyrsdyser.

Graderet materiale matchende bord

Tre materialekonfigurationer er klassificeret efter damptemperatur for at matche de faktiske driftsbetingelser for damprørs variable fjederstøtter:

Alle råvarer kommer med originale MTC-certifikater fra kvalificerede stålværker. Hvert stålparti gennemgår tre re-inspektioner: spektroskopi, trækprøvning og slagprøvning. Fuld dokumentationssporbarhed opretholdes for at opfylde EEAT-revisionskravene.

Fuld serie specifikationstabel

Typiske anvendelsesscenarier

Steam Pipe Variable Spring Supports er primært installeret på hoveddampledninger:

▶  Rørledninger til hoveddamp, genopvarmning af damp og fødevand i kul- og gasfyrede termiske kraftværker

▶  Højtemperatur damptransmissionsledninger til ovne og krakningsenheder i raffinaderier

▶  Primære højtemperaturdampnetværk til storby-fjernvarme

▶  Dampgenereringsrørledninger i biomasse- og affalds-til-energi kraftværker

▶  Varmeudvekslingsstationer og dampfordelingssamlere i kemikalieparker

Der findes bulkforsyningsregistre for benchmark indenlandske og internationale projekter. Vi kan levere tidligere projektkontrakter, færdiggørelsesfotos på stedet og ejeracceptdokumenter for at styrke EEATs autoritative verifikation.

Standardiseret produktions- og kvalitetskontrolarbejdsgang

Hver Steam Pipe Variable Spring Support består seks kvalitetsinspektionstrin med lukket sløjfe uden procedurer, der er sprunget over:

1. Fysisk og kemisk eftersyn af råvarer; fuld batchafvisning for ikke-overensstemmende lager

2.CNC fjeder coiling + flertrins høj temperatur stabilisering varmebehandling

3. Boligsvejsning udført af certificerede svejsere; 100 % penetrerende test på kritiske svejsninger

4.Fuldslagsbelastningskompressionskalibrering for hver færdig enhed

5. Belægningstykkelse og vedhæftningstest for højtemperatur malingssystemer

6. Endelig kontrol af udseende, dimensioner og mærkning før emballering; komplet leveringsdokumentpakke leveret (materialecertifikater, testrapporter, overensstemmelsescertifikater)

Fabrikken har ISO 9001-kvalitetssystemcertificering og CE-certificering af trykudstyr; kvalifikationsdokumenter er tilgængelige for offentlig verifikation.

Eftersalgsservice med fuld support

▶  Gratis beregning af rørledningsspænding for nøjagtigt at matche den passende model med variabel fjederstøtte til damprør

▶  Tilpasset fremstilling til ikke-standard dimensioner og særlige høje temperaturforhold

▶  On-site ingeniør tilstedeværelse til at guide løft, idriftsættelse af last og fjernelse af låsetap

▶ 12 måneders fuld enhedsgaranti; gratis erstatning for belastningsanomalier eller komponentfejl inden for garantien

▶  Langsigtet reservedelslager og 24-timers online teknisk support

Supplerende FAQ

Q: Kan denne støtte bruges på lang sigt til overhedede damprørledninger?

A: Vælg varianten Steam Pipe Variable Spring Support med Cr-V legeringsfjedre og rustfrit stål beklædte pladehuse. Test bekræfter nul ydeevneforringelse under kontinuerlig 550 ℃ drift, og produktet har oplevet langsigtet service i flere 1.000 MW strømgenererende enheder.

Q: Hvilke acceptdokumenter leveres med hvert sæt?

A: Hvert enhedssæt inkluderer råmaterialemølletestcertifikater, fjederbelastningstestark, svejseinspektionsrapporter og produktoverensstemmelsescertifikater. Geninspektion af tredjepartsorganisationer understøttes.

Q: Kan dette produkt direkte erstatte gammeldags fjederstøtter under eksisterende rørledningseftermonteringer?

A: Dimensioner følger ensartede nationale standardspecifikationer; montering af løftepunkter og skruestangsstørrelser er udskiftelige. Direkte udskiftning er mulig efter at have verificeret belastnings- og afbøjningsparametre, uden omfattende ændringer af det civile fundament.
