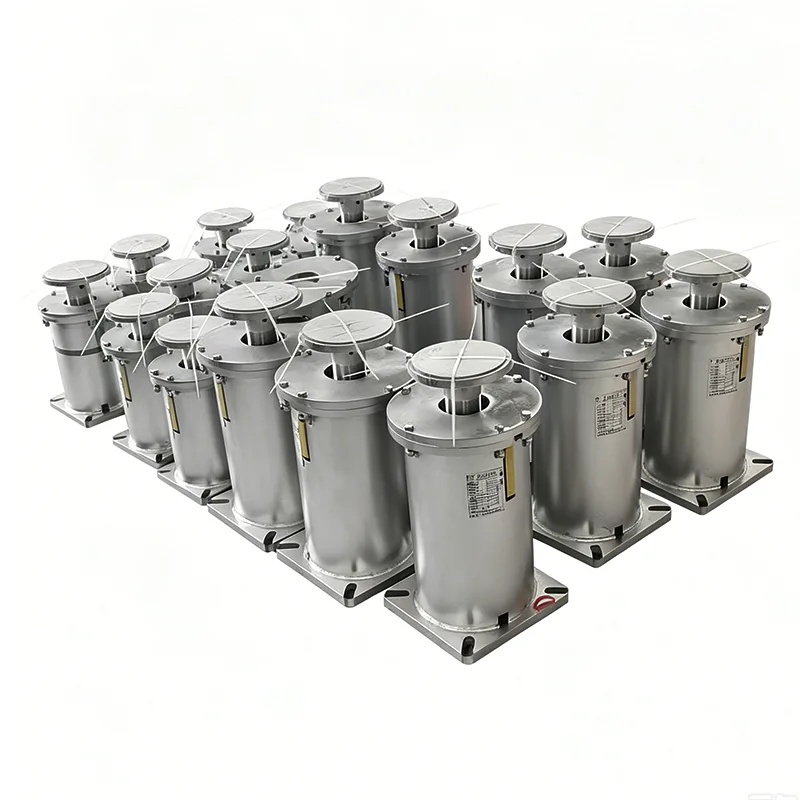

Justerbare variable fjederstøtter til rørlednings termiske bevægelser med variable belastninger

Ikke alle rør har brug for en konstant støttekraft. Faktisk fungerer de fleste af de ledninger, vi beskæftiger os med - procesrør, forsyningssamlinger, kølevandsledninger - fint med en variabel fjederstøtte. PåTianshun, vi har leveret variable fjederenheder fra vores Yangzhou-fabrik i 14 år, og de er nok den mest almindelige type fjederstøtte, vi sender. Hvis du har gået gennem et kraftværks rørstativ eller et raffinaderi, er chancerne for, at fjederdåserne, du så hængende fra stålet eller siddende på T-stolper, var variable fjederstøtter.

Produktets tekniske specifikationer

Variabel Spring Hanger Spec Tabel	Eksempel
Bøjletype / Konfiguration	Type A, B, C, D, E, F, G
Fjederstørrelse / Nr.	Nr. 0 - Nr. 22
Rejseområde	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftsbelastning	0,2 kN - 400 kN
Installeret belastning (kold belastning)	kN / kgf
Driftsbelastning (Hot Load)	kN / kgf
Bevægelsesretning	Opad / Nedad
Variabilitet (%)	≤ 25 % (Standard)
Overfladebehandling	Varmgalv/ Malet
Materiale til hus	Kulstofstål (Q235/Q355)

Ideen er ligetil: Når røret bevæger sig op eller ned på grund af termisk ekspansion, komprimeres eller afspændes fjederen indeni, og støttekraften ændres en smule. Det er den "variable" del. Kraftændringen er forudsigelig og forbliver inden for et område, som din rørspændingsingeniør allerede har tilladt. Når den tilladte belastningsvariation er f.eks. 15 % eller 20 %, er der ingen grund til at bruge ekstra på enkonstant fjederstøtte. Du får den samme funktion - vertikal rejseabsorption, vægtbæring - til en lavere pris og med et enklere og mere kompakt design. Det er grunden til, at projektspecifikationerne ofte angiver variable fjederstøtter som standard, der kun kalder konstant type for kritiske tilknytningspunkter.

Variable fjederstøtter i det større billede

På rørstativet sidder en variabel fjederstøtte sjældent af sig selv. Det fungerer normalt hånd i hånd med stive rørstøtter og rørsko, der tager egenvægten og styrer røret. Den variable fjeder klarer den lodrette bevægelse. Når det samme fjederelement er monteret i en topforbundet enhed, der hænger fra overheadstål, kaldes hele opsætningen ofte en fjederophæng - det er stadig en variabel fjedermekanisme, der bare er installeret på hovedet. Og på isolerede kolde ledninger vil du ofte se fjederstøtten parret med en præisoleret rørstøtte ved rørkontaktpunktet, så isoleringen ikke bliver knust, og det kolde rør ikke sveder.

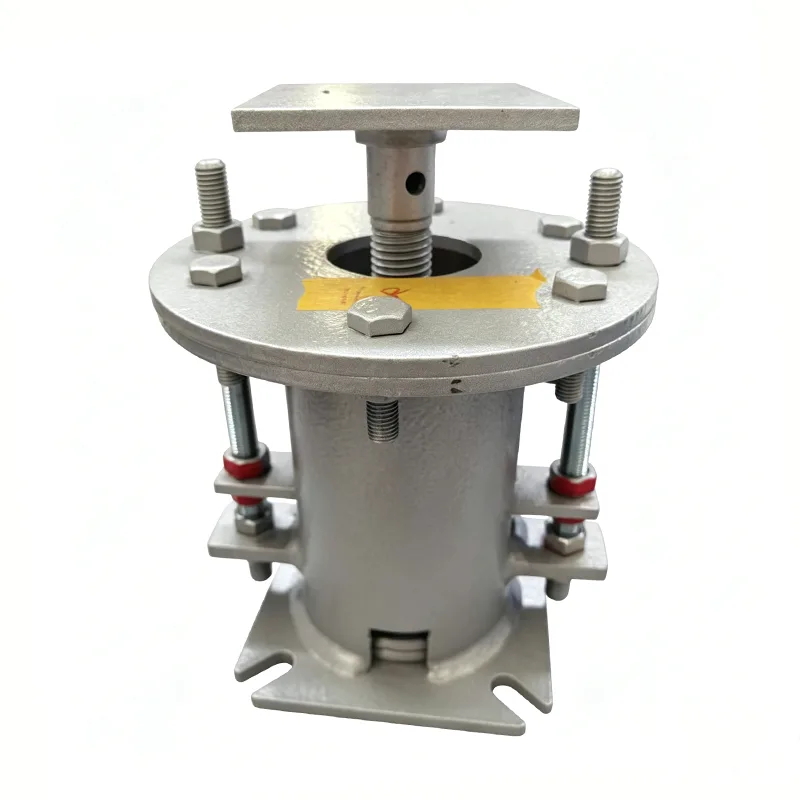

Hvad er inde i en variabel fjederstøtte

Vi holder vores design enkelt og robust. Her er et kig på de typiske byggematerialer, vi bruger:

Komponent	Materiale	Hvorfor vi bruger det
Spiralfjeder	60Si2MnA eller 50CrVA fjederstål	Lang udmattelseslevetid, forudindstillet og belastningstestet
Hus (dåse)	Q235B kulstofstål, lakeret RAL 5015 blå	Robust, svejsbar, vejrbestandig
Fjederhætte / lastflange	Q235B eller 20# smedet stål	Overfører rørbelastningen til fjederen jævnt
Rejseindikator & skala	Rustfrit stål eller anodiseret aluminium	Klar læsning, ruster ikke
Bundforbindelse (gevindbøsning eller flange)	Kulstofstål A105	Standard NPT eller flange efter anmodning

Al fjedertråd leveres med mølletestcertifikater. Vi shot-peener fjedrene og forudindstiller dem før samling - det fjerner ethvert indledende sæt og sikrer, at belastnings-afbøjningskurven matcher designdataene.

Standarder vi arbejder efter

ANSI/MSS SP-58 – styrer design og fremstilling af rørstøtte

ASME B31.3 – procesrør, bredt refereret af EPC'er

GB/T 17116 – Kinesisk standard for rørophæng og understøtninger

EN 10204 3.1 materialecertificering som standard for eksportordrer

Vores fabrik kører et ISO 9001:2015 kvalitetsstyringssystem. Hvert trin, fra indgående stål til endelig belastningstest, er dokumenteret.

Ofte stillede spørgsmål

Q1: Hvor meget belastningsvariation skal jeg forvente?

Typisk mellem 10 % og 25 % af den varme belastning, afhængig af fjederens stivhed og rørets vandring. Din rørspændingsrapport vil fortælle dig, hvad den tilladte variation er. Hvis rapporten viser en stram grænse - f.eks. under 5% - er det, når du vil skifte til en konstant fjederstøtte. For alt andet er variabel fint.

Q2: Hvilken information har du brug for for at vælge eller citere en variabel fjederstøtte?

Send os den varme belastning, kolde belastning og mængden og retningen af ​​lodret bevægelse (op eller ned). En markeret rørstøttetegning eller en spændingsisometri hjælper. Vi udvælger den rigtige fjederstørrelse og serie, og sender dig et datablad med alle de beregnede værdier, inden vi begynder at fremstille.

Q3: Er dine variable fjederstøtter udskiftelige med andre mærker?

Funktionsmæssigt, ja. Vi kan matche belastningsområder og kuvertdimensioner til de fleste almindelige industriserier (Type A, B, C, D, E, F, G ifølge MSS SP-58). Hvis dit projekt allerede har en specifik leverandørs varenumre, så giv os dem, så krydshenviser vi. Vær blot opmærksom på, at der kan forekomme mindre dimensionsforskelle – vi markerer dem, før du bestiller.

Q4: Hvad er den typiske leveringstid?

Standard belastningsområde enheder: 20–25 dage. Hvis du har brug for et ikke-standard hus, specialmaling eller beklædning af rustfrit stål, skal du tillade 30-40 dage. Vi har et anstændigt lager af almindelige fjederspiraler og dåsekomponenter, hvilket fremskynder tingene.

Q5: Kan jeg få en prototype eller præproduktionsprøve?

Ja. Til store projekter kan vi bygge en eller to prøveenheder til godkendelse, inden vi går i fuld produktion. Prøveomkostningerne kan ofte krediteres hovedordren.

Belastningstest er ikke valgfrit

Hver variabel fjederstøtte, der går ud af døren, er belastningstestet. Vi indstiller fjederen til den specificerede kolde belastning, kører den derefter gennem fuld vandring flere gange, og kontrollerer belastningen i både kolde og varme positioner. Rejsevægten er kalibreret og låst. Et testcertifikat, der opsummerer de faktiske lastværdier, er inkluderet i forsendelsesdokumentationen. Tredjepartsinspektion af SGS, Bureau Veritas eller TÜV er tilgængelig på din anmodning.

Tilpasning vi laver dagligt

Nogle kunder mener, at en variabel fjederstøtte er en ren katalogvare. Vores erfaring er, at måske halvdelen af ​​det, vi leverer, har et tilpasset præg:

Ikke-standard vandringslængder (vi har lavet 200 mm+ på variable enheder)

Udvidede eller reducerede hushøjder for at passe til begrænset plads

Rustfrit stålhuse og hardware til offshore eller kemiske miljøer

Særlige belægninger: offshore marine maling systemer, høj temperatur aluminium maling

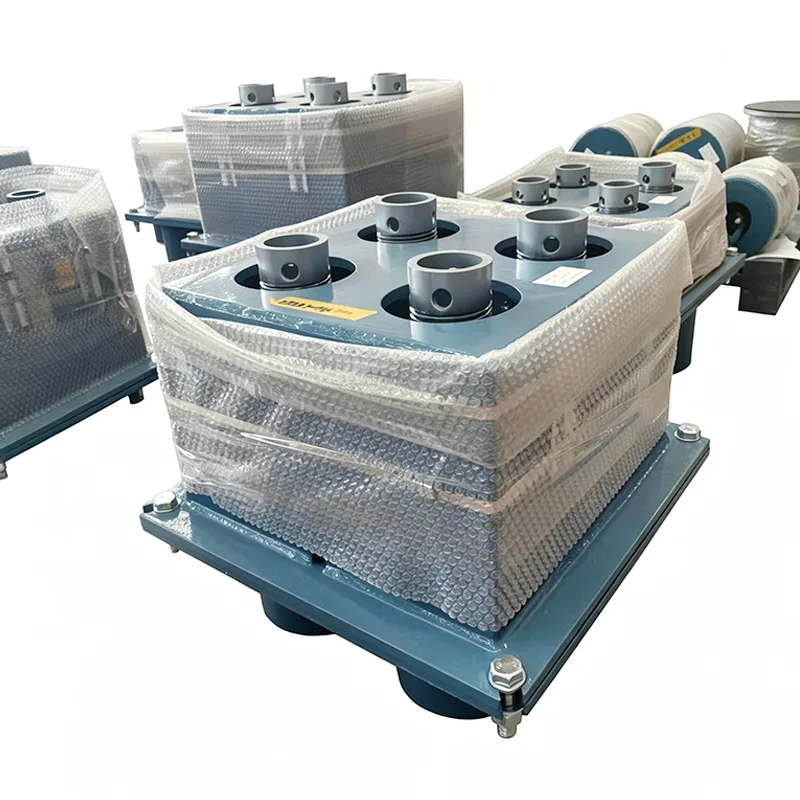

Dobbeltfjedret design til tung belastning i en kompakt dåse

Indbyggede løfteøjer, vejeceller eller positionstransducere

Bare fortæl os, hvordan installationen ser ud, så laver vi et praktisk design.

Real-World Notes fra fabriksgulvet

Her er et par ting, vi har lært at sende variable fjederstøtter til projekter rundt om i verden:

Hvis din rørforskydning er opad, skal du sørge for, at støtten kan klare den opadgående kolde belastning, uden at fjederen går løs. Vi tjekker det som en del af vores valg.

På udendørs rørstativer angives varmgalvanisering eller et godt malingssystem. Standard fabriksblå maling er fin indendørs, men efter et par monsuner vil kulstofstål vise rust. Lidt ekstra på belægning sparer en masse klager på stedet.

Kontroller altid afstanden omkring fjederhuset. Nogle gange er støttestedet tæt mellem to konstruktionselementer, og en standard dåsediameter passer ikke. Giv os besked tidligt, så tilpasser vi designet.

Hvorfor hente dine variable fjederstøtter fra Tianshun?

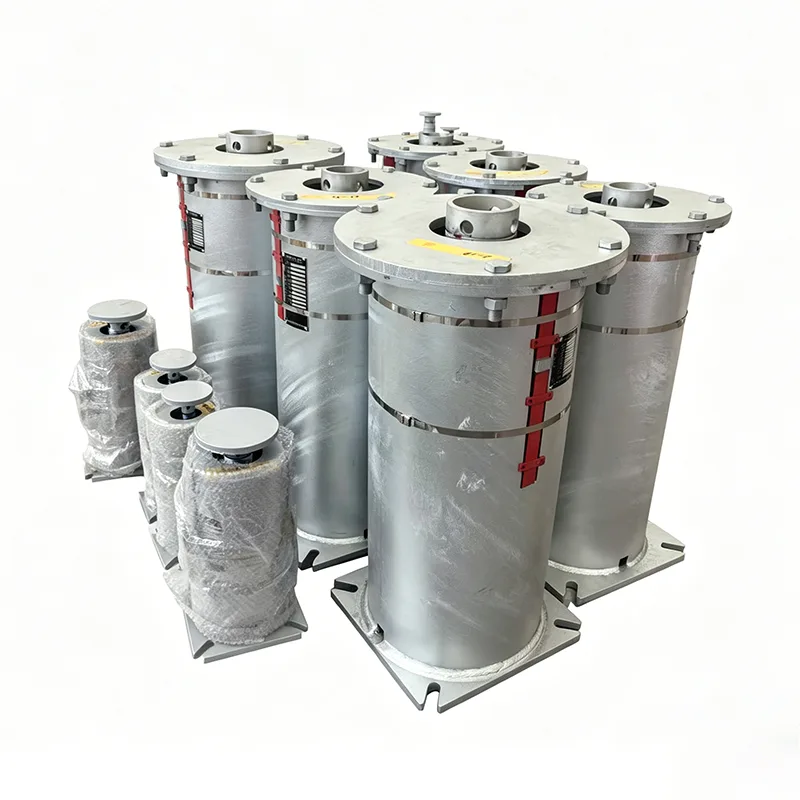

Vi er ikke en mellemmand. Vi designer, fremstiller, tester og sender fra vores egen fabrik i Yangzhou, Jiangsu. Det betyder, at når du taler med vores ingeniører, taler du med de mennesker, der rent faktisk bygger produktet. Vores variable fjederstøtter er blevet installeret i kombikraftværker, raffinaderirørstativer, LNG-genforgasningsterminaler, kemiske procesenheder og stålværker. Over 70 % af vores forretning gentager sig – ikke fordi vi er de billigste, men fordi vores support dukker op til tiden, matcher databladene og ikke forårsager hovedpine under idriftsættelsen.

Hvis din projekttidsplan er stram, kan vi holde lager af færdige fjedre og montere hurtigt til dine belastningsindstillinger. For store bulkordrer tilbyder vi konkurrencedygtige fabriksdirekte priser og vil arbejde sammen med dig om en leveringsplan, der stemmer overens med din byggerækkefølge.

Send os dine rørstøttetegninger, belastningsdata eller blot en kort beskrivelse af, hvad du har brug for. Vi vender tilbage til dig med et korrekt tilbud – inklusive fabrikspris og leveringstid – normalt inden for 24 timer. Og hvis du gerne vil besøge fabrikken og se, hvordan vi laver disse, er du mere end velkommen.
