Slidfaste rørsko støtter til rørledningsbelastningsstøtte og glidende forskydning

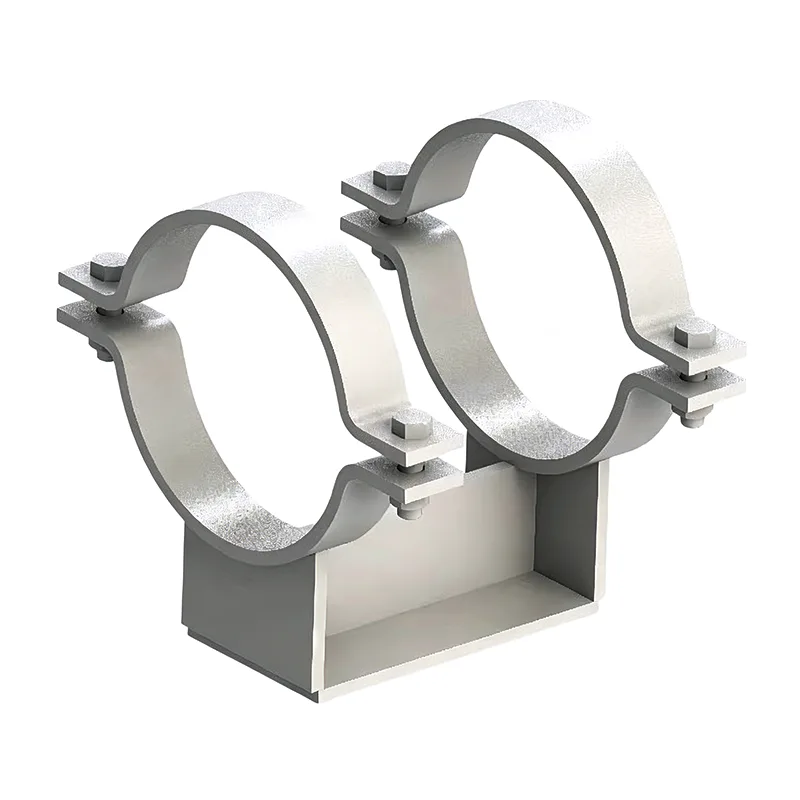

En rørsko er en af ​​de komponenter, som ingen lægger mærke til, før den ikke er der. Den sidder svejset til bunden af ​​et rør, spreder belastningen på en strukturel bjælke eller T-stolpe og giver ofte den glidende overflade, der lader røret bevæge sig aksialt under termiske cyklusser. PåTianshun, vi fremstiller tusindvis af rørsko hvert år - til proceslinjer, dampsamlere, kryogen rørføring og alt derimellem. Efter 14 år i branchen har vi erfaret, at en veldesignet rørsko gør mere end blot at holde vægten: den beskytter rørbelægningen, bevarer isoleringskontinuiteten og forhindrer punktbelastninger i at bule rørvæggen.

Pipe Shoes Supports er en del af det bredererørstøtterfamilie, men de er tydelige nok til at berettige deres egen design opmærksomhed. Mens en simpel klemme eller bøjlestang håndterer lodret dødvægt, styrer en rørsko kontaktfladen. Denne grænseflade bliver hurtigt kompliceret - høj friktion kan forårsage stress i røret, utilstrækkelig højde kan knuse isolering, og det forkerte materiale kan føre til galvanisk korrosion. Vi leverer løbende rørsko, der fungerer sammen medfjederbøjlerovenfor eller med præisolerede rørstøtter på kolde ledninger, hvor termisk isolering er kritisk.

Vi kan også levere bundet PTFE på en bagplade af rustfrit stål til glideapplikationer med høj belastning. Friktionskoefficienten falder typisk mellem 0,05 og 0,10 for smurt PTFE, hvilket er den værdi, de fleste rørspændingsingeniører bruger i deres fleksibilitetsanalyse.

Standarder vi følger

Rørsko er fremstillet efter de samme rørstøttestandarder, som vi anvender til hele vores produktsortiment:

ANSI/MSS SP-58 – Materialer og design af rørstøtter

ASME B31.3 / B31.1 – Proces- og kraftrør

EN 1090 – Fremstilling af konstruktionsstål (til CE-mærkede projekter)

GB/T 17116 – Kinesisk standard for rørstøtter

Vores fabrikskvalitetssystem er ISO 9001:2015 certificeret, og vi kan levere fuld EN 10204 3.1 materialecertificering for hvert skoparti.

Ofte stillede spørgsmål

Q1: Hvilken højde skal min rørsko være?

Skohøjden bestemmes af isoleringstykkelsen plus en frigang på 10–25 mm. For eksempel vil et rør med 100 mm mineraluldsisolering typisk kræve en skohøjde på 120–125 mm for at holde isoleringen fri af støttestålet. Vi beregner dette ud fra din rørspecifikation, hvis du giver os rørstørrelsen og isoleringsskemaet.

Q2: Hvornår har jeg brug for en PTFE glideplade på skoen, og hvornår kan jeg bare svejse en kulstofstål base?

Hvis røret forventes at bevæge sig aksialt under termisk ekspansion, reducerer en PTFE eller poleret rustfri glideoverflade friktionen og de resulterende reaktionsbelastninger på udstyrsdyser. Faste punkter eller ankerpunkter behøver ikke en glideplade. Din rørspændingsrapport vil fortælle dig, hvilke understøtninger der glider, og hvilke der er faste.

Q3: Kan du levere præisolerede rørsko til kryogen service?

Ja. Vi fremstiller sko med en stiv skum- eller cellulær isoleringsblok bundet ind i stålsadlen. Bundpladen strækker sig under isoleringen, og hele samlingen er designet til at forhindre kuldeoverførsel og kondens. Disse er almindeligvis specificeret for LNG-, ethylen- og kølevandsledninger.

Q4: Hvad er din leveringstid for tilpassede rørsko?

Simple kulstålsko uden PTFE: 12–18 dage. Sko med bundne PTFE puder eller rustfrit stål hardware: 20-25 dage. Sko med stor diameter til 24" eller større rør kan tage lidt længere tid. Vi bekræfter den nøjagtige tidsplan med dit tilbud.

Q5: Har du brug for tegninger, eller kan du designe skoen ud fra grundlæggende data?

Begge virker. Hvis du har en standard skotegning, fabrikerer vi præcis til den. Hvis du kun har rørstørrelse, isoleringstykkelse og belastning, kan vi foreslå et design til din godkendelse - ingen ingeniørgebyr for standardkonfigurationer.

Kvalitetskontrol på hver sko

Selvom en rørsko ser enkel ud, kører vi en konsekvent QC-proces:

Materialekontrol mod varmetal og møllecertifikater

Dimensionel verifikation af sadelradius for at sikre korrekt pasform på rørets OD

Svejsevisuel inspektion, med PT eller MT tilgængelig, hvis det kræves

Kontrol af bindingsintegritet på PTFE-puder (tryktest og visuelt)

Afsluttende dimensionskontrol — højde, grundpladens fladhed, bolthulsafstand

Belægningsinspektion

Hver sko eller batch af sko er mærket med et unikt nummer, der krydshenvisninger til din supportliste. Du kan gå rundt i pakken og matche hvert stykke til det isometriske uden at åbne en tegning.

Tilpasningsmuligheder vi håndterer ofte

Standard rørsko er et udgangspunkt for os. Vi ændrer dem regelmæssigt til specifikke job:

Forlængede bundplader til brede flangebjælker

Vinklede sko til skrå rørstativer

Split-shell sko til eftermontering på eksisterende linjer uden at skære

Højtemperaturlegeringssadler (f.eks. P11, P22) til ovn- og reformerrør

Dobbeltglideplader med sidestop til styrede glidesko

Brandsikre skodesign med opsvulmende belægning eller mineraluldsindlæg

Jo flere oplysninger du giver os om installationen, jo bedre kan vi skræddersy skoen for at forhindre ændringer på stedet senere.

Ting vi har lært fra marken

På højtemperaturstrækninger skal du altid tillade rørudvidelser, når du placerer skosvejsningen. En sko, der er svejset i den forkerte position under kold montering, kan gå af støttestålet, når linen bliver varm.

PTFE-puder skal beskyttes under sandblæsning og maling på stedet. Vi plejer at maskere dem, men en påmindelse til webstedspersonalet skader aldrig.

Hvis skoen sidder på en galvaniseret struktur, er en rustfri stål- eller PTFE-kontaktflade at foretrække for at undgå zinkskørhed og ujævn korrosion.

For store tungvæggede rør fordeler en helsadelsko belastningen bedre end en fladstangssko og reducerer risikoen for lokal overbelastning af rørvæggen. Vi kan køre en hurtig beregning, hvis du deler rørplanen og belastningen.

Hvorfor Tianshun for Pipe Shoes?

Pibesko er de ubesungne arbejdsheste i et rørsystem, og vi behandler dem med den respekt, de fortjener. Hver sko, vi sender, er fremstillet internt fra vores eget lager af stålplader, rør og konstruktionsdele. Det betyder, at vi kontrollerer kvaliteten fra råmateriale til færdig maling. Det betyder også, at vi kan reagere hurtigt, når et projekt tilføjer 50 ekstra sko i sidste øjeblik.

Vi har leveret rørsko til methanolanlæg, flydende LNG-anlæg, fjernvarmenetværk og farmaceutiske rene forsyningsledninger. Over 70 % af vores forretning kommer fra gentagne ordrer, fordi vores sko passer til røret, glider, når de skal, og ikke ruster igennem det første år.

Hvis dit projekt har brug for rørsko, præisolerede rørstøtter eller en komplet pakke med fjederstøtter og bøjler, så send os din supportplan eller standardtegninger. Vi giver et fabriksdirekte tilbud, konkurrencedygtige priser og en leveringstidslinje, du kan planlægge omkring. Et besøg på vores Yangzhou-fabrik er velkommen når som helst - du vil se præcis, hvordan vi skærer, svejser og afslutter hver sko, før den forlader.
