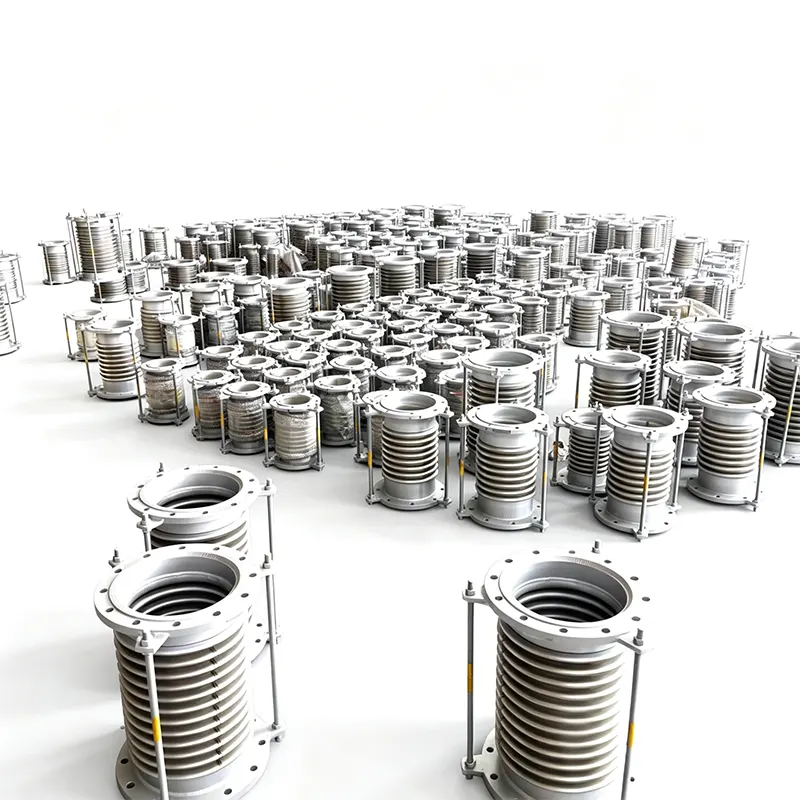

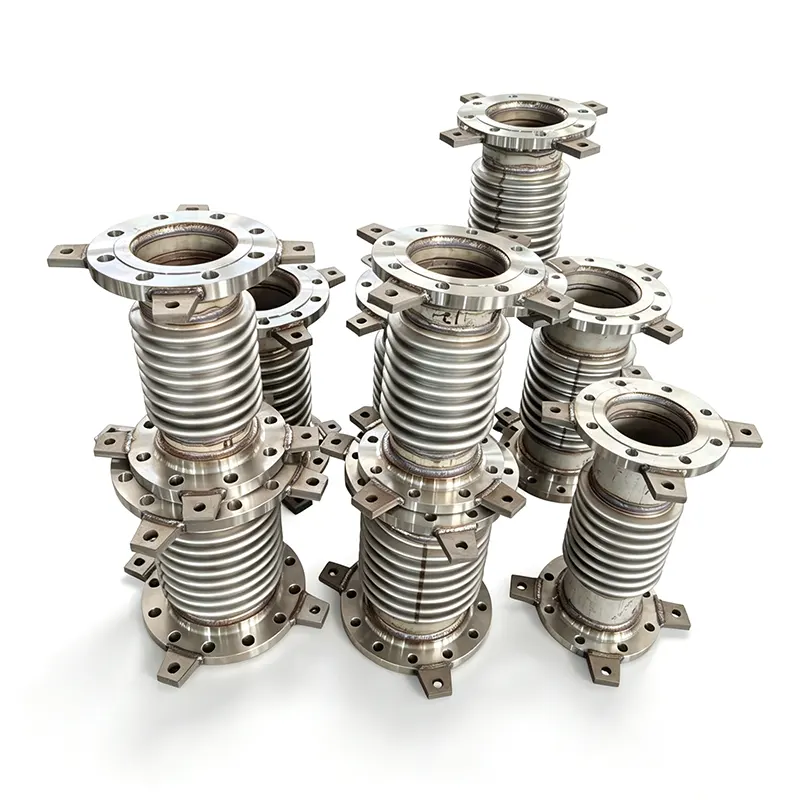

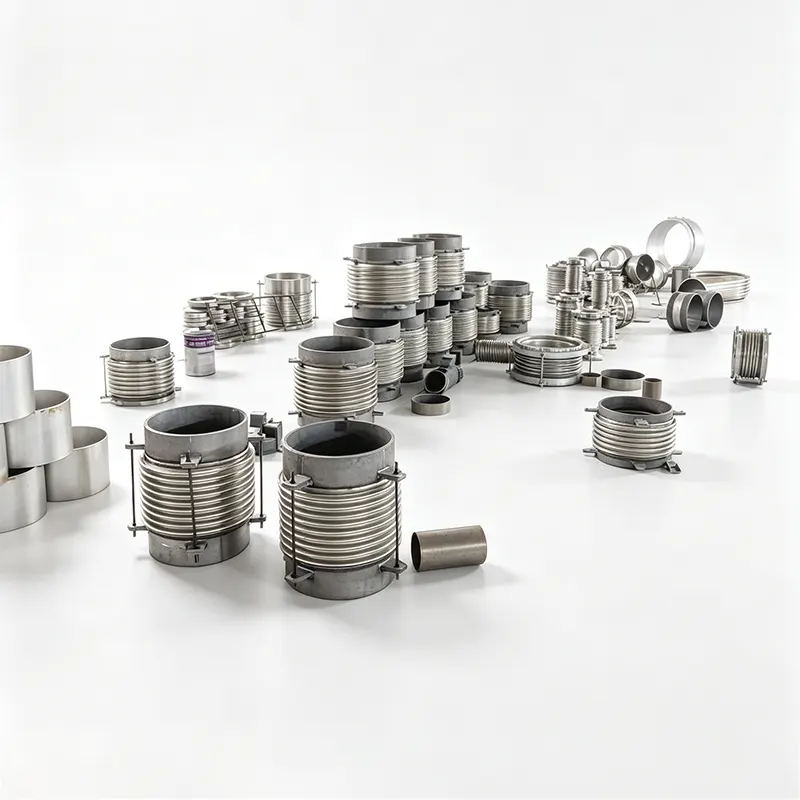

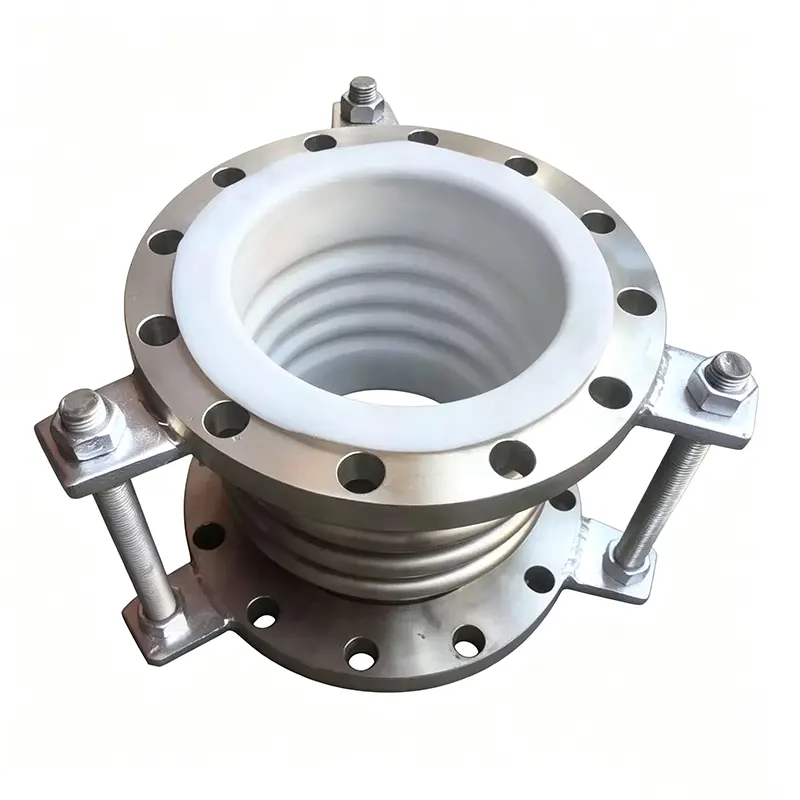

Ekspansionsled af metalbælge

Yangzhou Tianshun har fremstillet ekspansionsled af metalbælge siden 2012. Med 14 års fokuseret erfaring og en 35.000 m² fabrik bemandet med over 100 kvalificeret personale, leverer vi standard og fuldt tilpassede design til mere end 45 lande. Vores ekspansionsfuger er bygget efter EJMA-standarder og understøttet af materialesporbarhed, 100 % ikke-destruktiv testning og hydrostatisk bevistest på hver enhed.

Hvorfor pålidelighed går ind i designet, ikke kun brochuren

Træthedslevetid beregnet, ikke antaget

Cykluslevetid bestemmes i henhold til EJMA-retningslinjer for den faktiske driftsramme - dækker aksiale, laterale og vinkelbevægelser samtidigt. Standarddesign er verificeret for 1.000, 3.000 eller 5.000 hele cyklusser, hvilket sikrer, at samlingen fungerer som forudsagt på tværs af termiske cyklusser, ikke kun på papiret.

Materiel integritet understøttet af papirarbejde

Hver varme af bælgmateriale - SS304, SS316L, SS321, Inconel 625 eller Hastelloy - leveres med fulde møllecertifikater og sporbarhedsregistreringer. Til ætsende tjenester såsom FCCU-katalysatorlinjer eller kemisk overførsel anbefaler vi og lagerfører høj-nikkel-legeringer, der modstår chloridspændingskorrosionsrevner.

Flerlagskonstruktion med indbygget kontrollampe

Hvor tryk eller sikkerhed kræver det, bruger vi flerlags bælg frem for enkeltlag. Den lagdelte struktur tilføjer styrke, bevarer fleksibiliteten og introducerer en sikkerhedsredundans: Skulle det indvendige lag nogensinde perforere, holder det ydre lag trykket midlertidigt, mens lækagen detekteres gennem kontrolhullet - forudsigelig vedligeholdelse i stedet for uplanlagt nedlukning.

Svejsninger, der gennemgår 100 % NDT

Bælge langsgående og periferiske sømme samt fastgørelsessvejsninger gennemgår 100 % røntgenundersøgelse (RT) eller penetrerende (PT) undersøgelse. Vores interne svejsere har kvalificerede procedurer, og før afsendelse bliver hver enhed hydrostatisk testet ved 1,5 gange designtryk. Ingen prøveudtagning - hver led forlader fabrikken med sin egen testrapport.

Stabilitet mod vridning og resonans

Søjle-squirm og in-plane buckling forhindres gennem korrekt beregnet rodmiddel-kvadrattrykspænding og dokumenterede anti-squirm-egenskaber. Indvendigt reducerer flowliners turbulens, erosion og flow-inducerede vibrationer; udvendige dæksler eller trækstænger er designet til at beskytte bælgelementet og styrebevægelsen - ikke kun tilføjet som standardtilbehør, men dimensioneret til den specifikke service.

Teknisk omfang

Typer matchet til rørbelastninger, ikke kun katalogkoder

Aksiale bælgekspansionsled - til termisk ekspansion med lige løb, hvor ankre og styr håndterer tryktryk.

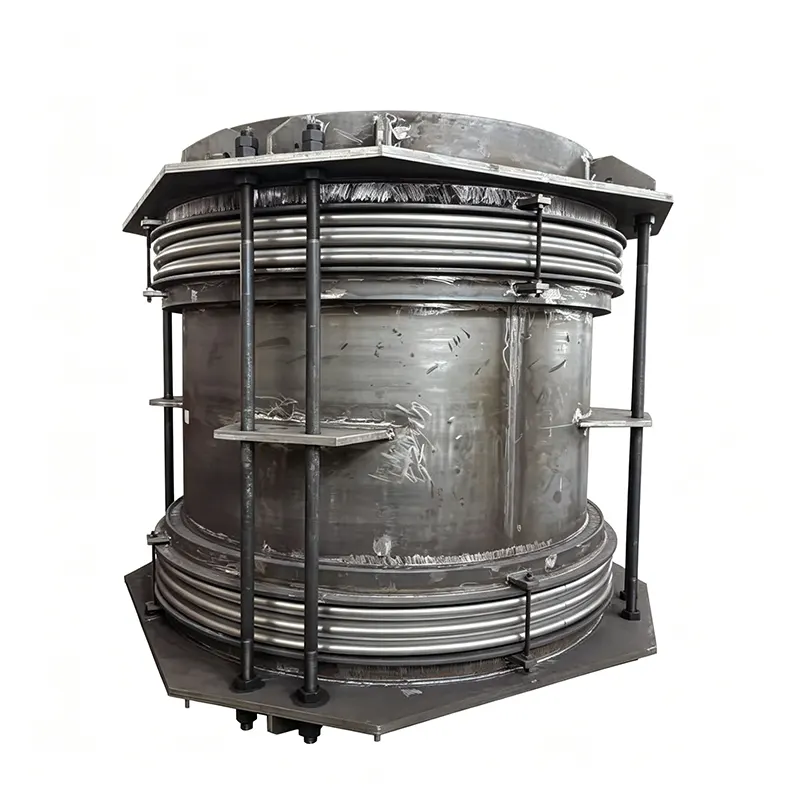

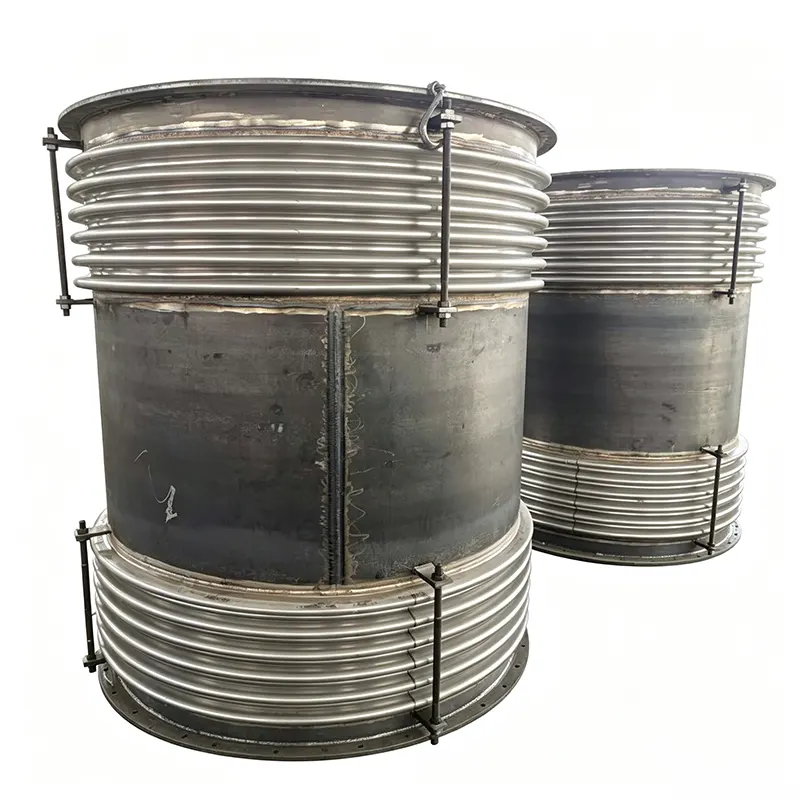

Universelle ekspansionsled (bundet) - absorberer store side- og vinkelbevægelser med trækstænger, der tager trykket; udbredt i pumperum i hele Sydøstasien for at beskytte pumpehuse.

Hængslede bælgsamlinger – begrænser bevægelsen til et enkelt vinkelplan, ideel til at absorbere ekspansion i et z-formet rørben og samtidig begrænse trykkraften.

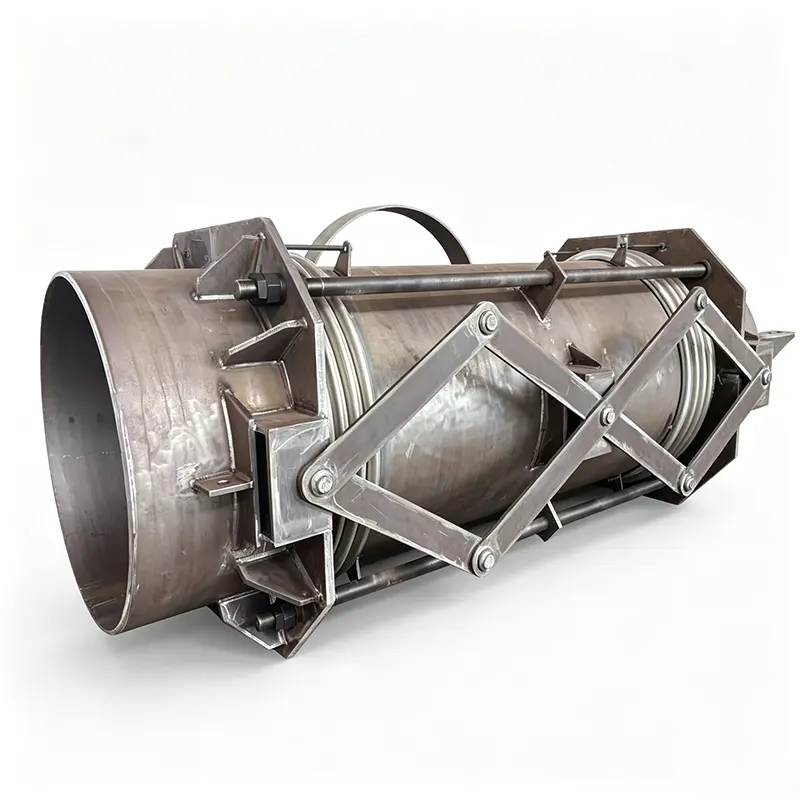

Kardanekspansionsled – tillader vinkelbevægelse i flere planer, ofte parret i sæt for at absorbere komplekse rørsystembevægelser.

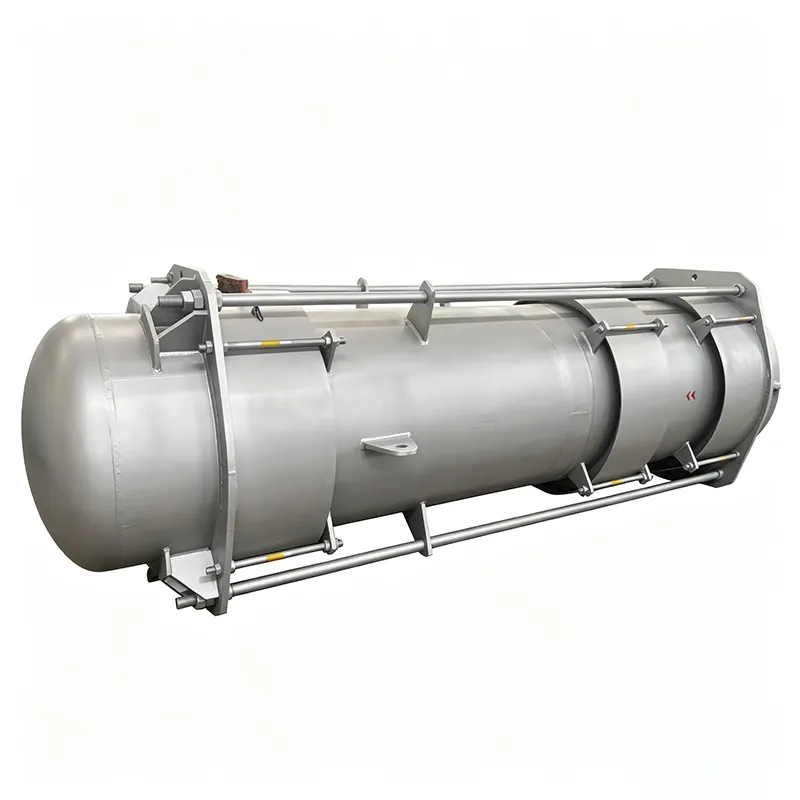

Trykbalancerede ekspansionsfuger – eliminer tryktrykkraft på tilsluttet udstyr såsom turbiner og varmevekslere, kritisk, hvor bælgkraft ikke kan overføres til ankre.

Eksternt trykbælge – bruges hvor der er behov for stor aksial kompression, eller hvor bælgen skal beskyttes mod ydre skader og turbulent flow.

Hver type er konfigureret med den korrekte indvendige kappe, udvendige dæksel og vejledningsanbefalinger til applikationen - sendes ikke som en blottet bælg, medmindre det udtrykkeligt anmodes om.

Hvor de arbejder, og hvordan materialevalg følger processen

Elproduktion – turbineudstødning, kedelkulpulverkanaler, fjernvarmecirkulationsledninger. Store diametre, høje temperaturer, kombinerede bevægelser. Inconel 625 eller SS321 er typiske for temperatur- og udmattelsesbestandighed.

Raffinaderier og petrokemiske anlæg – FCCU, varmevekslertog, olieoverførselsrør. Korrosionsbestandige legeringer såsom Inconel 625 eller Hastelloy vælges ud fra svovlindhold, chlorider og driftstemperatur.

Fjernvarme og HVAC – dampledninger, kølevandskredsløb. Vægt på dokumenteret aksial cyklus levetid; kulstofstål og SS304-bælge med udvendige beskyttende belægninger er almindelige.

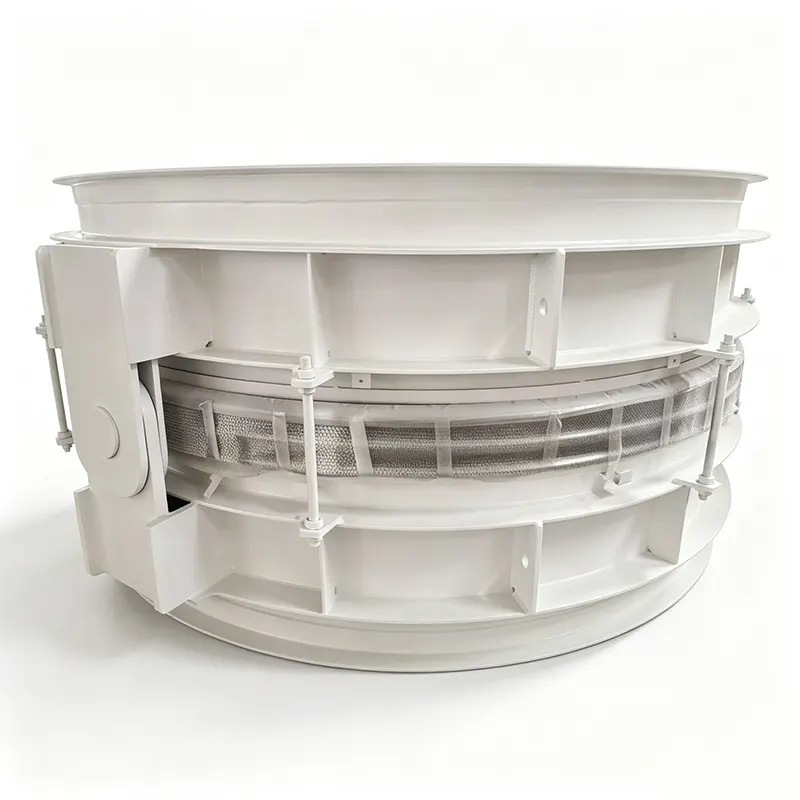

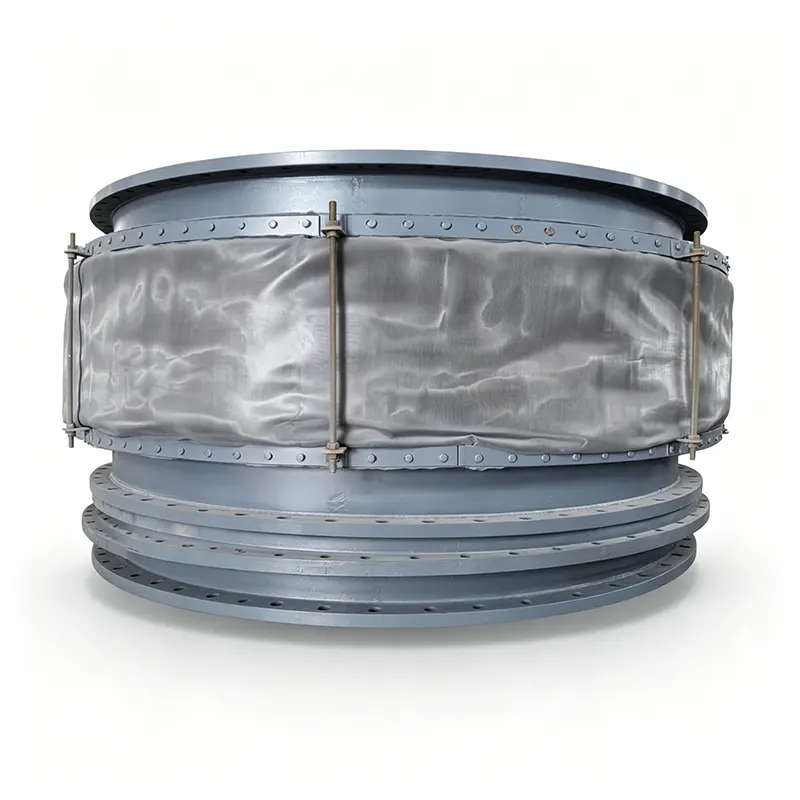

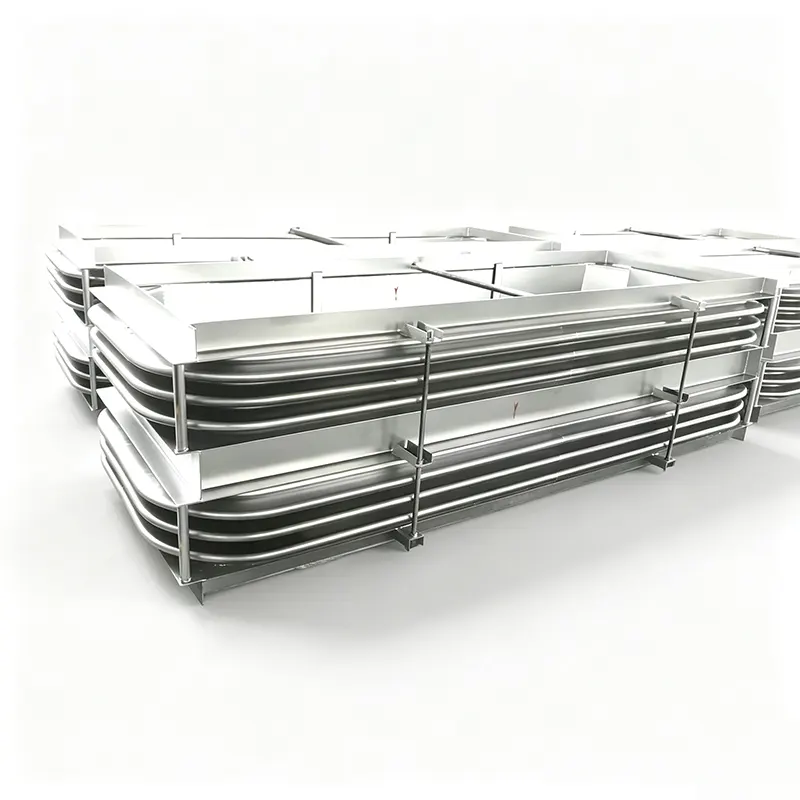

Stålværker og metallurgiske processer – varmeblæseovne, koksanlæg, støvudsugningskanaler. Når driftstemperaturer overstiger 800 °C, oplyser vi, om en metallisk bælge med indvendig foring kan konstrueres, eller om alternativ kompensation såsom ildfast forede rektangulære enheder er mere passende. Ærlig teknisk vejledning, ikke et tvangssalg.

Vandbehandling og pumpestationer – pumpeudledning vibrationsisolering, langdistance vandoverførsel. Forbundne ekspansionsfuger begrænser trykkraften og forhindrer den i at blive overført til pumpeflanger og betontrykblokke.

Certificeringer og gentagne beviser

Vores kvalitetssystem er certificeret efter ISO 9001:2015. Produkter opfylder CE-mærkningskrav, hvor det er relevant, og design kan verificeres til ASME- eller API-standarder, når det er specificeret. Det bedste bevis er dog genganger: over 70 % af vores ordrer kommer fra langsigtede partnere, som genbestiller, fordi produktets ydeevne matcher databladene.

Hvordan ser det ud at arbejde med Tianshun

Du har at gøre med en dedikeret account manager, der forstår produktet teknisk, ikke kun kommercielt.

Forespørgsler modtager et indholdsmæssigt svar inden for 24 timer, inklusive foreløbig udvælgelsesrådgivning, hvis du deler grundlæggende driftsdata.

Ingeniørteamet giver materialeanbefalinger, bevægelsesberegninger og installationsvejledning.

Brugerdefinerede designs - fra ikke-standarddiametre til eksotiske materialekombinationer - håndteres rutinemæssigt, ikke som undtagelser.

Produktionsplanlægning er gennemsigtig; rettidig afsendelse er normen.

Eftersalgssupport omfatter installationsovervågning og vedligeholdelsesrådgivning i hele samlingens levetid.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² anlæg, Jiangsu, Kina – forsendelse til over 45 lande.

Vi sælger ikke kun dilatationsfuger. Vi sørger for, at de fungerer korrekt i dit system.
