Tianshun, en producent af industrielle rørledningskomponenter, forsyningerMetal Bælge ekspansionsledløsninger designet til at rumme termisk ekspansion, absorbere rørledningsbevægelser og understøtte pålidelig drift under krævende industrielle forhold. Ved at vælge det passende bælgmateriale, bevægelseskonfiguration og trykklassificering kan ingeniører reducere overdreven rørspænding, beskytte tilsluttet udstyr og forbedre den langsigtede ydeevne af industrielle rørsystemer.
En metalbælgeudvidelse er en fleksibel rørkomponent, der kompenserer for dimensionsændringer forårsaget af temperaturudsving, mekanisk forskydning og udvalgte driftsbelastninger. Dens korrugerede metalbælge kan rumme aksial, lateral eller vinkelbevægelse, afhængigt af designet. Almindelige anvendelser omfatter elproduktion, petrokemisk behandling, fjernvarme, vandbehandling og industriel fremstilling. At vælge den rigtige samling kræver omhyggelig evaluering af driftstryk, temperatur, væskekompatibilitet, bevægelseskrav, udmattelseslevetid og installationsforhold. Denne vejledning forklarer, hvordan metalbælge-ekspansionsfuger fungerer, sammenligner almindelige konfigurationer, skitserer materialevalgsovervejelser og fremhæver de kvalitetstjek, som industrielle købere bør diskutere med en kvalificeret leverandør som Tianshun.

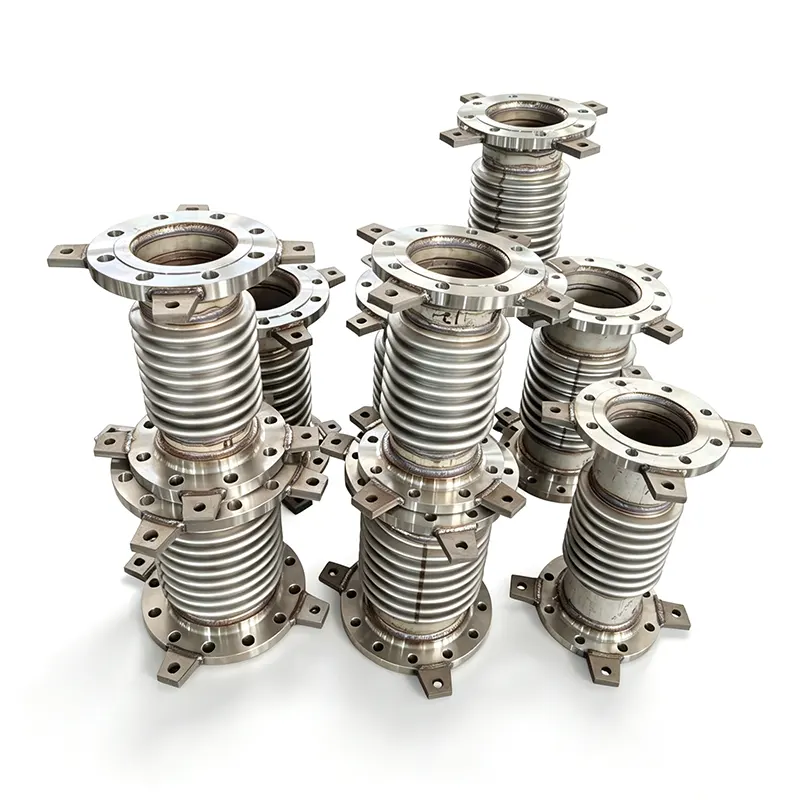

En metalbælg-ekspansionsfuge er en fleksibel konnektor, der er installeret i et rørsystem for at imødekomme bevægelse og samtidig opretholde den nødvendige trykgrænse. Dens primære komponent er en tyndvægget metallisk bælge dannet med en række korrugeringer. Disse korrugeringer tillader kontrolleret deformation uden at kræve, at hele røret bevæger sig frit.
I modsætning til en stiv rørforbindelse, som overfører termisk forskydning til omgivende komponenter, giver en korrekt konstrueret ekspansionsled et udpeget sted for bevægelse. Dette hjælper med at håndtere belastninger, der overføres til rørankre, understøtninger, pumper, ventiler og varmevekslere.
En typisk samling kan omfatte:
Den passende konstruktion afhænger af rørlayoutet, driftsmiljøet og tekniske beregninger. For produktinformation, besøg Tianshun Metal Bellows Expansion Joint produktside.
Industrielle rørledninger udvider sig, når deres temperatur stiger, og trækker sig sammen, når de afkøles. Udstyrsvibrationer, installationstolerancer og strukturel forskydning kan introducere yderligere bevægelse. Hvis disse ændringer ikke er tilpasset korrekt, kan de øge belastningen på rør og tilsluttet udstyr.
Den korrugerede bælge deformeres elastisk inden for dens designede bevægelsesgrænser og absorberer en specificeret del af forskydningen. Afhængigt af ledkonfigurationen kan bevægelse forekomme i én retning eller gennem en kombination af retninger.
Tryktryk er en anden vigtig overvejelse. Internt tryk, der virker på det effektive område af en bælg, kan generere en kraft, der skal begrænses eller afbalanceres af systemdesignet. Ankre, styr, trækstænger og trykafbalancerede konfigurationer kan være påkrævet, afhængigt af applikationen.
Derfor bør en metalbælge-ekspansionssamling vælges som en del af en overordnet rørfleksibilitets- og spændingsanalyse i stedet for at blive behandlet som et isoleret tilbehør.
Ekspansionsfuger af metalbælge optager beregnet termisk forskydning i varme og kolde rørsystemer. Dette kan hjælpe med at reducere for store belastninger forårsaget af tilbageholdt ekspansion og sammentrækning, forudsat at samlingen er korrekt dimensioneret og installeret.
Ukontrollerede rørbelastninger kan påvirke pumpedyser, ventilforbindelser, turbinegrænseflader og varmevekslerforbindelser. Et korrekt konstrueret ekspansionsled kan hjælpe med at håndtere disse belastninger ved at tillade den specificerede bevægelse i rørarrangementet.
Rustfrit stål og udvalgte højlegerede bælgmaterialer kan specificeres til forskellige kombinationer af tryk, temperatur og procesmedier. Den passende materialekvalitet skal bekræftes mod faktisk kemisk eksponering og driftsforhold.
Aksiale, universelle, hængslede, kardan- og trykafbalancerede design giver forskellige måder at imødekomme bevægelse på. Dette giver ingeniører mulighed for at matche samlingskonfigurationen til rørlayoutet i stedet for at stole på ét design til hver applikation.
Disse fordele afhænger af korrekt konstruktion, materialekompatibilitet, passende understøtninger og overholdelse af producentens installationskrav. En ekspansionsfuge kan ikke kompensere for utilstrækkelig rørstøtte eller et forkert udformet ankersystem.
Forskellige ekspansionsledskonfigurationer tjener forskellige krav til bevægelse og tryk. At forstå disse forskelle hjælper købere med at specificere et passende produkt.
| Ledtype | Primær bevægelsesevne | Typisk designovervejelse |
|---|---|---|
| Aksial ekspansionsled | Aksial kompression og forlængelse | Kræver passende ankre og føringer for at styre rørsystemet. |
| Universal ekspansionsled | Primært sideværts bevægelse, med vinkelevne afhængigt af design | To bælg forbundet med en centerspole giver større bevægelsesfleksibilitet. |
| Hængslet ekspansionsled | Vinkelbevægelse i et defineret plan | Hængselhardware styrer bevægelse og hjælper med at begrænse tryktryk. |
| Kardan ekspansionsled | Vinkelbevægelse i flere planer | Kardan-hardware styrer rotationen, mens den håndterer tryktryk. |
| Trykbalanceret ekspansionsfuge | Bevægelse i henhold til dens specifikke konfiguration | Designet til at balancere tryktryk, hvor konventionel fastholdelse er uegnet. |
| Eksternt tryksat ekspansionsfuge | Aksial bevægelse, afhængig af design | Kan være velegnet til applikationer, der kræver betydelig aksial kompressionskapacitet. |
Bevægelseskapaciteten for hver konfiguration afhænger af dens geometri, bælgkonstruktion, tryk, temperatur og træthedskrav. Ingeniører bør bekræfte de tilladte kombinerede bevægelser i stedet for at tilføje individuelle bevægelsesklassificeringer uden verifikation.
Materialevalg påvirker korrosionsbestandighed, temperaturkapacitet, fleksibilitet og træthedsydelse. Den korrekte specifikation skal tage højde for procesmediet samt de mekaniske forhold, der opleves under driften.
Tianshuns offentliggjorte produktoplysninger viser følgende typiske muligheder. Disse er referenceområder og bør ikke tolkes som samtidige vurderinger for hvert design.
| Parameter | Udgivet Typisk rækkevidde eller mulighed | Hvad købere bør bekræfte |
|---|---|---|
| Nominel diameter | DN50–DN3000; større eller ikke-standardstørrelser kan overvejes | Faktisk forbindelsesstørrelse, længde ansigt til ansigt og krav til tegning |
| Designtryk | PN10, PN16, PN25, PN40 | Trykklassificering ved den specificerede driftstemperatur |
| Design temperatur | -196°C til +800°C | Tilladt temperatur for det valgte materiale og konstruktion |
| Bælgemateriale | SS304, SS316L, Inconel 625 og andre muligheder | Korrosionskompatibilitet og materialecertificering |
| Forbindelser | Flangede eller svejsede ender | Gældende flangestandard, dimensioner og svejsekrav |
| Træthedsliv | 1.000, 3.000 eller 5.000 cyklusser for specificerede designs | Beregnet cykluslevetid under de faktiske bevægelses- og trykforhold |
Faktisk tilladt tryk, temperatur og bevægelse skal verificeres for det valgte led. Disse parametre er indbyrdes afhængige, og den mest krævende værdi i én kategori gælder ikke automatisk, når andre driftsbetingelser ændres.
Ekspansionsled af metalbælge bruges på tværs af industrier, hvor kontrolleret rørbevægelse og pålidelig indeslutning er vigtig.
For hver applikation skal ingeniører evaluere væskesammensætning, designtryk, driftstemperatur, opstarts- og nedlukningscyklusser, vibrationer og potentielle transiente belastninger. Disse detaljer bestemmer, om en metalbælgsamling er egnet, og hvilken konfiguration der skal specificeres.
En pålidelig udvælgelsesproces starter med nøjagtige driftsdata. Valg af en samling udelukkende baseret på nominel rørdiameter kan resultere i utilstrækkelig bevægelseskapacitet eller en uegnet trykværdi.
Tianshun leverer standard og tilpassede ekspansionsfugemuligheder for metalbælge. For ikke-standardiserede systemer hjælper deling af rørtegninger og driftsdata ingeniørteamet med at vurdere den nødvendige konfiguration og specifikationer.
Selv en korrekt designet ekspansionsfuge kan svigte for tidligt, hvis den monteres forkert eller udsættes for bevægelse uden for de angivne grænser. Installation og vedligeholdelse skal derfor følge de godkendte tegninger og producentens anvisninger.
Under service skal du kontrollere for synlige deformationer, korrosion, lækage, usædvanlige vibrationer og beskadigelse af beskyttende komponenter. Gennemgå eventuelle ændringer i driftsbetingelser, der kan påvirke udmattelseslevetid eller bevægelseskapacitet. Inspektionsintervaller bør baseres på servicens sværhedsgrad, udstyrets kritikalitet og det gældende vedligeholdelsesprogram.
Ved højtryks-, højtemperatur- eller farlige medier skal inspektion og reparation udføres af kvalificeret personale under de relevante sikkerhedsprocedurer. En beskadiget bælg bør ikke tages i brug igen uden en passende teknisk vurdering.
Dens hovedformål er at imødekomme specificerede rørbevægelser forårsaget af termisk ekspansion, sammentrækning eller anden forskydning, samtidig med at det hjælper med at håndtere de belastninger, der overføres gennem rørsystemet.
En aksial ekspansionssamling rummer primært kompression og forlængelse langs rørets midterlinje. Et universal ekspansionsled bruger to bælgelementer adskilt af en midterspole for at rumme større sideværts bevægelse, med yderligere vinkelevne afhængigt af dens design.
Der er ikke et enkelt bedste materiale til enhver applikation. SS304, SS316L, SS321, Inconel 625 og andre legeringer kan være passende under forskellige forhold. Udvælgelsen bør baseres på væskekompatibilitet, temperatur, tryk, træthedskrav og producentens tekniske vurdering.
Levetiden afhænger af antallet og størrelsen af bevægelsescyklusser, tryk, temperatur, korrosion, vibrationer, installationskvalitet og vedligeholdelse. Anmod om en beregning af træthedslevetid for den specificerede driftsramme i stedet for at stole på et estimat for universel levetid.
Nej. Ekspansionsfuger erstatter generelt ikke behovet for passende rørstøtter, ankre og føringer. Disse komponenter styrer rørvægt, justering og bevægelse, så samlingen fungerer inden for dens designgrænser.
Tianshuns produktinformation beskriver standard- og kundetilpassede designs, herunder ikke-standarddimensioner og forskellige materialevalg. Købere bør give tegninger, driftsbetingelser, bevægelseskrav og forbindelsesdetaljer for at bekræfte gennemførligheden og indhente et designspecifikt tilbud.
Et metalbælgeudvidelsesled er en vigtig komponent i industrielle rørsystemer, der skal rumme termisk bevægelse, håndtere forskydning og beskytte tilsluttet udstyr mod for store mekaniske belastninger. Pålidelig ydeevne afhænger af valg af det rigtige bælgmateriale, bevægelseskonfiguration, trykklassificering og udmattelseslevetid, samtidig med at den korrekte installation og støttedesign sikres. Tianshun tilbyder standard- og kundetilpassede løsninger til en række industrielle rørledningskrav med materialesporbarhed og inspektionsmuligheder beskrevet i produktinformationen. For at identificere en passende konfiguration til dit projekt, gennemgå Tianshun Metal Bælge-udvidelsesled-specifikationerne ogkontakt osmed dine driftsparametre, tekniske tegninger og indkøbskrav for at diskutere materialevalg, tilpasset design og en løsning skræddersyet til dit rørledningssystem.
