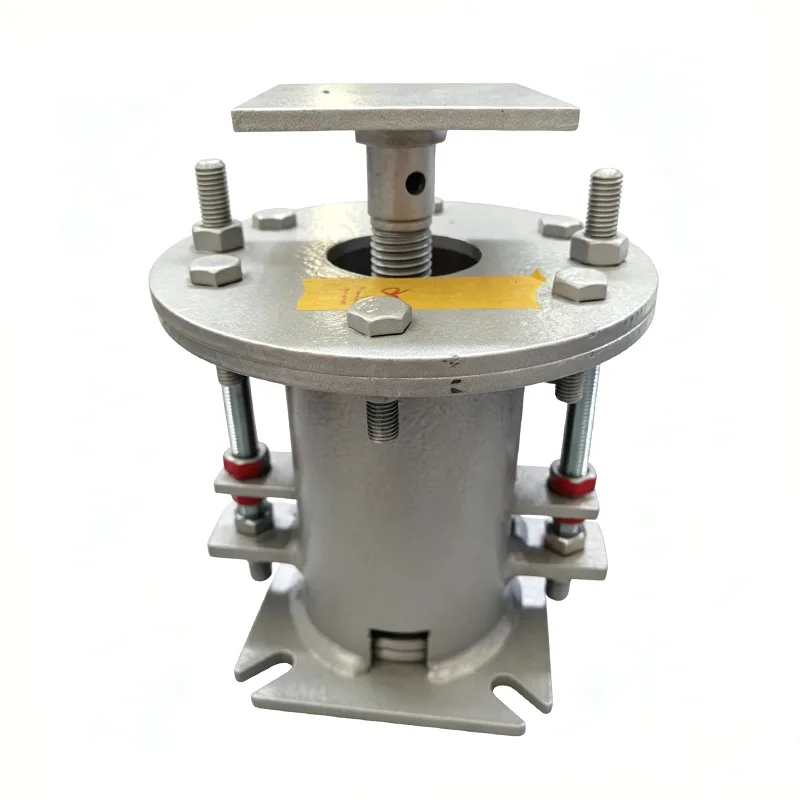

Spring Hanger Support

Fjederophængsstøtter er kritiske støttekomponenter i rørsystemer, designet til at bære rørvægt, absorbere termisk forskydning og vibrationer. Ved at stole på fjedrenes elastiske deformation kompenserer de for rørbevægelser forårsaget af temperaturændringer og begrænser overdreven vibration, hvilket sikrer sikker og stabil drift af hele rørsystemet. Fremstillet af Yangzhou Tianshun Piping, vores fjederophæng er konstrueret og produceret i nøje overensstemmelse med internationale standarder for at opfylde kravene til rørstøtte til forskellige arbejdsforhold.

Denne figur viser belastningsforskydningspræstationskurven for en variabel fjederstøtte/ophæng, inklusive nøgleparametre for belastning og forskydning for at verificere produktets belastningsbærende nøjagtighed og driftssikkerhed.

Hver enhed er underlagt belastningskalibrering og ydeevnetest før forsendelse. Indstillingsbelastningsafvigelsen kontrolleres inden for ±5 %, i overensstemmelse med den internationale standard ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterne opfylder tekniske krav til el-, petrokemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 må den maksimalt tilladte belastningsvariabilitet for variable fjederenheder ikke overstige 25 % af driftsvarm belastning inden for fuld arbejdsvandring.

Load‑displacement curve obtained from the type test of a constant spring support/hanger. The horizontal axis stands for displacement while the vertical axis represents load. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

This type test verifies load constancy, full‑travel stability and operational reliability of constant spring units. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

Produktstruktur

Standard fjederophængsstøtter består af følgende hoveddele:

▶  Fjedersamling: Fremstillet af højkvalitets fjederstål, underlagt streng varmebehandling og belastningstest.

▶  Hus: Kulstofstål svejset struktur med anti-korrosions overfladebehandling.

▶  Justereskrue: Bruges til at justere belastning og højde under installationen.

▶  Tilslutningstilbehør: Inklusive løfteøjer, ophængsstænger og møtrikker, som kan vælges efter krav på stedet.

▶  Forskydningsindikator: Viser tydeligt den faktiske rørforskydning for nem installation og vedligeholdelse.

Kernefunktioner

▶  Bredt belastningsområde: Belastningsværdier fra 10N til 100.000N, velegnet til de fleste industrielle rørapplikationer.

▶  Superior forskydningskompensation: Maksimal forskydning op til 200 mm, der effektivt absorberer rørudvidelse og sammentrækning fra temperaturvariationer.

▶  Kompakt struktur: Pladsbesparende design til installation i smalle rørgallerier.

▶  Nem installation og justering: Udstyret med dedikerede justeringsenheder til finjustering af belastningen selv under rørdrift.

▶  Lang levetid: Alle nøglekomponenter anvender førsteklasses materialer og består en streng kvalitetsinspektion.

Ydeevne fordele

Tekniske parametre

Ansøgningsfelter

Fjederophængsstøtter er meget udbredt i industrisektorer med strenge krav til rørforskydning og vibration:

▶  Damp- og vandrørsystemer til termiske kraftværker og atomkraftværker

▶  Procesrør til petrokemiske anlæg

▶  Kryogene rørledninger ved LNG- og LPG-modtageterminaler

▶  Ovn- og kolonnerør i olieraffinaderier

▶  Rørnet til centralvarme i byer

▶  Sanitetsrør til medicinal- og fødevareindustrien

Produktion & Kvalitetskontrol

Alle produkter gennemgår en omfattende intern test inden forsendelse.

Intern test omfatter: dimensionel og visuel inspektion, PMI (positiv materialeidentifikation), hårdhedstestning, MT/PT ikke-destruktiv testning (hvor relevant), fjederbelastningstest (med belastningsforskydningskurver) og måling af belægningstykkelse.

Fabrikstestrapporter (FTR) og materialetestrapporter (MTR) leveres.

Intern test udgør ikke tredjepartstest akkrediteret af ILAC. Tredjeparts vidnet test eller laboratorietest er tilgængelig som en separat, valgfri service.

Valgfri tredjepartsinspektionstjenester (angivet separat):

1. Materialetestning: kemisk sammensætningsanalyse, trækprøvning, Charpy lavtemperatur slagtest og hårdhedstest.

2. Svejse-NDT: Magnetisk partikeltestning (MT), væskegennemtrængningstestning (PT), ultralydstestning (UT) og radiografisk testning (RT).

3. Afprøvning af fjederbelastningsydelse, herunder belastnings-forskydningskurver.

4. Varmgalvanisering/epoxybelægning korrosionsbeskyttelseskontrol.

5. Vidne til test, fabriksovervågning og inspektion før forsendelse (PSI).

Vores produktbelastningsnøjagtighed, teststandarder og dokumentationssystemer er benchmarked i forhold til LISEGAs internationale rørstøttesystem. I modsætning til standard indenlandske producenter, der kun leverer selve produktet, leverer vi en last-forskydningskurve med hver fjederenhed; vi letter også tredjeparts SGS-test og vidnede inspektioner og understøtter dokumentgennemgange af PE/CPE-ingeniører til oversøiske projekter.

Tilpasningstjenester

Ud over standardprodukter leverer vi skræddersyede løsninger baseret på kundernes specifikke krav:

▶  Tilpasset design til fjederophæng med særlige krav til belastning og forskydning

▶  Materialevalg til ekstreme arbejdsforhold såsom høje temperaturer, lave temperaturer og korrosive miljøer

▶  Tilpassede ikke-standardforbindelsestyper og installationsdimensioner

▶  Understøttelse af rørspændingsanalyse og udvælgelse af bøjler
