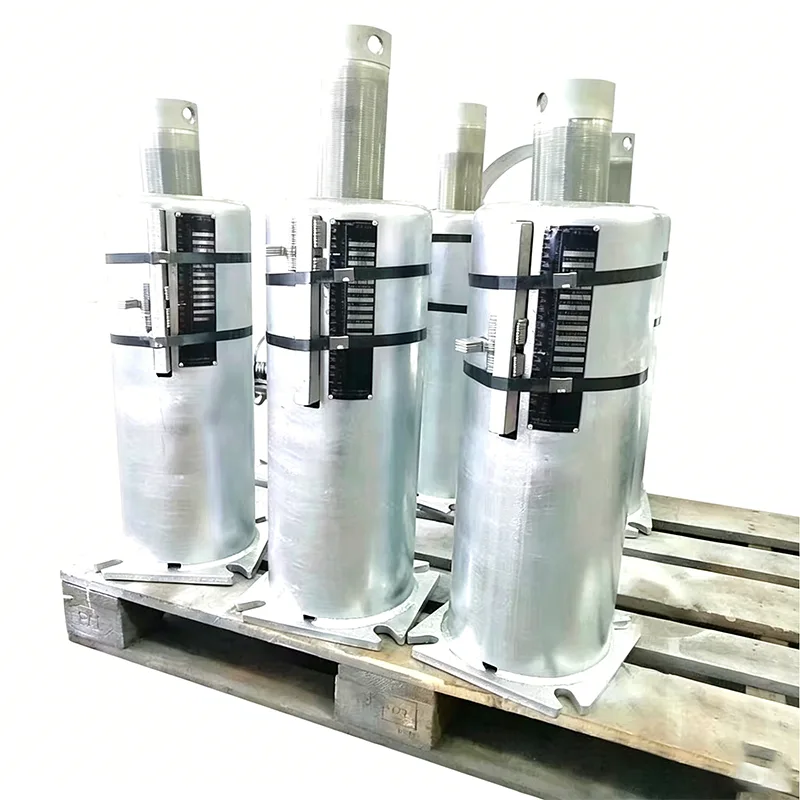

Kraftværks fjederstøtter

Yangzhou Tianshun Pipeline Technology Co., Ltd. er baseret på 14 års erfaring med rørledningsstøtte/ophæng og kraftværksstøtteløsninger, og leverer kraftværksfjederstøtter til termisk kraft, atomkraft og kombinerede kraftværker. Disse produkter er konstrueret til at kontrollere termisk forskydning og spændingsfordeling i højtemperatur- og højtryksrørledninger og beskytter kritiske grænseflader mellem hovedudstyr såsom kedler og dampturbiner. De følgende detaljer dækker produktegenskaber, tekniske fordele og specifikke anvendelsessteder.

Produktegenskaber

Kraftværksfjederstøtter er specialfremstillet baseret på resultater fra rørledningsspændingsanalyse, med kerneegenskaber fokuseret på belastningsfastholdelse, forskydningstilpasningsevne og langsigtet driftsstabilitet.

Belastnings-forskydningsmekanisme: Fås i to konfigurationer: variable fjederophæng/støtter og fjederophæng/støtter med konstant kraft. Variable fjederenheder bærer belastning med lineær stivhed, mens enheder med konstant kraft leverer næsten konstant støttekraft gennem hele arbejdsslaget, med afvigelse kontrolleret inden for 5 %, hvilket eliminerer yderligere stress i rørledninger forårsaget af fluktuerende støttekræfter.

Materiale- og temperaturkompatibilitet: Fjederelementer er fremstillet af legeret fjederstål inklusive 60Si2Mn og 50CrVA. Strukturelle komponenter kan fremstilles af kulstofstål, varmebestandigt legeret stål eller rustfrit stål. Det overordnede tilladte driftstemperaturområde dækker -196°C til +650°C, hvilket matcher alle rørledningskrav fra lavtemperatur fødevand til højtemperatur hoveddamp.

Installations- og idriftsættelsesdesign: Hver støtte/ophæng er udstyret med en installationslåsestift og belastningsforskydningstypeskilt. Fjern blot låsestiften efter installation i kold tilstand for at aktivere driften. Navnepladedata letter verifikation på stedet af modelnumre og forudindstillede belastninger, hvilket reducerer idriftsættelsestiden markant.

Omfattende intern test: Alle test, inklusive fjederstivhed, kompressionsafbøjning og overfladebelægningstykkelse, udføres i vores eget laboratorium for at sikre ensartet ydeevne på tværs af produktionsbatcher. Hver enhed gennemgår tre kompressionscyklusser med fuld slag med stivhedskurveregistrering før forsendelse.

Med disse designfunktioner opretholder kraftværkets fjederstøtter den forudbestemte elevation af rørsystemer under kombinerede forhold med lineær termisk udvidelse og kontinuerlig vibration, hvilket reducerer sandsynligheden for uplanlagte nedlukninger.

Tekniske fordele

I kraftværksrørledningsdesign, sammenlignet med rent stive understøtninger eller rørklemmefiksering, leverer elastiske støtteløsninger direkte forbedringer i spændingskontrol, udstyrsbeskyttelse og installationstilpasning. Den tekniske værdi af kraftværksfjederstøtter afspejles i følgende aspekter:

Effektiv termisk forskydningskompensation: Stive understøtninger kan ikke absorbere rørledningens termiske udvidelse, hvilket ofte fører til binding af rørsystemet, løftende støtte eller overbelastning. Elastiske bøjler/støtter bærer belastningen lineært eller konstant, når rørledningen forskydes, og holder spændingsniveauer inden for de tilladte grænser specificeret af koder som ASME B31.1.

Reduceret kraft og moment ved hovedudstyrsgrænseflader: Kedelsamlinger og turbinedampindtag er ekstremt følsomme over for kræfter og momenter. Efter justering med fjederophæng/understøtninger reduceres grænsefladetryk markant, hvilket forhindrer svejserevner og flangelækager. Dette er en kritisk foranstaltning til at forlænge vedligeholdelsesintervallerne for turbinehuse, hoveddampventiler og andet udstyr.

Vibrationstransmissionsdæmpning: Kraftværksrørledninger er tilbøjelige til vibrationer under højhastighedsdamp eller tofasede strømningsforhold. Fjederstøttesystemer justerer støttestivheden til et optimalt område gennem elastiske elementer, og når de kombineres med dæmpere, spreder de effektivt vibrationsenergi for at forhindre strukturel træthed.

Generøs installationstolerance på stedet: Fjederophæng/understøtninger tillader finjustering inden for et bestemt højdeområde, hvilket kompenserer for afvigelser i civile fundamenter og installation af rørledninger i kold tilstand. Fjederenheder med konstant kraft er ofte udstyret med hydrauliske eller skrue hjælpejusteringsanordninger til præcis justering på stedet.

Langtidsdrift og anti-afspænding: Med anti-afspændingsfjederdesign og korrosionsbestandige overfladebehandlinger (varmforzinkning, Dacromet osv.), er nedbrydningen af ​​støttekraften minimal. Over 70 % af vores opfølgende ordrer fra oversøiske projekter kommer fra gentagne kunder, hvilket til en vis grad afspejler vores supportprodukters langsigtede pålidelighed.

Produktapplikationer

Kraftværksfjederstøtter er primært installeret på kritiske steder i kraftværkets damp-vand-cirkulation og højtemperatur-røggassystemer. Kombineret med dæmpere, stive stivere og andre komponenter danner de et komplet rørlednings fleksibelt fastholdelsessystem.

Kedelområde: Anvendes på hoveddamprørledninger, varme og kolde genopvarmningsrørledninger, overhedningsudløbskanaler osv. Absorberer lodret og vandret termisk forskydning af kedellegemet og forbindende rørledninger, forhindrer overdreven spænding ved samlerørsdyseforbindelser og reducerer risikoen for svejserevner.

Turbineområde: Installeret på hoveddamprør, højtemperatur-genopvarmningsdamprør og højtryks-bypass-rørledninger. Gennem præcis støtte, begrænser de kræfter og momenter, der overføres til turbinegrænseflader, sikrer akseljusteringsnøjagtighed og reducerer virkningen af ​​vibrationer på turbinehuse.

Højtryksfødevandssystem: På højtryksfødevandsrørledninger og tempereringsvandrørledninger understøtter fjederophæng/støtter kraftige rørledninger, mens de tilpasser sig temperaturændringer, opretholder rørledningens hældning og undgår kavitation eller vandslagsproblemer forårsaget af begrænset forskydning.

Røggas- og afsvovlings-/denitrifikationssystem: Til røggas-/luftkanaler med stor diameter, GGH-indløbs-/udløbskanaler og tilslutningskanaler til afsvovlingstårn. Disse tyndvæggede strukturer oplever betydelig termisk udvidelse. Fjederstøtter kompenserer for denne forskydning, reducerer flangeforbindelsesspændingen og arbejder sammen med ekspansionsfuger for at beskytte hele røggassystemet.

Nuclear Power Conventional Island: Anvendes på sekundært kredsløbs hoveddamp, hovedfødevand og andre rørledninger. Opfylder kravene til atomkraftkonsistenskontrol og leverer komplette materialekvalitetscertifikater og støttefunktionskvalifikationsrapporter.

Kvalitetssikring og fabrikskapacitet

Vores fabrik i Jiangsu-provinsen er udstyret med fuldautomatiske bælgproduktionslinjer, CNC skære- og svejsesystemer og et certificeret ikke-destruktiv testhold (NDT). Fra rå fjedertråd, der kommer ind til færdigt produkt, gennemgår Power Plant Spring Supports streng kontrol ved følgende kontrolpunkter: verifikation af råmaterialevarmetal og fysiske/kemiske rapporter, hårdhed og metallografisk inspektion efter fjedervarmebehandling, fuldslagsstivhedstest af færdige produkter og overfladebelægningstykkelse og vedhæftningstest.

Vores kvalitetsstyringssystem er certificeret til ISO 9001:2015, og alle produkter overholder internationale standarder, herunder ASME, CE og API. Fuldstændig acceptdokumentation kan leveres i henhold til projektets krav.

Engineering Support & Services

Med udgangspunkt i vores erfaring med at levere rørledningsudstyr til over 45 lande verden over, tilbyder vi omfattende udvalg, installation og langsigtet teknisk support til hver batch af kraftværksfjederstøtter:

▶  Udvalgsberegning: Modtag rapporter om rørledningsspændingsanalyse og anbefal passende støtte-/ophængstyper, fjederkonstanter og installationshøjder.

▶  Hurtig respons: Tekniske forespørgsler og tilbud før salg besvares inden for en arbejdsdag.

▶  On-Site Supervision & Witnessing: Støt kunde- eller tredjeparts-on-site bevidning af testprocesser.

▶  Installations- og idriftsættelsesvejledning: Giv detaljerede installationsvejledninger og anbefalinger til justering af kold tilstand, med fjernvideohjælp tilgængelig, når det er nødvendigt.

▶  Reservedelsservice: Opbevar fjederkalibreringsregistreringer for hver produktionsbatch, hvilket muliggør hurtig levering af udskiftningsfjederenheder.

For diskussioner om Power Plant Spring Support-konfigurationsløsninger til specifikke projekter eller for at få relevante projektreferencer, kontakt venligst vores tekniske salgsteam. Vi vil levere detaljerede last-forskydningsberegningsark og anbefalede layout baseret på faktiske arbejdsforhold, snarere end blot en liste over standardmodeller, hvilket hjælper dig med at kontrollere de samlede indkøbsomkostninger og samtidig sikre sikker drift af rørledningen.
