Variabel fjederstøtte til rørledninger en væsentlig komponent til industrielle rørsystemer, der oplever lodrette bevægelser forårsaget af termisk ekspansion, sammentrækning, vibrationer eller ændrede driftsforhold.Tianshunfremstiller standardiserede og tilpassede fjederstøtteløsninger designet til at balancere rørledningsbelastninger, rumme kontrolleret forskydning og hjælpe med at beskytte tilsluttet udstyr i krævende applikationer såsom kraftværker, petrokemiske faciliteter, olie- og gassystemer og vandbehandlingsprojekter.
Et korrekt konstrueret rørstøttesystem skal gøre mere end at bære den statiske vægt af en rørledning. Industrielle rør kan bevæge sig, efterhånden som temperaturer og driftsbetingelser ændres, hvilket skaber yderligere kræfter ved understøtninger, udstyrsdyser, ventiler, flanger og strukturelle forbindelser. En variabel fjederstøtte til rørledningen bruger de elastiske egenskaber fra en fjeder til at give kontinuerlig støtte og samtidig tillade kontrolleret lodret bevægelse. Denne artikel forklarer dets arbejdsprincip, nøglekomponenter, tekniske specifikationer, applikationer, udvælgelsesfaktorer og fremstillingsovervejelser, og hjælper ingeniører og industrielle købere til at forstå, hvornår variabel fjederstøtte er en passende løsning.
Indholdsfortegnelse
- Hvad er en variabel fjederstøtte til rørledningen?
- Hvorfor er der behov for variabel fjederstøtte?
- Hvordan fungerer en variabel fjederstøtte?
- Hvad er de vigtigste tekniske specifikationer?
- Hvad er hovedkomponenterne?
- Hvad er de vigtigste fordele?
- Hvor bruges variabel fjederstøtte?
- Hvordan skal du vælge den rigtige fjederstøtte?
- Hvorfor betyder produktionskvalitet noget?
- Hvordan er det sammenlignet med andre rørstøtter?
- Ofte stillede spørgsmål
- Konklusion

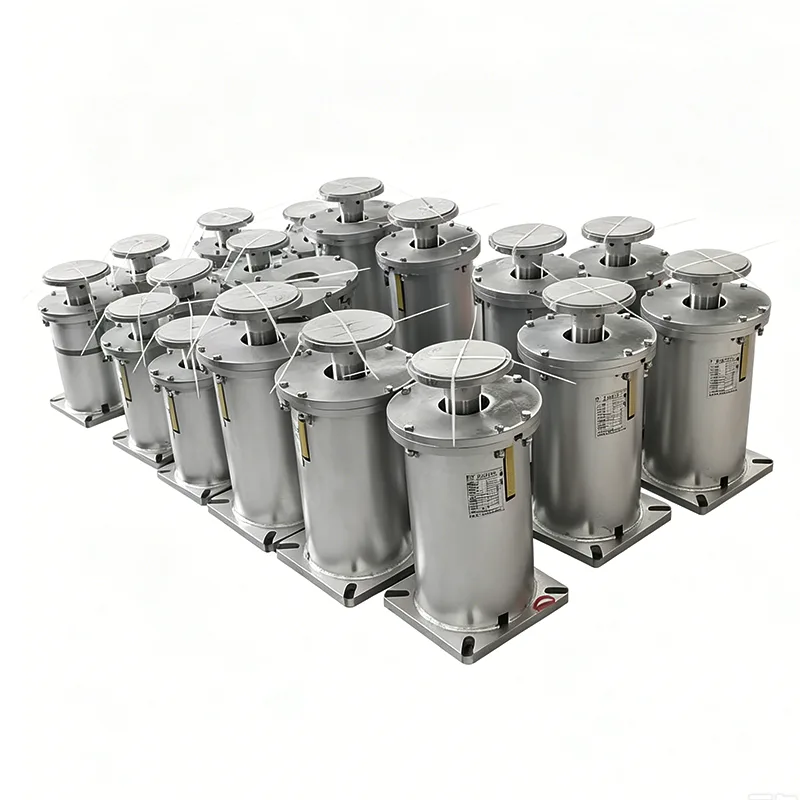

Hvad er en variabel fjederstøtte til rørledningen?
En variabel fjederstøtte til rørledninger er en elastisk mekanisk støtte, der er designet til at bære vægten af rørledninger, mens den tager højde for lodret forskydning. I stedet for fuldstændigt at begrænse rørledningens bevægelse, bruger den en fjedermekanisme til at give en støttekraft, der ændres i henhold til fjederafbøjningen.
Dette design er især nyttigt til industrielle rørledninger, der er udsat for temperatursvingninger. For eksempel kan en damprørledning bevæge sig lodret, når den opvarmes under drift og trækker sig sammen efter nedlukning. En stiv støtte kan begrænse denne bevægelse og overføre uønskede kræfter til rørsystemet. En variabel fjederstøtte giver kontrolleret fleksibilitet, mens den fortsætter med at bære den nødvendige belastning.
Tianshun har fremstillet pipeline-støtteprodukter siden 2012 og rapporterer at levere mere end 800.000 sæt til industrielle projekter verden over. Dens variable fjederstøtteserie omfatter flere konfigurationer, belastningskapaciteter, rejsemuligheder og skræddersyede løsninger til forskellige tekniske krav.
Hvorfor er der behov for variabel fjederstøtte?
Pipeline engineering involverer en balance mellem strukturel støtte og kontrolleret bevægelse. En rørledning skal forblive tilstrækkelig understøttet uden at skabe overdreven sekundær spænding, når dens position ændres under drift.
- Termisk bevægelse:Optager kontrolleret lodret forskydning forårsaget af opvarmning og afkøling.
- Belastningsfordeling:Vedligeholder kontinuerlig støtte til rør og tilhørende komponenter.
- Stresshåndtering:Hjælper med at reducere for store kræfter, der overføres til tilsluttet udstyr.
- Vibrationskontrol:Giver en elastisk støttemekanisme til betjening af rørsystemer.
- Beskyttelse af udstyr:Hjælper med at reducere uønsket belastning omkring følsomme dyser, flanger og forbindelser.
- Teknisk fleksibilitet:Forskellige konfigurationer kan vælges i henhold til installationsforholdene.
Det korrekte valg bør baseres på faktiske tekniske parametre snarere end rørdiameter alene. Rørledningsvægt, driftstemperatur, lodret forskydning, installationsposition og tilgængelig strukturel plads påvirker alle støttevalg.
Hvordan fungerer en variabel fjederstøtte?
Det grundlæggende funktionsprincip er baseret på fjederens elastiske opførsel. Når rørledningen bevæger sig lodret, afbøjes fjederen, og dens støttekraft ændres tilsvarende. Dette gør det muligt for støtten at følge rørledningens bevægelse, mens den fortsætter med at bære lasten.
Når en understøttet rørledning bevæger sig nedad, komprimeres fjederen yderligere, og dens støttekraft øges. Når rørledningen bevæger sig opad, falder fjederkompressionen, og støttekraften falder. Den resulterende belastningsvariation styres inden for det beregnede driftsområde.
Denne egenskab gør variable fjederstøtter velegnede til systemer, hvor der forventes vertikal termisk bevægelse, men en vis mængde belastningsvariation er acceptabel. Til applikationer, der kræver ekstremt lav støttekraftvariation over et stort vandringsområde, kan ingeniører i stedet overveje en konstant fjederstøtte.
Hvad er de vigtigste tekniske specifikationer?
Tekniske specifikationer bør matches til det faktiske rørdesign. Tianshun leverer flere konfigurationer beregnet til at dække forskellige industrielle driftsforhold.
| Specifikation | Typisk rækkevidde eller option | Ingeniørformål |
|---|---|---|
| Support konfiguration | Type A, B, C, D, E, F, G | Giver installationsfleksibilitet |
| Fjederstørrelse | Nr. 0–Nej. 22 | Matcher forskellige belastningskrav |
| Rejserækkevidde | 30, 60, 90, 120, 180 mm | Optager forskellige vertikale bevægelser |
| Driftsbelastning | 0,2–400 kN | Understøtter forskellige rørledningsbelastninger |
| Bevægelsesretning | Opad / Nedad | Matcher forventet termisk forskydning |
| Belastningsvariabilitet | ≤25% standard | Styrer understøttende kraftvariation |
| Materiale til hus | Kulstofstål Q235/Q355 | Giver strukturel styrke |
| Overfladebehandling | Varmgalvaniseret / malet | Forbedrer miljømæssig holdbarhed |
Da driftsbetingelserne varierer fra et projekt til et andet, bør disse værdier behandles som udvælgelsesreferencer snarere end en erstatning for projektspecifikke tekniske beregninger.
Hvad er hovedkomponenterne?
En variabel fjederstøtte kombinerer normalt flere mekaniske komponenter i én styret støttesamling. Hver del bidrager til pålidelig drift og installation.
- Skrueformet fjeder:Det primære elastiske element, der genererer støttekraften.
- Øvre og nedre forbindelsesplader:Forbind støtten med rørledningssamlingen og strukturelle elementer.
- Belastningsindikator:Giver information om fjederposition, belastning eller forskydning.
- Låseanordning:Hjælper med at sikre fjederen under transport, installation og idriftsættelse.
- Beskyttende hus:Hjælper med at beskytte fjedermekanismen mod støv, regnvand og miljøforurening.
Til krævende industriprojekter bør komponentvalg tage højde for driftstemperatur, korrosionseksponering, belastningsforhold, vedligeholdelseskrav og installationsmiljø.
Hvad er de vigtigste fordele?
Den største fordel ved en variabel fjederstøtte til rørledninger er dens evne til at kombinere laststøtte med kontrolleret lodret bevægelse. Dette gør det til et praktisk valg for mange termisk aktive rørsystemer.
- Kontrolleret termisk forskydning:Fjedermekanismen følger lodret rørbevægelse uden helt at begrænse rørledningen.
- Forudsigelig belastningsvariation:Støttekraften ændres i henhold til fjederafbøjning inden for det beregnede område.
- Bredt udvalg af specifikationer:Forskellige fjederstørrelser og vandringsområder gør det muligt for ingeniører at tilpasse støttekapaciteten til projektets krav.
- Fleksibel installation:Flere støttekonfigurationer kan rumme forskellige strukturelle arrangementer.
- Bekvemmelighed ved vedligeholdelse:Modulære komponenter kan forenkle inspektion, udskiftning og servicering.
- Tilpasning:Særlige krav til belastning, forskydning, materiale eller dimensioner kan tages i betragtning ved ikke-standardiserede projekter.
Hvor bruges variabel fjederstøtte?
Variable fjederstøtter overvejes almindeligvis til industrielle rørsystemer, hvor lodrette bevægelser forekommer under normal drift. Typiske anvendelser omfatter:
- Damp- og fødevandsledninger i termiske kraftværker
- Kondensat og hjælperørsystemer
- Petrokemiske procesrørledninger
- Tilslutningsrørledninger til varmeveksler
- Olie- og gastransportsystemer
- Naturgas kompressorstationer og ventilkamre
- Centralvarmenet
- Vand- og spildevandsbehandlingsanlæg
- Skibs- og offshore rørsystemer
For eksempel i en højtemperatur proceslinje kan gentagen opvarmning og afkøling få rørets højde til at ændre sig. Korrekt udvalgte fjederstøtter kan optage denne bevægelse, mens de bibeholder støtten til rørledningen gennem hele driftscyklussen.
Hvordan skal du vælge den rigtige fjederstøtte?
Korrekt udvælgelse starter med nøjagtige projektdata. Køb af en fjederstøtte kun baseret på nominel rørstørrelse kan resultere i en uegnet belastningskapacitet eller vandringsområde.
Ingeniører og købere bør forberede følgende oplysninger, før de anmoder om et tilbud:
- Driftsbelastning af rørledningen
- Installeret eller kold belastning
- Drift eller varm belastning
- Forventet lodret forskydning
- Bevægelsesretning
- Driftstemperatur
- Rørledning og isoleringsvægt
- Installationssted og ledig plads
- Påkrævet materiale og overfladebehandling
- Gældende projektstandarder og dokumentation
Ved at give fuldstændige oplysninger kan en professionel leverandør af variabel fjederstøtte anbefale en passende konfiguration og undgå unødvendigt omdesign under installationen.
Hvorfor betyder produktionskvalitet noget?
Fjederstøtteydelse afhænger i høj grad af fjedernøjagtighed, materialekvalitet, dimensionskonsistens, belastningskalibrering og samlingskvalitet. Produktionskontrol er derfor vigtig, når støtten bliver en del af et kritisk industrielt rørsystem.
Tianshun oplyser, at dets produktionsproces omfatter råmaterialeinspektion, CNC-fjederfremstilling, fjederpræstationstest, færdigproduktets dimensionsinspektion, belastningskalibrering og inspektion før levering. Dens kvalitetsstyringssystem er ISO 9001:2015 certificeret, mens virksomheden oplyser, at dens produkter overholder internationale standarder, herunder CE- og API-krav.
For store industrielle ordrer bør købere også overveje, om producenten kan levere passende inspektionsoptegnelser, belastningsdata, materialedokumentation, dimensionsoplysninger og teknisk support. Disse dokumenter kan gøre installation, idriftsættelse og fremtidig vedligeholdelse mere sporbare.
Hvordan er det sammenlignet med andre rørstøtter?
Variable fjederstøtter er ikke beregnet til at erstatte enhver type rørstøtte. Den passende løsning afhænger af mængden af rørledningsbevægelser og den acceptable understøttende kraftvariation.
| Sammenligningsfaktor | Variabel fjederstøtte | Stiv rørstøtte | Konstant fjederstøtte |
|---|---|---|---|
| Lodret bevægelse | Tillader kontrolleret bevægelse | Begrænser generelt bevægelse | Mulighed for større bevægelse |
| Belastningsvariation | Moderat | Kan ændre sig kraftigt med fastholdelsesforhold | Meget lav |
| Typisk anvendelse | Generel termisk forskydning | Minimal forskydning | Stor forskydning eller følsomme systemer |
| Strukturel kompleksitet | Medium | Lav | Højere |
| Omkostningsniveau | Medium | Generelt lavere | Generelt højere |
Den vigtigste skelnen er forholdet mellem bevægelse og støttekraft. En variabel fjederstøtte gør det muligt for støttekraften at ændre sig inden for et defineret område, mens en konstant fjederstøtte er designet til at opretholde en meget mere ensartet støttekraft på tværs af dens vandringsområde.
Ofte stillede spørgsmål
Hvad er hovedfunktionen af en variabel fjederstøtte til rørledning?
Dens hovedfunktion er at understøtte rørledningsbelastninger og samtidig tillade kontrolleret lodret bevægelse forårsaget af termisk ekspansion, sammentrækning, vibrationer eller ændrede driftsforhold.
Hvornår skal der bruges en variabel fjederstøtte i stedet for en stiv støtte?
En variabel fjederstøtte bør overvejes, når rørledningen skal bevæge sig lodret under drift. En stiv støtte er generelt mere passende, hvor bevægelsen er minimal, og tilbageholdenhed er acceptabel.
Hvad er forskellen mellem variable og konstante fjederstøtter?
En variabel fjederstøtte ændrer sin støttekraft, når fjederen afbøjes. En konstant fjederstøtte er designet til at opretholde en næsten konstant støttekraft i hele dens specificerede vandringsområde, hvilket gør den nyttig til applikationer, hvor belastningsvariation skal minimeres.
Hvilke oplysninger kræves ved bestilling af en variabel fjederstøtte?
Vigtig information omfatter normalt driftsbelastning, kold belastning, varm belastning, lodret forskydning, bevægelsesretning, driftstemperatur, installationsforhold, tilgængelig plads, materialekrav og gældende tekniske standarder.
Kan Tianshun levere skræddersyede fjederstøtteløsninger?
Ja. Tianshun leverer standardiserede produkter såvel som kundetilpassede løsninger til specielle belastningskapaciteter, kørselskrav, dimensioner, installationsbegrænsninger, materialer og krav til overfladebehandling.
Konklusion
A korrekt udvalgtVariabel fjederstøtte til rørledningkan give en praktisk balance mellem rørledningsbelastningsstøtte og kontrolleret termisk bevægelse. Ved at tillade lodret forskydning og samtidig opretholde en forudsigelig støttekraft, kan den hjælpe med at håndtere rørspænding og beskytte tilsluttet udstyr inden for elproduktion, petrokemi, olie og gas, vandbehandling og andre industrielle applikationer. Den bedst egnede model bør altid vælges i henhold til faktisk belastning, forskydning, temperatur, installation og strukturelle krav. Med standardiserede konfigurationer, tilpasningsmuligheder, kvalitetskontrolprocedurer og teknisk support kan Tianshun levere fjederstøtteløsninger til en bred vifte af industrielle rørprojekter. Hvis du planlægger et nyt rørledningssystem, udskifter eksisterende understøtninger eller vurderer en tilpasset fjederstøtteløsning,kontakt osmed dine tekniske krav for at diskutere den passende produktkonfiguration og tilbud.
