Artikeloversigt:Et pålideligt støttesystem er afgørende for industrielle rørledninger, der udsættes for termisk ekspansion, sammentrækning, vibrationer og skiftende driftsbelastninger. ENVariabel fjederstøtte til rørledningsørger for kontrolleret lodret bevægelse, mens den kontinuerligt understøtter rørledningen. Med professionel produktionserfaring,Tianshunleverer standardiserede og tilpassede variable fjederstøtteløsninger til kraftværker, petrokemiske anlæg, olie- og gassystemer, kemiske anlæg, vandbehandlingsprojekter og andre krævende industrielle applikationer.
Indholdsfortegnelse
- Hvad er en variabel fjederstøtte til rørledning?
- Hvorfor er der behov for variabel fjederstøtte i industrielle rørledninger?
- Hvordan fungerer en variabel fjederstøtte?
- Hvad er de vigtigste tekniske specifikationer?
- Hvad er hovedkomponenterne?
- Hvad er de vigtigste fordele?
- Hvor bruges variabel fjederstøtte?
- Hvordan skal du vælge den rigtige variabel fjederstøtte?
- Hvordan påvirker produktionskvalitet ydeevnen?
- Hvordan er det sammenlignet med andre rørstøtter?
- Ofte stillede spørgsmål

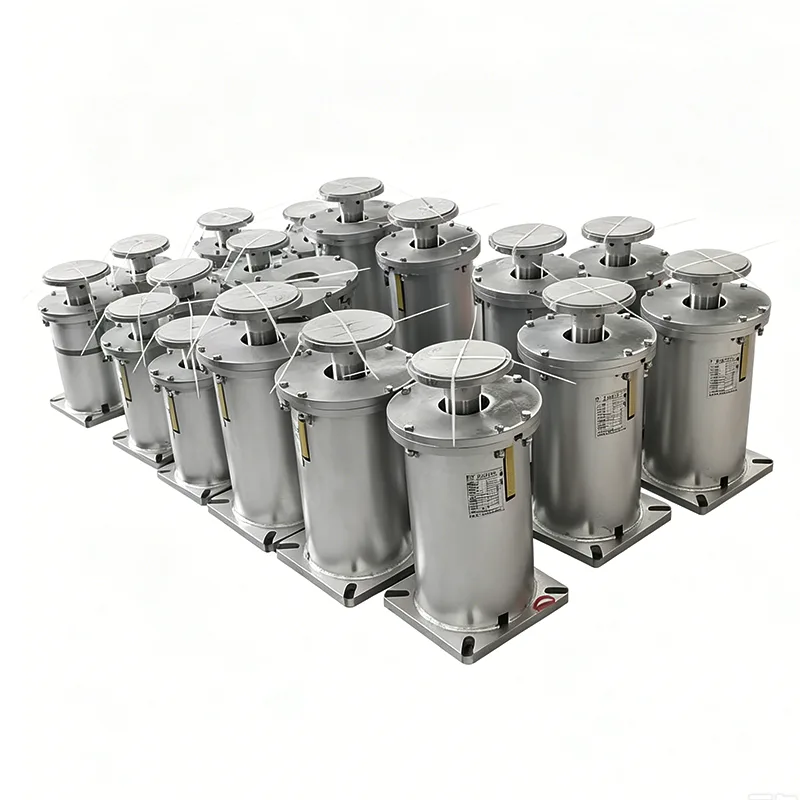

Hvad er en variabel fjederstøtte til rørledning?
A Variabel fjederstøtte til rørledninger en elastisk mekanisk støtte designet til at bære rørledningsbelastninger og samtidig tillade kontrolleret lodret bevægelse. I modsætning til en stiv understøtning, som begrænser bevægelsen, bruger en variabel fjederstøtte fjederens afbøjningsegenskaber til at imødekomme ændringer i rørledningens position.
Industrielle rør kan bevæge sig betydeligt, når driftstemperaturerne ændres. Dampledninger, fødevandssystemer, procesrørledninger, kondensatledninger og andre højtemperatursystemer kan udvide sig under drift og trække sig sammen efter nedlukning. Hvis denne bevægelse ikke styres korrekt, kan for store kræfter overføres til rør, ventiler, flanger, udstyrsdyser og strukturelle forbindelser.
En korrekt valgt fjederstøtte hjælper med at fordele disse kræfter, mens den opretholder en forudsigelig støttebelastning. Tianshuns produktsortiment omfatter standard og tilpassede konfigurationer designet til forskellige belastningskapaciteter, rejsekrav, installationsforhold og industrielle miljøer.
Hvorfor er der behov for variabel fjederstøtte i industrielle rørledninger?
Rørledningsstøtte er ikke blot et spørgsmål om at holde et rør på plads. Et korrekt konstrueret støttesystem skal rumme vægt, termisk bevægelse, vibrationer og driftsforhold uden at skabe overdreven sekundær belastning.
Variable fjederstøtter er særligt nyttige, når en rørledning har behov for vertikal forskydningskompensation, men ikke kræver den ekstremt lave belastningsvariation, der er forbundet med en konstant fjederstøtte.
- Termisk udvidelseskompensation:Tillader kontrolleret lodret bevægelse, når rørledningens temperatur ændres.
- Belastningsfordeling:Giver kontinuerlig support til rørledninger og tilhørende komponenter.
- Stressreduktion:Hjælper med at reducere for store kræfter, der overføres til tilsluttet udstyr.
- Vibrationsstyring:Giver en elastisk støttemekanisme til betjening af rørsystemer.
- Beskyttelse af udstyr:Hjælper med at reducere risikoen for overbelastning ved følsomme tilslutningspunkter.
- Installationsfleksibilitet:Forskellige konfigurationer kan vælges i henhold til projektets krav.
Til ingeniørprojekter bør støtten altid vælges baseret på faktisk rørledningsvægt, bevægelse, driftstemperatur, installationsposition og strukturelle forhold i stedet for blot at vælge en støtte baseret på rørdiameter.
Hvordan fungerer en variabel fjederstøtte?
Funktionsprincippet for en variabel fjederstøtte er baseret på forholdet mellem fjederafbøjning og påført belastning. Rent praktisk genererer fjederen en støttekraft, der ændrer sig, når rørledningen bevæger sig lodret.
Når rørledningen bevæger sig nedad, presses fjederen yderligere sammen, og støttekraften øges. Når rørledningen bevæger sig opad, falder fjederkompressionen, og støttekraften falder tilsvarende. Denne kontrollerede ændring gør det muligt for støtten at følge rørledningens bevægelse, mens den fortsætter med at bære lasten.
Forskellen mellem kold belastning og varm belastning er derfor en vigtig overvejelse under teknisk design. Støtten skal være korrekt kalibreret, så dens driftstilstand forbliver inden for den tilladte belastningsvariation og vandringsområde.
Til applikationer, hvor lodret forskydning er moderat, og en vis grad af belastningsvariation er acceptabel, kan en variabel fjederstøtte give en effektiv balance mellem ydeevne, strukturel enkelhed, installationsvenlighed og omkostninger.
Hvad er de vigtigste tekniske specifikationer?
Forskellige rørledningsprojekter kræver forskellige fjederkapaciteter og bevægelsesområder. Ifølge produktinformationen fra Tianshun kan variable fjederstøttekonfigurationer dække en bred vifte af industrielle driftsforhold.
| Specifikation | Typisk rækkevidde / option | Teknisk betydning |
|---|---|---|
| Support Type | Type A, B, C, D, E, F, G | Giver konfigurationsfleksibilitet til forskellige installationsforhold |
| Fjederstørrelse | Nr. 0–Nej. 22 | Tillader valg i henhold til den nødvendige belastningskapacitet |
| Rejserækkevidde | 30, 60, 90, 120, 180 mm | Matcher forskellige vertikale rørledningsbevægelser |
| Driftsbelastning | 0,2–400 kN | Understøtter rørledninger med forskellige driftsbelastninger |
| Bevægelsesretning | Opad / Nedad | Optager lodret termisk forskydning |
| Belastningsvariabilitet | ≤25% standard | Styrer understøttende kraftvariation under bevægelse |
| Husmateriale | Kulstofstål Q235/Q355 | Giver strukturel styrke og holdbarhed |
| Overfladebehandling | Varmgalvaniseret / Malet | Hjælper med at tilpasse støtten til forskellige miljøforhold |
Disse værdier bør behandles som produktvalgsreferencer snarere end universelle designgrænser. De endelige specifikationer skal bekræftes i henhold til de faktiske tekniske forhold og fabrikantens tekniske dokumentation.
Hvad er hovedkomponenterne?
En variabel fjederstøtte er sammensat af flere koordinerede komponenter. Hver del bidrager til bæreevne, installationsstabilitet, driftsmæssig synlighed eller miljøbeskyttelse.
- Skrueformet fjeder:Den primære elastiske komponent, fremstillet af fjederstål og bearbejdet for at opnå stabil mekanisk ydeevne.
- Øvre og nedre forbindelsesplader:Forbind støtten til rørledningsstrukturen og støttestrukturen.
- Belastningsindikator:Hjælper med at identificere fjederbelastning og forskydningsforhold under installation og drift.
- Låsemekanisme:Sikrer fjedersamlingen under transport, installation og idriftsættelse.
- Beskyttende hus:Hjælper med at beskytte kilden mod støv, fugt, regnvand og ætsende miljøpåvirkning.
Kombinationen af disse komponenter gør systemet velegnet til langsigtet industriel service, hvor stabil supportydelse er vigtig.
Hvad er de vigtigste fordele?
At vælge den korrekte fjederstøtte kan bidrage væsentligt til pålideligheden af et rørsystem. Sammenlignet med konventionelle stive understøtninger giver variable fjederdesigns yderligere bevægelsesevne, mens de forbliver relativt ligetil at installere og vedligeholde.
Kontrolleret belastningsvariation
En korrekt designet variabel fjederstøtte begrænser ændringen i støttekraften, når rørledningen bevæger sig. Tianshuns standard produktinformation specificerer en belastningsvariabilitet på op til 25%.
Flere last- og rejsemuligheder
Forskellige fjederstørrelser og vandringsområder gør det nemmere at tilpasse støtten til specifikke rørledningsbevægelser og belastningskrav.
Pre-Load kalibrering
Fjederstøtter kan forhåndsjusteres i henhold til specificerede projektkrav, hvilket hjælper med at forenkle installation og idriftsættelse på arbejdspladsen.
Tilpasningsbar konstruktion
Forskellige konfigurationer og materialer kan vælges til forskellige installationsmiljøer, pladsbegrænsninger og serviceforhold.
Vedligeholdelse bekvemmelighed
Modulær konstruktion kan forenkle udskiftning og vedligeholdelse af komponenter, når der er behov for service i udstyrets livscyklus.
Hvor bruges variabel fjederstøtte?
Teknologien er velegnet til industrielle rørsystemer, hvor lodrette bevægelser opstår på grund af temperaturvariationer, driftsforhold eller udstyrsvibrationer.
- Termiske kraftværks damprørledninger
- Rørledninger til fødevand og kondensat
- Petrokemiske procesrørledninger
- Varmeveksler forbinder rørledninger
- Olie- og gaskompressorstationer
- Naturgasrørledningsventilkamre
- Fjernvarmenet
- Vand- og spildevandsbehandlingsanlæg
- Skibs- og offshoreplatformsrør
- Kemiske og farmaceutiske processystemer
I elproduktion og petrokemiske anlæg, for eksempel, kan rørledninger opleve gentagne opvarmnings- og afkølingscyklusser. En korrekt valgt variabel fjederstøtte kan optage den resulterende lodrette forskydning, mens den hjælper med at opretholde den tilsigtede spændingsfordeling i hele rørsystemet.
Hvordan skal du vælge den rigtige variabel fjederstøtte?
Korrekt valg er et af de vigtigste trin i fjederstøtteteknik. Understøtningen bør vælges i henhold til de faktiske driftsforhold i stedet for kun den nominelle rørstørrelse.
- Bestem driftsbelastningen:Beregn rørledningens vægt, isolering, ventiler, fittings, væskevægt og andre understøttede komponenter.
- Identificer lodret bevægelse:Etabler den forventede op- eller nedadgående forskydning mellem kolde og driftsforhold.
- Tjek belastningsvariation:Bestem, om den tilladte belastningsvariation er egnet til det tilsluttede udstyr og rørspændingsdesign.
- Evaluer installationsplads:Vælg en passende konfiguration baseret på tilgængelig strukturel og vedligeholdelsesafstand.
- Overvej miljøforhold:Vælg passende hus og overfladebehandling til fugt, korrosion, temperatur og udendørs eksponering.
- Bekræft installationsretning:Kontroller, om støtten skal kunne rumme opadgående eller nedadgående bevægelse.
- Gennemgå tekniske standarder:Sørg for, at den valgte støtte er kompatibel med de gældende projektspecifikationer og krav til rørdesign.
Til komplekse projekter kan ingeniører levere rørledningsbelastning, driftstemperatur, forventet forskydning, installationsplads og andre nøgleparametre til leverandøren. Producenten kan derefter anbefale en passende model og konfiguration.
Hvordan påvirker produktionskvalitet ydeevnen?
Fjederstøtteydelse afhænger i høj grad af fjederkonsistens, dimensionsnøjagtighed, belastningskalibrering, materialekvalitet og slutmontering. Produktionskvalitet er derfor direkte forbundet med langsigtet pipeline-pålidelighed.
Tianshun rapporterer en kvalitetskontroltilgang i fuld proces, der dækker råmaterialeinspektion, CNC-fjederproduktion, fjederpræstationstest, færdigmonteringsinspektion og endelig inspektion før levering. Dets produktionsfaciliteter omfatter CNC-fjederspolemaskiner, fjedertestudstyr, spektrometre og ikke-destruktive testinstrumenter.
Ifølge produktinformationen gennemgår hver fjeder flere kompressions- og belastningstests for at verificere stabil ydeevne før montering. Virksomhedens kvalitetsstyringssystem er ISO 9001:2015 certificeret, mens dets produkter er angivet at overholde internationale standarder, herunder CE- og API-krav.
Disse kvalitetskontrolforanstaltninger er særligt vigtige for industrielle projekter, hvor fjederstøtter kan forblive i drift i mange år under gentagne termiske cyklusser.
Hvordan er det sammenlignet med andre rørstøtter?
| Sammenligningsfaktor | Variabel fjederstøtte | Stiv rørstøtte | Konstant fjederstøtte |
|---|---|---|---|
| Lodret bevægelse | Kompenserer for moderat bevægelse | Meget begrænset | Velegnet til større bevægelser |
| Belastningsvariation | Typisk ≤25 % | Skifter kraftigt med forskydning | Typisk meget lavere |
| Strukturel kompleksitet | Medium | Lav | Høj |
| Installation | Relativt ligetil | Enkel | Mere krævende |
| Omkostningsniveau | Medium | Lav | Høj |
| Typisk anvendelse | Generel termisk forskydning | Lille eller ingen bevægelse | Store bevægelser eller meget belastningsfølsomme systemer |
Denne sammenligning viser, hvorfor der ikke er nogen universel "bedste" rørstøtte. En variabel fjederstøtte er særligt attraktiv, når rørledningen oplever moderat lodret forskydning, og en kontrolleret ændring i støttebelastningen er acceptabel.
Ofte stillede spørgsmål
1. Hvad er hovedfunktionen af en variabel fjederstøtte til rørledning?
Dens hovedfunktion er at understøtte vægten af en rørledning, mens den tillader kontrolleret lodret bevægelse forårsaget af termisk ekspansion, sammentrækning eller ændrede driftsforhold.
2. Hvad er forskellen mellem en variabel fjederstøtte og en konstant fjederstøtte?
En variabel fjederstøtte ændrer sin støttekraft, når fjederen afbøjes. En konstant fjederstøtte er designet til at opretholde en meget mere ensartet støttekraft i hele dets specificerede vandringsområde. Variable fjederstøtter er generelt velegnede, når moderat belastningsvariation er acceptabel.
3. Hvilke oplysninger kræves for valg af fjederstøtte?
Vigtige parametre omfatter driftsbelastning, kold belastning, varm belastning, lodret forskydning, bevægelsesretning, driftstemperatur, installationsplads, rørkonfiguration og miljøforhold.
4. Hvilke rejseintervaller er tilgængelige?
Typiske produktmuligheder omfatter 30 mm, 60 mm, 90 mm, 120 mm og 180 mm vandring. Den passende vandring bør vælges i henhold til den faktiske beregnede rørledningsbevægelse.
5. Kan variable fjederstøtter tilpasses?
Ja. Kundetilpassede løsninger kan udvikles til særlige belastningskrav, forskydningsforhold, begrænsede installationspladser, materialer, overfladebehandlinger og andre projektspecifikke krav.
6. Hvordan kan jeg afgøre, om jeg har brug for en variabel eller konstant fjederstøtte?
Beslutningen bør være baseret på rørledningsbevægelser, tilladt understøttende belastningsvariation, tilsluttet udstyrs følsomhed, spændingsanalyse og projektspecifikationer. For kritiske rørsystemer bør valget bekræftes gennem tekniske beregninger og professionel teknisk gennemgang.
Konklusion
Et veldesignet støttesystem er grundlæggende for sikker og pålidelig drift af industrirør. Ved at kombinere elastisk belastningsstøtte med kontrolleret lodret bevægelse, enVariabel fjederstøtte til rørledningkan hjælpe med at håndtere termisk forskydning, fordele rørledningsbelastninger, reducere overdreven stress og beskytte tilsluttet udstyr. Til projekter, der kræver standardløsninger eller skræddersyede løsninger, tilbyder Tianshun variable fjederstøtter med flere belastnings- og rejsekonfigurationer, produktionskvalitetskontrol, teknisk udvælgelsesassistance og eftersalgssupport. Hvis du planlægger et nyt pipeline-projekt eller opgraderer et eksisterende supportsystem,kontakt osmed din belastning, forskydning, temperatur og installationskrav for at diskutere en passende variabel fjederstøtteløsning til din applikation.
