Som en erfaren pipeline support producent,TianshungiverPræisoleret rørglidestøtteløsninger designet til at imødekomme termiske bevægelser og samtidig opretholde isoleringskontinuitet. Disse integrerede enheder hjælper industrielle projekter med at reducere termisk brodannelse, forenkle installationen og forbedre pålideligheden af isolerede rørsystemer.
En præisoleret rørglidestøtte kombinerer bærende isolering med en glidende grænseflade med lav friktion, der tillader rørledninger at udvide sig og trække sig sammen uden at gå på kompromis med termisk beskyttelse. I modsætning til konventionelle understøtninger, der kræver, at isolering skal skæres og rekonstrueres på stedet, hjælper et integreret design med at opretholde en kontinuerlig isoleringskappe og en mere pålidelig dampspærre. Denne artikel forklarer, hvordan disse støtter fungerer, hvilke materialer der passer til forskellige driftstemperaturer, hvordan man vælger den rigtige konfiguration, og hvad ingeniører bør overveje, når de specificerer en støtte til damp, kølet vand eller kryogen service.
1. Hvad er en præ-isoleret rørglidestøtte?
2. Hvordan virker glide- og isoleringssystemet?
3. Hvad er de vigtigste tekniske fordele?
4. Hvilke materialer er velegnede til forskellige temperaturer?
5. Hvordan vælger du den rigtige rørgliderstøtte?
6. Hvor bruges præisolerede rørglidestøtter?
7. Hvad skal købere tjekke, før de bestiller?
9. Hvordan kan Tianshun støtte dit projekt?

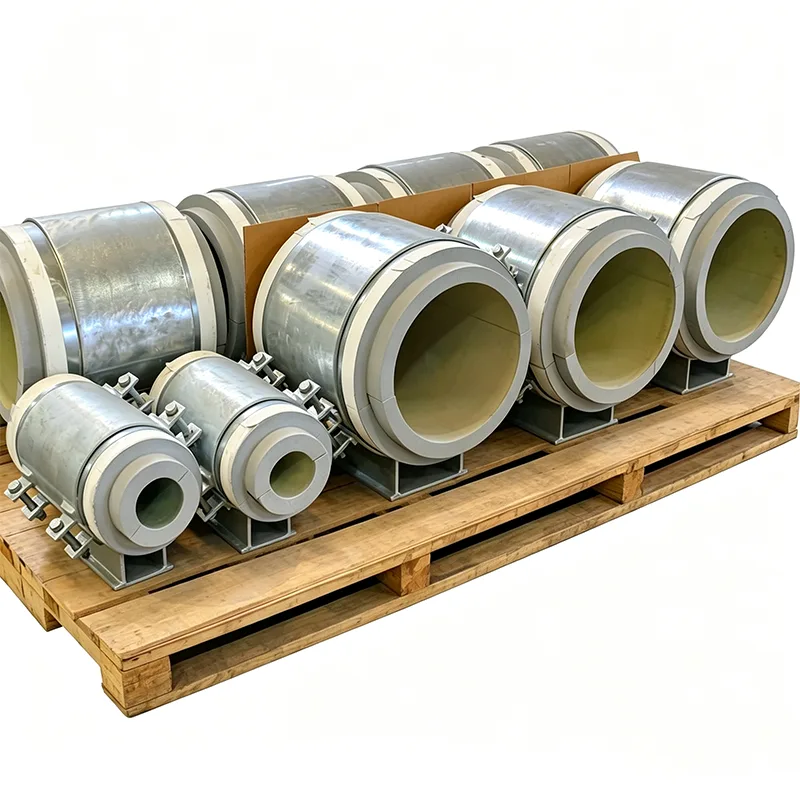

En præisoleret rørglidestøtte er en konstrueret komponent, der understøtter en isoleret rørledning, mens den tillader kontrolleret bevægelse langs dens akse. Den integrerer en strukturel støtte, en bærende isoleringsblok og en glidende grænseflade i en koordineret samling.
Industrielle rørledninger oplever dimensionsændringer, når driftstemperaturerne stiger og falder. Dampledninger udvider sig under opstart, kølevandsrør oplever forskellige termiske forhold fra deres omgivelser, og kryogeniske rørledninger trækker sig betydeligt sammen under drift. Hvis støttesystemet forhindrer den nødvendige bevægelse, kan der udvikles for store kræfter ved rørforbindelser, udstyrsdyser, ankre og andre strukturelle punkter.
Konventionelle understøtninger kan skabe et andet problem: Isolering afbrydes ofte ved støttestedet. Arbejdspladsarbejdere skal muligvis skære isolering omkring metalskoen og rekonstruere den beskyttende konvolut bagefter. Dårlig justering, komprimeret isolering eller ufuldstændig tætning kan reducere den termiske ydeevne.
En præisoleret glidestøtte løser disse udfordringer ved at kombinere termisk isolering og kontrolleret bevægelse i én fabriksmonteret enhed. Designet skal matches til rørledningens belastning, temperatur, isoleringsspecifikation og forventede forskydning.
Enheden er designet til at overføre rørbelastningen til den understøttende struktur, mens glidemekanismen holdes adskilt fra den primære isoleringsfunktion. Hver komponent har et specifikt ingeniørformål.
En stiv isoleringsblok understøtter rørbelastningen, mens den begrænser varmeoverførslen mellem røret og stålkonstruktionen. Dets materiale, tykkelse, trykstyrke og geometri skal passe til designtemperaturen og belastningsforholdene. Blokken skal kontrolleres mod drift, installation og gældende testbelastninger.
En typisk konfiguration bruger en poleret rustfri stålglideoverflade parret med en PTFE- eller grafitimprægneret glidepude. Det præcise arrangement afhænger af designet. Grænsefladen tillader aksial bevægelse, mens den hjælper med at kontrollere friktionen og de resulterende kræfter, der overføres til støttestrukturen.
Den nødvendige glidevandring bør bestemmes ud fra rørspændingsanalysen. Designere skal overveje den forudsagte forskydning, bevægelsesretning, friktionskoefficient, støttereaktioner og en passende justering for projektbetingelserne.
For kulde og kryogene tjenester er fugtkontrol særlig vigtig. En integreret tætningsflange kan give et defineret forbindelsespunkt for den tilstødende isoleringskappe og dampspærre. Korrekt feltforsegling hjælper med at begrænse fugtindtrængning, som ellers kan forringe isoleringsevnen og øge korrosionsrisikoen.
Den glidende grænseflade har også brug for passende beskyttelse mod byggeaffald, vand og andre forurenende stoffer. De endelige kabinet- og forseglingsdetaljer skal bekræftes i forhold til producentens godkendte tegninger.
Integrering af isolerings- og glidefunktioner kan forbedre installationskonsistensen og reducere almindelige problemer ved rørstøttesteder.
Disse fordele afhænger af korrekt konstruktion og installation. En glidende støtte kan ikke kompensere for en forkert rørspændingsmodel, utilstrækkelig isoleringsstyrke, utilstrækkelig vandring eller en dårligt forseglet dampspærre.
Materialevalg er et af de vigtigste trin i specifikationen af en præ-isoleret rørglidestøtte. Isolering skal modstå driftstemperaturen og trykbelastningen og samtidig opretholde en acceptabel termisk ydeevne. Glidende materialer skal også være kompatible med den forventede belastning, bevægelse, miljø og vedligeholdelseskrav.
| Anvendelse | Potentielt isoleringsmateriale | Overvejelse ved nøglevalg |
|---|---|---|
| Afkølet vand og saltlage | PIR med høj densitet | Termisk ledningsevne, fugtbestandighed og trykstyrke |
| Lavtemperatur procesrør | PIR eller cellulært glas | Design temperatur, dampkontrol og bæreevne |
| Kryogene rørledninger | Cellulært glas | Velegnet til ekstremt lave temperaturer og fugtbeskyttelse |
| Damp og varme proceslinjer | Calciumsilikat | Temperaturklassificering, mekanisk styrke og termisk ydeevne |
| Specialiserede højtemperaturapplikationer | Perlitbaseret eller mikroporøs isolering | Projektspecifikke temperaturgrænser og kompressionsadfærd |
Som beskrevet på Tianshun Pre-isolated Pipe Slide Support produktside, kan materialevalg dække serviceforhold fra ca. -196°C til +650°C, afhængigt af den valgte isolering og det specifikke design. Disse endepunkter bør ikke tolkes som en universel vurdering for hver konfiguration.
Ingeniører bør bekræfte den tilladte driftstemperatur, trykstyrke ved designtemperatur, isoleringstykkelse, glidende materialegrænser og kompatibilitet af alle komponenter, før de godkender en endelig specifikation.
At vælge en støtte, der kun er baseret på den nominelle rørdiameter, kan føre til dyre designrevisioner. En pålidelig specifikation betragter de mekaniske, termiske og installationskrav sammen.
Identificer den normale driftstemperatur, minimum og maksimum designtemperaturer, trykforhold og relevante opstarts- eller nedlukningsscenarier. Disse faktorer påvirker valg af isolering og forventet rørledningsbevægelse.
Angiv driftsrørets vægt, væskevægt, isolerings- og beklædningsvægt, gældende dynamiske belastninger og relevante hydrotestbelastninger. Isoleringsblokken skal kontrolleres i forhold til det gældende belastningstilfælde frem for kun den normale driftsvægt.
Brug den godkendte rørspændingsanalyse til at fastslå den forventede bevægelse på støttestedet. Bekræft kørselsretningen, designforskydningen, glidende grænsefladedimensioner og den nødvendige frigang.
Angiv rørets udvendige diameter, isoleringsmateriale, isoleringstykkelse og krav til dampspærre. Støttegeometrien bør flugte med det tilstødende isoleringssystem og undgå at skabe mellemrum eller sårbare tætningsovergange.
Bestem, om støtten kræver en standard glidende konfiguration, laterale styreplader eller andre projektspecifikke begrænsninger. Styrede understøtninger kan tillade aksial bevægelse, mens de begrænser sideforskydning, men fastholdelsesplaceringer skal koordineres med det overordnede rørspændingsdesign.
For et bredere overblik over støttekonfigurationer, gennemgå Tianshuns industrielle rørstøtteserier og koordiner den valgte støtte med projektets komplette støtteplan.
Disse understøtninger er særligt nyttige, hvor en rørledning både har behov for termisk beskyttelse og kontrolleret bevægelse. Almindelige applikationer omfatter:
Overvej en kølevandsrørledning installeret i en fugtig industribygning. Hvis en konventionel stålstøtte afbryder isoleringen, kan der udvikles kondens omkring støtten, hvilket potentielt kan bidrage til korrosion og isoleringsforringelse. En korrekt valgt præ-isoleret glidestøtte kan reducere denne kuldebro, samtidig med at røret kan bevæge sig som designet.
Det faktiske resultat afhænger af isoleringsspecifikationen, støttebelastninger, miljøforhold, installationskvalitet og kontinuiteten af det komplette dampspærresystem.
For projektindkøbsteams hjælper en komplet teknisk forespørgsel producenterne med at udarbejde et mere præcist tilbud og reducerer risikoen for specifikationshuller.
Forbered følgende oplysninger, før du anmoder om et forslag:
Bed producenten om at bekræfte designantagelserne, tilladte belastninger, isoleringsegenskaber, glidevandring og interfacedetaljer. Hvis det er nødvendigt, arrangere tredjepartsinspektion eller bevidnede test som en separat defineret projektservice.
Fabriksinspektion og dokumentation kan forbedre sporbarheden, men købere bør skelne mellem interne kvalitetstjek og test udført af en uafhængig akkrediteret tredjepart. Kontrolomfanget bør aftales inden produktionen påbegyndes.
En standard rørsko understøtter primært rørledningen og kan kræve, at isolering skæres og rekonstrueres omkring den. En præisoleret rørglidestøtte integrerer en bærende isoleringsblok og en glidende grænseflade, der hjælper med at bevare termisk isolering, mens den tilpasser sig specificerede bevægelser.
Driftsområdet afhænger af isoleringsmaterialet og det komplette montagedesign. Tianshun lister muligheder fra ca. -196°C for passende kryogene konfigurationer til +650°C for passende højtemperaturisolering. Det faktiske tilladte område skal bekræftes for de valgte materialer, belastninger og driftsforhold.
Nødvendig vandring etableres gennem rørspændingsanalyse, idet der tages hensyn til termisk udvidelse eller sammentrækning, støtteplacering, bevægelsesretning og relevante driftsscenarier. Glidefladen skal give tilstrækkelig vandring uden at nå sine mekaniske grænser.
Ja. Styreplader kan indbygges i passende konfigurationer for at tillade aksial bevægelse, samtidig med at sideforskydning begrænses. Føringsarrangementet og frirummene skal koordineres med rørspændingsanalysen og projektets støttedesign.
Afhængigt af det aftalte leveringsomfang kan dokumentationen omfatte stålmaterialecertifikater, isoleringsmaterialedatablade, information om glidende friktionstest, dimensionsinspektionsrapporter og relevante fabriksinspektionsregistre. Bekræft de påkrævede standarder, sporbarhed og eventuelle tredjepartstestkrav i købsspecifikationen.
En pålidelig præisoleret rørglidestøtte skal balancere strukturel belastning, termisk isolering, glideydelse og fugtbeskyttelse. At behandle disse krav som ét koordineret design hjælper med at reducere installationsusikkerheden og understøtter langsigtet pipeline-pålidelighed.
Tianshun har fremstillet rørledningsstøtteprodukter på sit Yangzhou-anlæg siden 2012 og leverer løsninger til industrielle rørapplikationer, herunder damp, kølet vand og kryogene tjenester. Ved at gennemgå rørdimensioner, isoleringskrav, designbelastninger og bevægelsesdata kan ingeniørteamet hjælpe med at identificere en passende støttekonfiguration og afklare den nødvendige dokumentation til dit projekt.
Hvis du køber en tilpassetPræisoleret rørglidestøttefor en ny installation eller en eksisterende rørledningsopgradering skal du forberede din rørstøtteplan, isoleringsspecifikationer og stressanalysedata, før du anmoder om et tilbud. Besøg Tianshuns produktside for at gennemgå den tilgængelige designtilgang, ogkontakt osfor at diskutere dine tekniske krav, materialemuligheder, inspektionsomfang og projektleverancebehov.
