Når industrirør skal kunne rumme termisk ekspansion og modstå pludselige stødbelastninger,TianshungiverHydrauliske Snubbere til Rørfastholdelsedesignet til at hjælpe med at opretholde systemets stabilitet under krævende driftsforhold. Disse hastighedsfølsomme enheder tillader gradvis rørbevægelse under normal drift og giver dynamisk tilbageholdenhed, når hurtig forskydning truer rørets integritet.
Hydrauliske snubbere er essentielle dynamiske fastholdelsesanordninger i kraftværker, petrokemiske faciliteter, raffinaderier og andre industrielle installationer, hvor rørsystemer udsættes for seismiske kræfter, vandslag, tryktransienter og udstyrsrelaterede forstyrrelser. I modsætning til konventionelle stive fastholdelser, optager de langsomme termiske bevægelser, mens de modstår pludselige forskydninger i høj hastighed. Denne artikel forklarer deres driftsprincipper, nøglekomponenter, tekniske overvejelser, applikationer og vedligeholdelseskrav. Den beskriver også, hvordan man vælger passende udstyr til specifikke rørfastholdelsesprojekter, og hvordan Tianshun kan understøtte industrielle rørkrav.
Hydrauliske snubbere er specialiserede mekanisk-hydrauliske enheder, der begrænser hurtige bevægelser i rørsystemer, mens de tillader relativt ubegrænset bevægelse ved lave hastigheder. De er særligt værdifulde i installationer, hvor rør udvider sig, trækker sig sammen eller skifter under normale driftscyklusser, men skal forblive kontrolleret under uventede dynamiske hændelser.
En typisk hydraulisk snubber indeholder en cylinder, stempel, stempelstang, hydraulisk væske, intern flow-kontrolmekanisme, tætninger og endeforbindelser. Når et rør bevæger sig langsomt på grund af temperaturændringer, strømmer hydraulisk væske gennem kalibrerede passager, hvilket tillader stemplet at bevæge sig. Når bevægelsen overstiger enhedens specificerede aktiveringshastighed, øges den hydrauliske modstand betydeligt, hvilket hjælper med at fastholde røret.
Hydrauliske støddæmpere fungerer generelt sammen med bærende understøtninger i stedet for at erstatte dem. Fjederophæng, rørsko og andre understøtninger bærer rørvægt og rummer normal bevægelse, mens støddæmpere giver tilbageholdenhed mod specificerede dynamiske belastninger.
For projektspecifikke detaljer, se Tianshun's Hydraulic Snubbers for Pipe Restraint produktinformation.
Driftsprincippet bygger på forholdet mellem stempelhastighed og hydraulisk modstand. Enheden reagerer forskelligt på gradvis forskydning og pludselige bevægelser, hvilket hjælper rørsystemer med at forblive fleksible under almindelig drift uden at ofre dynamisk tilbageholdenhed.
Industrielle rør oplever dimensionsændringer, når driftstemperaturerne stiger og falder. Under tilstrækkelig langsom bevægelse tillader snubberen sit stempel at bevæge sig gennem cylinderen med begrænset modstand. Dette hjælper med at forhindre unødig begrænsning af termisk ekspansion og sammentrækning.
Under en seismisk hændelse, vandhammer, turbinetur eller lignende transient, kan rørhastigheden stige hurtigt. Snubberens interne hydrauliske mekanisme begrænser væskestrømmen, efterhånden som de specificerede aktiveringsbetingelser nås.
Øget hydraulisk modstand gør yderligere stempelbevægelser væsentligt vanskeligere. Enheden overfører derefter den resulterende fastholdelseskraft gennem sine monteringsforbindelser til den understøttende struktur, hvilket hjælper med at begrænse overdreven rørforskydning.
Når transienten aftager, kan mekanismen vende tilbage til sin normale bevægelses-tilladende adfærd, afhængigt af designet. Korrekt dimensionering, installation og vedligeholdelse er vigtigt for at sikre, at snubberen reagerer efter hensigten i hele dens levetid.
Korrekt specificerede hydrauliske snubbere tilbyder adskillige tekniske fordele til industrielle rørsystemer.
En vigtig begrænsning er, at hydrauliske støddæmpere ikke er universelle løsninger til ethvert vibrationsproblem. Deres egnethed afhænger af rørsystemets bevægelsesegenskaber, frekvensområde, belastningstilfælde og ydeevnekrav. Højfrekvente vibrationer med lav amplitude kan kræve en anden eller komplementær vibrationskontroltilgang.
Hydrauliske snubbere overvejes ofte til kritiske rørnetværk, hvor pludselig forskydning kan påvirke driftskontinuitet, udstyrsintegritet eller anlægssikkerhed.
Hoveddampledninger, fødevandsrør og andre højenergikredsløb kan opleve dynamiske belastninger under udstyrsture, tryktransienter eller seismiske hændelser. Snubbere hjælper med at begrænse bevægelsen, når designforholdene kræver det.
Procesrør forbundet til pumper, kompressorer, ovne og trykbærende udstyr kan blive udsat for hurtige ændringer i driftsbetingelserne. Korrekt konstruerede begrænsninger kan hjælpe med at kontrollere forbigående belastninger og beskytte sårbare forbindelser.
Sikkerhedsrelaterede rørsystemer kan kræve nøje dokumenteret fastholdelsesydelse, miljøkvalifikation og seismisk evaluering. Udvælgelsen skal følge de gældende projektkoder og kvalifikationskrav i stedet for alene at basere sig på generelle produktbeskrivelser.
Gasbehandling, anlæg til flydende naturgas og højtryksoverførselsledninger kan kræve specialiserede støttearrangementer for at imødekomme driftsbevægelser, mens specificerede dynamiske hændelser kontrolleres.
Ekspansionsled af metalbælge og lignende komponenter kan være følsomme over for for stor forskydning eller ekstern belastning. Korrekt placerede dæmpere kan hjælpe med at begrænse bevægelsen under definerede transiente forhold, forudsat at det komplette fastholdelsesarrangement er konstrueret til belastninger af led og rør.
Hydraulisk snubberydelse afhænger af flere indbyrdes forbundne designparametre. Følgende tabel opsummerer repræsentative værdier offentliggjort i Tianshun's produktinformation. Faktiske krav skal bekræftes for den specifikke model og projekt.
| Parameter | Repræsentativt område eller mulighed | Tekniske overvejelser |
|---|---|---|
| Belastningskapacitet | Cirka 5 kN til 500 kN og derover for tilpassede enheder | Skal rumme beregnede fastholdelseskræfter og specificerede belastningstilfælde. |
| Standard slaglængde | 100, 150, 200, 300 og 500 mm | Skal dække forventet termisk forskydning og installationstolerancer. |
| Aktiveringshastighed | Typisk 5–50 mm/s, afhængig af specifikation | Skal skelne normal rørbevægelse fra de dynamiske forhold, der kræver fastholdelse. |
| Standard driftstemperatur | Cirka -40°C til +120°C | Bekræft væske-, tætnings- og materialeegnethed ved faktiske driftstemperaturer. |
| Cylindermateriale | Muligheder for kulstofstål eller legeret stål | Valget afhænger af belastninger, miljø og projektspecifikationer. |

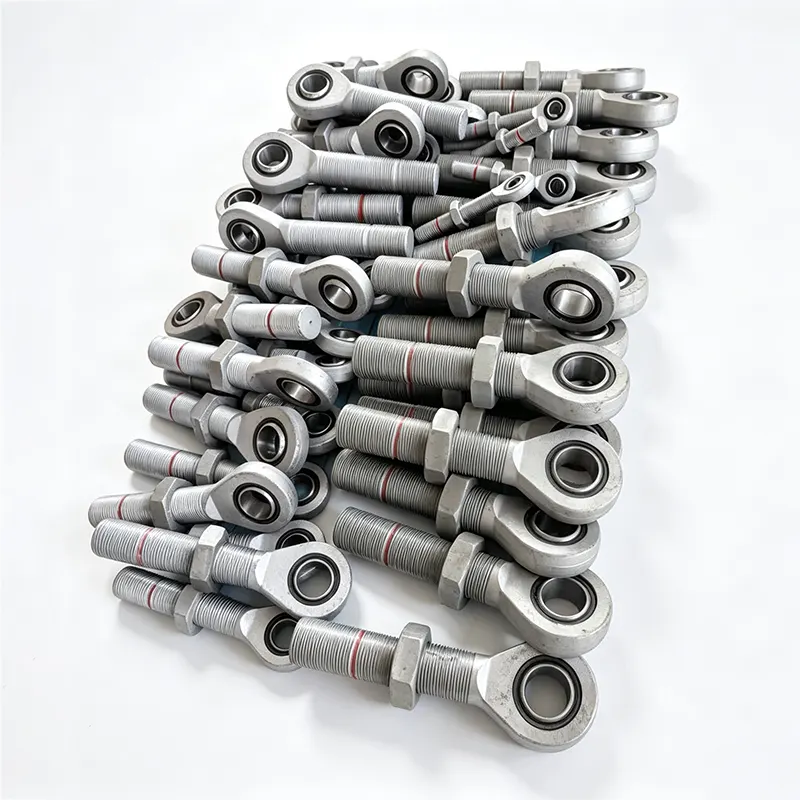

| Afslut forbindelser | Muligheder for stangøje, gaffel, kugleled og gevind | Skal matche den strukturelle fastgørelse og tilladte bevægelsesretning. |
| Afprøvning | Funktions-, tryk- og lækagetest som specificeret | Bekræft inspektionsoptegnelser og påkrævet dokumentation før accept. |
Disse værdier er vejledende produktinformation, ikke en erstatning for et godkendt datablad eller projektspecifik beregning. For nukleare, høje temperaturer eller andre kritiske tjenester, bekræft de gældende kvalifikationskrav direkte med producenten.
At vælge en hydraulisk snubber kræver koordinering mellem rørspændingsanalyse, støttedesign, udstyrsgrænseflader og forholdene på stedet. Indkøb baseret på nominel rørdiameter alene er ikke tilstrækkeligt.
Bestem, om fastholdelsesanordningen skal håndtere seismisk belastning, vandhammer, sikkerhedsventiludledning, udstyrsudbrud, vindinduceret bevægelse eller en anden transient. Det styrende belastningstilfælde etablerer den nødvendige fastholdelsesydelse.
Brug den godkendte rørspændingsanalyse til at fastslå de nødvendige kræfter i træk og kompression. Tjek snubber-klassificeringen, fastgørelsesstyrken, konstruktionsstål, svejsninger og tilsluttede rørkomponenter som en del af den komplette belastningsvej.
Etabler den forventede varme-til-kold termiske vandring, installationsposition og mulig forskydning under de gældende driftsbetingelser. Tilstrækkelig slaglængde hjælper med at forhindre uønsket end-of-travel-kontakt og interferens med normal rørbevægelse.
Aktiveringshastigheden skal passe til det forventede område af normal bevægelse og de dynamiske hændelser, der kræver tilbageholdenhed. Forkert kalibrering kan resultere i uønsket modstand under rutinedrift eller utilstrækkelig respons under en transient.
Gennemgå omgivelses- og rørtemperaturer, korrosionseksponering, fugtighed, væskekompatibilitet og eventuelle særlige miljøkrav. Specialiserede applikationer kan have brug for forbedrede materialer, tætninger, beskyttende belægninger eller kvalifikationstest.
Identificer de styrende designkoder og projektspecifikationer. Afhængigt af applikationen kan disse omfatte relevante krav fra ASME B31.1, ASME B31.3, MSS-standarder eller nuklear-tjenestespecifikationer. Bekræft de nøjagtige udgaver, anvendelighed og påkrævet kvalifikationsområde med den ansvarlige ingeniør.
For yderligere information om supplerende støtteudstyr, udforsk Tianshuns konstante fjederstøtter og gennemgå, hvordan de udvalgte komponenter kan arbejde sammen i et koordineret rørstøttesystem.
Selv en korrekt valgt hydraulisk snubber kan fungere dårligt, hvis den er installeret forkert eller vedligeholdes utilstrækkeligt. Installation og inspektion skal følge producentens anvisninger og godkendt projektdokumentation.
Inspektion bør tage højde for lækage af hydraulikvæske, korrosion, stempelstangsskader, løse forbindelser, beskadigede tætninger, unormal forskydning og tegn på mekanisk interferens. Enhver usædvanlig tilstand skal vurderes i forhold til producentens serviceanvisninger.
Inspektionsintervaller og eftersynsplaner skal afspejle udstyrsmanualen, driftsmiljøet, hændelseshistorikken og projektkravene. Tianshuns offentliggjorte vejledning angiver inspektioner med intervaller på cirka tre til fem år og mulige eftersyn omkring ti år under normale serviceforhold; disse bør behandles som generel vejledning snarere end universelle krav. Sikkerhedskritiske applikationer kan kræve en anden tidsplan.
Efter en betydelig seismisk hændelse eller anden designbaseret transient skal fastholdelsessystemet inspiceres i henhold til de gældende procedurer på stedet, før det berørte udstyr returneres til service.
Deres primære formål er at tillade langsom rørbevægelse under normale driftsforhold og samtidig begrænse hurtig forskydning forårsaget af specificerede dynamiske hændelser. Dette hjælper med at kontrollere belastninger, der overføres til rør, tilsluttet udstyr og understøttende strukturer.
En fjederophæng understøtter rørvægten, samtidig med at den rummer termiske bevægelser. En hydraulisk snubber giver primært dynamisk tilbageholdenhed og erstatter generelt ikke en støttes bærende funktion. Begge kan bruges i det samme rørsystem til forskellige tekniske formål.
Start med den godkendte rørspændingsanalyse og identificer de styrende dynamiske belastningstilfælde. Udvælgelsen skal tage højde for fastholdelseskræfter, spændings- og kompressionskapacitet, slaglængde, monteringsbelastninger og styrken af det komplette fastgørelsessystem.
Mange hydrauliske snubbere understøtter vandret, lodret eller skrå installation, men den tilladte orientering afhænger af designet. Bekræft producentens instruktioner, monteringskonfiguration og eventuelle projektspecifikke begrænsninger før installation.
Ja. Inspektion bør dække lækage, korrosion, stangtilstand, forbindelser og funktionel ydeevne, alt efter hvad der er relevant. Inspektions- og eftersynsplanen skal følge fabrikantens vejledning og installationens driftskrav.
Nej. De er primært beregnet til at begrænse hurtige bevægelser og specificerede transiente belastninger. Kontinuerlig lav-amplitude, højfrekvent vibration kan kræve yderligere analyse og andre vibrationskontrolforanstaltninger.
Angiv den nødvendige belastningskapacitet, slaglængde, drifts- og omgivelsestemperaturer, aktiveringshastighed, monteringsorientering, endeforbindelser, rørspænding eller støttetegninger, miljøforhold og gældende projektstandarder. Disse detaljer hjælper producenten med at vurdere den passende konfiguration.
Hydrauliske dæmpere til fastholdelse af rør spiller en vigtig rolle i industrielle rørsystemer, der skal kunne rumme rutinemæssig termisk bevægelse og samtidig modstå pludselige dynamiske kræfter. Korrekt valg afhænger af beregnede belastninger, slaglængdekrav, aktiveringsegenskaber, installationsdetaljer, materialekompatibilitet og de gældende design- og kvalifikationsstandarder. At integrere snubbere med passende rørstøtter og ekspansionskomponenter hjælper med at skabe et koordineret fastholdelsessystem i stedet for at stole på en enkelt enhed til at løse ethvert bevægelsesproblem.
Tianshun understøtter industrielle rørprojekter med hydrauliske snubberløsninger og relaterede rørledningsstøtteprodukter. Hvis du planlægger en ny installation, opgraderer et eksisterende fastholdelsessystem eller køber tilpasset udstyr til krævende driftsforhold, skal du forberede dine tekniske krav ogkontakt osat diskutere passende konfigurationer, tekniske overvejelser og projektspecifikke tilbudsmuligheder.
