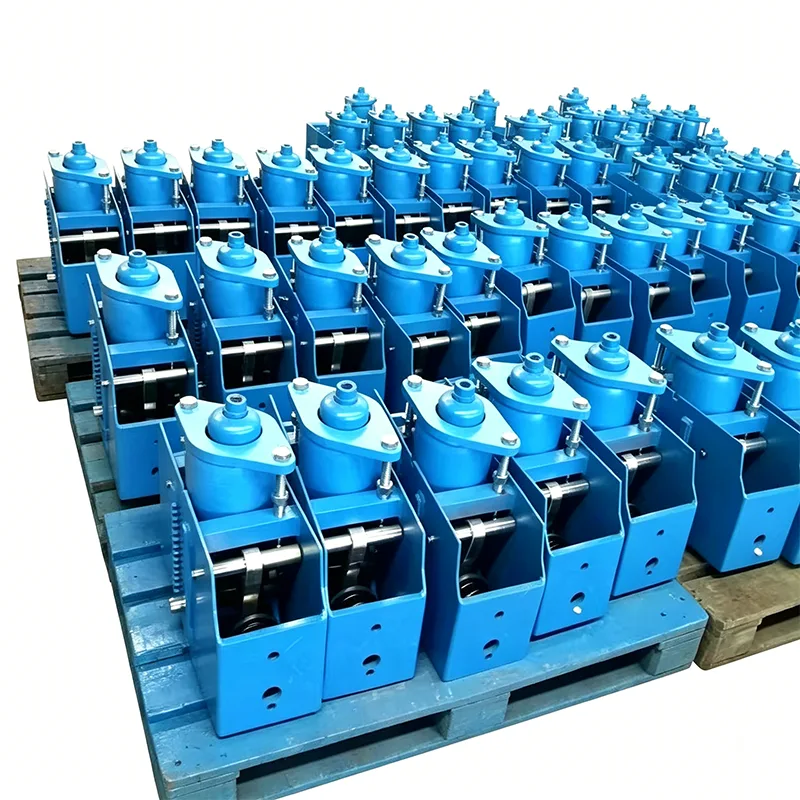

Højbelastningskonstant fjederophæng

High Load Constant Spring Hanger er en nøglekomponent til styring af forskydning og belastning i industrielle rørledningssystemer. Under arbejdsforhold med høj temperatur og højt tryk genererer rørledninger termisk ekspansion og sammentrækningsforskydning på grund af temperaturændringer. Hvis støttekraften ændres med forskydning, vil det føre til rørledningsspændingskoncentration og true den sikre drift af systemet. Vores High Load Constant Spring Hanger er designet baseret på princippet om momentligevægt. Den kan kontinuerligt udsende stabil støttekraft gennem hele rørledningens lodrette forskydning, hvilket effektivt undgår skader på rørledninger og tilsluttet udstyr forårsaget af yderligere stress.

Yangzhou Tianshun Pipeline Technology Co., Ltd., grundlagt i 2012, har fokuseret på området for rørledningsstøtter og bøjler og har samlet 14 års produktions- og anvendelseserfaring. Vores produkter har tjent nøgleprojekter inden for kraft-, petrokemiske, energi- og andre industrier i mere end 40 lande rundt om i verden og har vundet langsigtet genkøbstillid fra kunder med stabil kvalitet.

Grundlæggende arbejdsprincip

High Load Constant Spring Hanger vedtager et samarbejdende design af dobbeltarms stangmekanisme og spiralfjedersamling, der realiserer konstant kraftudgang baseret på det mekaniske princip om momentligevægt:

▶  Moment ligevægtsmekanisme: Når rørledningen genererer termisk forskydning, overfører fjedersamlingen drejningsmoment gennem håndtagsmekanismen, hvilket holder belastningsmomentet og fjedermomentet altid afbalanceret

▶  Kaststyringskompensation: Indbygget præcisionsknaststyringsstruktur kompenserer for belastningsudsving forårsaget af mekanisk friktion og produktionsafvigelser

▶  Slagindikatorenhed: Udstyret med en visualiseret forskydningsindikator, som kan observere rørledningens forskydning i realtid, hvilket letter installation og justering på stedet

Tekniske parametre

Kerneproduktegenskaber

1. Stabil belastningskonstant ydeevne

Belastningsafvigelsen af ​​High Load Constant Spring Hanger styres inden for ±5 % gennem hele slaget, hvilket overgår det nationale standardkrav. Gennem flerskivefjederkombination og præcisionsmekanisk design sikrer det, at rørledningen altid opnår ensartet støtte under termisk forskydning, hvilket fundamentalt eliminerer risikoen for spændingskoncentration.

2. Stærk tilpasningsevne til tunge belastningsforhold

Optimalt designet til rørledningssystemer med høj belastning, den bærende ramme anvender Q345B højstyrke konstruktionsstål, og fjedercylinderen er dannet ved integreret spinding, hvilket eliminerer skjulte farer ved periferiske svejsninger. Produktet kan modstå en maksimal belastning på 1000kN, hvilket opfylder støttebehovet for rørledninger med tung belastning i store kraftværker, raffineringsenheder og andre faciliteter.

3. Praktisk installation og vedligeholdelse

▶  Udstyret med en lastlåseanordning til at låse fjederen under installation og transport, hvilket forhindrer utilsigtet forskydning

▶  Belastning på stedet kan finjusteres inden for ±10 % for at tilpasse sig faktiske afvigelser i arbejdstilstanden

▶  Standardiserede forbindelsesgrænseflader, kompatible med forskellige installationsformer for rørledninger

▶  Modulært strukturelt design, bekvem udskiftning af sliddele

4. Fuld dækning i arbejdstilstand

Produktet kan tilpasse sig arbejdstemperaturområdet fra -20 ℃ til 450 ℃. Til specielle arbejdsforhold, såsom lavtemperatur LNG og højtemperaturdamp, kan tilsvarende højtemperatur- eller lavtemperaturbestandige materialer tilpasses for at sikre ydeevnepålidelighed i ekstreme miljøer.

Produktets tekniske specifikationer

Produktion og kvalitetskontrol

Vi har et komplet produktions- og testsystem for at sikre den pålidelige ydeevne af hver højbelastningskonstant fjederophæng:

▶  Automatisk produktionsudstyr: Udstyret med automatiske bælgproduktionslinjer og forskelligt formnings- og forarbejdningsudstyr til at realisere standardiseret produktion af nøgleprocesser

▶  Perfekt testsystem: Hvert produkt gennemgår belastnings- og forskydningstest før levering, med inspektionsrapporter udstedt

▶  Professionelt teknisk team: Besidder en gruppe teknikere, der har været engageret i R&D og produktion af rørledningsstøtter og bøjler i mange år

▶  Materialsporbarhedsstyring: Råmaterialer som fjederstål og konstruktionsstål er alle fra almindelige stålværker med sporbare materialekvalitetscertifikater

Service & Support

▶  Teknisk support inden for salg: Professionelt salgsteam, der er bekendt med forskellige arbejdsbetingelser, kan give forslag til valg og tekniske løsninger i henhold til pipeline-parametre

▶  Tilpassede tjenester: Støt produkttilpasning til specielle belastninger, specielle forskydninger og specielle installationsformer

▶  Eftersalgsgaranti: Giv installationsvejledning og teknisk rådgivning, og svar omgående på problemer med produktkvalitet

▶  Leveringscyklus: Konventionelle modeller er på lager, og tilpassede produkter leveres i henhold til den aftalte cyklus
