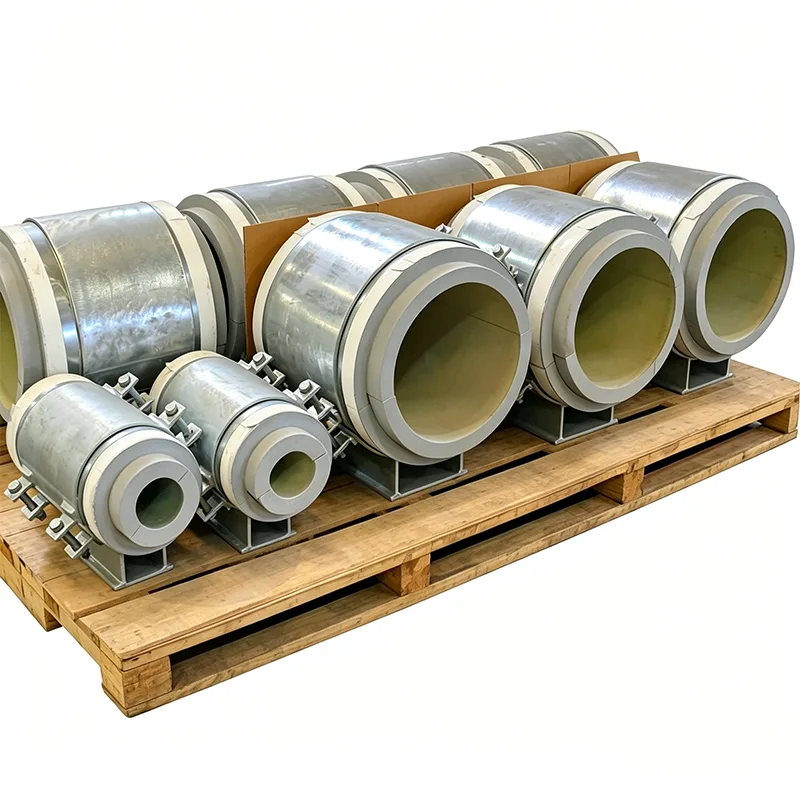

Præisolerede rørstøtter til olie og gas

Olie- og gasrørledninger flytter mere end blot produkt. De flytter vokstilbøjelig råolie, der skal holde sig over dets flydepunkt, våd gas, der kan danne ætsende hydrater på et koldt sted, og højtrykskondensat, der cykler gennem hurtige temperaturudsving. I disse tjenester er en uisoleret rørstøtte mere end en energilækage - det er en processikkerhedsrisiko og et korrosionsudgangspunkt. En korrekt præisoleret understøtning eliminerer kuldebroen, integrerer en damptæt konvolut og ankommer på stedet som én belastningstestet enhed. Ingen feltfremstillet isolering. Intet gætværk.

Yangzhou Tianshun har leveret præisolerede understøtninger til opstrøms-, midtstrøms- og nedstrøms olie- og gasprojekter siden 2012. Vores enheder er i øjeblikket i drift på ørkenproduktionsmanifolder, offshore-platformstigerør og raffinaderidampsporingslinjer i over 45 lande. Vi bygger dem til at håndtere de specifikke udfordringer, der adskiller olie- og gasrør: sure servicematerialer, overlevelsesevne for jetbrand og isolering, der ikke nedbrydes, når kulbrinter trænger ind i det.

Materialer udvalgt til sure og ætsende miljøer

I et olie- og gasanlæg kan støttestålet udsættes for H₂S, chlorider og saltfyldt luft - nogle gange alle tre på én gang. Vi tager ikke chancer med materialevalg. Til sure serviceapplikationer køber vi kulstofstålplader og sektioner, der er HIC-testet (hydrogen-induceret revnedannelse) i henhold til NACE TM0284, og den færdige støtte kan leveres i fuld overensstemmelse med NACE MR0175 / ISO 15156. Hvor chlorider er den største bekymring — offshore-stål-overflader, understøtter vi stål- og ståloverflader, der ikke er underlagt 31 karosseri. A4-80 boltning, fjerner galvanisk korrosionsrisiko.

Selve isoleringsblokken er lukkede celler for at modstå kulbrinteabsorption. For linjer, der transporterer råolie, kondensat eller brændselsolie, undgår vi materialer med åbne celler, som vil suge olie og miste termisk ydeevne. Cellulært glas og PIR med høj densitet er vores standardvalg, testet for kemisk kompatibilitet med den forventede eksponering for spild.

Holder varmen, hvor processen har brug for det

Præisolerede rørstøtter til olie og gas kører ikke altid ved damptemperaturer, men de opvarmes eller spores ofte for at holde indholdet flydende. En støtte, der tillader varme at undslippe på et tidspunkt, kan forårsage lokal afkøling, der fører til voksaflejring, hydratdannelse eller viskositetsforøgelse. Vores præisolerede understøtninger bruger en bærende isoleringsblok valgt til den specifikke designtemperatur:

Under nul til 85°C: PIR med høj densitet til gasbehandling af kølebokse, LPG-opbevaring og afkølet vand til gasdehydreringsenheder.

Op til 140°C: PIR med forhøjet temperaturklassificering til sporede råolielinjer og varmeoliesystemer.

Op til 400°C: calciumsilikat til dampsporede bitumenlinjer, termiske olievarmere og raffinaderiprocesrør.

Bloktykkelsen passer præcist til rørisoleringsspecifikationen, og trykstyrken kontrolleres mod den fulde hydrotestbelastning - fordi en blok, der knuser under idriftsættelsen, ikke isolerer noget.

Brandsikring, der køber tid

På en offshore platform eller i et gasanlæg fjerner en støttesamling, der kollapser under en brand, fastholdelse af røret, hvilket potentielt kan føre til et brud og eskalering. Vi kan integrere passiv brandbeskyttelse direkte i den præisolerede understøtning: en opsvulmende eller endoterm måtte er bundet til stålbasen og sidevæggene under beklædningen, og samlingen kan certificeres til at opretholde den bærende integritet i en defineret periode under jetbrand (ISO 22899) eller cellulosebrand (ISO 834) eksponering. Dette gør støtten til en del af sikkerhedssystemet, ikke kun en energibesparende komponent.

Fabriksintegreret dampspærre eliminerer CUI-risici på stedet

Korrosion under isolering er den dyreste inspektion og reparation på mange olie- og gasanlæg. Det starter næsten altid ved en støttegennemføring, hvor dampspærren er håndskåret og forseglet med tape, der mister vedhæftningen efter et par somre. Vores understøtninger leveres med en kontinuerlig metaltætningskrave, der er fabrikssvejset til støttelegemet. Besætningen på stedet fører rørisoleringskappen direkte på denne krave og forsegler den med et specificeret klæbemiddel eller kompressionsbånd. Resultatet er en damptæt overgang, der kan inspiceres visuelt udefra - og som ikke åbner sig to år senere.

Dokumentation klar til enhver revisor

Alle præisolerede rørstøtter til olie og gas, vi leverer til et olie- og gasprojekt, inkluderer:

EN 10204 Type 3.1 materialecertifikater med HIC testresultater, hvor sur service er specificeret.

Datablade om isoleringsblok med trykstyrke, termisk ledningsevne og brandklassificering.

NDT-rapporter for eventuelle svejsninger, inklusive PT/MT og røntgen, hvis det ønskes.

Afsluttende dimensionsinspektion og belastningsprøvningscertifikater.

CE-mærkning og ydeevnedeklaration i henhold til EU 305/2011, hvor det er relevant.

Typiske olie- og gasanvendelser

Brøndhovedproduktionsmanifolder og samlelinjer (onshore og offshore)

Gasdehydrering og syregasfjernelsesenheder

LPG og NGL opbevaring og overføringsrør

Raffinaderiprocessenheder: rådestillation, hydrokrakning, reformering

Bitumen og tung olie opvarmede linjer

Offshore platformoverflader og FPSO procesmoduler

Hvorfor Tianshun for olie- og gasforisolerede understøtninger?

Vi forstår, at en olie- og gasstøttespecifikation er tæt med materialekrav, NACE-overholdelsesklausuler og brandbeskyttelseskrav. Vores ingeniører læser disse specifikationer linje for linje, før de producerer en enkelt tegning. Vi kan krydshenvise din rørklasse, isoleringsstandard og strukturelle belastning for at levere en enkelt samling, der kontrollerer hver boks - og vi bakker det op med dokumentationen for at bevise det. Over 70 % af vores kunder kommer tilbage til det næste projekt, hvilket er det stærkeste vidnesbyrd, vi kan tilbyde.

FAQ

Q: Kan dine supports bruges i sure servicemiljøer?

A: Ja. Vi leverer understøtninger med HIC-testet stål og NACE MR0175/ISO 15156 overensstemmelse til sur gas og råolie applikationer.

Q: Tilbyder du brandklassificerede versioner?

A: Ja. Vi kan integrere passiv brandbeskyttelse, der er klassificeret til jetbrand (H-60 eller J-60) eller cellulosebrand, og opretholder den bærende integritet i den nominelle periode.

Q: Hvordan forhindrer du isolering i at absorbere olie eller kemikalier?

A: Vi bruger materialer med lukkede celler som cellulært glas eller PIR, der modstår absorption af flydende kulbrinte. Isolering med åbne celler er aldrig specificeret til olie og gas uden en beskyttende barriere.

Spørgsmål: Kan understøtningerne klare de høje punktbelastninger fra rør med tunge vægge?

A: Absolut. Vi beregner lejetrykket under både drifts- og hydrotestforhold og vælger isoleringsblokkvaliteten i overensstemmelse hermed.
