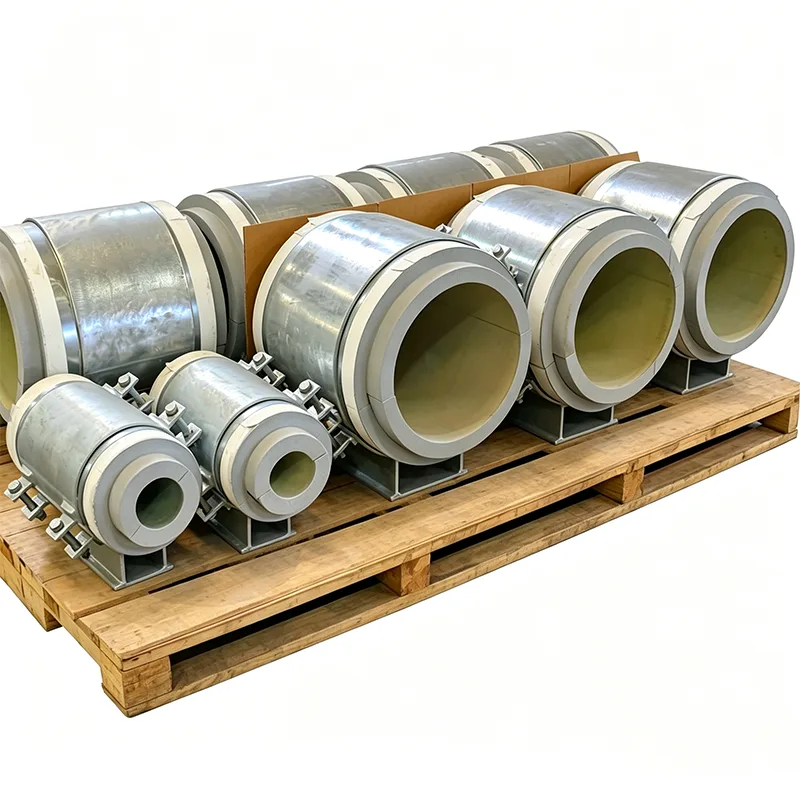

Præ-isoleret rørglidestøtte

Et rør, der udvider sig og trækker sig sammen under temperaturændringer, skal bevæge sig ved dets understøtninger. Et rør, der skal forblive isoleret, har brug for en ubrudt termisk kappe. At opfylde begge krav på det samme støttepunkt betyder normalt at installere en separat glideplade og derefter skære isolering omkring den på stedet - en sekvens, der giver plads til fejljustering, komprimeret isolering og en upålidelig dampforsegling. En præisoleret rørglidestøtte løser dette ved at integrere glidemekanismen og isoleringsblokken i en enkelt, fabriksmonteret enhed, der ankommer på stedet klar til at modtage røret og den tilstødende isolering.

Vi har produceret disse integrerede glidestøtter på vores Yangzhou-fabrik siden 2012 til dampledninger, kølevandsnetværk og kryogene overføringsrør i over 45 lande. Hver samling er designet således, at røret bevæger sig frit, isoleringen forbliver intakt, og det bærende stål forbliver ved en sikker temperatur.

Hvordan de glidende og isolerende funktioner fungerer sammen

Støttelegemet indeholder en stiv isoleringsblok med høj tæthed, der overfører rørbelastningen fra sadlen og ned til bundpladen. Intet metal rører metal gennem belastningsvejen: selve isoleringen fungerer som den termiske pause. Under isoleringsblokken er et glidepar med lav friktion præcist placeret under fremstillingen.

Den øverste glidekomponent er en poleret rustfri stålplade, der er limet til undersiden af ​​isoleringsblokken eller til en mellemliggende belastningsspredende plade.

Den nederste glidekomponent er en PTFE- eller grafitimprægneret pude fastgjort til toppen af ​​stålbundpladen.

Hele glidegrænsefladen er indesluttet i støttelegemet, beskyttet mod byggestøv, vindblæst grus og fugt, der kan øge friktionen eller forårsage korrosion over tid.

Slideoverfladearealet og vandringslængden beregnes ud fra dine rørspændingsanalysedata. Vi tilføjer en generøs margen ud over den maksimale forventede forskydning, så selv en usædvanlig transient vil ikke skubbe støtten ud over dets designede rækkevidde.

Isolering, der yder ved din driftstemperatur

Materialet til isoleringsblokken er valgt til de specifikke termiske forhold i din linje, ikke valgt fra et lager, der passer til alle. Vores standard materialevalg omfatter:

Højdensitet PIR (polyisocyanurat): til kølet vand, saltlage og kolde tjenester ned til -50°C.

Cellulært glas: til kryogene anvendelser ned til -196°C, hvor fugtuigennemtrængelighed er kritisk.

Calciumsilikat: til damp, varm olie og proceslinjer op til 650°C.

Perlit-baserede eller mikroporøse plader: til applikationer, der kræver meget lav varmeledningsevne ved ekstreme temperaturer.

Hver blok er bearbejdet til at matche rørdiameteren og isoleringstykkelsen specificeret for projektet. Dens trykstyrke er verificeret mod den fulde hydrotestbelastning, ikke kun driftsvægten, for at forhindre knusning under idriftsættelse.

En dampspærre, der ikke bliver afbrudt

Metalskoens krop er fremstillet med en integreret tætningsflange. Når personalet på stedet installerer rørisoleringen og den ydre beklædning, bringer de dampspærren direkte til denne flange og forsegler den med klæbemiddel eller tape. Resultatet er en kontinuerlig, inspektionsbar konvolut, der går lige gennem støttestedet - ingen mellemrum, ingen håndskårne lapper, ingen afhængighed af stedet-påført mastik alene.

Dokumentation og pålidelighed

Hver præisoleret glidestøtte leveres med et komplet sæt dokumentation:

EN 10204 Type 3.1 certifikater for alle ståldele.

Datablade om isoleringsmateriale med værdier for varmeledningsevne og trykstyrke ved designtemperatur.

Glidpladefriktionskoefficientcertifikater, verificeret ved laboratorietest.

Dimensionsrapporter, der bekræfter vandringsområde, bloktykkelse og basispladedimensioner.

Almindelige applikationer

Damp- og kondensatrørstativer i kraftværker og industrianlæg.

Kølet vand og fjernkøleledninger, hvor glidestøtter er placeret på lange lige strækninger.

Kryogene rørgallerier, hvor termisk sammentrækning kræver en pålidelig glideoverflade med lav friktion.

Ethvert isoleret rørsystem, hvor feltmonterede glideplader ville sinke isoleringsinstallationen og skabe inspektionsbesvær.

Hvorfor Tianshun?

En glidestøtte, der binder eller knuser sin isolering efter et par termiske cyklusser, er ikke en glidestøtte - det er en fremtidig reparationsordre. Vores fabriksintegrerede tilgang eliminerer variationen i feltsamlingen og sikrer, at glideoverfladerne er justeret, isoleringsblokken er fuldt understøttet, og dampspærren kan udføres rent af stedets team. Med over 70 % gentagne forretnings- og ingeniørsupport, der starter fra din isometriske, leverer vi et produkt, der præsterer forudsigeligt fra den første opvarmning til den sidste.

FAQ

Q: Kan glideoverfladen udskiftes, hvis den bliver slidt?

A: Glideoverfladerne er indesluttet og limet i fabrikskonstruktionen, så udskiftning i marken er ikke praktisk. De materialer, vi bruger, er vurderet til årtiers bevægelse under designbelastninger, og vi leverer friktionstestdata med hver ordre.

Q: Hvilket temperaturområde er dækket?

A: Fra -196°C (cellulært glas) til +650°C (calciumsilicat). Højere temperaturer kan tilpasses med specialmaterialer - kontakt vores ingeniørteam.

Spørgsmål: Hvordan forhindrer du, at isoleringsblokken bliver klippet af den glidende handling?

A: Glideplanet er placeret under isoleringsblokken, og en stiv lastfordelingsplade adskiller de to. Isoleringen oplever kun trykbelastning; glidekræfter overføres direkte mellem metaloverfladerne.

Q: Kan jeg få en glidestøtte, der også styrer røret sideværts?

A: Ja. Vi kan tilføje integrerede styreplader til støttelegemet, hvilket tillader aksial bevægelse, mens den begrænser sideforskydning.
