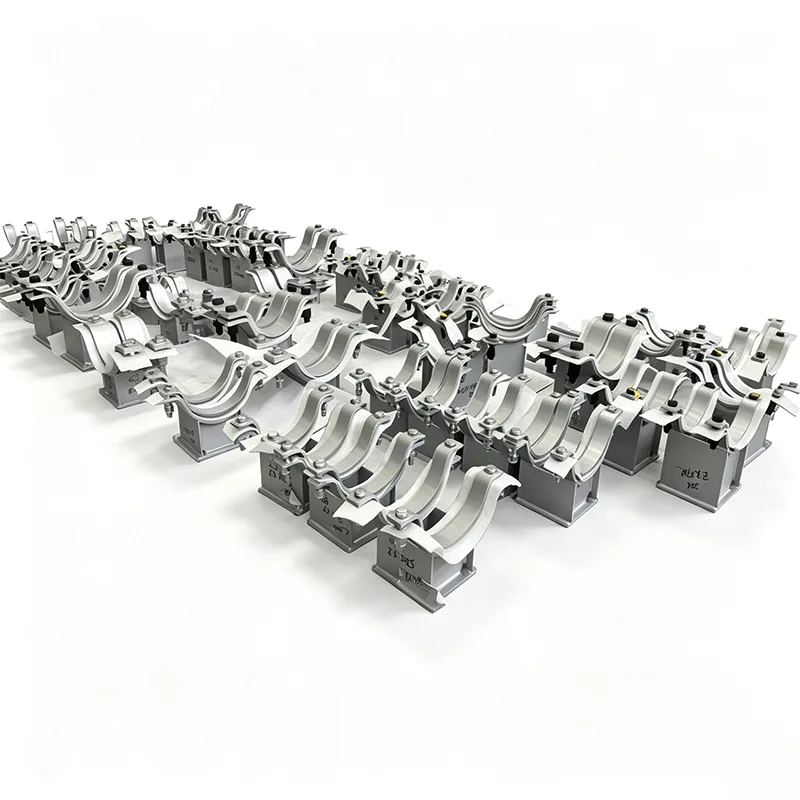

Galvaniseret dobbeltrørsstøtte til stålbjælker

Ikke enhver rørstøtte behøver at være en eksotisk legering. I de fleste industrielle omgivelser – tænk på rørstativer, forsyningskorridorer, kompressorstationer eller kommercielle kedelrum – er det du virkelig har brug for en støtte, der går hurtigt ind, holder lasten uden at glide og ikke begynder at ruste efter to regnsæsoner. Det er præcis den plads, vores galvaniserede dobbeltrørsstøtte til stålbjælker optager.

Vi begyndte at bygge disse understøtninger efter gentagne gange at have hørt fra installationsentreprenører, at boring eller svejsning på eksisterende konstruktionsstål bremsede dem og skabte korrosionshotspots. Siden 2012 har vi forfinet designet baseret på det direkte feltinput og sendt tusindvis af disse enheder til projekter på tværs af mere end 45 lande.

Hvad gør denne support anderledes på stedet

Ingen svejsning, ingen boring – ægte fastspændingsinstallation

Den galvaniserede dobbeltrørsstøtte til stålbjælker er konstrueret til at fastgøres direkte til den øverste eller nederste flange af en I-bjælke eller H-bjælke ved hjælp af en robust mekanisk klemmemekanisme. Typisk drejer det sig om et par højstyrke kulstofstål klemplader med hærdede sætbolte eller et sadel-og-U-bolt arrangement, afhængigt af bjælkeprofilen. Klemmen er dimensioneret til at matche bjælkeflangens bredde og tykkelse nøjagtigt, så når dit mandskab trækker den ned, skifter den ikke under termiske eller vibrationsbelastninger. Ingen feltsvejsning betyder ingen skade på bjælkens eksisterende belægning eller brandsikring, og intet varmt arbejde tillader at bremse tingene.

Ægte varmgalvanisering, ikke kun en zinkspray

Hver komponent – ​​dobbeltrørssadlerne, klemmepladerne, forbindelsesstiverne og alt hardware – fremstilles først, og derefter helt nedsænket i et varmgalvaniseringsbad i overensstemmelse med ISO 1461. For vores standardsektioner (typisk 6 mm og tykkere) giver dette en gennemsnitlig zinkbelægningstykkelse på 85 µm eller mere, med et metallisk bundet jern-zink-bundet lag, helt under et metallurzinkbundet lag. Vi maler ikke over det, og vi er ikke afhængige af elektropletterede overflader, der kan flage af under boltemoment. Efter galvanisering jages gevindene rene, og samlingerne prøvemonteres for at sikre, at personalet på stedet ikke kæmper mod en bolt, der ikke skruer.

Dobbeltrørskonfiguration, der rent faktisk virker

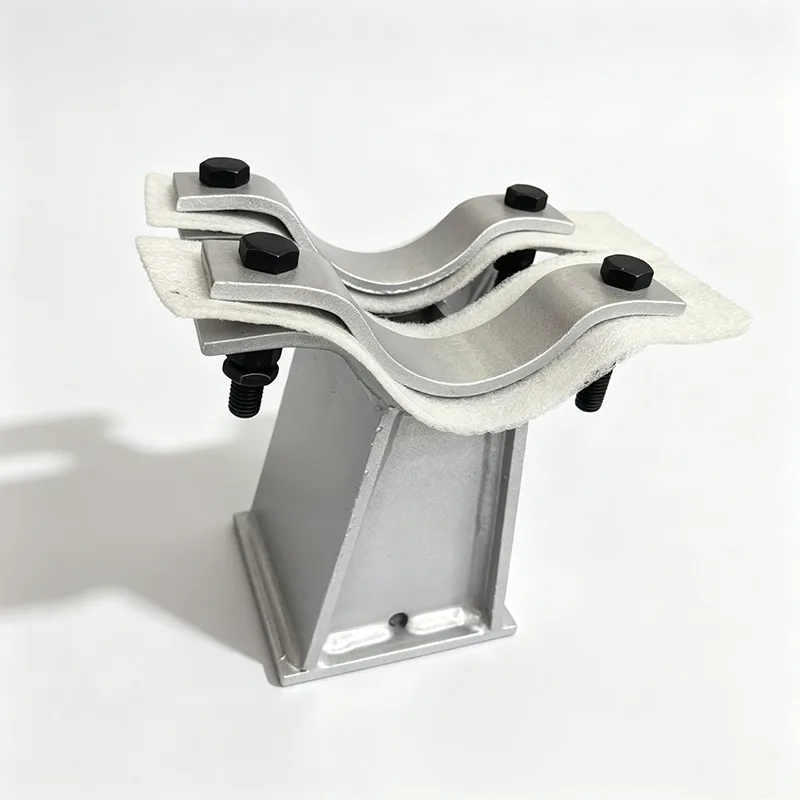

Den "dobbelte" del betyder, at en støttebjælkeklemme bærer to separate rørsadler, side om side eller stablet. Sadlerne er profileret, så de passer til dine to rørdiametre – ofte forskellige størrelser til f.eks. forsynings- og returledninger – og har tilstrækkelig afstand til isolering, ekspansionsbevægelse og skruenøgleadgang. Vi bearbejder sadelradius i stedet for at presse den, hvilket giver en ensartet fuld-kontakt lejeflade og forhindrer lokal ovalisering af tyndvæggede rør. Hvor termisk bevægelse er et problem, kan vi integrere glideelementer eller PTFE-puder, ligesom på vores mere komplekse ekspansionsstøtter.

Materiale- og korrosionshistorien

Vi bygger den primære struktur af S235JR eller S275JR strukturelt kulstofstål (svarende til ASTM A36 eller A572 Gr. 50), hentet fra møller, der giver fuld EN 10204 3.1 sporbarhed. Boltningen er typisk kulstofstål af klasse 8.8, også varmgalvaniseret, med en voks- eller anti-klebningsbelægning på gevindene for at forhindre gnidning under tilspænding.

Et punkt, vi ofte bliver spurgt om: vil galvaniseringen overleve i et kemisk anlæg eller nær kysten? Varmgalvaniserede belægninger har en dokumenteret levetid på 30-50 år i mange atmosfæriske miljøer, selv i moderat aggressive industrielle miljøer. Vi kan levere zinkbelægningens vægtcertifikat og tykkelsesmålinger fra vores interne magnetiske måling for hver batch. Hvis dit miljø er mere aggressivt, kan vi anbefale at opgradere til rustfri stålsadler – men den ærlige sandhed fra vores projekterfaring er, at for de fleste brugsrør på konstruktionsstål er galvaniseret det rigtige tekniske valg og det mest omkostningseffektive.

Last og teknisk support

Mens en dobbeltrørsstøtte ser enkel ud, kan de kombinerede belastninger på bjælkeklemmen være betydelige. Vi verificerer hver samling for:

Lodret egenvægt af begge rør, fuld af vand eller produkt

Sidetryk fra termisk ekspansion, vind eller vibrationer med lille boring

Klemmeskridsikkerhed baseret på boltforspænding og friktionskoefficient

Bøjningsspænding i saddelstiverne og lokal flangebøjning i bjælken

Standardenheder er klassificeret til vertikale belastninger fra 2 kN op til 60 kN pr. rørsadel, med større kapaciteter mulige på specialordrer. Vi leverer en belastningstabel eller et projektspecifikt beregningsark, når du sender os dine rørspændingsdata.

Applikationer, hvor disse støtter tjener deres behold

Vi ser disse galvaniserede dobbeltstøtter gå ind i:

Rørreoler over jorden i kemiske fabrikker og raffinaderier, hvor der er behov for hundredvis af identiske bjælkemonterede understøtninger, og hvor installationshastigheden direkte påvirker projektets tidsplan

Kraftværks BOP (balance of plant) rørledninger – CW, brandvand, instrumentluft og andre forsyningsledninger, der løber langs konstruktionsstål

Store kommercielle HVAC-systemer, hvor varmgalvanisering giver et rent, industrielt udseende, der ofte er specificeret til udsatte mekaniske rum

Vand- og spildevandsrensningsanlæg, både indendørs og udendørs, hvor en galvaniseret understøtning håndterer fugt og lejlighedsvise kemiske dampe langt bedre end en malet.

Hvordan vi sørger for, at alt er rigtigt

Vores butiksproces omfatter:

Forgalvaniseringsinspektion af alle fremstillede dele for svejsekvalitet og dimensionsnøjagtighed

Varmgalvanisering på certificerede faciliteter, med badkemi og nedsænkningstid kontrolleret pr. parti

Eftersyn efter galvanisering: visuel kontrol for ensartethed, ingen blottede pletter eller for store slagg indeslutninger; zinktykkelse målt med en kalibreret digital måler på flere punkter pr. del

Prøv at samle en prøve fra hver batch for at verificere boltpasning og sadeljustering

Emballage med beskyttende adskillelse for at forhindre gnidning af zink-på-zink under transport

Alle QC-registreringer kompileres og leveres sammen med forsendelsen sammen med materialecertifikater og en overensstemmelseserklæring.

Tilpasning er standard praksis

Det er vores erfaring, at meget få dobbeltrørsstøtter bestilles "fra hylden." Du har muligvis brug for en klemme, der passer til en bjælkeflangetykkelse, vi ikke har på lager, eller en sadel på 6" og den anden på 2", eller en udvidet højde for at fjerne eksisterende isolering. Vores team er vant til at tage en dimensioneret skitse eller et bjælke- og rørskema og gøre det til en fabrikeret del inden for få dage. Den tekniske gennemgang og tegningsbehandling tager typisk 2-3 arbejdsdage for en ny konfiguration.

FAQ

1. Er galvaniseringen varm- eller galvaniseret, og hvor tyk er belægningen?

Vi bruger kun varmgalvanisering iht. ISO 1461. Efter fremstillingen nedsænkes hele samlingen i smeltet zink og danner et metallurgisk bundet jern-zink legeringslag dækket af ren zink. For vores standard materialetykkelser (≥6 mm) kan du forvente en gennemsnitlig belægningstykkelse på 85 µm eller mere. Dette er en fundamentalt anderledes proces end galvanisering, som afsætter et tyndt, rent kosmetisk lag, der giver langt mindre korrosionsbestandighed. Vi måler belægningstykkelse på flere punkter på hver batch og registrerer værdierne på inspektionsrapporten.

2. Hvordan sikrer du dig, at bjælkeklemmen ikke glider under belastning eller vibrationer?

Klemmen er designet således, at et specifikt moment på sætboltene genererer en forudsigelig spændekraft, som vi omdanner til skridsikkerhed ved hjælp af en konservativ friktionskoefficient (typisk 0,3 for galvaniseret stål på stål). Vores belastningstabeller specificerer den drejningsmomentværdi, der kræves for at opnå den nominelle kapacitet, og vi verificerer klemmens skridsikkerhed gennem fysisk belastningstest på faktiske bjælkesektioner. Til kritiske applikationer kan vi levere drejningsmomentdiagrammer og anbefale periodisk efterspænding som en del af rutinemæssig vedligeholdelse.

3. Hvilke typer stålbjælker kan denne støtte passe til?

Vores standard klemmedesign passer til europæiske IPE, HEA, HEB sektioner og amerikanske bredflange (W) og S-former. Vi lagerfører klemmesæt til flangebredder fra ca. 100 mm til 300 mm og flangetykkelser op til 30 mm. Uden for dette sortiment producerer vi brugerdefinerede klemplader - send os blot din bjælkesektionsbetegnelse, og vi designer klemmen, så den matcher inden for 2-3 arbejdsdage.

4. Kan de to rør have forskellige diametre, og hvordan bestemmes afstanden?

Absolut. Vi bearbejder hver sadel, så den matcher dens specifikke røryderdiameter, så en 6" proceslinje og en 2" instrumentluftledning kan dele den samme støtte. Sadlens center-til-center-afstand er designet baseret på dine medfølgende dimensioner, hvilket giver tilstrækkelig plads til isolering, termisk ekspansion og boltadgang. Hvis du er usikker på afstanden, vil vores ingeniører foreslå en minimumsafstand baseret på de rørspecifikationer, du angiver.

5. Vil fastspænding på bjælken beskadige dens maling eller brandsikring?

Klemmen udøver et højt kontakttryk lokalt, men belastningen fordeles over hele klempladens kontaktflade. Vi anbefaler typisk, at bjælkebelægningen er fuldstændig hærdet før installation. Mindre fordybninger af blød maling er mulig, men kompromitterer ikke bjælkens strukturelle integritet. Til brandsikring er klemmen designet til at sidde direkte på stålflangen, så ethvert brandsikringsmateriale skal termineres eller strippes lokalt omkring klemmeområdet - vores tegningsnoter vil gøre dette klart.

6. Leverer du belastningsberegninger eller blot en katalogkapacitet?

Vi kan begge dele. Vores standardkatalog giver konservative vurderinger for almindelige bjælkestørrelser og rørkombinationer. For projektspecifikke konfigurationer vil vi køre en fuld beregning, der kontrollerer klemmeskridningsmodstand, boltspænding, sadelbøjningsspænding og bjælkeflange lokal bøjning. Beregningsarket er en del af den indsendelsesdokumentation, vi normalt leverer til EPC'er og rådgivende ingeniører.

En praktisk note fra marken

Vi har erfaret gennem årene, at på store rørstativer kommer forskellen mellem en jævn installation og en frustrerende en ofte ned til klemmens justerbarhed. Det er grunden til, at vores bjælkeklemmer har et fast bolt-arrangement - intet falder af bjælken, når din montør arbejder over hovedet. Det er en lille detalje, men når du gange det med 500 støtte, bliver det rigtige penge i sparet arbejdskraft. Det er den slags feedback, vi bygger tilbage i produktet.

Har du en bjælkedel, to rørstørrelser og en last, kan vi inden for 24 timer have et tilbud og en koncepttegning klar til dig. Du er også velkommen til at besøge vores Yangzhou-fabrik og se galvaniseringskvaliteten og monteringsprocessen på første hånd - vi har fundet ud af, at når en ingeniør ser belægningstykkelsen og tilpasningskonsistensen, bliver beslutningen nem.
