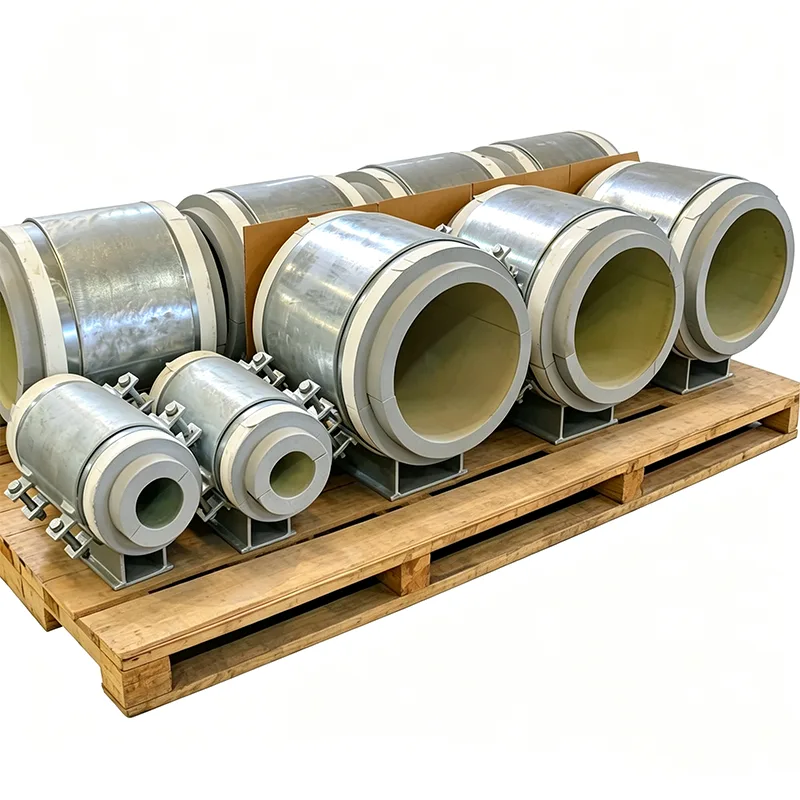

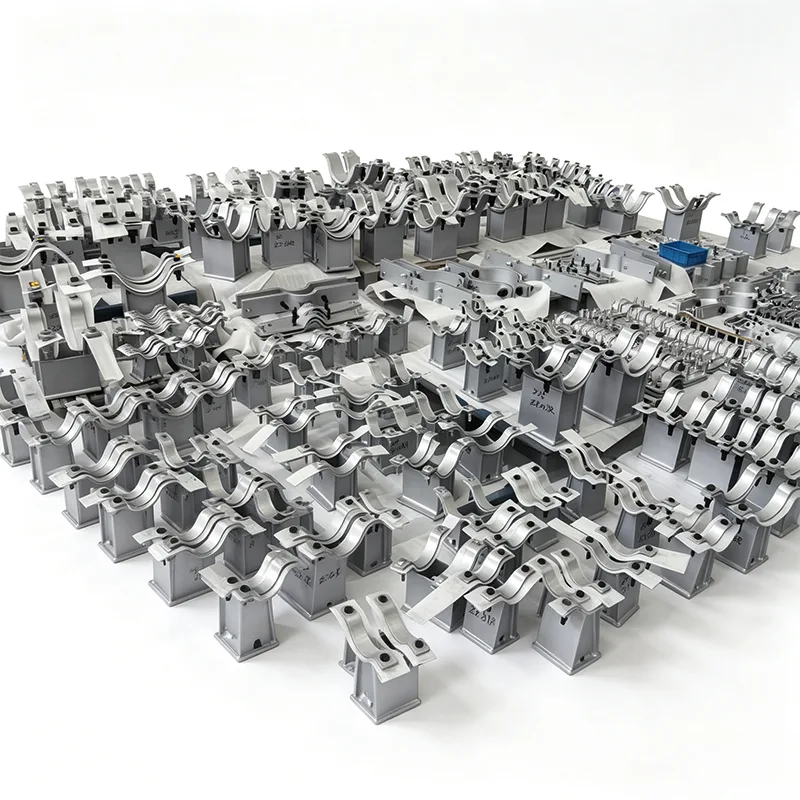

Rørstøtte til kryogen service

I kryogene rørsystemer kan selv et lille fejltrin i støttedesignet føre til sprøde brud, overdreven varmeforøgelse eller farlig belastning på tilsluttet udstyr. Hos Yangzhou Tianshun har vi udviklet rørstøtter til LNG flydende tog, ethylenopbevaringsterminaler og luftseparationsenheder siden 2012. Vi forstår, at en støtte i denne service ikke bare er et stykke stål - det er en omhyggeligt beregnet samling, der skal håndtere koldt krympning, opretholde isoleringsintegritet og forblive destruktivt i dekade.

Materialevalg, der sætter sikkerhed først

Al vores rørstøtte til kryogen service er fremstillet af materialer, der bevarer sejheden ved de laveste driftstemperaturer. Til den metalliske belastningsvej bruger vi typisk ASTM A320 L7 bolte, 304L eller 316L rustfrit stål til klemlegemer og lavtemperatur kulstofstål (A350 LF2), hvor designforholdene tillader det. Hver materialevarme er slagtestet ved design-minimumstemperaturen - Charpy V-notch-værdier leveres som standard i din dokumentationspakke, ikke kun efter anmodning.

Udviklet til koldt svind og belastningsvariation

Når et 30 meter langt LNG-rør afkøles fra omgivelsestemperatur til -162°C, kan det trække sig sammen med over 50 mm. Vores støttesamlinger er konfigureret til at tillade denne bevægelse uden at inducere sekundære spændinger. Vi tilbyder:

Kryogene glideplader med PTFE eller grafitimprægnerede pudeoverflader, bundet til en bærende isoleringsblok, der forhindrer kuldeoverførsel til det bærende stål.

Forudindstillede kolde sko, der kompenserer for termisk sammentrækning, hvilket eliminerer gætteriet under installationen.

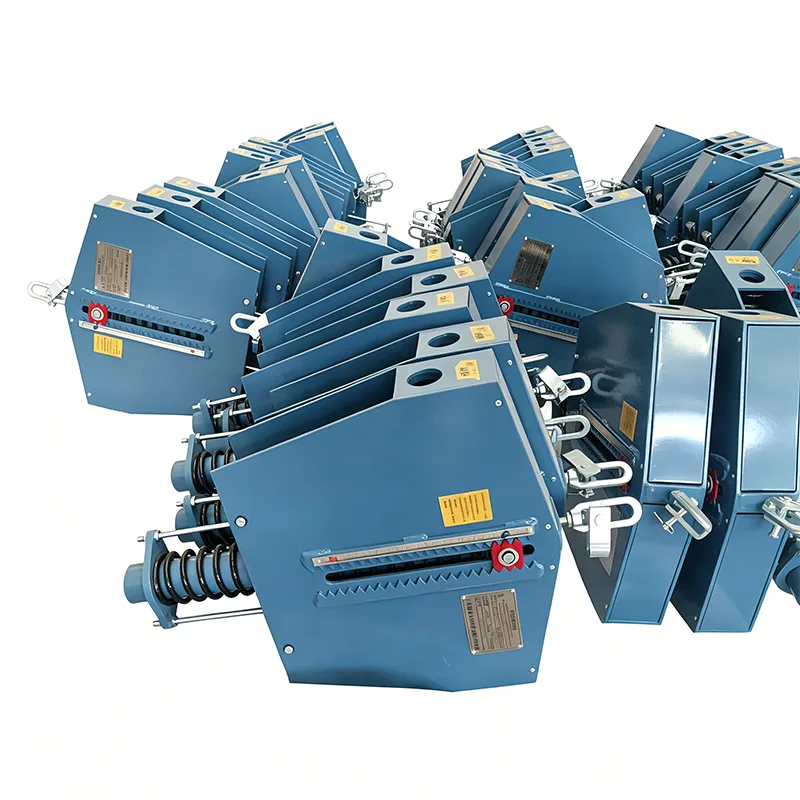

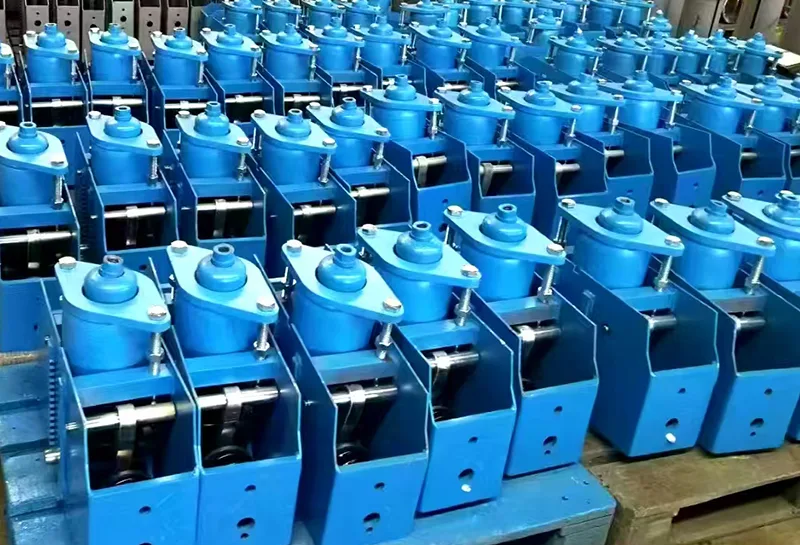

Konstante fjederstøtter, der er indstillet til at opretholde næsten nul belastningsvariationer gennem hele koldbevægelsesområdet, hvilket forhindrer dyseoverbelastning på kryogene pumper og kompressorer.

Isoleringsintegration, der forhindrer is og kondens

En revnet dampspærre eller et koldt sted på en støtte kan føre til isdannelse, CUI (korrosion under isolering) og energitab. Vores understøtninger er designet til at integrere med både PIR (polyisocyanurat) og cellulære glasisoleringssystemer. Den bærende isoleringssektion er fuldt indkapslet mellem rørskoen og den strukturelle understøtning med en kontinuerlig dampspærrebane. Vi kan også forskære den sekundære isolering, så den matcher din rørentreprenørs tykkelse og kappedetaljer.

Test og dokumentation for fuld sporbarhed

Inden et produkt forlader vores anlæg, gennemfører det et komplet in-house testprogram

Et komplet internt testprogram gennemføres af hvert produkt før forsendelse. Dimensionel og visuel inspektion, PMI (positiv materialeidentifikation), hårdhedstestning, MT/PT ikke-destruktiv testning, når det er relevant, fjederbelastningstest med belastningsforskydningskurver og belægningstykkelsesmåling er alle en del af dette program. Fabrikstestrapporter (FTR) og Materialetestrapporter (MTR) leveres.

Bemærk venligst: Intern test er ikke lig med ILAC-akkrediteret tredjepartstest

Skulle der være behov for bevidnet test eller laboratorietestning, tilbydes det som en separat valgfri service.

Separat tilbudte valgfri tredjepartsinspektionstjenester

1. Materialeafprøvning

Tjenester, der er tilgængelige under denne kategori, omfatter kemisk sammensætningsanalyse, trækprøvning, Charpy lavtemperatur slagtest og hårdhedstest.

2. Svejs NDT

De tilbudte metoder er magnetisk partikeltestning (MT), væskegennemtrængningstestning (PT), ultralydstestning (UT) og radiografisk testning (RT).

3. Test af fjederbelastningsydelse

Last-forskydningskurver er en del af denne test.

4. Inspektion af varmgalvanisering / epoxybelægning korrosionsbeskyttelse

5. Vidne til testning, fabriksovervågning og inspektion før forsendelse (PSI)

Hvorfor vi skiller os ud

LISEGA International Pipe Support System som vores benchmark

Vores belastningsnøjagtighed, teststandarder og dokumentationssystemer måles i forhold til LISEGAs internationale rørstøttesystem.

Ud over standard indenlandsk leverandørmodel

Mens en standard indenlandsk producent kun leverer produktet, inkluderer vi en last-forskydningskurve med hver fjederenhed. Derudover assisterer vi med tredjeparts SGS-test og bevidnede inspektioner, og vi understøtter PE/CPE-ingeniørdokumentgennemgange til oversøiske projekter.

Ansøgninger

LNG-modtageterminaler og peak shaving-anlæg

Opbevaring og håndtering af ethylen, propylen og flydende ammoniak

Industrielle gasanlæg (LOX, LIN, LAR)

Kryogene rørledningsgallerier og tanksekundære indeslutningsområder

Kølebokse i luftseparation og kulbrintebehandling

Vores kryogene understøtninger er i drift i dag på tværs af projekter i Mellemøsten, Sydøstasien og Nordamerika og fungerer pålideligt under nogle af de mest krævende termiske forhold.

Hvorfor Tianshun?

Vi er en specialiseret producent, ikke en generel distributør. Vores ingeniørteam kan tage din rørspændings-isometri, identificere alle kolde støttesteder og foreslå en optimeret samling, der reducerer både materialeomkostninger og installationstid uden at gå på kompromis med isoleringsydelsen. Over 70 % af vores forretning kommer fra gentagne ordrer - et direkte resultat af at levere forudsigelig kvalitet i hver forsendelse.

FAQ

Q: Hvad er den laveste temperatur, dine kryogene understøtninger kan klare?

A: Ned til -196°C (temperatur for flydende nitrogen). For flydende helium service, kontakt vores ingeniørteam.

Q: Kan du matche vores eksisterende rørsko og isoleringsdetaljer?

A: Ja. Vi producerer regelmæssigt efter kundespecifikke tegninger, herunder ikke-standard skohøjder, spændestile og isoleringstykkelser.

Spørgsmål: Leverer du isoleringsmaterialet som en del af støtten?

A: Ja, vi leverer den bærende isolering (PIR, skumglas eller træ) fuldt bundet til rørskoen. Den omgivende sekundære isolering og beklædning er typisk stedpåført, men vi kan levere præfabrikerede isoleringssæt.

Spørgsmål: Hvordan forhindrer du revnedannelse i isoleringen under cykliske kolde belastninger?

A: Den bærende blok er designet med en trykstyrke et godt stykke over det maksimalt beregnede bæretryk. Vi forskyder også samlinger i flerlagsisolering og bruger fleksible klæbesystemer, der tilgodeser differentiel bevægelse.

Q: Hvilke standarder overholder dine kryogene understøtninger?

A: Vores designs følger MSS SP-58, ASME B31.3 Chapter VI (for LNG), EN 13480 og de seneste GIIGNL retningslinjer. CE-mærkning under PED kan leveres, hvor det er relevant.

Q: Kan du håndtere korte leveringstider for nødreservedele?

A: Ja. Vi har et lager af almindelige kryogene glideplader og boltsæt. For fuldt fremstillede samlinger er ekspresfremstilling mulig på 7-10 dage.
