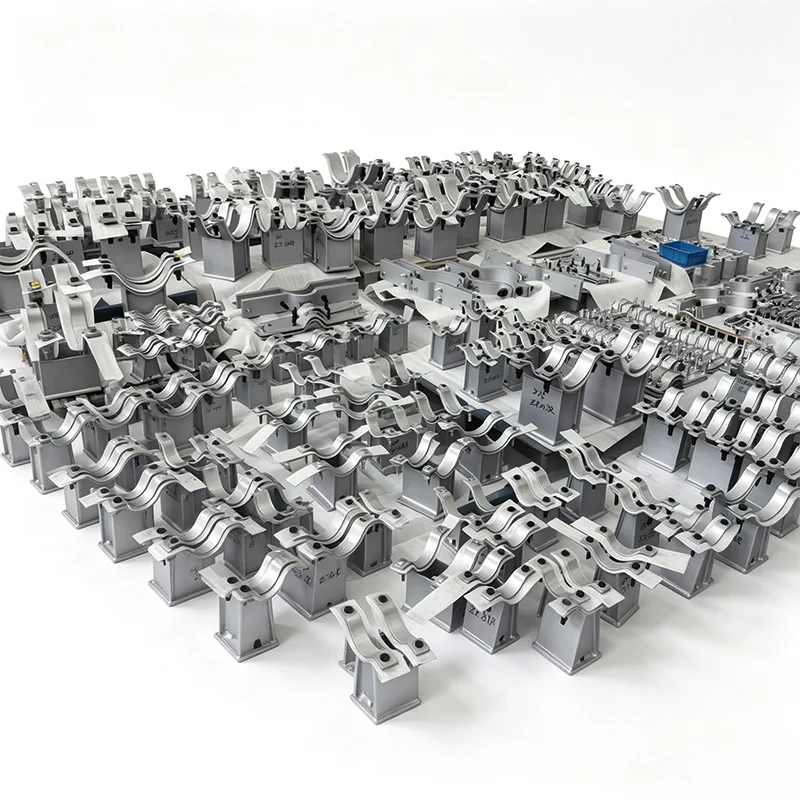

Sadelrørstøtter i rustfrit stål

Når en rørstøtte skal sidde i et saltfyldt kystanlæg, håndtere aggressive kemiske udvaskninger eller forblive vedligeholdelsesfri i årtier inde i en steril proceslinje, er materialevalget alt. Hos Yangzhou Tianshun har vi designet og leveret rørstøttesystemer siden 2012, og vores sadelrørstøtter i rustfrit stål er bygget til præcis de situationer - hvor standard kulstofstål bare ikke holder.

Hver sadelstøtte i rustfrit stål, vi sender, afspejler 14 års direkte feedback fra EPC-entreprenører, vedligeholdelsesingeniører og projektejere på tværs af 45+ lande. Vi har lært, hvad der virker, hvad der fejler tidligt, og hvordan man konstruerer almindelige fejlpunkter længe før en støtte nogensinde rører dit rør.

Hvad du får med en Tianshun rustfrit stål sadel

Materiel integritet du kan spore

Vi bearbejder sadelkroppe og stolpekomponenter af solid 304 (UNS S30400) eller 316L (UNS S31603) rustfri stålplade og stangmateriale – ikke støbte ækvivalenter. Hver varme af materiale ankommer med et EN 10204 3.1 mill testcertifikat, og vi bevarer fuld sporbarhed fra råvaremodtagelse til den endelige inspektion. Til projekter, der kræver øget pitting-modstand, er duplex 2205 eller super-austenitiske kvaliteter tilgængelige på forespørgsel.

Konstrueret form, ikke kun en bøjet plade

Sadelradius er præcisionsbearbejdet til at matche den faktiske udvendige diameter på dit rør, typisk fra 1" NB op til 48" NB og større. Dette eliminerer den punktbelastning, der kan forekomme med generiske V-formede understøtninger. På varme linjer forlænger vi ofte sadelbredden og inkorporerer lavfriktions PTFE eller grafit glideplader direkte i designet - så støtten arbejder med dit rørs termiske bevægelse, ikke imod det.

Stanchion design, der gør installationen forudsigelig

Selve stolpen - den lodrette stolpe, der binder sadlen til konstruktionsstålet - fås i fast højde eller justerbare konfigurationer. Faste stolper er almindeligvis en enkelt svejset fremstilling af kanal, H-bjælke eller rør i rustfrit stål med en fuldgennemtrængningssvejsning ved sadelbunden. Justerbare designs inkorporerer en gevindspindel og låsemøtrik, hvilket muliggør præcis elevationsindstilling under varmjustering uden skæring eller gensvejsning.

Alle bærende svejsninger udføres af certificerede svejsere til procedurer, der er kvalificeret under ASME Sektion IX, med svejsekort og NDE (PT eller RT) tilgængelige efter behov. Overfladefinish efter svejsning er standard bejdset og passiveret for at genoprette fuld korrosionsbestandighed.

Hvordan belastningerne håndteres

Vi antager ikke bare "rustfrit er stærkt." Vores interne ingeniører kontrollerer hver stolpeenhed for kombinationen af ​​lodret egenvægt, termisk ekspansionskraft, lejlighedsvise vind- eller seismiske belastninger og enhver hævning, der kan forekomme ved retningsændringer. Hvis dit projekt har specifikke designkoder (ASME B31.1, B31.3, EN 13480 osv.), kan vi levere den tilsvarende spændingsanalyse og belastningsdata. Vi har sendt understøtninger designet til lodrette belastninger fra et par hundrede Newtons op til over 300 kN.

Hvor du vil se disse understøttelser i tjeneste

Gennem årene er vores sadelrørstøtter i rustfrit stål gået ind på steder, hvor fejl ikke er en mulighed:

LNG-genforgasningsterminaler – 316L sadler i udendørs marine miljøer med kontinuerlig saltspray.

Farmaceutiske WFI-løkker (vand til injektion) – 304 rustfrit med fuld dokumentationspakker og elektropolerede finishmuligheder.

Spiselige olie- og drikkevareplanter – understøtninger designet med hygiejniske profiler, minimale sprækker og FDA-kompatible pakningsmaterialer, hvor det er nødvendigt.

Kemisk forarbejdning og kaustisk lagring – specielt udvalgte kvaliteter til modstandsdygtighed over for spændingskorrosion.

Offshore platformoverflader – justerbare stolper, der muliggør omstilling efter strukturel afvikling, alt i 316L med fuld tredjepartsinspektion.

Hvordan vi sikrer, at kvaliteten er ægte

Hver stolpe-saddel passerer gennem vores interne testlaboratorium før frigivelse:

Dimensionel verifikation i forhold til aftalte fabrikationstegninger

PMI (positiv materialeidentifikation) til karakterbekræftelse på rustfri dele

Farvepenetrant eller radiografisk inspektion på kritiske svejsninger (i henhold til kundens specifikation)

Belastningstest på forespørgsel for nye eller stærkt tilpassede designs

Vores fabrik er ISO 9001:2015 certificeret, og vi er vant til at arbejde med tredjepartsinspektører fra SGS, Bureau Veritas, TÜV og kunderepræsentanter under produktion og slutinspektion.

Tilpasning er normen, ikke en merpris

Meget få projekter har brug for en "katalog" sadel i rustfrit stål. De fleste kræver justeringer – forskellige grundpladedimensioner, specifikke bolthulsmønstre, udvidet højde for at frigøre isolering, en bestemt sadelomviklingsvinkel, integrerede føringer eller holdeklemmer. Det er fint. Vi har bygget vores produktionsworkflow op omkring små-batch, specialdesignede ordrer. Send os dit rørdatablad, din konstruktionsstål elevation eller en simpel skitse, og vores ingeniører vil returnere en forslagstegning inden for 2-3 arbejdsdage.

Til projekter med gentagne krav til rørstativ kan vi præ-konstruere en komplet supportplan, identificere optimeringsmuligheder og reducere de samlede installerede omkostninger uden at gå på kompromis med overholdelse af kode.

En sidste bemærkning om pålidelighed

Størstedelen af ​​vores rørstøtteordrer i rustfrit stål kommer fra kunder, der allerede har installeret støtte af kulstofstål fra os og kom tilbage specifikt for den rustfri opgradering. Når du har en rørspecifikation, der kræver, at "alle fugtede og eksterne støttekomponenter skal være korrosionsbestandige", forstår vi, at det betyder, at stolpesadlen er en del af systemet - ikke en eftertanke. Vi bygger det på den måde, inspicerer det på den måde og dokumenterer det på den måde.

Har du brug for et tilbud eller en hurtig teknisk gennemgang?

Kontakt vores ingeniørteam på [e-mail / telefon] med din rørstørrelse, påkrævede højde og belastningsforhold. Du vil typisk have et komplet forslag på mindre end 24 timer for standardanmodninger. Vi er også glade for at arrangere et fabriksbesøg i Yangzhou – at se, hvordan de rustfrie sadler går fra plade til slutmontering, er den bedste måde at forstå den forskel, ægte produktionskontrol gør.

FAQ

1. Hvilke kvaliteter af rustfrit stål tilbyder du til stolpesadler, og hvordan ved jeg, at jeg virkelig får 316L?

Vores standardlager inkluderer 304 (UNS S30400) og 316L (UNS S31603) plade og stang. Til kloridtunge eller offshore-miljøer anbefaler vi kraftigt 316L på grund af dets indhold af molybdæn, som i høj grad forbedrer pitting-modstanden. Hver varme af materiale, vi modtager, kommer med et EN 10204 3,1 mølle testcertifikat, og før enhver skæring eller svejsning starter, udfører vores interne laboratorium PMI (Positive Material Identification) ved hjælp af håndholdt XRF på rustfri kvaliteter. Du vil modtage en kopi af den PMI-rapport i din endelige dokumentationspakke - ingen gætværk, intet "tro mig."

2. Kan du fremstille en sadel, der passer til en ikke-standard rør OD eller isoleringstykkelse?

Ja, det er rutine for os. Du angiver den faktiske udvendige diameter af røret (og isolerings-OD, hvis sadlen sidder på isoleret rør), og vi bearbejder sadelradius, så den matcher den nøjagtige dimension. Dette er ikke en bøjet plade, der "ser tæt ud" - kontaktfladen er fræset til den specificerede radius, normalt med en omviklingsvinkel mellem 120° og 180° afhængigt af kravene til belastning og sideværts. Vi kan også udvide sadelhøjden til fri isolering og beklædning uden at skære i marken.

3. Leverer du belastningsklassificeringer og spændingsberegninger for tilpassede stolpesamlinger?

Absolut. Vores ingeniørteam udfører rutinemæssigt lodret belastning, vandret tryk og kombineret spændingstjek i henhold til ASME B31.1, B31.3 eller dit projekts valgte kode. Vi fremsender et beregningsark, der viser stolpensøjlens udbøjningskontrol, bundpladens lejespænding, svejsestyrke og boltspænding/forskydning efter behov. Hvis dit projekt kræver uafhængig verifikation, har vi ingen problemer med at samarbejde med din udpegede tredjepartsingeniør.

4. Hvilke svejse- og inspektionsstandarder følger du for understøtninger i rustfrit stål?

Alle bærende svejsninger på rustfri stolpsadler udføres af kvalificerede svejsere efter WPS kvalificeret til ASME Sektion IX. Den typiske samling mellem sadel og stolpe er en rillesvejsning med fuld penetration, glat slebet ved tåen. Afhængigt af din specifikation udfører vi dye penetrant (PT) eller radiografi (RT) på kritiske svejsninger. Efter svejsning bejdses og passiveres hver rustfri samling for at fjerne varmefarve og genoprette det passive chromoxidlag. Du kan se forskellen: en ensartet, sølvfarvet overflade uden blå misfarvning omkring svejsezonen.

5. Kan jeg få en justerbar stolpe, og hvor præcis er højdejusteringen?

Ja, vi tilbyder gevindskårne justerbare stolper med et låsemøtrik-arrangement, der almindeligvis anvendes, hvor der er behov for præcis elevationsindstilling under varmjustering, eller hvor konstruktionsstålstigninger kan variere. Typisk justeringsområde er ±25 mm, og det fine gevind tillader 1–2 mm lodret præcision. Efter indstilling spændes låsemøtrikken og hæftesvejses for at forhindre bevægelse under drift. Den fulde belastningsvej er mekanisk (gevindskæring), og vi dimensionerer stammen i overensstemmelse hermed - ingen afhængighed af hæftesvejsningen til at bære belastningen.

6. Er dine rustfrie stålstøtter velegnede til hygiejniske eller vaskemiljøer (fødevarer, pharma)?

Ja, og vi har leveret mange batches til disse applikationer. Af hygiejniske krav eliminerer vi flade vandrette overflader og sprækker, hvor det er muligt, og vi afslutter samlingen til en overfladeruhed på minimum Ra 0,8 μm (32 μin), eller elektropoleret, hvis det er specificeret. Vi bruger også FDA-kompatible anti-seize forbindelser på gevind og undgår ferritisk forurening ved at holde alt værktøj og arbejdsflader dedikeret til rustfrit. Dokumentationspakken kan omfatte rapporter om overfladeruhed og detaljerede rengøringscertifikater.

7. Hvilken dokumentation vil jeg modtage med min ordre?

En standardforsendelse inkluderer:

Fulddimensionel inspektionsrapport, der viser faktiske vs. tegningsdimensioner

EN 10204 3.1 materialecertifikater for alle rustfri dele

PMI-rapport (til legeringsverifikation)

Svejsekort og NDE-rapporter (PT/RT efter behov)

Attest for bejdsning og passivering

Overensstemmelseserklæring og pakkeliste med varmenumre

Vi kan også levere databøger, der er kompileret til dit projekts specifikke format. Omkring 80 % af vores rustfri supportordrer inkluderer nu mindst en grundlæggende MDR (Manufacturer's Data Record).

8. Hvad er en realistisk leveringstid for en batch af specialtilpassede rustfri stålsadler?

For mængder på 5 til 50 styk med tilpassede dimensioner og standard 304/316L materiale er vores typiske leveringstid 20-30 arbejdsdage fra tegningsgodkendelse. Større ordrer eller dem, der kræver duplex rustfrit stål, kan strække sig til 35-45 dage. Hvis du er på en kritisk tidslinje, kan vi diskutere fremskyndelse - ofte kan vi forkorte med 5-7 arbejdsdage ved at reservere materiale og skifte vagter, men vi vil altid være gennemsigtige omkring, hvad der er muligt uden at gå på kompromis med svejsekvaliteten eller inspektionstrin.
