Højdejusterbar rørskostøtte

På papiret er en rørhøjde et fast tal. På stedet er det sjældent. Stålsøjler sætter sig. Fundamenterne forskydes lidt. Fjederstøtter komprimerer mere eller mindre end den forudsagte spændingsmodel. Når røret ender 10 mm for højt eller 15 mm for lavt ved en pumpesugedyse eller en kompressorflange, påfører det at tvinge forbindelsen på plads dysebelastninger, som udstyret aldrig er designet til at tåle. Den enkleste måde at få den rigtige højde - og holde den rigtig - er en rørsko, du kan justere.

Vi har fremstillet Højdejusterbare Pipe Shoes Support på vores Jiangsu-fabrik siden 2012. Selve designet er ikke kompliceret, men at få det til at holde position pålideligt under dødvægt, termiske bevægelser og vibrationer er det. Vores justerbare sko gør det lige nu under damprør i Sydøstasien, kølevandsledninger i Mellemøsten og LNG-rørstativ i Nordamerika.

Hvordan justeringen fungerer – og hvorfor den bliver siddende

Kernen i samlingen er en gevindskaft, der løber mellem rørholderen og bundpladen. Drejning af justeringsmøtrikken hæver eller sænker røret i fine trin. Når højden er indstillet, kommer to uafhængige låsemekanismer i spil:

En kraftig låsemøtrik spændt mod hovedhuset, hvilket forhindrer krybning under lodret belastning.

I større størrelser, en sekundær låseskrue eller delt krave, der mekanisk blokerer rotation, selv under vedvarende vibrationer fra stempelkompressorer eller højstrømsgasledninger.

Hver sko er fabriksbelastningstestet til 1,5 gange dens nominelle kapacitet før forsendelse. De gevindskårne komponenter er bearbejdet af rund stang - ikke skåret fra gevindstang - så de bærende gevind er fuldprofilerede og fri for spændingsstigningerne, der kan knække en standard studs under bøjning.

Materialer, der matcher din service

Standard justerbare sko er fremstillet af kulstofstål, med varmgalvanisering som standard korrosionsbeskyttelse. Til ætsende eller udvaskede miljøer leverer vi helt rustfri versioner i 304L eller 316L. Gevindoverfladerne er belagt med en anti-knusningsblanding under montering for at forhindre fastklemning - dette betyder noget, fordi en justeringsmøtrik, der ikke kan drejes på stedet, ikke længere er justerbar.

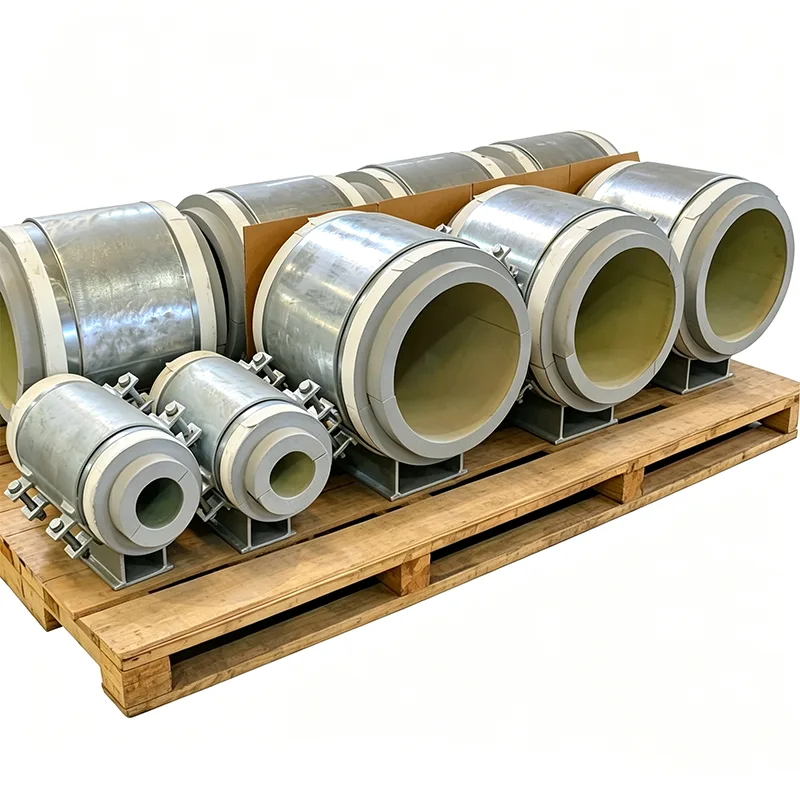

Når den højdejusterbare rørskostøtte er varm eller kold, integrerer vi en bærende isoleringsblok (PIR eller cellulært glas) mellem rørholderen og støttestammen. Isoleringen er dimensioneret, så den passer til rørets isoleringstykkelse, og dampspærren forbliver kontinuerlig - ingen kolde pletter, ingen kondens.

Hvor justerbare rørsko gør en forskel

Pumpe og kompressor suge- og afgangsrør, hvor dysebelastninger skal forblive inden for producentens tilladte ramme.

Rørstativstøtter i områder med jordsætning eller frosthævning.

Ledninger, der har brug for en præcis hældning til dræning eller procesflow, såsom kedelblæsningsrør eller brændstofgasledninger.

Fjederstøttede systemer, hvor den kolde position skal finjusteres efter belastningsoverførsel fra midlertidige understøtninger.

Ombygninger og bindinger, hvor den eksisterende rørhøjde ikke helt matcher den nye føring.

De fleste justerbare understøtninger på markedet er enten katalogartikler med begrænset vandring eller helt tilpassede stykker med lange leveringstider. Vi sidder midt imellem: Vi kan tage et standarddesign og ændre højdeområdet, fodpladens dimensioner eller isoleringstykkelsen til din projektspecifikation - normalt inden for samme leveringstid som en fast sko. Vores ingeniørteam arbejder direkte fra din isometriske og supportliste og vil spørge dig om hydrotestbelastningen, designtemperaturen og den forventede bevægelse, før vi færdiggør en tegning. Det kontrolniveau er det, der gør en simpel justerbar sko til en støtte, du ikke behøver at se igen under idriftsættelsen.

FAQ

Q: Hvor meget justeringsområde kan du give?

A: Standarddesign tilbyder ±25 mm til ±100 mm vandring. Større udvalg er muligt - fortæl os, hvad du har brug for.

Q: Holder indstillingen under vibration?

A: Ja. Vi bruger en låsemøtrik plus en mekanisk anti-rotationsfunktion i alle størrelser. Enheden er fabrikstestet for at forblive stabil under cyklisk belastning.

Q: Kan skoen justeres, mens røret er belastet?

A: Mindre trimjusteringer kan normalt udføres under dødvægt. For større korrektioner anbefaler vi først at aflaste belastningen for at beskytte gevindene.

Q: Tilbyder du en version til isolerede kolde eller varme rør?

A: Ja. Vi integrerer en bærende isoleringsblok i størrelsen til din isoleringstykkelse, komplet med en forseglet dampspærrebane.
