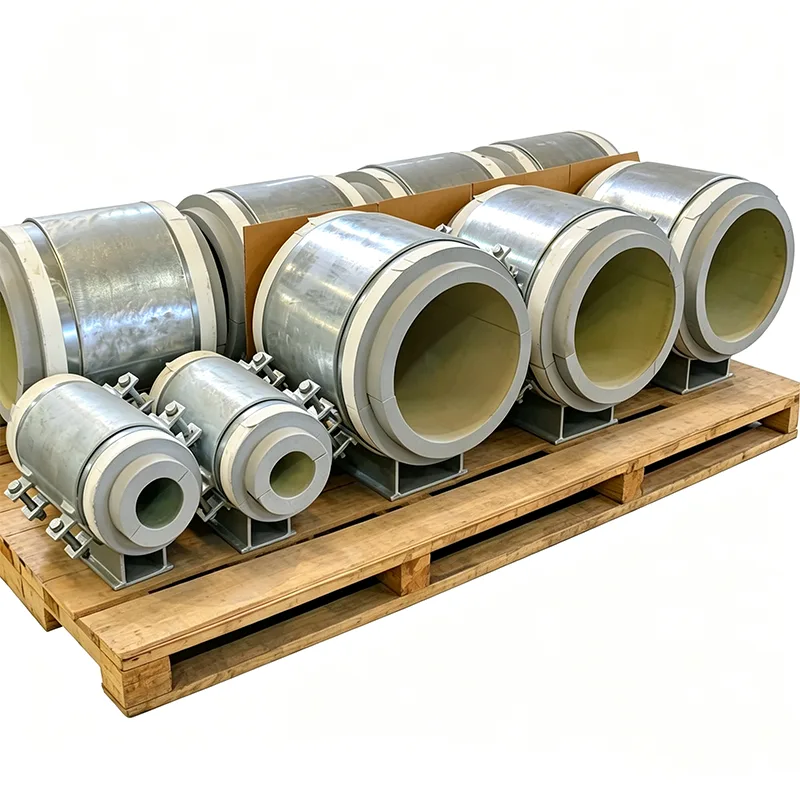

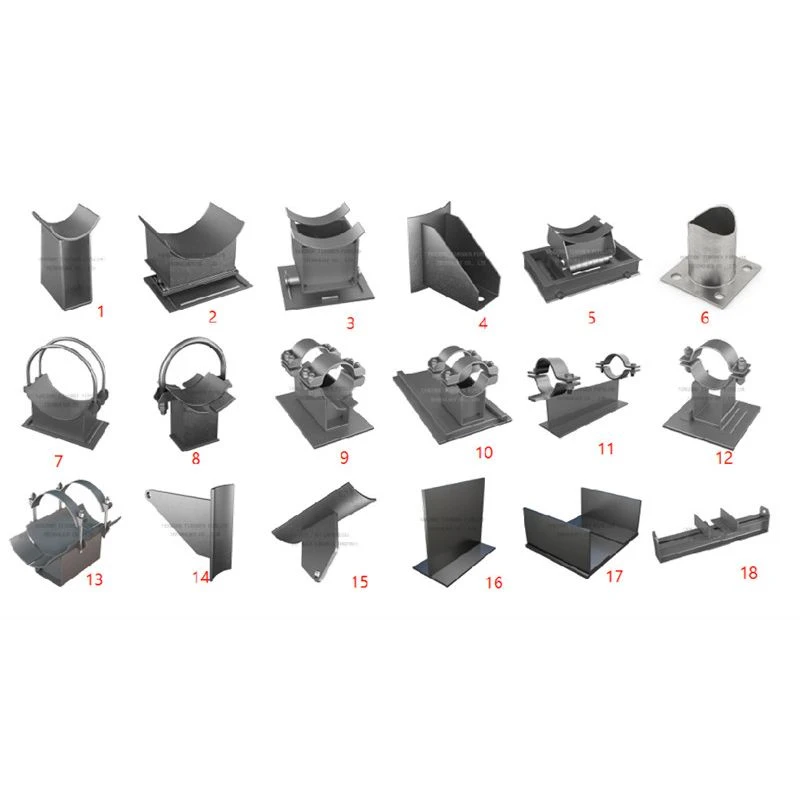

Koldsko-isolerede rørstøtter

Når et rør bærer medier ved temperaturer under nul, bliver enhver metal-til-metal kontakt med den bærende struktur en termisk kortslutning. Kulde bevæger sig ned i stålet, afkøler støttebjælken og trækker fugt ud af luften. Resultatet er is på strukturen, dryppende vand og korrosion, der kan underminere støtten længe før selve røret viser tegn på problemer. En kold sko stopper den kæde af begivenheder ved kilden.

Hos Yangzhou Tianshun har vi fremstillet koldsko-isolerede rørstøtter siden 2012 til ethylenterminaler, ammoniakkøleanlæg, kølevandsnetværk og sekundære indeslutningsområder for LNG-tanke. Arbejdsprincippet har ikke ændret sig: Indsæt en termisk resistent, men strukturelt stiv blok mellem det kolde rør og det varme stål. Den tekniske udfordring - og forskellen mellem en koldsko, der fungerer i fem år, og en, der holder i tre årtier - ligger i, hvordan den blok er indeholdt, forseglet og tilpasset de specifikke kolde-service-forhold.

Hvordan en kold sko afbryder den termiske vej

Et koldt rør hviler inde i en kontureret metalvugge, men det berører ikke vuggens stål direkte. I stedet bærer en isoleringsblok med høj densitet rørets vægt. Denne blok er valgt ikke kun for dens varmeledningsevne, men for dens trykstyrke ved den laveste driftstemperatur. Til de fleste applikationer ned til -196°C bruger vi cellulært glas eller high-density PIR. Blokken er bearbejdet, så den passer til rørets ydre diameter på den ene side og skoens bundplade på den anden side, hvilket sikrer fuld overfladekontakt og ingen punktbelastning.

De kolde sko-isolerede rørstøtters sidevægge omslutter isoleringsblokken på alle fire sider. Dette gør to ting: det forhindrer blokken i at flytte sig under lateral rørbevægelse, og det beskytter isoleringen mod mekanisk beskadigelse. Stålbundpladen under blokken er den eneste belastningsvej til strukturen, og fordi blokken er et kontinuerligt fast lag, er der ingen direkte metal-til-rør-ledningsvej - kuldebroen er brudt.

Holder fugt ude i lang tid

På et koldt rør bliver ethvert mellemrum i dampspærren til et kondenspunkt. Vand samler sig, fryser og udvider sig og ødelægger til sidst isoleringen indefra. Vores koldsko-design adresserer dette på tre måder:

Selve isoleringsblokken er lukkede celler, hvilket giver meget lav vanddampgennemtrængelighed, selvom den ydre kappe er beskadiget.

Vi leverer en kontinuerlig metalkappeprofil rundt om skokroppen. Sted-påført dampspærre på rørisoleringen kan forsegles direkte til denne kappe med klæbemiddel eller tape, hvilket skaber en ubrudt konvolut.

Til udendørs installationer eller områder med afvaskning påfører vi en perle af fleksibel tætningsmasse mellem skoens sidevæg og rørisoleringskappen ved grænsefladen, hvilket tilføjer en sekundær fugtspærre.

Materialer, der holder sig hårde ved lave temperaturer

En koldskos konstruktionsståldele må ikke blive skøre, når de er kolde. Standard strukturelt kulstofstål mister notch sejhed langt over frysepunktet. Til kolde skokroppe og bundplader bruger vi:

Lavtemperatur kulstofstål (ASTM A350 LF2 eller tilsvarende) til serviceydelser ned til -46°C.

Austenitisk rustfrit stål (304L, 316L) til kryogene applikationer ned til -196°C, hvor kulstofstål ville være skørt.

Alt bærende stål leveres med Charpy-slagtestværdier ved den designmæssige minimumstemperatur på EN 10204 Type 3.1-certifikatet. Bolten er A320 L7 eller rustfri, valgt til at matche kropsmaterialet.

Imødekommende koldt svind

Et koldt rør trækker sig sammen. En 20 meter lang linjekøling af rustfrit stål fra omgivende til -162°C krymper med over 30 millimeter. Hvis koldskoen er fastgjort stift til strukturen, overføres denne bevægelse ind i rørvæggen som aksial spænding. Vi håndterer dette ved at integrere en glideplade med lav friktion i koldskoens bund. En poleret rustfri stålplade er limet til undersiden af ​​isoleringsblokken eller til toppen af ​​bundpladen, og en PTFE- eller grafitimprægneret pude er fastgjort til den modsatte overflade. Skoen kan så glide med røret, mens den termiske pause bevares. Glideoverfladen er dimensioneret til at rumme hele kulde-til-omgivelsesrejseområdet med en sikkerhedsmargin.

Hvad følger med din Cold Shoe-bestilling

Alle koldsko-isolerede rørstøtter, vi sender, er understøttet af en dokumentationspakke, der opfylder EPC-inspektionskrav:

EN 10204 Type 3.1 for alle ståldele, med lavtemperatur slagtestrapporter.

Datablade for isoleringsblok, der viser termisk ledningsevne og trykstyrke ved designkolde temperaturer.

Dimensionsrapporter, der bekræfter bloktykkelse, skoforskydning (hvis nogen) og bundpladedimensioner.

Glidplade friktionsprøvecertifikater, når det er relevant.

Ansøgninger

LNG- og NGL-rørstøtter i terminaler og flydende anlæg

Opbevarings- og overførselslinjer for ethylen, propylen og flydende ammoniak

Kølet vand og kuldebærerrørsstativer i fjernkøling og datacentre

Kølelinjer i fødevareforarbejdnings- og kølefaciliteter

Kryogene rørgallerier i luftseparationsenheder

Hvorfor Tianshun for kolde sko?

En koldsko er en lille komponent med en for stor påvirkning. Hvis det svigter, er hele isoleringssystemet kompromitteret, og den resulterende is kan overbelaste rørstativer. Vores ingeniører vælger ikke en standardblok og håber, den passer - de krydstjekker din rørstørrelse, isoleringsspecifikation, designtemperatur og strukturelle belastninger og konfigurerer derefter en sko, der vedligeholder isoleringshylsteret uden at gå på kompromis. Over 70 % af vores kunder afgiver gentagne ordrer, fordi de ved, at de kolde sko, de modtager, vil yde nøjagtigt som beregnet fra den første nedkøling til den sidste.

FAQ

Q: Hvad er den laveste temperatur, dine kolde sko kan klare?

A: Ned til -196°C for LNG og flydende nitrogen. Til flydende helium bruger vi specialiserede materialer - kontakt vores team.

Spørgsmål: Kan du matche vores eksisterende isoleringsspecifikationer og dampspærredetaljer?

A: Ja. Vi bearbejder isoleringsblokken til dit rørs OD og isoleringstykkelse, og vi kan konfigurere kappeforseglingsgrænsefladen til din beklædningstype.

Q: Skal jeg installere en separat glideplade, eller er den indbygget i skoen?

A: Vi kan integrere glidepladen under fremstillingen. Du får en enkelt samling, der håndterer både termisk brud og aksial bevægelse.

Q: Hvordan forhindrer du, at der dannes is på skoens metaldele?

A: De kolde ståloverflader er isoleret fra den omgivende luft af den stedpåførte isolering og beklædning, der løber kontinuerligt over skokroppen. Vi leverer tætningsprofilerne; pladsens personale forsegler kanterne.
