Artikeloversigt: A Variabel fjederstøtteer en mekanisk rørstøtteanordning designet til at bære rørbelastninger, samtidig med at den optager lodrette bevægelser forårsaget af termisk ekspansion, sammentrækning og ændringer i driftstilstanden. I modsætning til stive understøtninger tillader den kontrolleret forskydning, mens den opretholder en forudsigelig støttekraft. Dette gør det særligt anvendeligt til procesanlæg, kraftværker, raffinaderier, kemiske faciliteter, LNG-systemer og andre industrielle rørapplikationer. Denne guide forklarer, hvordan Variable Spring Supports fungerer, hvordan man vælger dem korrekt, hvilke tekniske faktorer der betyder mest, og hvordan Tianshun kan levere standard- og kundetilpassede løsninger til krævende rørsystemer.
A Variabel fjederstøtteer en rørstøttesamling, der bruger en spiralfjeder til at understøtte en sektion af rør, mens den tillader kontrolleret lodret bevægelse. Det er almindeligvis installeret, hvor røret ikke kan forblive i en fast højde, fordi driftstemperaturer får ledningen til at udvide sig eller trække sig sammen.
I en konventionel stiv understøtning forbliver understøtningspunktet i det væsentlige fikseret. Dette kan blive problematisk, når et varmt rør udvider sig. Røret kan forsøge at bevæge sig opad eller nedad, mens den stive støtte modstår denne bevægelse. Den resulterende interaktion kan øge belastninger, der overføres til røret, tilsluttet udstyr, dyser, strukturelle elementer og andre støttepunkter.
En variabel fjedermekanisme giver en mere fleksibel løsning. Når det understøttede rør bevæger sig lodret, komprimeres eller strækker fjederen sig. Dens støttekraft ændres derfor i overensstemmelse med fjederens belastnings-afbøjningsegenskaber.
Målet er ikke at eliminere bevægelse. I stedet er målet atunderstøtte røret, samtidig med at den beregnede bevægelse kan ske på en kontrolleret måde.
Tianshun fremstiller variable fjederstøtter til industrielle rørapplikationer og kan levere konfigurationer baseret på belastning, vandring, installationsplads, tilslutningskrav, miljøforhold og projektspecifikationer.
Driftsprincippet er baseret på forholdet mellem fjederbelastning og lodret forskydning. Når røret er koldt, har støtten en specificeret start- eller koldbelastning. Når systemet når sin driftstemperatur, kan røret bevæge sig lodret, hvilket ændrer fjederens kompression og dermed dens støttekraft.
For eksempel kan en dampledning stige, når den varmes op. Hvis en variabel fjederstøtte er placeret under denne linje, kan fjederen komprimeres, når røret bevæger sig opad. Støtten fortsætter med at bære rørets vægt, men kraften ved støtten ændres, efterhånden som fjederen bevæger sig gennem sit arbejdsområde.
Denne adfærd kan begrebsmæssigt repræsenteres ved:
Fjederbelastningsændring = Fjederhastighed × Lodret bevægelse
Den faktiske udvælgelse skal tage hensyn til den komplette rørspændingsanalyse i stedet for at stole på en simpel beregning alene. Fjederhastigheden, varm belastning, kold belastning, tilgængelig vandring, bevægelsesretning og tilladt belastningsvariation skal alle evalueres sammen.
For mange industrielle systemer er en kontrolleret variation i støttebelastning acceptabel. I disse situationer kan et variabelt fjederdesign give et økonomisk og teknisk passende alternativ til en konstant fjederstøtte.
Industrielle rørføringer er sjældent statiske. Temperaturændringer, trykændringer, opstarts- og nedlukningscyklusser, væskeforhold og procesvariationer kan alle påvirke rørets position og støttebelastninger.
Uden en passende fleksibel støtteordning kan overdreven tilbageholdenhed bidrage til flere problemer:
En variabel fjederstøtte løser en del af denne udfordring ved at give en støttekraft, der ændrer sig, når røret bevæger sig.
Dette er især vigtigt omkring lange varmeledninger, lodrette stigrør, udstyrsforbindelser, dampsystemer, udstødningsrør, procesledninger og andre steder, hvor lodret termisk forskydning ikke kan optages effektivt af stive understøtninger.
Selvom den nøjagtige konstruktion varierer afhængigt af konfigurationen, indeholder en typisk variabel fjederstøtte flere væsentlige elementer.
| Komponent | Typisk materiale | Primær funktion |
|---|---|---|
| Spiralfjeder | Fjederstål | Genererer den kontrollerede støttekraft og tillader lodret bevægelse. |
| Spring Bolig | Kulstofstål eller specificeret legering | Beskytter og styrer fjedersamlingen. |
| Indlæs plade | Kulstof eller smedet stål | Overfører den understøttede belastning ind i fjedermekanismen. |
| Rejseindikator | Rustfrit stål eller korrosionsbestandigt materiale | Viser fjederpositionen og hjælper med at verificere driftsbevægelsen. |
| Tilslutningssamling | Kulstofstål eller specificeret materiale | Forbinder fjederstøtten til røret, strukturen eller fundamentet. |
| Justeringskomponenter | Stål | Lad støtten indstilles til den nødvendige belastning og monteringsposition. |
Selve fjederen er særlig vigtig. Dets materiale, varmebehandling, fremstillingsnøjagtighed, forudindstilling og belastningstest påvirker direkte pålideligheden af den færdige støtte.
Tianshun bruger fjedermaterialer såsom 60Si2MnA eller 50CrVA til anvendelige designs og kan konfigurere huset og tilslutningskomponenterne i henhold til driftsmiljøet og projektkravene.
Korrekt valg starter med nøjagtige tekniske data. Det er ikke tilstrækkeligt at vælge en støtte blot efter rørdiameteren, fordi fjederstøtten primært reagerer på belastning og bevægelse frem for rørstørrelse alene.
Vigtige valgparametre omfatter:
| Parameter | Eksempel på rækkevidde/overvejelse | Hvorfor det betyder noget |
|---|---|---|
| Driftsbelastning | Cirka 0,2–400 kN afhængig af model | Bestemmer den passende fjederkapacitet. |
| Lodret rejse | Almindelige muligheder omfatter 30, 60, 90, 120 og 180 mm | Skal rumme beregnet rørforskydning. |
| Bevægelsesretning | Opad eller nedad | Påvirker montering og fjedervalg. |
| Belastningsvariation | Projektafhængig; almindeligvis kontrolleret inden for en bestemt procentdel | Bestemmer om en variabel eller konstant fjederløsning er egnet. |
| Husmateriale | Kulstofstål eller tilpasset materiale | Skal modstå mekaniske og miljømæssige forhold. |
Den sikreste tilgang er at vælge støtten fra rørspændingsanalysen og støttetegningen. Tianshun kan gennemgå oplysninger om varm-, kold-, bevægelses- og dimensionsoplysninger, før de anbefaler en passende fjederserie.
Variable og konstante fjederstøtter løser relaterede men forskellige tekniske problemer. Den vigtigste forskel er, hvor meget støttekraften ændrer sig, når røret bevæger sig.
| Feature | Variabel fjederstøtte | Konstant fjederstøtte |
|---|---|---|
| Støttestyrke | Ændringer med lodret bevægelse | Designet til at forblive nogenlunde konstant |
| Typisk anvendelse | Moderat termisk bevægelse og acceptabel belastningsvariation | Kritiske steder, der kræver meget lav belastningsvariation |
| Konstruktion | Relativt simpel fjedermekanisme | Mere komplekst mekanisk arrangement |
| Koste | Generelt mere økonomisk | Generelt højere |
| Vedligeholdelseshensyn | Normalt ligetil | Kræver opmærksomhed på dens mere komplekse mekanisme |
Beslutningen bør altid være baseret på tekniske krav. En konstant fjeder bør ikke automatisk betragtes som overlegen. Hvor den beregnede støttebelastningsvariation er acceptabel, kan en variabel fjederstøtte give den nødvendige bevægelsesevne uden unødig kompleksitet.
Variable fjederstøtter bruges i vid udstrækning i industrielle faciliteter, hvor rørledninger oplever betydelig lodret forskydning.
Til kolde eller isolerede rørføringer kan fjederstøtten også integreres i et bredere støttearrangement designet til at beskytte isolering og opretholde den nødvendige termiske ydeevne.
Selv en korrekt fremstillet variabel fjederstøtte kan fungere dårligt, hvis den er installeret eller justeret forkert. Installation bør derfor behandles som en ingeniørstyret aktivitet frem for blot en mekanisk monteringsopgave.
Før installation skal du kontrollere:
Et hyppigt feltproblem er utilstrækkelig frigang. En støtte kan passe, når røret er koldt, men forstyrre nærliggende stålværk, efter at der opstår termisk bevægelse. Kontrol af hele bevægelseskonvolutten før installation kan forhindre dyre ændringer på stedet.
Udendørs installationer kræver også passende korrosionsbeskyttelse. Afhængigt af miljøet kan malet kulstofstål, varmgalvaniserede komponenter, rustfrit stålbeslag eller specialiserede belægningssystemer overvejes.
En fjederstøtte er en bærende mekanisk komponent. Produktionskonsistens er derfor vigtig, fordi små forskelle i fjederegenskaber eller monteringsindstillinger kan påvirke den faktiske støttereaktion.
En pålidelig fremstillingsproces bør omfatte:
Tianshun oplyser, at dens variable fjederstøtter belastningstestes før forsendelse, med test, der dækker specificerede belastningsforhold og fjedervandring. Testdokumentation kan leveres til relevante ordrer, mens tredjepartskontrol også kan arrangeres, når projektet kræver det.
For eksportprojekter bør kunderne afklare påkrævede materialecertifikater, inspektionsplaner, belægningskrav, dimensionelle tolerancer og gældende standarder, før produktionen begynder.
Industrielle rørføringer følger sjældent en enkelt universel konfiguration. Selv når fjedermekanismen er standardiseret, kan den omgivende installation kræve modifikationer.
Afhængigt af projektet kan tilpasning omfatte:
Tianshun kan arbejde ud fra tekniske tegninger, supportplaner, rørspændingsdata eller kundespecifikationer. At give nøjagtige oplysninger på tilbudsstadiet hjælper med at undgå dimensionelle konflikter og ændringer i de sene stadier under fremstilling eller installation.
For industrielle købere strækker værdien af en variabel fjederstøtte sig ud over selve fjederen. Korrekt udvælgelse, produktionskontrol, dokumentation og leveringskoordinering påvirker alle det endelige projektresultat.
Tianshun fokuserer på industrielle rørstøtteprodukter og leverer både standardiserede og tilpassede Variable Spring Support-løsninger. Dens produktsortiment omfatter forskellige fjederstøttekonfigurationer og belastningskapaciteter beregnet til forskellige rørarrangementer.
De vigtigste fordele ved at arbejde med en erfaren producent omfatter:
Når de anmoder om et tilbud fra Tianshun, kan kunderne forbedre udvælgelsesnøjagtigheden ved at levere støttemærket, driftsbelastning, kold belastning, lodret bevægelse, bevægelsesretning, installationshøjde, påkrævet standard, forbindelsestype, miljøforhold og tilgængelig plads.
Dens primære formål er at understøtte et rør og samtidig tillade kontrolleret lodret bevægelse. Fjederen optager termisk forskydning, mens støttekraften ændres inden for det specificerede driftsområde.
Det er generelt velegnet, når rørsystemet oplever lodret bevægelse, og den resulterende ændring i støttebelastningen er acceptabel i henhold til rørspændingsanalysen. Kritiske steder med ekstremt restriktive belastningsvariationer kan i stedet kræve et konstant fjederarrangement.
De mest nyttige oplysninger omfatter varm belastning, kold belastning, lodret bevægelse, bevægelsesretning, støtteplacering, installationsdimensioner, tilslutningsarrangement, driftstemperatur og gældende projektstandarder.
Ja. Tianshun leverer skræddersyede konfigurationer til krav såsom speciel vandring, husdimensioner, tilslutningsarrangementer, materialer, belægninger og installationsforhold.

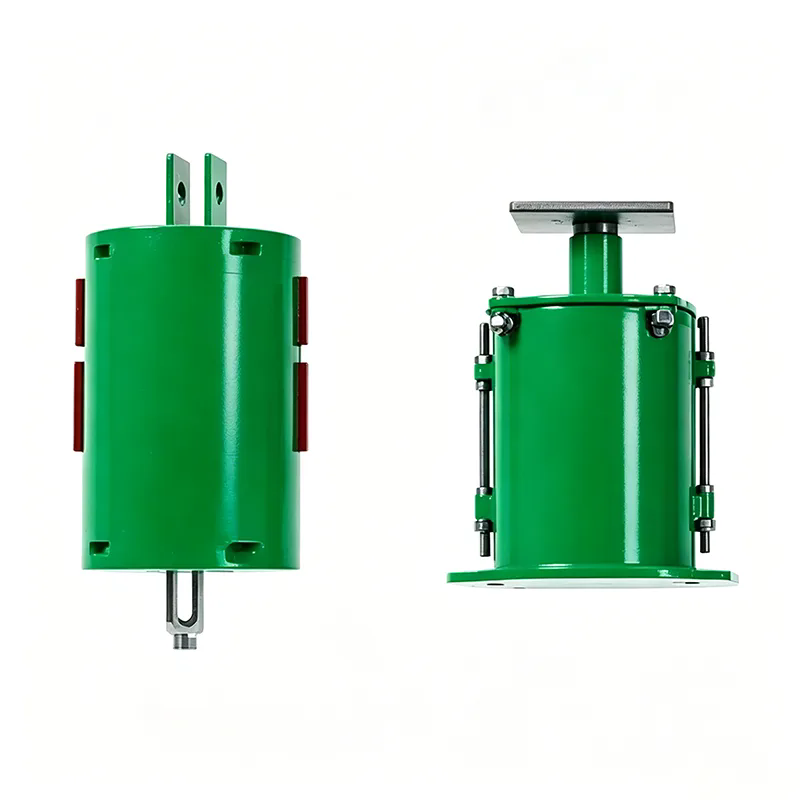

Fjedermekanismen udfører den samme grundlæggende funktion, men installationsarrangementet er forskelligt. En fjederophæng er almindeligvis ophængt i en overliggende struktur, mens en fjederstøtte kan være anbragt under eller ved siden af røret afhængigt af designet.
Test kan omfatte kontrol af den specificerede belastning ved kolde og driftspositioner, verificering af vandring, bekræftelse af fjederindstillingen og inspektion af den færdige samling. Den nøjagtige inspektionsprocedure afhænger af projektspecifikationen og købskravene.
Ja. Udendørs applikationer kræver passende overvejelser om korrosionsbeskyttelse, belægningssystemer, dræning, miljøeksponering og hardwarevalg. Tianshun kan levere passende overfladebehandlingsmuligheder til forskellige driftsmiljøer.
Ikke automatisk. Understøtningstypen skal bestemmes ud fra rørlayout og spændingsanalyse. En variabel fjeder er passende, hvor kontrolleret lodret fleksibilitet er påkrævet; stive understøtninger forbliver egnede, hvor bevægelse ikke er påkrævet, eller hvor fastholdelse er en del af designet.
A Variabel fjederstøttegiver en praktisk måde at styre lodret termisk bevægelse og samtidig opretholde pålidelig rørstøtte. Ved at lade fjederen ændre sin kompression eller forlængelse, når røret bevæger sig, kan det reducere de uønskede virkninger, der kan opstå, når termisk aktive rørføringer er overdrevent fastholdt.
En vellykket anvendelse afhænger dog af mere end at vælge en fjeder med en passende belastningsværdi. Varme og kolde belastninger, lodret bevægelse, bevægelsesretning, tilladt belastningsvariation, installationsafstand, miljøeksponering, forbindelseskonfiguration, fremstillingskvalitet og testkrav bør alle overvejes.
Til elproduktion, petrokemisk, kemisk forarbejdning, LNG, raffinaderi, stål og andre industrielle rørsystemer kan det rigtige støttedesign hjælpe med at forbedre den mekaniske stabilitet og forenkle installation og vedligeholdelse.
Tianshunleverer Variable Spring Support-løsninger til standard og tilpassede industrielle applikationer. Hvis du har en rørstøttetegning, fjederplan, belastningsdata eller et særligt installationskrav, skal du sende projektdetaljerne til Tianshun-teamet for teknisk evaluering og en passende konfiguration.Kontakt osi dag for at diskutere dine krav til variabel fjederstøtte og få en praktisk løsning til dit rørprojekt.
