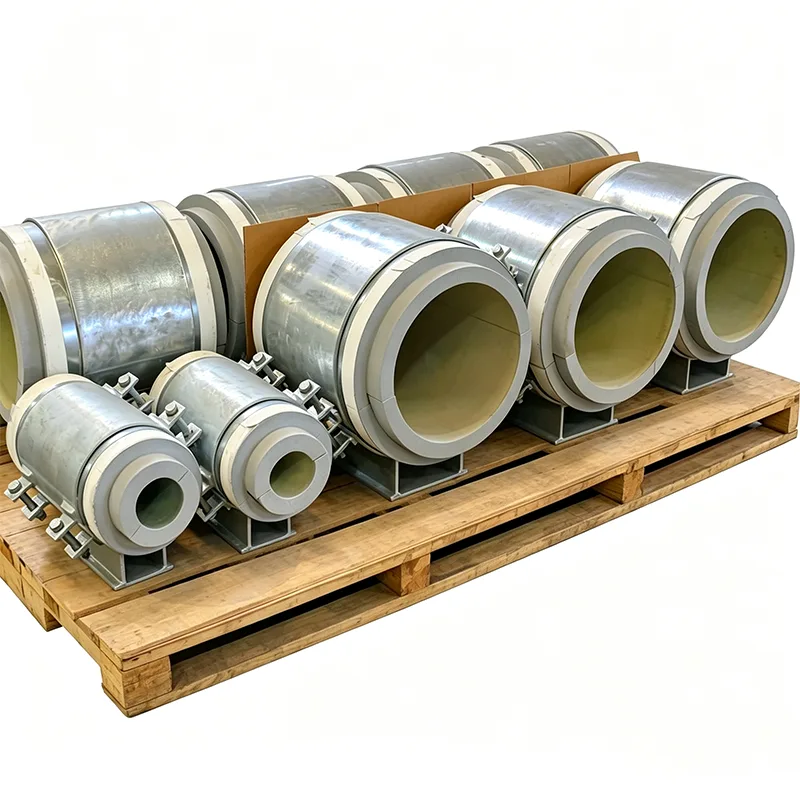

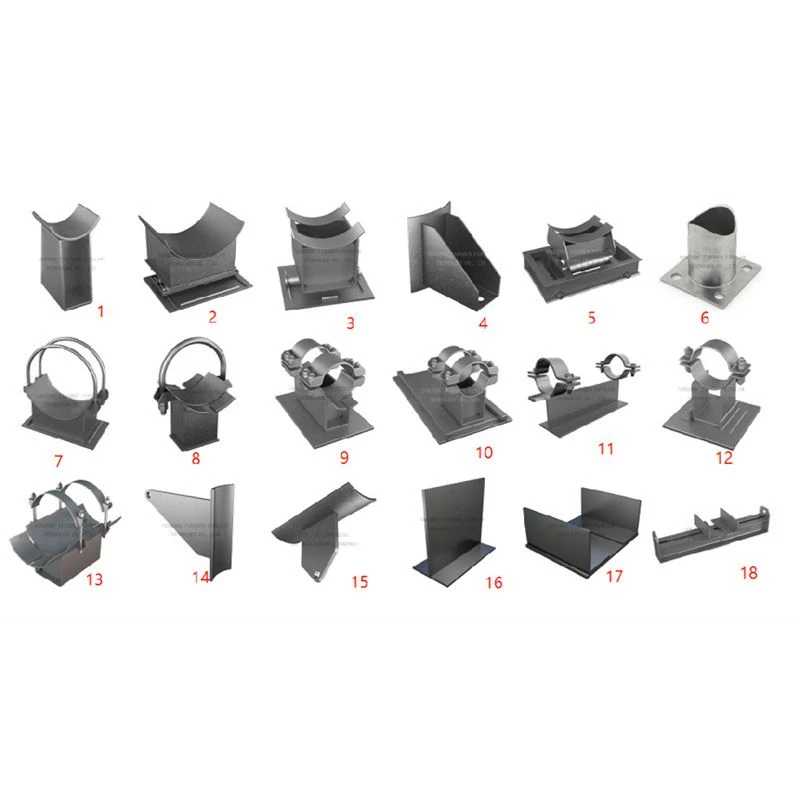

Skostøtte til isoleret rør

På et isoleret rør kan en standard rørsko skabe flere problemer, end den løser. Hvis skoens belastningsvej skærer gennem isoleringen, knuser isoleringen med tiden. Den knuste sektion lukker varme ind eller ud, danner kondens på kolde overflader og bliver et udgangspunkt for korrosion under isolering. Rettelsen er ikke kompliceret - en korrekt designet skostøtte til isoleret rør adskiller den bærende funktion fra den termiske funktion - men det kræver omhyggelig ingeniørarbejde at få detaljerne rigtige.

Hos Yangzhou Tianshun har vi designet og fremstillet isolerede rørsko til projekter på fem kontinenter siden 2012. Vi har leveret dem til fjernkølingsnetværk, hvor hver watt varmeforstærkning betyder noget, til dampledninger, hvor en bar metalsko ville spilde energi og skabe en forbrændingsfare, og til LNG-anlæg, hvor der kan opbygges skader på et koldt sted, og som kan føre til skade på et koldt sted. I hvert tilfælde er kravet det samme: Bær rørets vægt pålideligt, mens isoleringen holdes kontinuerlig og dampspærren forseglet.

Hvordan en isoleret rørsko faktisk fungerer

Kerneideen er enkel - en stiv, bærende isoleringsblok sidder mellem røret og metalstøtten. Røret hviler på isoleringen, isoleringen sidder i skoen, og metalskoen overfører belastningen til strukturen. Men at få den blok til at overleve år med rørbevægelser og termisk cykling uden at revne, forskyde sig eller miste sin isoleringsevne kræver følgende:

Blokmaterialet vælges til temperaturområdet. Til kølet vand og kolde tjenester ned til omkring -50°C bruger vi typisk polyisocyanurat med høj densitet (PIR) eller cellulært glas. Til damp- og varmeolieledninger op til 400°C og derover bruger vi calciumsilikat eller perlitbaserede materialer. Nøgleegenskaben er trykstyrken ved designtemperaturen - det, der holder ved stuetemperatur, kan blive blødt ved 200°C.

Isoleringsblokken er fuldt indkapslet. En metalholdering eller en svejset skosidevæg omgiver blokken på alle sider, hvilket forhindrer den i at gå ud under laterale rørbevægelser eller vibrationer. Blokken sidder på en stålbundplade med en gennemgående svejsning, så der ikke er nogen direkte metal-til-rør-vej for varme til at omgå isoleringen.

Dampspærrevejen er designet til at være uafbrudt. På kolde rør er fugtindtrængning fjenden. Vi sørger for, at skodesignet gør det muligt for den stedpåførte dampspærre på rørisoleringen at tætne kontinuerligt på skoens isoleringsblok eller dens metalkappe, uden huller, der ville lade fugtig luft nå den kolde overflade.

Designfleksibilitet, der matcher virkelige webstedsbetingelser

Vi behandler ikke isolerede rørsko som hyldevarer, fordi ikke to isoleringsspecifikationer er helt ens. Vi bygger hver sko til at matche:

Din rørdiameter og isoleringstykkelse (uanset om det er 25 mm skumglas eller 150 mm mineraluld).

Typen af ​​felt-påført isoleringssystem — vi kan forskære den sekundære isolering, så den passer rundt om skokroppen og giver en beklædningsprofil, der forenkler efterbehandlingen på stedet.

Rørbevægelsesforholdene. Hvis røret glider, kan vi integrere en PTFE- eller grafitimprægneret glideplade på skobunden, med lavfriktionsoverfladen bundet til en bærende plade af rustfrit stål, der beskytter isoleringsblokken mod forskydningskræfter.

Særlige krav som brandklassificeret isolering, anti-slidbelægninger på metaldelene eller drænhuller for at forhindre, at vand samler sig i udendørs installationer.

Hvad du får med hver forsendelse

En Tianshun-isoleret rørsko-bestilling inkluderer al den dokumentation, som din inspektør vil bede om:

EN 10204 Type 3.1 certifikater for stålkomponenterne.

Datablade for isoleringsmateriale med værdier for trykstyrke og varmeledningsevne ved designtemperatur.

Dimensionsinspektionsrapporter, der bekræfter bloktykkelsen, skohøjden og bundpladens dimensioner.

Indlæs testcertifikater, hvis det kræves af projektspecifikationen.

Ansøgninger

Kølet vand og saltvandsrør i fjernkøleanlæg og datacentre

Damp- og kondensatledninger i industrianlæg og kraftværker

LNG og kryogen væskerør, hvor kolde pletter absolut skal undgås

Køle- og kølerum

Ethvert isoleret rør, der løber på et rørstativ, hvor energieffektivitet og langsigtede vedligeholdelsesomkostninger betyder noget

Hvorfor Tianshun?

Vi er en specialiststøtteproducent, ikke en generel leverandør af rørfittings. Når du sender os din liste over rørledninger og isoleringsspecifikationer, vil vores ingeniørteam kontrollere belastningen på hver sko, bekræfte isoleringsmaterialets kompatibilitet og markere alle steder, hvor standardskoens dimensioner ikke passer til den tilgængelige struktur. Dette niveau af kontrol fanger problemer på tegnebrættet, ikke under installationen. Over 70 % af vores forretning er gentagelse – et direkte resultat af levering af sko, der fungerer nøjagtigt som forventet fra den første hydrotest til slutningen af ​​designlivet.

FAQ

Q: Kan du matche min isoleringstype og tykkelse nøjagtigt?

A: Ja. Vi dimensionerer skoen og den bærende blok til din rørdiameter, isoleringsmateriale og specificerede tykkelse uden at gå på kompromis.

Spørgsmål: Leverer du isoleringsblokken, eller installerer jeg den på stedet?

A: Vi leverer skoen med den bærende isoleringsblok allerede limet og indkapslet indeni. Den omgivende sekundære isolering og beklædning påføres typisk på stedet, men vi kan også præfabrikere isoleringssæt.

Spørgsmål: Hvordan forhindrer du varme i at bevæge sig gennem metalskokroppen?

A: Isoleringsblokken skaber et termisk brud mellem røret og metalbunden. Skoens sidevæg kommer ikke i direkte kontakt med røret, så der er ingen kontinuerlig metalbane, hvor varme kan omgå isoleringen.

Q: Hvad hvis mit rør bevæger sig aksialt på grund af termisk udvidelse?

A: Vi kan tilføje en PTFE- eller grafitglideplade til bunden af ​​skoen, så røret kan bevæge sig, mens isoleringsblokken holdes stabil.

Q: Hvilke standarder overholder disse sko?

A: Stålfremstilling følger MSS SP-58 og MSS SP-69. Isoleringsmaterialer leveres i henhold til projektspecifikke ASTM- eller EN-standarder, og vi kan opfylde CE-mærkningskravene under PED, hvor det er relevant.
