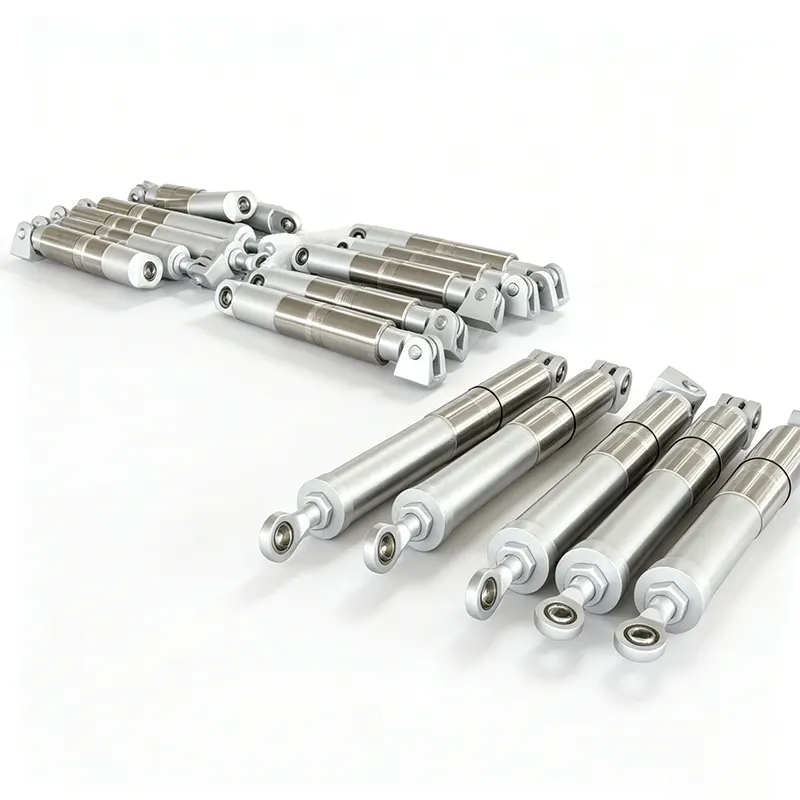

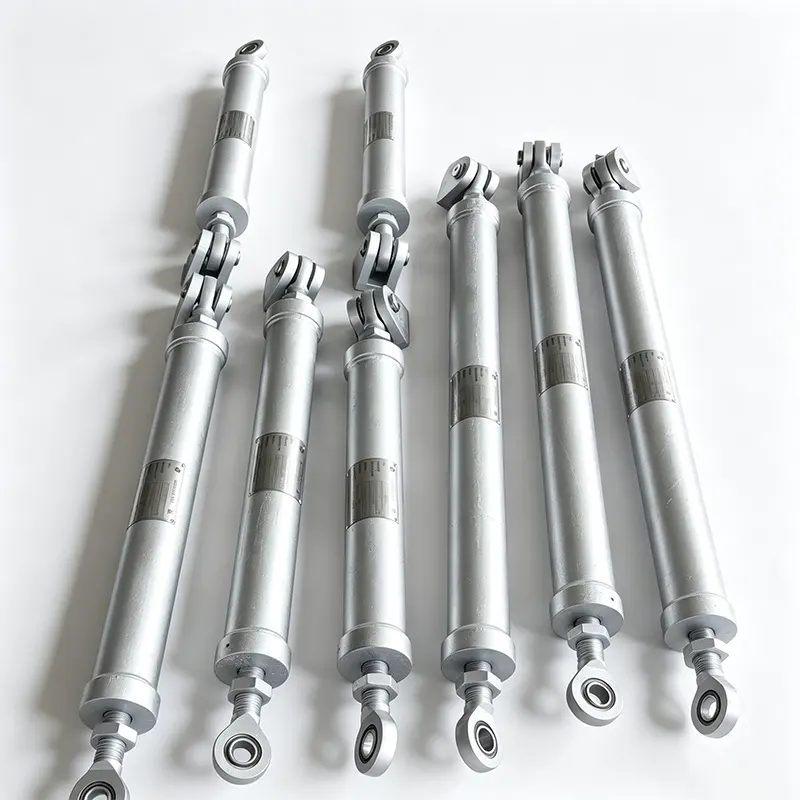

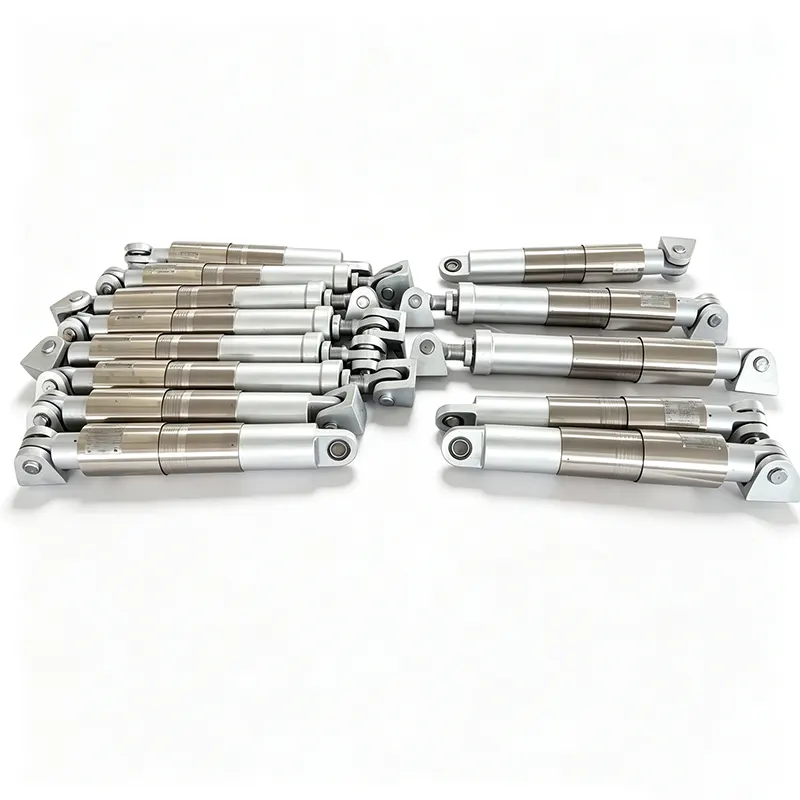

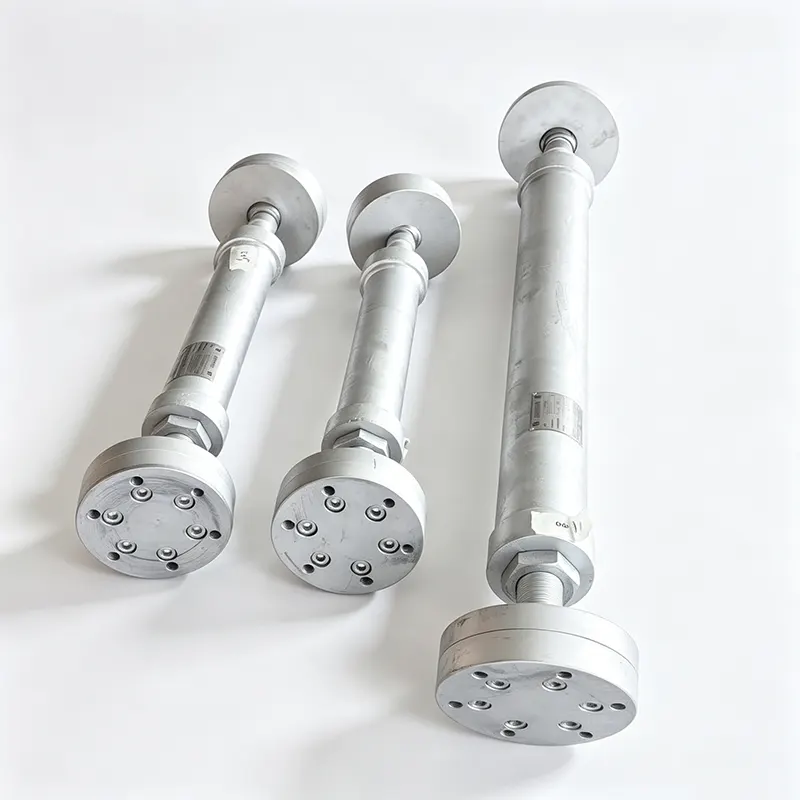

Hydrauliske Snubbere til Rørfastholdelse

Yangzhou Tianshun har leveret hydrauliske snubbere til kraftproduktion, petrokemiske og nukleare faciliteter siden 2012. Vores YZN-serie snubbere opererer på tværs af mere end 45 lande, understøttet af en 35.000 m² stor fabrik, over 100 dygtige medarbejdere og et kvalitetssystem certificeret til ISO 9001:201.

Hvordan en hydraulisk snubber beskytter rørene

En hydraulisk snubber er en hastighedsfølsom fastholdelse. Under normale driftsforhold forårsager termisk udvidelse og sammentrækning, at røret bevæger sig langsomt. Hydrauliske Snubbers til Pipe Restraint følger denne bevægelse med praktisk talt ingen modstand og fungerer meget som en frit-glidende støtte. Når røret gennemgår en pludselig acceleration - fra vandhammer, en sikkerhedsventiludledning, seismisk aktivitet eller en pumpeudløsning - lukker den interne ventil inden for en brøkdel af et sekund. I det øjeblik bliver snubberen en næsten stiv stiver, der overfører den dynamiske belastning til bygningskonstruktionen eller forankringspunktet og forhindrer rørforskydning, som ellers kunne forårsage stødskader, overbelastning eller udmattelsesfejl.

Den kritiske skelnen er hastighedstærsklen. Langsomme bevægelser passerer ubegrænset igennem. Hurtige bevægelser låses ude. Dette gør det muligt for et rørsystem at bevare sin fleksibilitet til vedvarende termiske cyklusser, mens det kun modtager øjeblikkelig tilbageholdenhed, når det er nødvendigt.

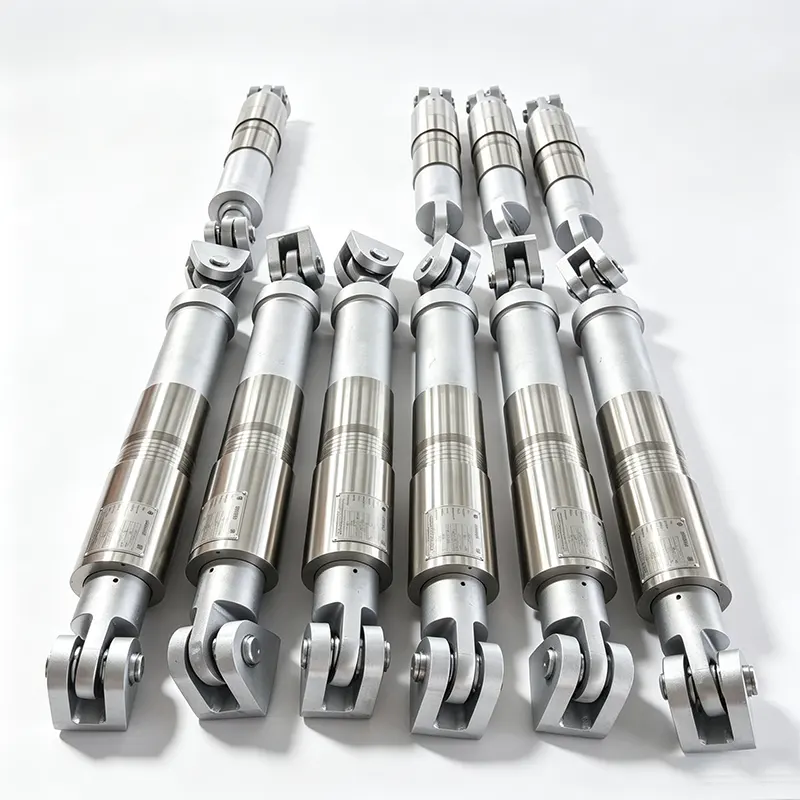

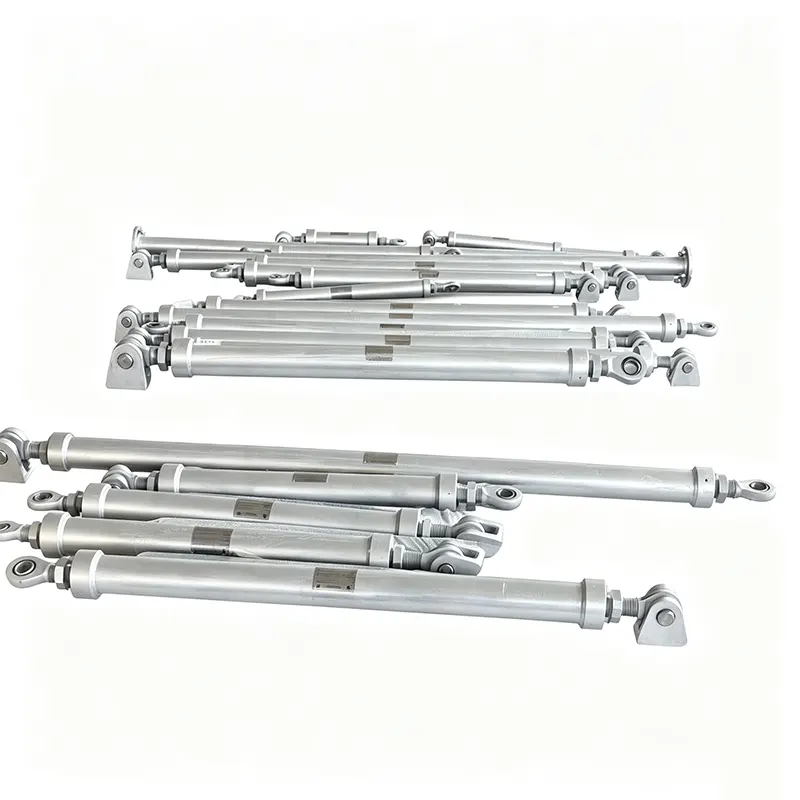

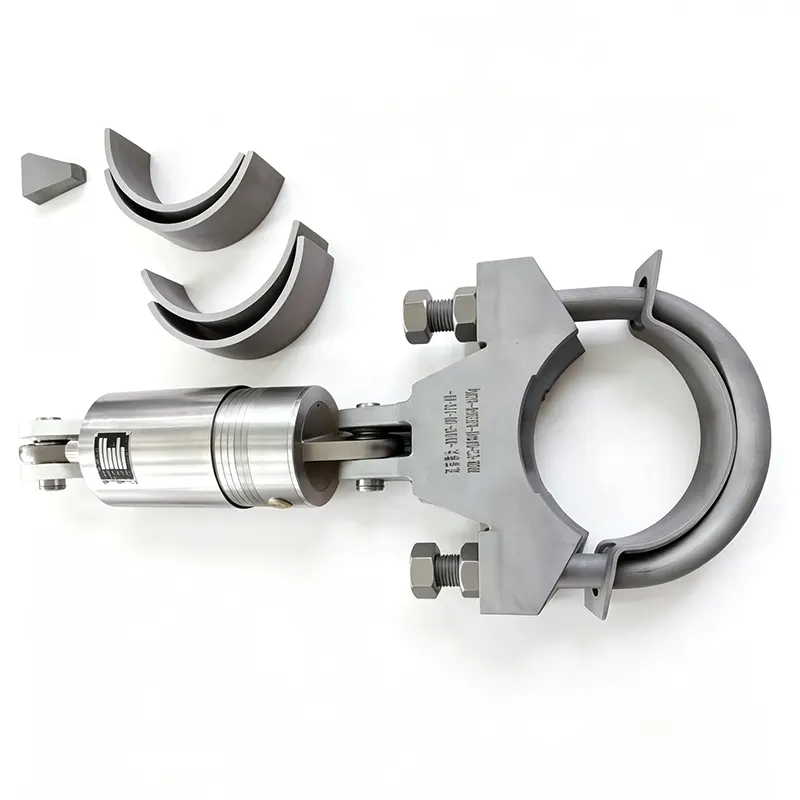

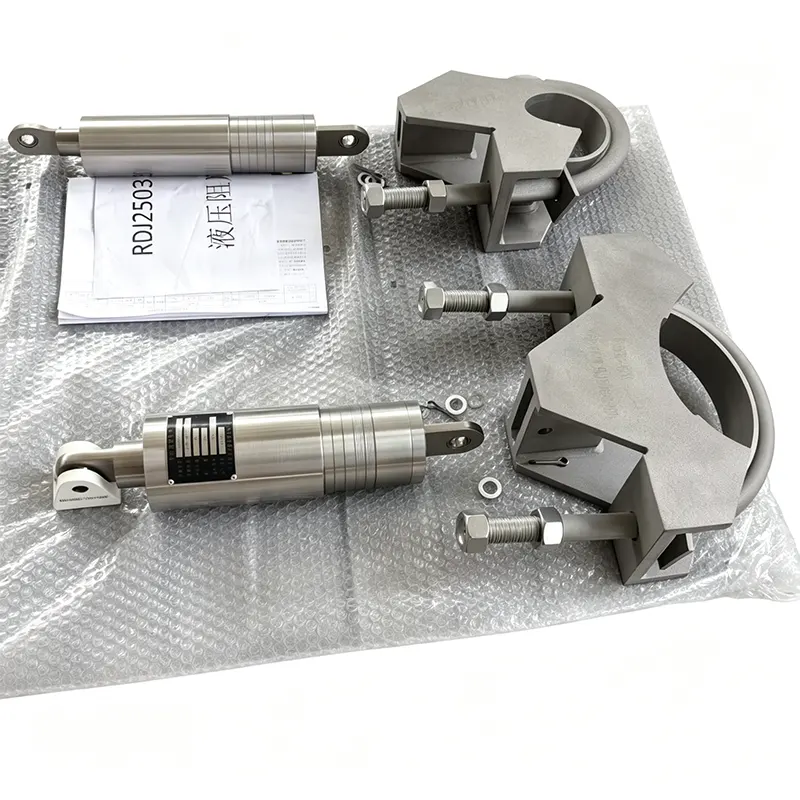

YZN-seriens design og funktioner

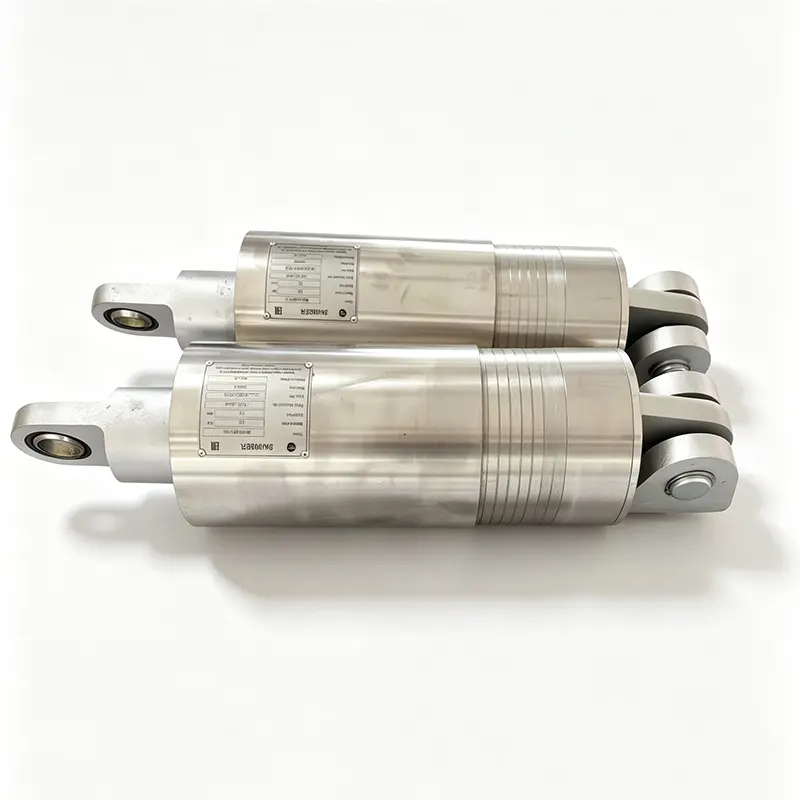

Synlig positionsindikator

En tydelig mekanisk indikator på snubberkroppen viser det tilgængelige slagområde i begge retninger. Vedligeholdelsesteams kan med et øjeblik kontrollere, om enheden fungerer inden for dens designrejse eller kræver justering, uden at afbryde enheden.

Kompakt og symmetrisk konstruktion

Det symmetriske layout forenkler installationsorienteringen og reducerer sandsynligheden for forkert montering. Dens kompakte kuvert passer ind i tætte rørstativer og overbelastede områder, hvor større fjeder- eller stive stivere ikke kan placeres.

Lav friktion og kort låsetid

Intern friktion minimeres gennem præcisionsbearbejdning og tætningsvalg. Den dynamiske responstid, intervallet fra begyndelsen af ​​hurtig bevægelse til fuld låsning, holdes ekstremt kort. Dette sikrer, at røret oplever ubetydelig forskydning, før snubberen går i indgreb, hvilket er afgørende for at beskytte følsomt udstyr såsom turbineforbindelser og trykbeholderdyser.

Høj låsekraft evne

Når de er låst, kan de hydrauliske snubbere til rørsikring modstå betydelige træk- og trykbelastninger uden at give efter. Dæmpningskraften, der genereres under dynamisk respons, er proportional med hastighedsinputtet og kan specificeres op til den nødvendige designbelastning, der matcher kravene til rørspændingsanalyse.

Forsegling og mediekompatibilitet

Tætninger er valgt for langsigtet kompatibilitet med hydraulikvæsken og med det eksterne anlægsmiljø. Det flydende medium, typisk en højstabil silikoneolie, bevarer en ensartet viskositet i hele driftstemperaturområdet. Tætningsmaterialer modstår ældning og lækage, hvilket bidrager til en lang vedligeholdelsesfri levetid.

Teknisk omfang

Alle værdier er tilpasset det specifikke rørbelastningstilfælde og projektkrav. Ikke-standard slaglængder, belastningsklasser og forbindelsestyper er fremstillet i forhold til kundens tegninger.

Kvalitetskontrol og test

Hver YZN hydrauliske snubber gennemgår funktionel accepttest før forsendelse. En dedikeret testbænk anvender langsom cykling for at verificere fri bevægelse og simulerer derefter hurtig forskydning for at bekræfte låsning og måle den resulterende belastningskapacitet. Trykgrænsen testes, og slagindikatorens funktion valideres. Testoptegnelser opbevares og kan leveres sammen med forsendelsen.

Materialets sporbarhed opretholdes for trykholdige dele og for hydraulikvæsken. I nukleare applikationer anvendes de påkrævede kvalitetssikringsprogrammer, herunder overholdelse af gældende sektioner af ASME Boiler and Pressure Vessel Code Section III og yderligere kundespecifikke krav. Vores ISO 9001-certificerede system styrer alle procedurer, fra råvaremodtagelse til endelig inspektion.

Over 70 % af vores ordrer kommer fra langsigtede gentagne kunder, som stoler på den konsekvente ydeevne af vores snubbers på tværs af flere projekter.

Hvor der anvendes hydrauliske snubbere til at fastholde rør

YZN-serien er installeret i kritiske rørsystemer, hvor en kombination af termisk fleksibilitet og øjeblikkelig dynamisk tilbageholdenhed ikke er til forhandling.

Atomkraftværker

Hoveddamp, fødevand og sikkerhedsrelateret rørføring. Snubbere beskytter mod seismiske hændelser og rørbrudsdynamiske effekter, mens de tillader store termiske bevægelser under normal drift. Komplet materiale og testdokumentationspakker er standard.

Termiske kraftværker

Kedelfødevandsledninger, dampudsugningsrør og turbine-bypass-systemer. Snubbere reducerer forbigående belastninger fra ventiloperationer og forhindrer rørpisk.

Petrokemiske og raffinaderienheder

Procesrør i FCCU, reformere og kompressorstationer. Snubbere håndterer tofasede flow-inducerede vibrationer og lejlighedsvise eksplosionsbelastninger, mens de tager højde for termiske cyklusser.

Stålværker og industrielle gassystemer

Varme blæstovne og iltlanserør oplever hurtige termiske transienter og vibrationer. Hydrauliske snubbere opretholder rørjusteringen uden at begrænse termisk vækst.

Pumpe- og kompressorstationer

Udløbsledninger udsat for pulsering eller vandhammerhændelser. Snubbere fungerer som hastighedsfølsomme begrænsninger, der forhindrer belastning af flanger og understøtninger.

Ofte stillede spørgsmål

Hvordan adskiller en hydraulisk snubber sig fra en stiv stiver eller en fjederstøtte?

En stiv stiver låser røret på plads og forhindrer al termisk bevægelse, hvilket kan føre til for stor belastning på rør og tilsluttet udstyr. En fjederstøtte bærer tyngdekraftsbelastninger, men begrænser ikke dynamiske kræfter. En hydraulisk snubber bygger bro mellem begge behov: den tillader langsom termisk ekspansion og sammentrækning frit, og låser derefter inden for millisekunder, når rørhastigheden overstiger en forudindstillet tærskel. Dette giver dynamisk tilbageholdenhed præcis, når det er nødvendigt uden at gå på kompromis med termisk fleksibilitet.

Hvad bestemmer låsehastighedsindstillingen, og kan den justeres?

Låsehastighedstærsklen indstilles i henhold til rørets maksimale forventede termiske ekspansionshastighed og den minimale hastighed, der ville opstå fra en dynamisk hændelse såsom vandhammer eller seismisk stød. Vores ingeniører gennemgår projektets rørspændingsanalyse for at etablere en værdi, der holder snubberen fri under normal drift, men som giver fuld tilbageholdenhed under en transient. Tærsklen er fabriksindstillet og funktionelt verificeret på testbænken; hvis driftsbetingelserne ændres, kan indstillingen omkalibreres på vores anlæg.

Hvilken form for vedligeholdelse har en hydraulisk snubber brug for i løbet af sin levetid?

Vi anbefaler periodisk funktionstest for at bekræfte, at enheden stadig bevæger sig uden modstand under langsom forskydning og låser korrekt under hurtig bevægelse. I kraft- og procesanlæg udføres denne kontrol almindeligvis hvert 3. til 5. år eller i henhold til anlæggets vedligeholdelsesprogram. Visuel inspektion af tætningsområdet og slagindikatoren er ligetil. Hvis en enhed skal renoveres, tilbyder vi fabriksservice, herunder væskeudskiftning, tætningsskift og gencertificering.

Kan YZN-snubbere modstå udendørs installation eller korrosive plantemiljøer?

Ja. Standardcylinderen får en korrosionsbestandig belægning, der er egnet til de fleste udendørs industrielle omgivelser. Til kyst-, offshore- eller kemisk aggressive atmosfærer kan vi levere cylinderen i rustfrit stål og vælge stempelstangsbelægninger og tætningsmaterialer specifikt til disse forhold. Vi rådgiver gerne om materialevalg baseret på stedets miljø og temperaturområde.

Hvilken dokumentation leveres for nukleare eller sikkerhedskritiske applikationer?

Vi leverer fuld materialesporbarhed for trykholdende komponenter, certificerede mølletestrapporter, hydraulikvæskecertificering, funktionstestregistreringer og en erklæring om overensstemmelse med de gældende koder. Når det kræves af projektet, opfylder dokumentationen ASME Section III eller andre nukleare standarder. Vores kvalitetssystem revideres løbende, og vi kan imødekomme yderligere klientrevisioner og dokumentationskrav.

Teknisk support og service

Valg af den korrekte snubber til en rørfastholdelsesanvendelse involverer belastningsdata, forventet termisk bevægelse og låsehastighedstærsklen. Vores ingeniører arbejder med dine rørspændingsrapporter for at bekræfte den passende størrelse og indstilling. Dedikerede kontoadministratorer svarer inden for 24 timer på forespørgsler og giver tekniske anbefalinger uden forsinkelse.

Brugerdefinerede konfigurationer - ikke-standard slaglængde, specielle materialer til ætsende atmosfærer eller dokumentation af nuklear klasse - håndteres som rutineordrer, ikke undtagelser. Efter levering giver vi installationsvejledning og vedligeholdelsesrådgivning, herunder anbefalinger til periodisk funktionstest for at sikre fortsat pålidelighed gennem hele levetiden.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² anlæg, Jiangsu, Kina — eksporterer til over 45 lande.

Hydrauliske snubbere, der kun låser, når røret har brug for det, og holder sig væk resten af ​​tiden.
