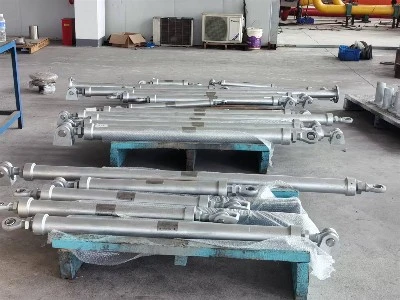

Svingstivere

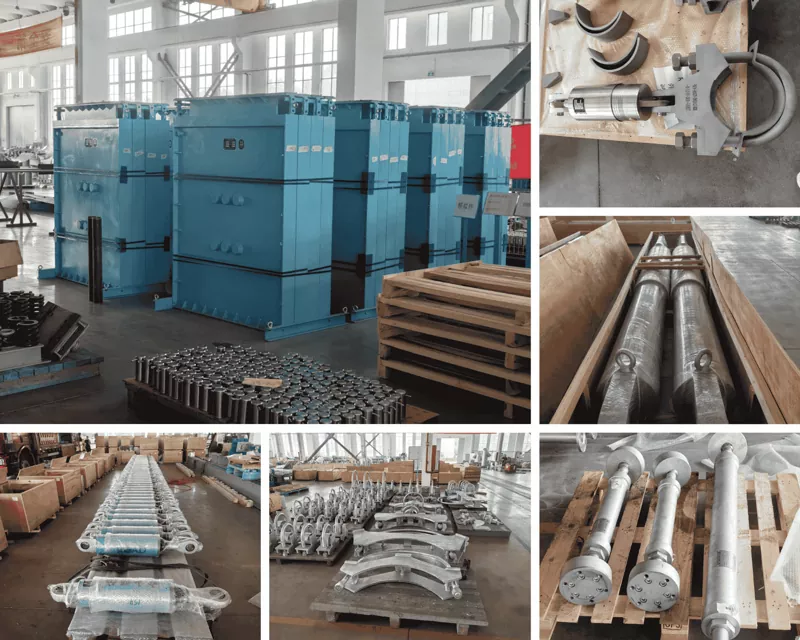

Yangzhou Tianshun designer og producerer svajestivere til elproduktion, petrokemi, HVAC, skibsbygning og nukleare applikationer. Siden 2012 har vores fabrik i Jiangsu, Kina — 35.000 m² med over 100 kvalificerede medarbejdere — leveret rørsikringsanordninger til projekter i mere end 45 lande. Hvert svajestiver er bygget under et ISO 9001:2015 certificeret kvalitetssystem og sendes med den nødvendige test- og materialedokumentation.

En svajestiver begrænser lateral bevægelse af et rør uden at begrænse termisk ekspansion i aksial retning. I normal drift accepterer den langsom termisk forskydning langs røret. Når en sidekraft opstår - fra vind, seismisk acceleration, vandhammer, roterende udstyrsvibrationer eller bølgebevægelser på en marineplatform - fungerer stiveren som et stift element, der holder røret på plads og overfører belastningen til bygningskonstruktionen eller stålstativet. Dette beskytter rørsvejsninger, flanger og tilsluttet udstyr mod træthedsskader og slag.

Fordi stiveren kan indstilles i enhver vinkel, fungerer den på tværs af lodrette, vandrette og skrå installationer. Justerbarheden af ​​dens længde gør det muligt for stedets team at tilpasse det til det as-built mellemrum mellem rørfastgørelsen og det strukturelle forankringspunkt, hvilket absorberer tolerancer, som tegninger ikke altid kan forudsige.

Konstruktion og nøglefunktioner

Krop af højstyrke stål

Stiverrøret, endefittings og hardware er fremstillet af kulstofstål eller lavlegeret stål valgt til den specificerede belastning og temperatur. Standard materialecertifikater ledsager hver batch, der bekræfter mekaniske egenskaber og kemisk sammensætning. Til korrosive eller marine miljøer er rustfri stålkvaliteter tilgængelige.

Justerbar længde for feltnøjagtighed

En teleskop- eller gevindjusteringsmekanisme gør det muligt at indstille stiveren til den nøjagtige installerede længde på stedet. Typiske justeringsmuligheder er ±25 mm, ±50 mm og ±100 mm. Denne justerbarhed betyder, at stiveren kan installeres uden at skære eller svejse, og den kompenserer for mindre skævheder mellem rørskoen og strukturen.

Flere endetilslutningsmuligheder

For at passe til forskellige rørfastgørelser og strukturelle grænsefladearrangementer, kan stiveren leveres med kugleled, gaffelender eller gevindstangsforbindelser. Kugleled tillader vinkeldrejning og forhindrer bøjningsmomenter i at blive indført i stiverrøret. Gaffelender giver en enkel stiftforbindelse til ligetil installationer. Vi leverer den sluttype, der matcher projektstandarddetaljen.

Korrosionsbeskyttelse for lang levetid

Standard overfladebehandling er varmgalvanisering, som giver ensartet dækning inde i og uden for røret. For øget beskyttelse tilbyder vi high-build epoxy coatings, fusion bonded epoxy (FBE) og tre-lags polyethylen (3PE) systemer. Valget af belægning aftales ud fra stedets atmosfæriske forhold og driftstemperatur.

Overholdelse af internationale standarder

Svingstivere er designet og fremstillet i overensstemmelse med ASME B31.1 og B31.3 til proces- og kraftrør, MSS SP-58 til rørstøtter og GB/T-standarder. Når projektspecifikationen kræver alternative koder, gennemgår vi den tekniske kompatibilitet og leverer til den gældende standard.

Tekniske specifikationer

Belastningstal over 480 kN og ikke-standardrejser håndteres som specialbestillinger. Vores ingeniørteam verificerer designet for det givne belastningstilfælde og giver godkendelsestegninger før fremstilling.

Valgfrit tilbehør

For at matche specifikke installations- og ydeevnekrav kan følgende tilbehør inkluderes:

Dynamiske begrænsninger, der tilføjer en hastighedsfølsom låsefunktion til lejlighedsvise impulsbelastninger

Fjedervibrationsisolatorer kombineret med stiveren for at dæmpe højfrekvente vibrationer i rør med lille boring

Stive forbindelsesstænger til applikationer, hvor der ikke kræves længdejustering, og en enkel trækstang foretrækkes

Opgraderede anti-korrosionsbelægninger såsom FBE og 3PE til nedgravet eller undersøisk service

Dette tilbehør er integreret på fabrikken, og hele samlingen testes som en enkelt enhed inden forsendelse.

Kvalitetskontrol og dokumentation

Hver svajestiver er dimensionskontrolleret og, når det er relevant, belastningstestet for at bekræfte den specificerede kapacitet. Til dynamiske eller seismiske applikationer leverer vi testcertifikater og materialesporbarhed til varmenummeret. Svejsninger undersøges af kvalificeret personale ved hjælp af visuel og om nødvendigt penetrerende test.

Vores ISO 9001-certificerede procedurer kontrollerer hele processen, fra modtagelse af inspektion af stål og belægningsmaterialer til endelig montering og pakning. Mere end 70 % af vores ordrer kommer fra gentagne kunder, som stoler på udførelsen af ​​vores rørsikringsprojekt efter projekt.

Hvor der monteres svajestivere

Strømproduktion

Hoveddamp- og fødevandsledninger i termiske og nukleare anlæg er afhængige af svajestivere for at begrænse sidebevægelser under dampslag og seismiske hændelser uden at begrænse aksial termisk vækst.

Petrokemiske og raffinaderianlæg

Rørreoler i procesenheder er udstyret med svajestivere for at begrænse svaj fra vind, blæst og tofasede flowvibrationer. Justerbar længde gør dem praktiske til eftermontering i eksisterende overbelastede stativer.

VVS og højhuse

Stigrør for kølet vand, kondensatorvandledninger og VVS-stabler i høje bygninger bruger svajestivere til at kontrollere sidebevægelser forårsaget af termisk cykling og bygningssvaj. Den galvaniserede finish passer til udsatte indendørs og udendørs steder.

Skibsbygning og marine platforme

Rørføring på skibe og offshore platforme udsættes for konstant bevægelse fra bølger og maskineri. Svingstivere med rustfrit stålhuse og højkorrosionsbelægninger opretholder justering og beskytter rørsamlinger mod træthed i disse aggressive miljøer.

Nukleare anlæg

Sikkerhedsrelaterede rørsystemer anvender svajestivere designet til det projektspecifikke nukleare kodehus med komplet materiale og testdokumentationspakker.

Ofte stillede spørgsmål

Hvordan adskiller en svajestiver sig fra en stiv stiver eller en snubber?

En stiv stiver låser al bevægelse, inklusive termisk ekspansion, som kan overbelaste røret. En hydraulisk snubber tillader langsom termisk bevægelse og låser kun under hurtig dynamisk bevægelse. En svajestiver giver stiv sideværts begrænsning i ét plan, mens den tillader aksial termisk forskydning, hvilket gør den velegnet til applikationer, hvor retningen af ​​den termiske vækst er kendt, og sidebelastningen er forudsigelig.

Hvilken temperaturgrænse gælder for standard-kulstofstål-stiveren?

Standard stivere af kulstofstål med varmgalvaniseret finish kan arbejde op til cirka 350 °C. Til højere temperaturer op til 550 °C bruger vi legeret stål og højtemperaturbelægninger eller lader kroppen være ubelagt. Endeforbindelseskomponenterne vælges også, så de passer til den forhøjede temperatur. Vi anbefaler at dele din faktiske røroverfladetemperatur under forespørgslen, så det korrekte materiale vælges.

Kan svajstativet monteres i en hvilken som helst retning?

Ja. Støberen kan monteres lodret, vandret eller i en vinkel. Kugleleddets endeforbindelser rummer vinkelforskydning, og den justerbare længde optager pladstolerancer i enhver orientering. Det eneste krav er, at konstruktionen i begge ender kan bære den specificerede belastning.

Er tilpasning tilgængelig ud over de angivne områder?

Vi leverer jævnligt svajestivere med belastninger over 480 kN, ikke-standard justeringsvandringer og specielle endebeslag. Brugerdefinerede ordrer håndteres med godkendelsestegninger og designberegninger, før fremstillingen påbegyndes.

Hvilken dokumentation følger med en forsendelse?

Hver ordre inkluderer materialetestcertifikater, dimensionsrapporter, overensstemmelse med overfladebehandling og, når det kræves, funktionelle testregistreringer. For nukleare eller sikkerhedskritiske applikationer leverer vi fuld sporbarhed og overholdelsesdokumentation som specificeret i indkøbsordren.

Hvad er dine typiske leveringstider?

Standard svajestivere med fælles specifikationer kan fremstilles på fire til fem uger. Større belastninger, legeret stål og specielle belægninger kan forlænge tidsplanen. Vi bekræfter den nøjagtige leveringsdato på tilbudstidspunktet og opretholder en gennemsigtig produktionsplanlægning hele vejen igennem.

Arbejder med Tianshun

Når du kontakter os om et krav om svajestiver, svarer en dedikeret account manager med viden om produktteknik inden for 24 timer. Vores team gennemgår dine belastningsdata, driftstemperatur, rørstørrelse og endeforbindelsespræference for at foreslå en konfiguration, der passer til både designet og stedet. Brugerdefinerede længder, specielle belægninger og dokumentationspakker er en del af vores daglige forsyning, ikke undtagelser.

Efter levering står vi til rådighed for installationsrådgivning og support efter installation. Vores kunders langsigtede tillid, som afspejles i gentagelsesforretninger over 70 %, bekræfter, at vores svajefjedre yder som forventet gennem mange års service.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² anlæg, Jiangsu, Kina – eksporterer til over 45 lande.

Svingstivere, der holder røret sideværts, mens det lader det ånde aksialt.
