Viskøs væskedæmper

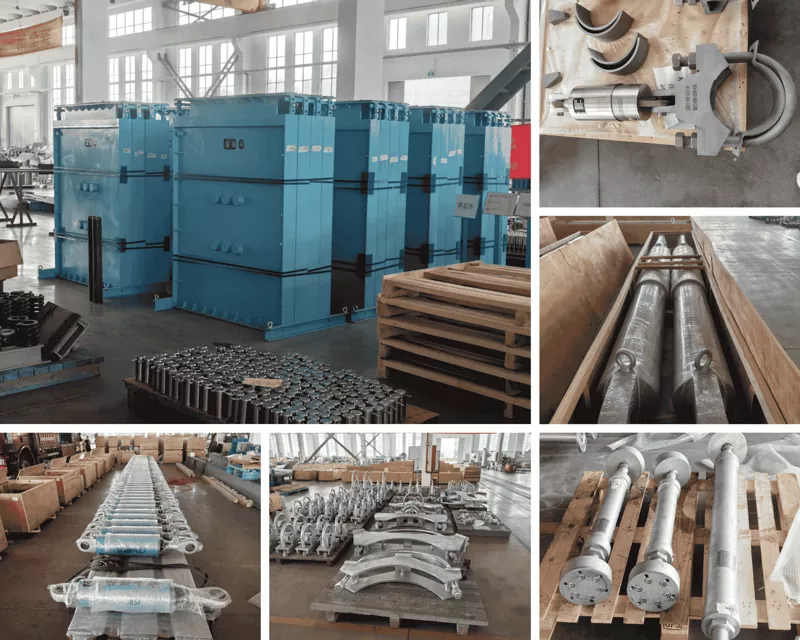

Yangzhou Tianshun leverer viskøse væskedæmpere til anlægs-, bro-, el- og industrisektoren. Vores produktion er baseret på en 35.000 m² stor fabrik i Jiangsu, Kina, med en kvalificeret arbejdsstyrke på over 100 personer. Mens vores pipeline support-forretning blev grundlagt i 2012, har holdet bag vores dæmpningsprodukter mere end 20 års specialiseret erfaring med væskedæmpningsteknologi. Resultatet er vores tredje generations viskøse væskespjæld, et produkt, vi har udviklet med fuldt selvejede intellektuelle ejendomsrettigheder. Vi sender til projekter i over 45 lande under et ISO 9001:2015 certificeret kvalitetssystem.

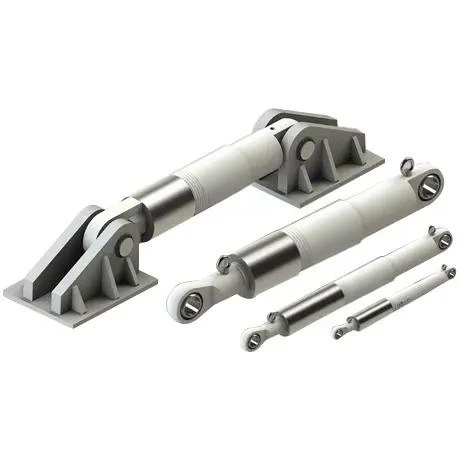

En viskøs væskedæmper er en hydraulisk enhed, der omdanner mekanisk bevægelse til varme, reducerer vibrationer og spreder den energi, der tilføres en struktur af jordskælv, stærke vinde eller maskiner. Hovedkomponenterne er en cylinder fyldt med en specielt udvalgt silikoneolie, et stempel med en præcisionsdæmpende åbning, en stempelstang, bøsninger, tætninger og endeforbindelser.

Under normale forhold bevæger spjældet sig langsomt med strukturens termiske udvidelse eller serviceforskydning, hvilket giver meget lidt modstand. Når en dynamisk hændelse tvinger strukturen til at bevæge sig hurtigt, skubber stemplet væsken gennem dæmpningsstrukturen med høj hastighed. Trykforskellen over stemplet genererer en modstandskraft, der er proportional med hastigheden, og energien spredes som varme i væsken. Når den ydre kraft aftager, vender spjældet tilbage til sin neutrale tilstand, klar til næste cyklus.

Tredje generations teknologi og hvorfor det betyder noget

Vores tredje generations viskøse væskedæmper er bygget op omkring et dæmpningsprincip for jetåbninger, der anvender silikoneolie med lav viskositet. Tidligere generationer af dæmpere var ofte afhængige af medier med høj viskositet, der kunne ændre egenskaber med temperatur og ældning, hvilket førte til inkonsekvent ydeevne over tid. Tredje generations design overvinder dette ved at føre væsken gennem præcist bearbejdede små huller ved høj hastighed, hvilket skaber en stabil og forudsigelig dæmpningskraft.

Fordelene er målbare. Dæmpningsegenskaben er meget gentagelig over et bredt temperaturområde, fordi silikoneolie med lav viskositet opretholder en stabil viskositet under brug. Den indvendige dæmpningsstruktur er designet således, at udmattelseslevetid og pålidelighed er væsentligt forbedret sammenlignet med tidligere generations produkter. Der er ingen mekaniske ventiler, der kan klæbe eller slides, og dæmpningen opnås udelukkende gennem væskedynamik. Denne teknologi repræsenterer den højeste kapacitet blandt viskøse spjæld, vi producerer, og vi har fuldstændige intellektuelle ejendomsrettigheder over designet.

Konstruktion og materialepålidelighed

Cylinder og stempel samling

Cylinderen er fremstillet af højstyrkestål, bearbejdet til snævre tolerancer for boringsrundhed og overfladefinish. Stempelstangen er hårdforkromet eller behandlet med en tilsvarende overfladehærdningsproces for at modstå ridsning og korrosion. Selve stemplet indeholder jet åbningsarrayet, dimensioneret i henhold til den nødvendige dæmpningskoefficient og hastighedseksponent for det specifikke projekt.

Tætningssystem for lang levetid

Tætninger er valgt for kompatibilitet med silikoneolien og for modstandsdygtighed over for slid under gentagne cykler. Tætningsarrangementet er designet til at holde væsken inde og forurening udenfor, selv i støvede eller marine miljøer. Langsigtet tætningsintegritet er en af ​​grundene til, at vi kan tilbyde forlængede designlevetider for disse spjæld.

Flydende medium stabilitet

Dæmpningsmediet er en silikoneolie med høj renhed og lav viskositet. Det nedbrydes ikke, tygger eller ændrer sig ikke nævneværdigt i løbet af årtiers forventet service. Dens lave temperaturfølsomhed sikrer, at spjældet leverer ensartet ydeevne, uanset om det er installeret i en bro med koldt klima eller et varmt industrianlæg.

Endestik

Stifthoveder, kløfter og sfæriske lejer er tilgængelige for at forbinde med strukturen og det understøttede element. Disse forbindelser er konstrueret til at overføre den fulde nominelle dæmpningskraft uden at indføre uønskede bøjningsmomenter i spjældhuset.

Teknisk omfang

Alle parametre er skræddersyet til strukturanalysen. Vi gennemgår projektspecifikationerne og bekræfter spjældegenskaberne inden fremstilling.

Kvalitetskontrol og test

Hver viskøs væskespjæld gennemgår fabriksgodkendelsestest på en kalibreret dynamisk testrig. Testen anvender sinusformede eller trekantede forskydningscyklusser ved projektrepræsentative hastigheder og måler den resulterende kraft. Vi verificerer, at den målte dæmpningskraft falder inden for den specificerede toleranceramme, og at hastighedseksponenten matcher designværdien. Testoptegnelser er en del af den endelige dokumentationspakke.

Materialesporbarhed opretholdes for alle trykgrænser og strukturelle komponenter. Svejsninger undersøges af kvalificeret personale, og når det er nødvendigt, leveres ikke-destruktive prøvningsrapporter. Vores ISO 9001 certificerede procedurer dækker hele processen, fra indgående væske- og stålinspektion til endelig maling og pakning.

Til kritiske applikationer såsom hospitaler og broer i højseismiske zoner kan vi understøtte yderligere kvalifikationstest, herunder træthedscykler ud over designlevetiden, tætningsudholdenhedstest og korrosionsbestandighedsverifikation.

Hvor der påføres tyktflydende væskespjæld

Civile bygninger

Boligtårne, kontorblokke og indkøbscentre bruger tyktflydende dæmpere til at reducere svaj under jordskælv og kraftig vind. Spjældene er ofte integreret i afstivningsbåse eller koblet med forskydningsvægge for at absorbere energi og beskytte den primære struktur.

Lifeline engineering

Hospitaler, skoler, beredskabscentre og andre faciliteter, der skal forblive i drift efter en seismisk hændelse, er afhængige af tyktflydende dæmpere for at begrænse strukturelle skader. Evnen til at opretholde funktion, når lokalsamfund har mest brug for det, er en vigtig drivkraft for valg af spjæld i disse projekter.

Industrianlæg

Fabriksbygninger, forarbejdningstårne ​​og støttestrukturer for tungt udstyr er udsat for vibrationer fra roterende maskineri og lejlighedsvise dynamiske belastninger. Viskøse dæmpere reducerer træthed og forbedrer førerens komfort og sikkerhed.

Broer

Fodgængerbroer og motorvejsviadukter bruger tyktflydende dæmpere til at kontrollere dæksbevægelser forårsaget af trafik, vind og seismisk excitation. Spjæld installeret mellem dækket og molerne eller mellem tilstødende spænd reducerer lejeforskydningen og forhindrer stød.

Kraftværker og petrokemiske anlæg

Rørsystemer og udstyrsrammer i kraft- og petrokemiske anlæg nyder godt af viskøse dæmpere, hvor seismisk begrænsning eller vibrationsisolering er påkrævet. Evnen til at designe dæmpere til specifikke hastighedstærskler gør dem velegnede til både lejlighedsvise ekstreme begivenheder og kontinuerlige vibrationer.

Stålindustrien

Tunge strukturelle rammer, der understøtter ovne, valseværker og materialehåndteringssystemer, er kandidater til viskøs dæmpning for at begrænse dynamisk forstærkning under drift.

Ofte stillede spørgsmål

Hvad er forskellen mellem en viskøs væskedæmper og en hydraulisk snubber?

En hydraulisk snubber fungerer som en hastighedsfølsom lås: den tillader langsom termisk bevægelse og bliver næsten stiv under hurtig bevægelse. Et spjæld for viskøs væske låser ikke. Det påfører en modstandskraft, der øges med hastigheden og spreder energi som varme gennem hele bevægelsen. Dæmpere er designet til kontinuerlig energiafledning, mens dæmpere er designet til lejlighedsvis dynamisk tilbageholdenhed.

Hvordan er dæmpningskraften specificeret for et projekt?

Bygningsingeniøren bestemmer den nødvendige dæmpningskoefficient og hastighedseksponent baseret på den dynamiske analyse af bygningen eller broen. Vi modtager disse parametre sammen med slaglængde, endetilslutningstype og miljøforhold, og vi designer spjældet derefter. Hvis du er på det indledende stadium, kan vores ingeniører hjælpe med parametervalg baseret på generiske strukturtyper og kodekrav.

Kan dæmperen præstere både spænding og kompression?

Ja. Vores viskøse væskedæmpere er designet til at arbejde i begge retninger og producere symmetriske eller asymmetriske dæmpningskræfter efter behov. Åbningsarrangementet kan konfigureres til at give forskellige dæmpningsegenskaber i spænding og kompression, hvis projektet kræver det.

Hvilken vedligeholdelse kræver et viskøs væskespjæld?

Under normale forhold er spjældet forseglet for livet og kræver ingen rutinemæssig væskeskift. Periodisk visuel inspektion af stempelstangens overflade, tætninger og endeforbindelser anbefales. For kritiske applikationer giver vi retningslinjer for funktionelle testintervaller. Skulle en enhed nogensinde trænge til renovering, tilbyder vores fabrik fuld service og re-certificering.

Er spjældene certificeret efter internationale standarder?

Vi fremstiller efter EN 15129 for anti-seismiske enheder og kan efter anmodning opfylde kravene i ASCE 7, AASHTO og andre nationale koder. CE-mærkning er tilgængelig for projekter i Det Europæiske Økonomiske Samarbejdsområde. Alle nødvendige testrapporter og erklæringer er inkluderet i dokumentationspakken.

Hvad er den typiske gennemløbstid for en tilpasset spjæld?

Fremstillingstiden afhænger af kraftkapaciteten, slaglængden og mængden. Som vejledning kan standarddæmpere produceres på otte til ti uger. Større spjæld eller større mængdeordrer kan kræve ekstra tid, hvilket vi bekræfter ved tilbud. Vi opretholder gennemsigtighed om produktionsmilepæle gennem hele ordren.

Arbejder med Tianshun

Når du kontakter os om et krav til spjæld for viskøs væske, svarer en dedikeret account manager med viden om spjældteknik inden for 24 timer. Vi gennemgår dine strukturelle ydeevnekriterier, herunder dæmpningskraft, slaglængde og hastighedseksponent, og returnerer et teknisk og kommercielt forslag. Skræddersyede endebeslag, specielle belægninger og projektspecifik dokumentation er en del af vores rutinemæssige leveringsomfang.

Vores mere end to årtiers kumulative erfaring inden for dæmpningsteknologi betyder, at vi kan støtte dit projekt fra idé til idriftsættelse. Efter levering står vi til rådighed for installationsvejledning og langsigtet servicerådgivning. Den høje procentdel af gentagelsesforretninger fra ingeniørfirmaer og entreprenører indikerer, at vores spjæld leverer den forventede ydeevne i hele konstruktionens levetid.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² anlæg, Jiangsu, Kina – eksporterer til over 45 lande.

Viskøse væskedæmpere, der forvandler ødelæggende bevægelser til harmløs varme, der stille og roligt beskytter strukturen dag efter dag.
