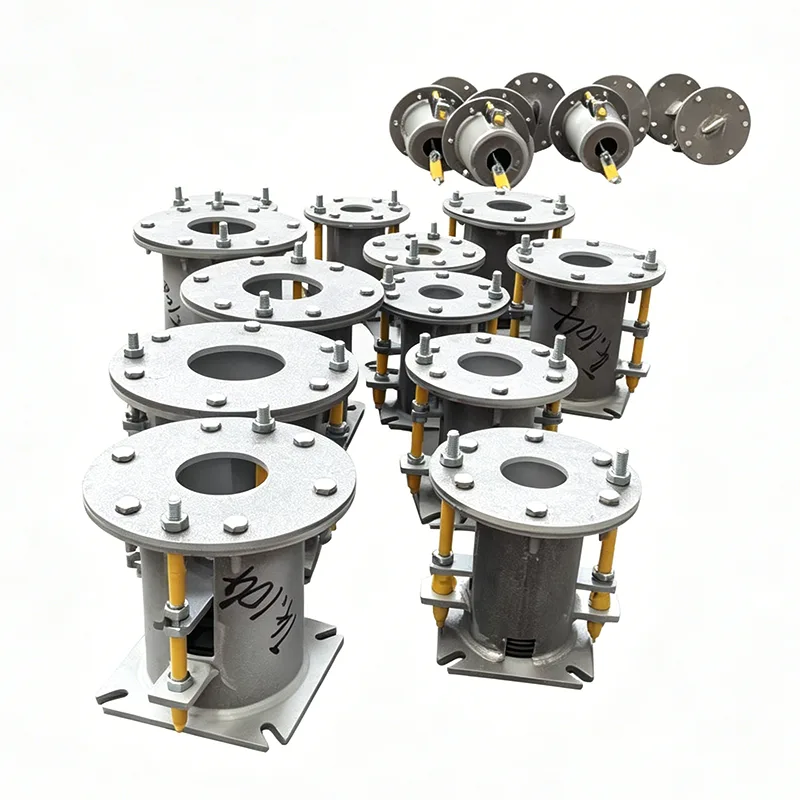

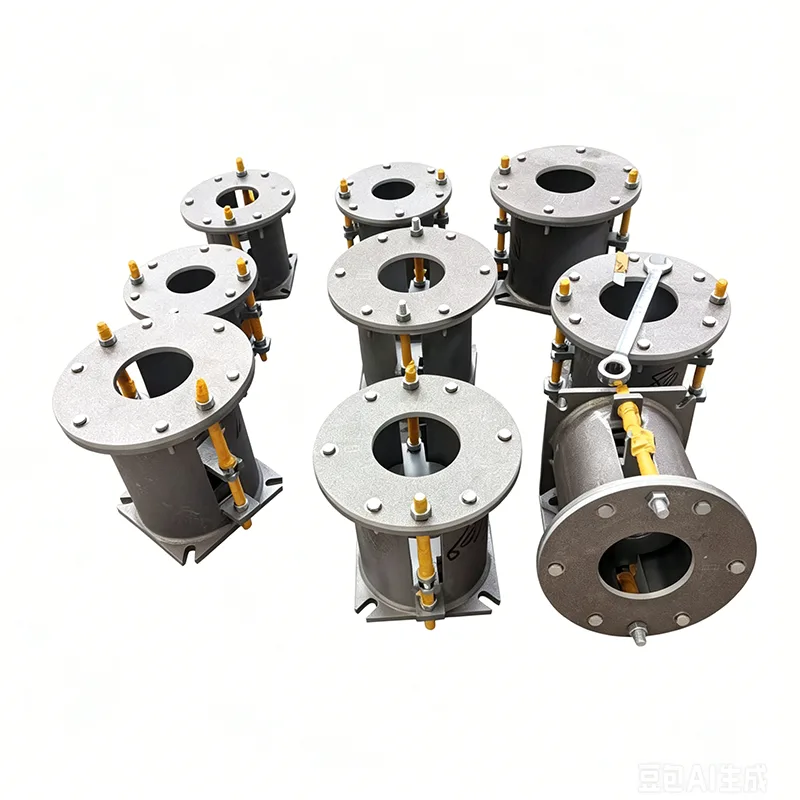

Kraftværks fjederstøtte

I kraftværker, hoveddamprørledninger, højtemperatur-genopvarmningsdamprørledninger og andre lignende systemer transporterer medier kontinuerligt under høje temperatur- og højtryksforhold, mens de gennemgår termisk ekspansion fra flere millimeter til titusinder af millimeter. Stiv fiksering konverterer disse forskydninger til yderligere trykkræfter, der overføres til kedelsamlinger og turbinegrænseflader, hvilket øger belastningen på svejsesamlinger, flanger og udstyrshylstre.

Kraftværkets fjederstøtte, der er udviklet specifikt til disse driftsforhold af Yangzhou Tianshun Pipeline Technology Co., Ltd., kompenserer for forskydning gennem elastisk belastning og holder rørledningens spænding inden for standard tilladte grænser. Dette dokument forklarer designfilosofien, driftsydelsen og ingeniørstøttetilgangen for dette produkt, baseret på de faktiske krav til damprørledningssystemer.

Krav til elastiske understøtninger i damprørledningsspændingskontrol

Damprørledningsdesign følger generelt koder som ASME B31.1, som kræver rørstøtter/ophæng til at bære både rørledningens egenvægt og medievægt uden at hindre termisk forskydning. Hvis støttekraften varierer meget med forskydningen, kan den lokale belastning af rørsystemet overskride de tilladte værdier, hvilket tvinger justeringer på stedet eller endda omarbejde.

Ydermere har turbine- og kedelgrænseflader typisk meget strenge tilladte grænser for kræfter og momenter. Ukorrekte supportløsninger kan væsentligt forkorte levetiden for hovedudstyrsgrænseflader. Dette kræver støtte-/ophængsprodukter for at give stabile og forudsigelige støttekræfter inden for det specificerede slag, samtidig med at der tilbydes tilstrækkelig justeringsmargin til at imødekomme afvigelser på stedet.

Hvordan kraftværkets fjederstøtter imødekommer disse krav

Kraftværksfjederstøtter fås i to konfigurationer: variabel fjeder og fjeder med konstant kraft, valgt ud fra resultaterne af rørledningsspændingsanalyse. Variable fjederenheder bærer belastning med lineær stivhed, mens enheder med konstant kraft anvender en primær og sekundær fjedermekanisme til at kontrollere støttekraftvariationsraten inden for 5 % gennem hele arbejdsslaget, hvilket giver næsten konstant støtte til rørsystemet fra kold tilstand til varm tilstand.

Fjederelementer er fremstillet af legeret fjederstål, herunder 60Si2Mn og 50CrVA. Strukturelle komponenter kan fremstilles af kulstofstål, varmebestandigt stål eller rustfrit stål. Det overordnede temperaturanvendelsesområde dækker -196°C til +650°C, hvilket matcher alle termiske tilstande af damprørledninger fra lavtemperaturopvarmning til fuldlastdrift.

Hver kraftværksfjederstøtte gennemgår kompressionstest med fuld slaglængde med registrering af stivhedskurve før forsendelse. Huset er udstyret med et last-forskydningsmærke og installationslås. Installation på stedet kræver kun montering i kold tilstand; Fjern blot låsestiften, efter at rørledningens temperatur stiger, og støtten/ophænget går i driftstilstand uden svejsning på stedet eller komplekse justeringer.

Installation på stedet og langsigtet driftsydelse

Kumulative fejl i fundamentets højde og rørsektionsskæring er uundgåelige under installation af damprørledninger. Højdefinjusteringsområdet fra Power Plant Spring Supports absorberer disse afvigelser og forhindrer stiv binding. Fjederenheder med konstant kraft er typisk udstyret med skrue- eller hydrauliske hjælpejusteringsmekanismer, hvilket muliggør betjening af en person selv på tunge rørledninger med stor diameter.

Under langvarig drift opretholder anti-afspændingsfjederdesignet og overfladebehandlinger (varmgalvanisering eller Dacromet-belægning) en stabil støtteydelse. I flere oversøiske kraftværksprojekter kommer over 70 % af de efterfølgende support-/ophængsordrer fra eksisterende kunder. Denne høje købsrate validerer indirekte den langsigtede ydeevne af vores produkter.

Typiske installationssteder og funktioner

I kedelområdet er Power Plant Spring Supports installeret på lodrette og vandrette sektioner af hoveddampkanaler, overhedningsudløbsrørledninger og genopvarmningsdamprørledninger. De absorberer opadgående termisk ekspansion, hvilket forhindrer overdreven spænding ved samlerørsdyseforbindelser.

I nærheden af ​​turbinen reducerer fjederstøtter/hængere på højtemperaturdamprørledningssektioner tæt på hoveddampventiler og reguleringsventiler komponentkræfter og momenter, hvilket hjælper med at opretholde akslens justering. Selvom fødevands- og tempereringsvandsrørledninger fungerer ved lavere temperaturer, oplever de stadig betydelige start-stop-temperaturforskelle. Elastiske understøtninger opretholder rørledningens hældning og reducerer kavitationsrisiko.

I disse applikationer kombineres understøtninger/bøjler ofte med dæmpere, begrænsningsbeslag og andre komponenter for at danne en komplet rørsystem fleksibel fastholdelsesløsning.

Projekt teknisk support og produktaccept

Fra udvælgelsesfasen modtager vores tekniske team rapporter om spændingsanalyse af rørsystemet, beregner designbelastningen og forskydningen for hvert støttepunkt, anbefaler passende kraftværksfjederstøttetyper og fjederkonstanter og giver detaljeret installationsvejledning.

Vores fabrik opretholder en komplet kvalitetskontrolkæde fra indkommende geninspektion af fjedertråd, hårdhedstestning efter varmebehandling til test af færdigt produkts stivhed. Relevante procesregistre og materialekvalitetsdokumenter kan leveres i overensstemmelse med standarder som ASME og CE. For konventionelle kernekraftøer og andre højkravsprojekter kan yderligere støttefunktions kvalifikationstestrapporter og sporbarhedsdokumenter leveres.

Hvis du har krav til støtte til damprørledninger, bedes du give rørlayouttegninger og spændingsdata. Vi vil levere en specifik Power Plant Spring Support-konfigurationsløsning i stedet for en generisk modelliste. Ved at udnytte Yangzhou Tianshuns 14 års pipeline-understøttende erfaring og projektdata fra 45 lande verden over, kan vi hjælpe dig med at kontrollere overordnede indkøbs- og installationsomkostninger, samtidig med at vi sikrer dit dampsystems sikkerhed.
