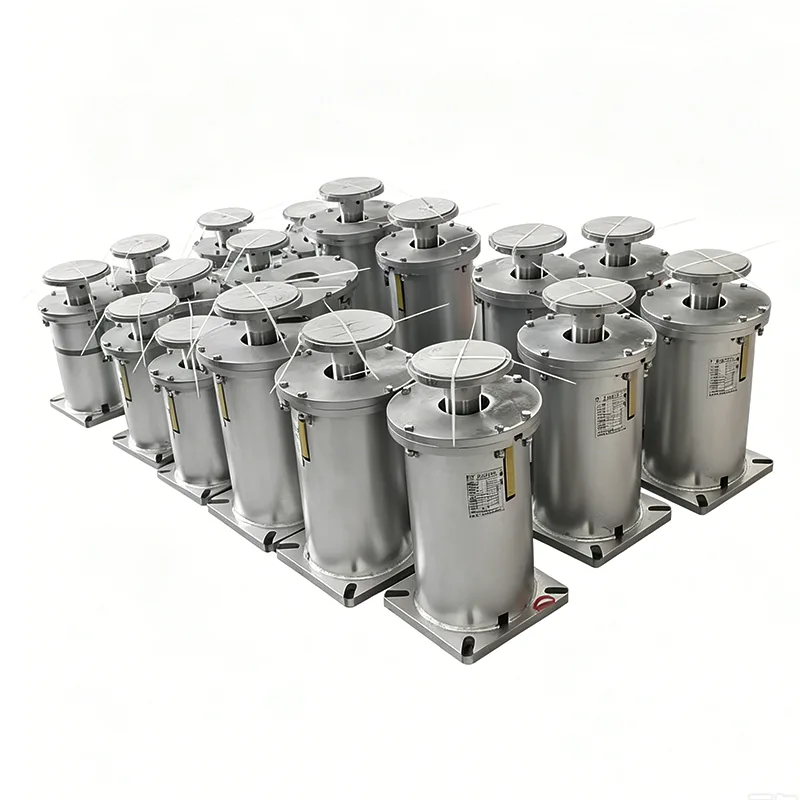

Type F fjederophæng

Type F Spring Hanger er en standard ophængt fjederstøtte udviklet af Yangzhou Tianshun Pipeline baseret på 14 års brancheerfaring, og det er også en af ​​de mest udbredte fjederophængsmodeller i det globale industrielle rørledningsfelt. Siden produktionslanceringen i 2012 har vi fremstillet over 2 millioner Type F fjederbøjler, eksporteret til 45 lande og regioner og betjent mere end 300 store industrielle projekter verden over. Denne model er designet i fuld overensstemmelse med internationalt accepterede standarder og opnår 100 % udskiftelighed med samme modelprodukter fra store globale producenter.

Designgrundlag og gældende standarder

Type F Spring Hanger er strengt designet og fremstillet i overensstemmelse med følgende internationale standarder for at sikre dens globale alsidighed og kompatibilitet:

▶  ANSI/HG 20644-1998 Variable fjederstøtter og bøjler

▶  GB/T 17116.1-2018 Rørstøtter og bøjler - Del 1: Tekniske specifikationer

▶  ASME B31.3 procesrør

▶  DIN 2545 rørfjederophæng

▶  API RP 551 Design og installation af rørstøtter og bøjler

Alle produkter har bestået ISO 9001:2015 kvalitetsstyringssystemcertificering, og tredjeparts certificeringsdokumenter såsom CE og API kan leveres efter anmodning.

Strukturel sammensætning og arbejdsprincip

Type F fjederhængeren har et øvre ophængt strukturdesign, forbundet til bygningskonstruktionen gennem den øverste løfteør og til rørledningen gennem den nederste ophængsstang. Når rørledningen gennemgår lodret termisk forskydning, udvider fjederen sig og trækker sig sammen i overensstemmelse hermed, idet den automatisk justerer støttekraften og overfører rørledningens belastning ensartet til strukturen for at undgå spændingskoncentration.

Standardproduktet består af følgende komponenter:

▶  Overhus: Stemplet fra Q345B stålplade

▶  Cylindrisk spiralfjeder: Fremstillet af 60Si2MnA legeret fjederstål

▶  Belastningsindikatorplade: Tydeligt markeret med belastnings- og forskydningsskalaer

▶  Justerende skruestang: Tilgængelig i M16-M36 specifikationer til belastningsjustering på stedet

▶  Øvre og nedre forbindelsesstik: Fremstillet ved smedningsproces for højere styrke

▶  Låsemøtrikker: Dobbelt møtrik anti-løsende design

Fuld serie belastnings- og forskydningsspecifikationer

Kerneydelsesfordele og målte data

Ovenstående data er fra 100 % fuldstændige kontrolregistreringer af virksomhedens laboratorium. Hvert produkt gennemgår streng belastningstest og forskydningskalibrering før forsendelse.

Gældende scenarier og installationsmetoder

Type F fjederhænger er velegnet til ophængt understøtning af de fleste industrielle rørledningssystemer, især til følgende scenarier:

Damp-vand rørledningssystemer i kraftværker

Procesrørledninger i petrokemisk industri

Byens centralvarme rørnet

Rørledninger til transmission af naturgas

Farmaceutiske og fødevareforarbejdningsrørledninger

Generelle rørledninger til industrianlæg

Tre installationsmetoder er tilgængelige for denne model:

Single Lug Suspension: Velegnet til enkeltrørledninger

Double Lug Suspension: Velegnet til rørledninger med tung belastning

Parallel installation: Velegnet til rørledninger med ultratung belastning

Fremstillingsproces og kvalitetskontrol

Vi har etableret et sporbarhedssystem i fuld proces fra råmaterialer til færdige produkter for at sikre den stabile kvalitet af hver type F fjederophæng:

▶  Råmaterialekontrol: Alt stål kommer fra førende stålværker som Baosteel og Angang. Hvert parti af materialer er ledsaget af det originale materialecertifikat og gennemgår spektralanalyseverifikation.

▶  Fjederfremstilling: Oprullet ved hjælp af tysk importerede CNC-fjedermaskiner og udsat for tre varmebehandlingsprocesser for fuldstændigt at eliminere intern belastning.

▶  Svejseproces: Vedtager kuldioxidgasbeskyttet svejsning. Alle svejsninger gennemgår 100 % visuel inspektion og ikke-destruktiv prøvetagning.

▶  Overfladebehandling: Tre processer til sandblæsning af rust → epoxy-zink-rig primer → polyurethan topcoat, med total belægningstykkelse ≥120μm.

▶  Inspektion af færdigt produkt: Hvert produkt gennemgår fuld-slagsbelastningstest, og der udstedes komplette kvalitetscertificeringsdokumenter.

Supportservice og leveringsgaranti

▶  Hurtig levering: Standardmodeller er på lager og kan sendes inden for 72 timer.

▶  Udvælgelsesstøtte: Gratis rørledningsspændingsanalyse og beregning af støtte/ophængsvalg leveres.

▶  Tilpasningsservice: Tilslutningsdimensioner og overfladebehandlingsmetoder kan justeres i henhold til kundens krav.

▶  Service på stedet: Professionelle ingeniører udsendes for at vejlede installation og idriftsættelse.

▶  Garantiservice: 12 måneders garantiperiode med gratis reparation eller udskiftning af defekte produkter i garantiperioden.

For flere tekniske detaljer om Type F Spring Hanger eller for at få et tilbud, kontakt venligst vores salgsteam.

Ofte stillede spørgsmål (FAQ)

Spørgsmål: Kan Type F Spring Hanger udskiftes med samme modelprodukter fra andre producenter?

A: Ja. Vores produkter er strengt designet og fremstillet i overensstemmelse med internationale standarder. Installationsdimensionerne og ydeevneparametrene er fuldstændig i overensstemmelse med de samme modelprodukter fra store globale producenter og kan udskiftes direkte til brug.

Q: Hvad er den maksimale driftstemperatur for dette produkt?

A: Driftstemperaturområdet for standardprodukter er -20 ℃ til +450 ℃. Til høje temperaturforhold, der overstiger 450 ℃, kan vi levere specielle modeller, der bruger højtemperaturbestandigt fjederstål.

Q: Kan du give varmgalvaniserende overfladebehandling?

A: Ja. Udover standard maling, tilbyder vi også forskellige overfladebehandlingsmetoder såsom varmgalvanisering og pulverlakering for at tilpasse sig forskellige korrosive miljøer.
