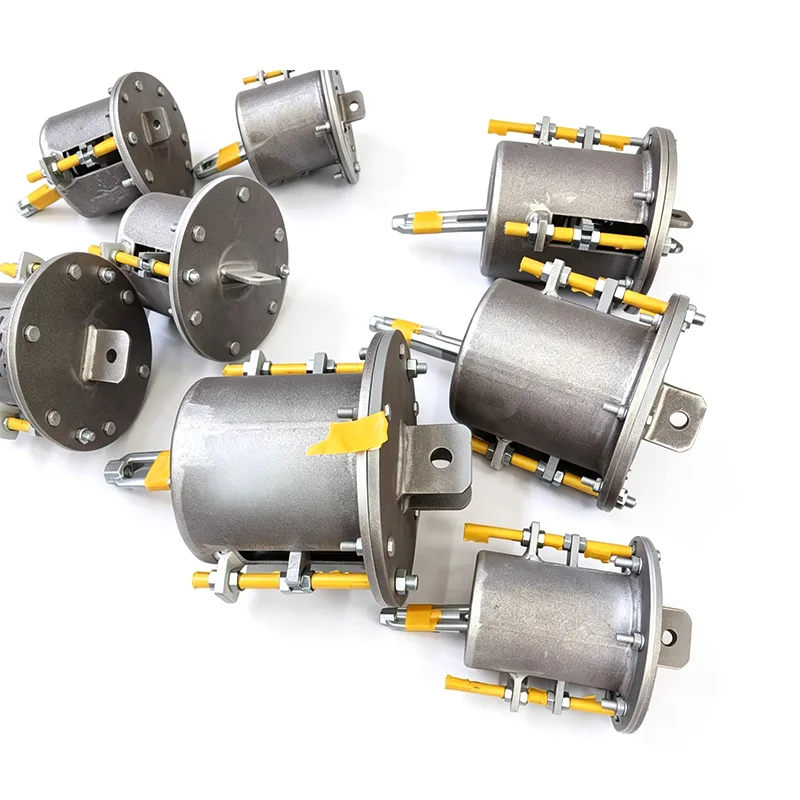

Fjederbøjler til olie- og gasindustrien

I olie- og gasprojekter står procesrørledninger, langdistancetransmissionsrørledninger og forsyningsrørledninger over for flere barske forhold: højtemperatur- og højtryksmedier, korrosive komponenter såsom svovl, kystnære højfugtighedssaltspraymiljøer samt den enorme egenvægt og termiske udvidelse af rørledninger med stor diameter. Hvis støttesystemet udelukkende er afhængigt af simpel stiv fiksering, kompenserer det ikke kun for forskydning, men konverterer også rørledningsdeformation til yderligere belastninger på udstyrsdyser, hvilket øger risikoen for lækage og udmattelsesfejl.

Yangzhou Tianshun Pipeline Technology Co., Ltd., der stoler på 14 års erfaring i fremstilling af rørledningsstøtter og bøjler, leverer skræddersyede fjederhængere til olie- og gasindustrien til at kontrollere rørledningsspændinger, beskytte kritiske udstyrsgrænseflader og tilpasse sig komplekse forhold på stedet.

Kerneudfordringer, der skal løses af olie- og gasrørledningsstøtter

Rørledningssystemer i raffinaderier, LNG-terminaler, gasbehandlingsanlæg og langdistancepumpestationer har forskellige driftsbetingelser, men deler samme krav: Rørlednings dødvægt og termisk forskydning skal kontrolleres inden for sikre grænser. Procesrørledninger arbejder ofte over 300°C, mens kryogeniske LNG-rørledninger løber under -162°C, hvilket gør en enkelt støtteløsning utilstrækkelig.

Ydermere kræver sure miljøer, der indeholder svovlbrinte, at strukturelle komponenter har modstandsdygtighed over for sulfid stress cracking (SSC), og offshore platforme og kystanlæg kræver højkvalitets saltspraybeskyttelse. I ingeniørpraksis skal understøtninger og bøjler ikke kun levere forudsigelige støttekræfter, men også rumme fundamentafvigelser under installationen og forblive fri for fejl på grund af korrosion eller afslapning under langvarig drift.

Design og funktioner af fjederophæng til olie- og gasindustrien

Fjederhængere til olie- og gasindustrien er konfigureret en-til-en baseret på rapporter om rørledningsspændingsanalyse, tilgængelige i to belastningstyper: variabel fjeder og fjeder med konstant kraft. Variable fjederenheder giver støtte med lineær stivhed inden for deres slagområde, velegnet til punkter med små forskydninger og lav følsomhed over for variationer i støttekraften. Enheder med konstant kraft anvender en primær og sekundær fjedermekanisme til at kontrollere støttekraftvariation inden for 5 % gennem hele slaget, hvilket gør dem ideelle til udstyrsdyser, strippere, genopvarmere, kompressorindløb og -udløb og andre steder med strenge krav til dysebelastning.

Afhængigt af mediet og installationsmiljøet er fjederelementer fremstillet af legeret fjederstål såsom 60Si2Mn eller 50CrVA. Cylindre og strukturelle komponenter kan fremstilles af kulstofstål, varmebestandigt stål, dupleks rustfrit stål eller nikkelbaserede legeringer, med materialebehandlinger i overensstemmelse med NACE MR0175/ISO 15156 for at opfylde kravene til sure olie- og gasfelter.

Til beskyttende belægninger kan offshore-anlæg bruge en epoxy-rig primer med høj vedhæftning og polyurethan topcoat-system, mens rørledninger på land normalt anvender varmgalvanisering eller Dacromet-belægning for at sikre langsigtet ydeevne i saltspray og industrielle atmosfærer. Produkterne overholder standarder, herunder ASME B31.3, ASME B31.4 og MSS SP-58. Hvert hus er udstyret med et navneskilt med lastforskydning og låsestift til nem installation i kold tilstand og verifikation på stedet.

Valg på stedet, installation og langtidsstabilitet

Efter modtagelse af rørledningsspændingsanalysedata anbefaler vores tekniske team at matche fjederophæng til olie- og gasindustriens modeller og fjederkonstanter for hvert støttepunkt. I udvælgelsesfasen lægges der særlig vægt på designbelastning, designforskydning, temperatur og miljømæssig korrosionsgrad, mens der også tages hensyn til den ekstra vægt af vandfyldte rørledninger under hydrostatiske testforhold for at forhindre fjederoverbelastning eller størkning.

Under installationen giver fjederophæng til olie- og gasindustrien et vist lodret justeringsområde for at absorbere fundamenthøjdefejl og rørpræfabrikationsafvigelser. Konstant kraftenheder kan valgfrit udstyres med skrue eller hydrauliske hjælpejusteringsanordninger til præcis justering selv under tunge belastningsforhold. Låsestiften fjernes efter at rørledningen er varmet op, og bøjlen går i drift uden at kræve varmt arbejde.

Under langtidsdrift hjælper anti-afspændingsfjederdesignet og regelmæssige inspektionspunkter vedligeholdelsesteams med at opdage abnormiteter i tide. Blandt vores projekter, der eksporteres til mere end 45 lande, kommer over 70 % af de efterfølgende support- og ophængsordrer fra eksisterende kunder. Disse gentagne købsdata afspejler til en vis grad den vedvarende pålidelighed af vores produkter.

Typiske anvendelsessteder i olie- og gasanlæg

Fluid Catalytic Cracking (FCC) og Hydroprocessing Units: Højtemperaturreaktionsolie- og gasrørledninger og regeneratorrøggasrørledninger oplever store termiske forskydninger under drift med strenge dysebelastningsgrænser. Brugen af ​​fjederophæng med konstant kraft kontrollerer effektivt grænsefladekræfter på udstyr såsom reaktorer og tredje-trins separatorer, hvilket forhindrer lækage af flangesamlinger.

LNG-terminaler og kryogeniske systemer: Kryogene rørledninger mellem aflæsningsarme og lagertanke, såvel som kølemiddelcirkulationsrørledninger, står over for ekstreme temperaturforskelle. Fjederophæng anvender kryogene-resistente materialer for at give stabil støtte gennem hele processen fra kold forkøling til dyb kryogen drift, hvilket beskytter ekspansionsfuger og tankdyser.

Langdistancerørledninger for råolie og produkter: Indløbs- og udløbsrørledninger i pumpestationer og rørledninger i ventilområdet oplever temperaturvariationer med årstider og transporterede medier. Variable fjederophæng kombineret med begrænsningsbeslag opretholder korrekt rørledningshældning og undgår vibrationer og risici for vandslag forårsaget af støttepunkt, der løfter sig.

Offshore platforme og FPSO'er: Disse faciliteter har kompakte rum og er underlagt yderligere dynamiske belastninger fra gyngende bevægelser. Fjederophæng med konstant kraft med begrænsningsfunktioner kan bruges sammen med dæmpere for at kompensere for termisk forskydning og samtidig begrænse lavfrekvent svaj forårsaget af vind og bølger, hvilket reducerer ledtræthedsskader.

Kvalitetsdokumentation og teknisk support

Med udgangspunkt i fjedertråds indkommende geninspektion, implementerer vores fabrik streng kvalitetskontrol på hvert trin: varmetal verifikation, hårdhed og metallografisk inspektion efter varmebehandling, færdigt produkt fuld-slags stivhedstest og belægningsadhæsionstest. Hvert parti fjederhængere til olie- og gasindustrien kan forsynes med materialekvalitetscertifikater, inspektionsrapporter, NACE-overensstemmelseserklæringer og ASME-certificeringsdokumenter til støtte for oversøiske projektrevisioner.

Vores tekniske team kan levere detaljerede installationsmanualer og justeringsanbefalinger i kold tilstand efter behov og kan samarbejde med tredjeparts vidner eller overvågning på stedet.

Hvis du har brug for at konfigurere fjederhængere til olie- og gasindustrien til et specifikt olie- og gasprojekt, bedes du give rørledningslayouttegninger, stressberegningsrapporter og miljødata på stedet. Vi vil levere en udvælgelsesrapport, inklusive belastnings-slagsberegninger og anbefalede installationshøjder, snarere end blot en liste over standardmodeller, der hjælper dig med at kontrollere de samlede omkostninger, samtidig med at vi sikrer sikker og pålidelig drift af dit rørledningsstøttesystem gennem hele dets livscyklus.
