Funktionerne i Power Plant Spring Support.

Kraftværks fjederstøtte(opdelt i to typer: variabel kraft og konstant kraft. Velegnet til både termisk kraft og termisk kraftproduktion, kompatibel med ASME B31.1 og SH/T3073)

Generelle fællestræk

Stærk tilpasningsevne til arbejdsforhold

Velegnet til højtemperatur- og højtryksrørledninger såsom hoveddamp, genopvarmet damp, fødevand og kondensatvand fra kedler (op til 550 ℃ og 16MPa+), der er i stand til at modstå gentagne kold-varme temperaturændringer og udvidelser under hensyntagen til egenvægt, medium og isoleringsvægt.

Veldefineret lastklassificering

Bredt udvalg af belastningsspecifikationer: lille belastning DN25 lille rør vejer 50 kg, hovedrørledninger med stor diameter med tung belastning kan nå op på snesevis af tons, opdelt i serier med let, medium og tung belastning.

Høj sikkerhedsredundans

Fjedersikkerhedsfaktor ≥ 1,5, højtemperaturlegeret stålfjedre modstår højtemperaturkrybning og træthed, velegnet til de årlige kontinuerlige start-stop-cyklusser af kraftværker.

Standardiseret og modulær opbygning

Standardiserede rørfjedre, kurvfjedre, konstant ophængssamlinger, matchende U-formede rørklemmer, varmeisolerende rørstøtter, ophængsstænger og gevindjusteringskomponenter, hvilket letter montering på stedet.

Klassebaseret korrosionsbeskyttelseskonfiguration

C3 korrosionsbeskyttelse til indendørs kedelrum, C4/C5 kraftig korrosionsbeskyttelse til udendørs ovntoppe / rørledninger til blæsere med induceret træk (sandblæsning + zinkrig primer + topcoat).

Variabel fjederstøtte (den mest udbredte i kraftværker)

Kompakt struktur, lav pris, lille installationsområde. Det er det foretrukne valg til rørledninger med mellem og kort forskydning med lodret termisk forskydning ≤ 25 mm og belastningsvariation ≤ 25 %.

Den leveres med belastningsskala (kold/varm), låsestifter, koldlåsning, vandtrykstestbeskyttelse og oplåsning ved opvarmning. Den kolde tilstandsinstallationsbelastning kan finjusteres gennem den justerbare møtrik.

Begrænsninger

Den kan ikke bruges, hvis den termiske forskydning af rørledningen er for stor, eller belastningsudsvinget overstiger 25 %. Ellers vil den ekstra spænding ved røråbningen overskride grænsen.

Anvendelser: Middel- og lavtryksvandforsyning, dræning og udledning, små rør til røggastilbehør og sekundære hjælpemaskinerørledninger.

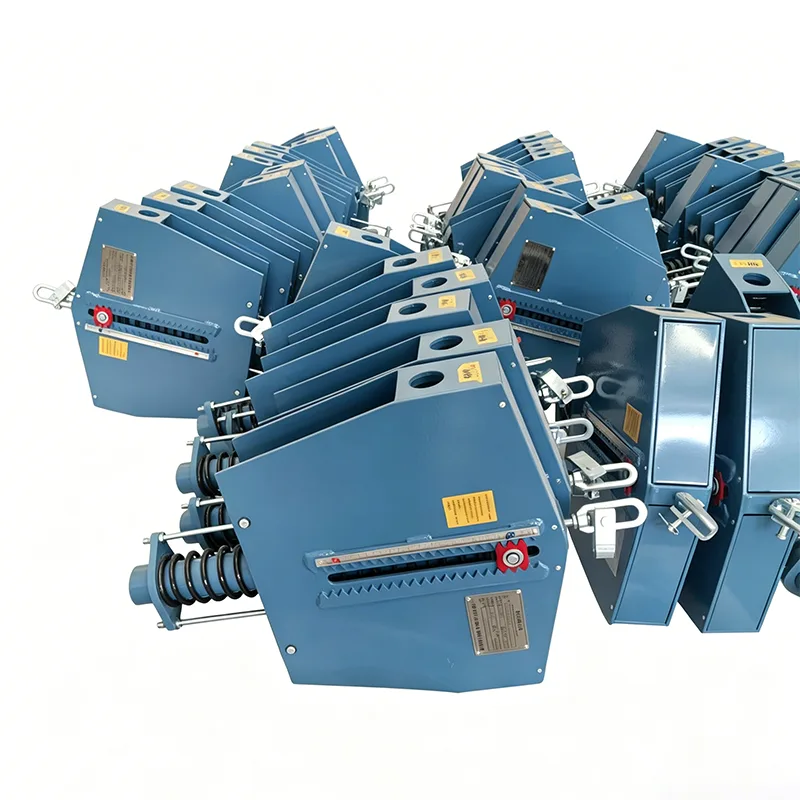

Constant Spring Hanger (Constant Spring Suspension Hanger, speciel til nøglerørledninger i kraftværker)

Konstant fuld slagbelastning (udsving ≤ ±6%), stor forskydning, stor belastning, standard for nøglerøråbninger til turbine/kedelsamling;

Stort slaglængdeområde (50 - 500 mm), i stand til at klare betydelig termisk forlængelse af hoveddamprør og genopvarmede damprør, hvilket beskytter udstyrsflanger mod lækage og røråbninger mod rivning;

Håndtagsknaststruktur, lille fjederdeformation, modstandsdygtig over for træthed ved høje temperaturer, længere levetid i barske højtemperaturmiljøer i ovnens top.

Anvendelser: Kedelhovedudløbsrør, hoveddamprør, genopvarmede damprør, turbines ind- og udløbsrør.

Særlige funktioner til kraftværksbrug

Temperaturtolerance under opstart og nedlukning: Ved pludselige temperaturændringer under opstart og nedlukning af enheden komprimeres og strækkes fjedrene gentagne gange. Højtemperaturbestandigt fjederstål 50CrVA er valgt for at forhindre termisk afslapningsfejl;

Antivibrationsdesign: Vibrationsrørledningerne ved ventilatorens og vandpumpens indløb og udløb er udstyret med grænsebeslag for at undgå sideværts kraftubalance på fjedrene;

Komplementære varmeisoleringskomponenter: Standardiserede varmeisolerende rørstøtter er tilvejebragt til højtemperaturrørledninger for at forhindre varmeledning og beskadigelse af belægningen af ​​bøjlerne og fjedrene;

Drifts- og vedligeholdelsesspecifikationer: Ved større vedligeholdelse af enheden kontrolleres viserens positioner én efter én. Hvis afvigelsen overstiger grænsen, nulstilles indstillingerne, eller støtter og bøjler udskiftes.
