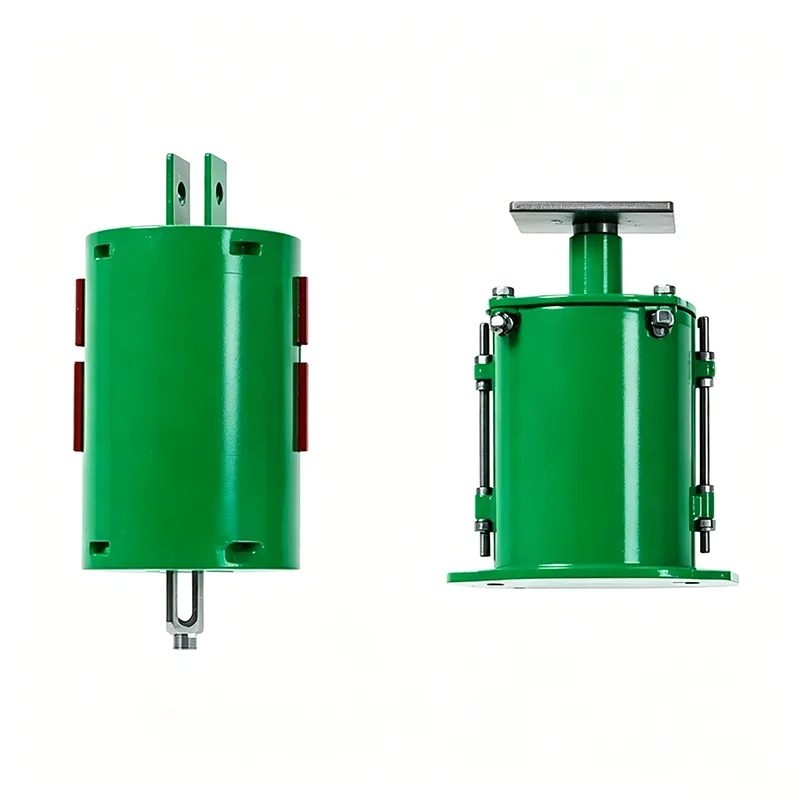

Industriel fjederbøjle

Industrial Spring Hanger er en dedikeret støtteanordning til industrielle rørsystemer. Den er designet til at bære egenvægten af ​​rørledninger, kompensere for forskydning forårsaget af termisk ekspansion og sammentrækning og isolere mekaniske vibrationer. Siden 2012 har Yangzhou Tianshun Piping fokuseret på R&D og fremstilling af sådanne produkter. I løbet af de sidste 14 år har vi produceret mere end 500.000 sæt, som er bredt udbredt i industrielle projekter af høj standard over hele kloden. Vores produkter er fremstillet i nøje overensstemmelse med internationale standarder og leverer både standard- og kundetilpassede løsninger, der passer til forskellige arbejdsforhold.

Denne figur viser belastningsforskydningspræstationskurven for en variabel fjederstøtte/ophæng, inklusive nøgleparametre for belastning og forskydning for at verificere produktets belastningsbærende nøjagtighed og driftssikkerhed.

Hver enhed er underlagt belastningskalibrering og ydeevnetest før forsendelse. Indstillingsbelastningsafvigelsen kontrolleres inden for ±5 %, i overensstemmelse med den internationale standard ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterne opfylder tekniske krav til el-, petrokemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 må den maksimalt tilladte belastningsvariabilitet for variable fjederenheder ikke overstige 25 % af driftsvarm belastning inden for fuld arbejdsvandring.

Arbejdsprincip

Ved at udnytte fjedrenes elastiske egenskaber opretholder Industrial Spring Hanger en konstant støttekraft, når rørledninger producerer lodret forskydning. Når rørledninger udvider eller trækker sig sammen på grund af temperaturændringer, strækkes og komprimeres fjedrene tilsvarende. Dette sikrer, at rørledningsbelastninger overføres jævnt til bygningskonstruktioner, hvilket forhindrer rørbrud og udstyrsskader som følge af spændingskoncentration forårsaget af stive begrænsninger. I mellemtiden absorberer fjedres dæmpningseffekt effektivt vibrationer genereret af pumper, kompressorer og andet udstyr og reducerer støjtransmission.

Produktets tekniske specifikationer

Variabel Spring Hanger Spec Tabel	Eksempel
Bøjletype/konfiguration	Type A, B, C, D, E, F, G
Fjederstørrelse / Nr.	Nr. 0 - Nr. 22
Rejseområde	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftsbelastning	0,2 kN - 400 kN
Installeret belastning (kold belastning)	kN / kgf
Driftsbelastning (Hot Load)	kN / kgf
Bevægelsesretning	Opad / Nedad
Variabilitet (%)	≤ 25 % (Standard)
Overfladebehandling	Varmgalv/ Malet
Husmateriale	Kulstofstål (Q235/Q355)

Kernefunktioner

▶  Høj belastningsnøjagtighed: Hver enhed er belastningskalibreret før levering, med belastningsfejlen kontrolleret inden for ±5 %.

▶  Fremragende udmattelsesbestandighed: Alle fjedre har bestået 100.000 cyklussers udmattelsestest uden permanent deformation eller brud.

▶  Høj sikkerhedsfaktor: Designsikkerhedsfaktoren er ikke mindre end 1,5, hvilket sikrer pålidelig ydeevne under ekstreme arbejdsforhold.

▶  Overlegen anti-korrosionsydelse: Færdig med varmgalvanisering eller epoxyzink-rig belægning, velegnet til korrosive miljøer såsom kystområder og kemiske anlæg.

▶  Visuel overvågning: Udstyret med klare forskydningsvægte for nem installation på stedet og driftsinspektion.

Præstationssammenligning

Sammenligningsartikler	Almindelige produkter på markedet	Tianshun Industrial Spring Hanger
Fjeder materiale	Almindelig kulstofstål	60Si2MnA / 50CrVA fjederstål
Varmebehandlingsproces	Enkelt slukning	Tre-trins varmebehandling (Quenching + Tempering + Stabiliseringsbehandling)
Belastningstolerance	±10 % ~ ±15 %	Inden for ±5 %
Træthedsliv	30.000 cyklusser	Over 100.000 cyklusser
Overfladebehandling	Almindelig maling	Varmgalvanisering / Epoxy zink-rig primer + topcoat
Inspektionsstandard	Prøveudtagningsinspektion	100% fuld inspektion

Applikationsscenarier

Industrial Spring Hanger er anvendelig til alle industrielle rørsystemer, der er udsat for temperaturudsving og vibrationer. Det fungerer usædvanligt godt i følgende scenarier:

▶  Højtemperatur- og højtryksprocesrørledninger til petroleumsraffineringsenheder

▶  Hoveddamprørledninger og fødevandsrørledninger til kraftværker

▶  Kryogene rørledninger ved LNG-modtageterminaler og forgasningsanlæg

▶  Rørledninger, der transporterer ætsende medier i kemiske og farmaceutiske fabrikker

▶  Hovedstamrørledninger til bycentralvarmenetværk

▶  Gas- og oxygenrørledninger i jern- og stålmetallurgiske anlæg

Kvalitetssikringssystem

Hvert produkt gennemgår omfattende intern test før forsendelse

In-house testdæksler

Dimensionel og visuel inspektion, PMI (positiv materialeidentifikation), hårdhedstestning, MT/PT ikke-destruktiv testning (hvor relevant), fjederbelastningstest med belastningsforskydningskurver og belægningstykkelsesmåling. Fabrikstestrapporter (FTR) og materialetestrapporter (MTR) leveres.

Bemærk: Intern test er ikke ILAC-akkrediteret tredjepartstest

Tredjeparts vidnet test eller laboratorietest er tilgængelig som en valgfri, separat tilbudstjeneste.

Valgfri tredjepartsinspektionstjenester (noteret separat)

1. Materialeafprøvning

Kemisk sammensætningsanalyse, trækprøvning, Charpy lavtemperatur slagtest og hårdhedstest.

2. Svejs NDT

Magnetisk partikeltestning (MT), væskegennemtrængningstestning (PT), ultralydstestning (UT) og radiografisk testning (RT).

3. Test af fjederbelastningsydelse

Inklusiv last-forskydningskurver.

4. Inspektion af varmgalvanisering / epoxybelægning korrosionsbeskyttelse

5. Vidne til testning, fabriksovervågning og inspektion før forsendelse (PSI)

Vores fordele

Benchmarked mod LISEGA International Pipe Support System

Vores produktbelastningsnøjagtighed, teststandarder og dokumentationssystemer er benchmarked i forhold til LISEGAs internationale rørstøttesystem.

Hvad adskiller os

I modsætning til standard indenlandske producenter, der kun leverer selve produktet, leverer vi en last-forskydningskurve med hver fjederenhed. Vi letter også tredjeparts SGS-test og vidnede inspektioner og understøtter dokumentgennemgange af PE/CPE-ingeniører til oversøiske projekter.

Understøttende tjenester

▶  Gratis teknisk udvælgelsesservice: Vi tilbyder professionelt valg af bøjler og beregning baseret på rørledningsparametre og faktiske arbejdsforhold.

▶  Tilpasset design: Ikke-standarddesign til speciel belastning, forskydning eller begrænset installationspladskrav.

▶  Teknisk support på stedet: Professionelle ingeniører kan udsendes for at vejlede installation og idriftsættelse på stedet.

▶  Langsigtet reservedelsforsyning: Vi opretholder et veludstyret reservedelslager til at levere hurtig support til reservedelsbehov.

For flere tekniske parametre eller tilpassede løsninger af Industrial Spring Hanger, kontakt venligst vores salgsteam for at få detaljerede dokumenter.
