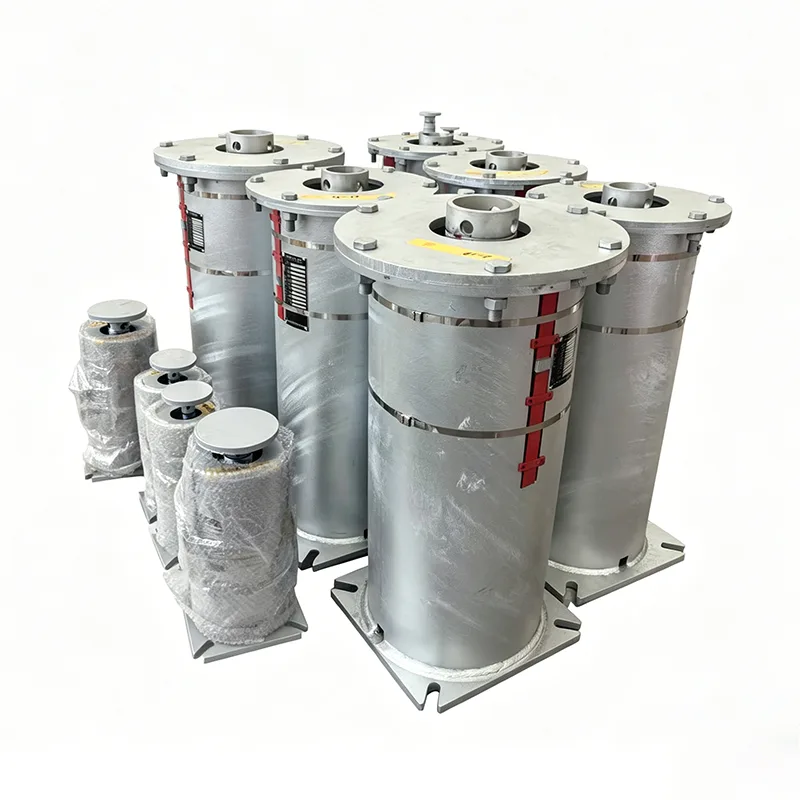

Termisk kraftværk Variabel fjederstøtte

I termiske kraftværkers komplekse rørledningssystemer med dampvand, røggas og luft og pulveriseret kul er termisk forskydning af rørledninger forårsaget af drastiske temperaturændringer en kernefare, der truer systemsikkerheden. Bakket op af 14 års teknisk akkumulering i rørledningsstøtteområdet har Yangzhou Tianshun Pipeline Technology Co., Ltd. specielt udviklet den variable fjederstøtte til termisk kraftværk til termiske arbejdsforhold. Designet baseret på princippet om momentligevægt, giver dette produkt en kontinuerlig elastisk støttekraft, når lodret termisk forskydning forekommer i rørledninger, absorberer og kompenserer effektivt for forskydningsspænding, forhindrer rørledninger og tilsluttet udstyr i at blive beskadiget af yderligere spændinger og sikrer langsigtet sikker drift af kraftværker.

Denne figur viser belastningsforskydningspræstationskurven for en variabel fjederstøtte/ophæng, inklusive nøgleparametre for belastning og forskydning for at verificere produktets belastningsbærende nøjagtighed og driftssikkerhed.

Hver enhed er underlagt belastningskalibrering og ydeevnetest før forsendelse. Indstillingsbelastningsafvigelsen kontrolleres inden for ±5 %, i overensstemmelse med den internationale standard ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterne opfylder tekniske krav til el-, petrokemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 må den maksimalt tilladte belastningsvariabilitet for variable fjederenheder ikke overstige 25 % af driftsvarm belastning inden for fuld arbejdsvandring.

Produktets tekniske specifikationer

Variabel Spring Hanger Spec Tabel	Eksempel
Bøjletype/konfiguration	Type A, B, C, D, E, F, G
Fjederstørrelse / Nr.	Nr. 0 - Nr. 22
Rejseområde	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftsbelastning	0,2 kN - 400 kN
Installeret belastning (kold belastning)	kN / kgf
Driftsbelastning (Hot Load)	kN / kgf
Bevægelsesretning	Opad / Nedad
Variabilitet (%)	≤ 25 % (Standard)
Overfladebehandling	Varmgalv/ Malet
Husmateriale	Kulstofstål (Q235/Q355)

Teknisk anvendelse og værdi

Rørledningssystemer i termiske kraftværker stiller ekstremt høje krav til pålideligheden af ​​bærende dele. Ved udformningen af ​​det termiske kraftværks variable fjederstøtte har vi fuldt ud taget praktiske tekniske smertepunkter i betragtning:

Eliminering af yderligere spændinger: Inden for det specificerede belastnings-forskydningsområde opretholder fjedermomentet og belastningsmomentet altid dynamisk balance, hvilket undgår rørledningsdeformation eller samlingslækage forårsaget af termisk ekspansion og kold sammentrækning.

Nøjagtig koldtilstandsindstilling: Producenten udfører forkompressionsindstilling strengt i overensstemmelse med installationsbelastningen leveret af brugeren og fikserer indikatorpladen ved den teoretiske koldtilstandsarbejdsposition gennem positioneringsblokke, hvilket sikrer, at fjederen midlertidigt er i en stiv tilstand under installationen på stedet og undgår utilsigtet belastning under konstruktionen.

Intuitiv drift og vedligeholdelsesovervågning: Designet af den eksterne forskydningsindikatorplade gør det muligt for drifts- og vedligeholdelsespersonale intuitivt at kontrollere, om forskydningen af ​​fjederstøtten under arbejdsbelastning stemmer overens med designet, efter at rørledningen er sat i normal drift, hvilket letter forebyggende vedligeholdelse.

Strenge kvalitetskontrol og installationsspecifikationer

Hvert produkt gennemgår omfattende intern test før forsendelse

In-house testdæksler

Dimensionel og visuel inspektion, PMI (positiv materialeidentifikation), hårdhedstestning, MT/PT ikke-destruktiv testning (hvor relevant), fjederbelastningstest med belastningsforskydningskurver og belægningstykkelsesmåling. Fabrikstestrapporter (FTR) og materialetestrapporter (MTR) leveres.

Bemærk: Intern test er ikke ILAC-akkrediteret tredjepartstest

Tredjeparts vidnet test eller laboratorietest er tilgængelig som en valgfri, separat tilbudstjeneste.

Valgfri tredjepartsinspektionstjenester (noteret separat)

1. Materialeafprøvning

Kemisk sammensætningsanalyse, trækprøvning, Charpy lavtemperatur slagtest og hårdhedstest.

2. Svejs NDT

Magnetisk partikeltestning (MT), væskegennemtrængningstestning (PT), ultralydstestning (UT) og radiografisk testning (RT).

3. Test af fjederbelastningsydelse

Inklusiv last-forskydningskurver.

4. Inspektion af varmgalvanisering / epoxybelægning korrosionsbeskyttelse

5. Vidne til testning, fabriksovervågning og inspektion før forsendelse (PSI)

Vores fordele

Benchmarked mod LISEGA International Pipe Support System

Vores produktbelastningsnøjagtighed, teststandarder og dokumentationssystemer er benchmarked i forhold til LISEGAs internationale rørstøttesystem.

Hvad adskiller os

I modsætning til standard indenlandske producenter, der kun leverer selve produktet, leverer vi en last-forskydningskurve med hver fjederenhed. Vi letter også tredjeparts SGS-test og vidnede inspektioner og understøtter dokumentgennemgange af PE/CPE-ingeniører til oversøiske projekter.

Hvorfor vælge Tianshun's termiske kraftværks variable fjederstøtte?

Rig erfaring inden for termiske kraftprojekter: Produkterne er meget udbredt i damp-vand-rørledninger og kedeludstyrsophængningssystemer i termiske kraftværker i ind- og udland og har modstået testene af flere enheders opstarts- og nedlukningscyklusser.

Kundetilpasset teknisk support: Vi leverer tekniske tjenester i hele processen fra beregning af rørledningsspænding, typevalg og matchning til installationsvejledning på stedet, hvilket sikrer, at hver støtte nøjagtigt matcher arbejdsforholdene.

Stabil leveringskædelevering: Med afhængighed af automatiserede produktionslinjer og komplet testudstyr på vores Jiangsu-base sikrer vi rettidig levering af materialer af høj kvalitet til store batch-termiske energiprojekter.

Fuld livscyklussupport: Vi etablerer eksklusive projektfiler og giver tilstandsvurdering og udskiftningsvejledning under nedlukningsvedligeholdelse, hvilket reducerer drifts- og vedligeholdelsesrisici for kraftværker.
