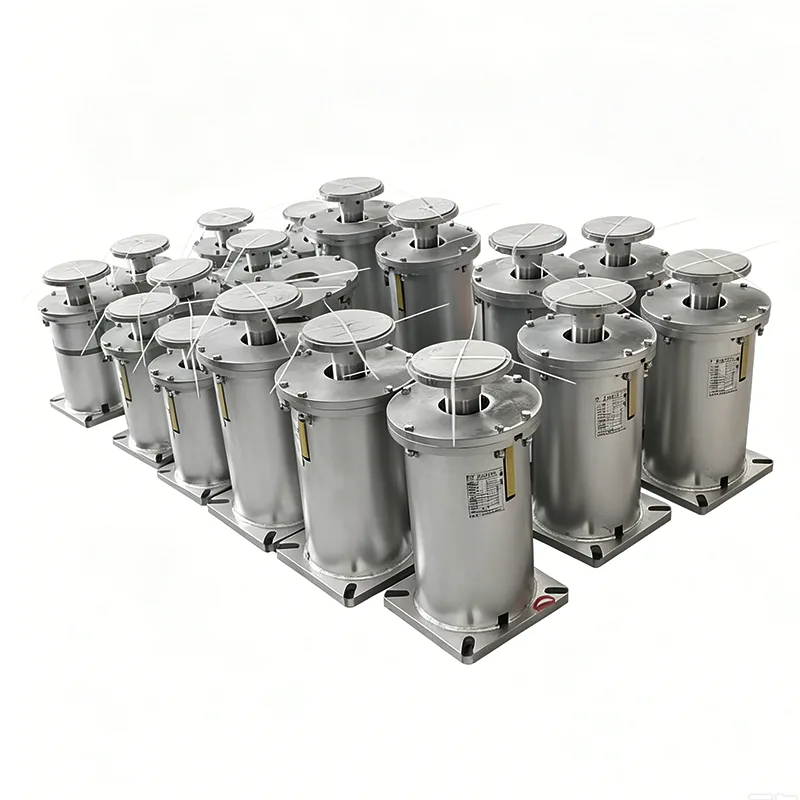

Variabel fjederstøtte til rørledning

Variabel fjederstøtte til rørledninger er en dedikeret elastisk støtteanordning konstrueret til at modstå lodret forskydning af rørledninger. Den leverer justerbar støttekraft inden for det tilladte forskydningsområde ved at udnytte fjedrenes iboende stivhed. Når rørledninger bevæger sig op og ned på grund af temperatursvingninger, medium flow eller udstyrsvibrationer, regulerer støtten automatisk lejekraften, hvilket effektivt forhindrer rørspændingskoncentration og beskadigelse af udstyrsforbindelser.

Yangzhou Tianshun Piping har været involveret i produktionen af ​​dette produkt siden 2012. Indtil nu har vi leveret over 800.000 sæt til mere end 300 industrielle projekter over hele kloden, og produktets ydeevne er blevet fuldt valideret af langsigtet on-site drift.

Produktets tekniske specifikationer

Designprincip og strukturel sammensætning

Designet i overensstemmelse med Hookes lov, er fjederens afbøjning direkte proportional med den påførte belastning. Når rørledningen bevæger sig opad, falder fjederkompressionen, og støttekraften reduceres tilsvarende. Når rørledningen bevæger sig nedad, øges fjederkompressionen, hvilket fører til en højere støttekraft. Denne funktion gør det muligt for støtten at tilpasse sig dynamiske ændringer af driftsrørledninger og opretholde spændingsbalancen i hele rørsystemet.

Standardprodukter består af følgende nøglekomponenter:

▶  Cylindrisk spiralfjeder: Fremstillet af legeret fjederstål og underlagt streng varmebehandling og stabiliseringsbehandling.

▶  Øvre og nedre forbindelsesplader: Bruges til at forbinde rørledninger og bygningskonstruktioner med fleksible installationstilstande, der kan tilpasses til stedets forhold.

▶  Belastningsindikatorplade: Viser fjederbelastning og rørledningsforskydning i realtid.

▶  Låseanordning: Sikrer fjederpositionen efter installation og idriftsættelse for at undgå deformation under transport og opstilling på stedet.

▶  Beskyttende hus: Blokerer støv, regnvand og ætsende medier i at trænge ind, så fjederens levetid forlænges.

Nøgle tekniske funktioner

▶  Kontrollerbar belastningsvariationshastighed: Designbelastningsvariationshastigheden holdes inden for 25 %, hvilket sikrer en jævn kraftfordeling over hele rørsystemet.

▶  Bredt udvalg af specifikationer: Udstyret med 12 belastningsklasser og 5 forskydningsstørrelser, der dækker kravene til de fleste industrielle rørapplikationer.

▶  Pre-load kalibrering: Forudjusteret til den specificerede belastning pr. kundekrav før levering, klar til direkte brug efter installation på stedet.

▶  Anti-løsende struktur: Alle forbindelsesdele er forsynet med låsemøtrikker og låseskiver for at forhindre, at de løsner sig under drift.

▶  Modulær konstruktion: Større komponenter er udskiftelige for nem vedligeholdelse og udskiftning på stedet.

▶  Stærk miljøtilpasningsevne: Matchende materialer og overfladebehandlinger kan vælges, så de passer til forskellige arbejdsforhold.

Ydeevnesammenligning med andre rørunderstøtninger

Typiske anvendelsesscenarier

Variabel fjederstøtte til rørledning er meget udbredt i forskellige industrielle rørsystemer, der er udsat for temperaturændringer, især ideel til nedenstående applikationer:

▶  Damprørledninger, fødevandsrørledninger og kondensatrørledninger i termiske kraftværker

▶  Behandle rørledninger og forbindende rørledninger af varmevekslerudstyr i petrokemiske anlæg

▶  Kompressorstationer og ventilkamre i langdistance naturgasrørledninger

▶  Hoved- og forgreningsrørledninger til bycentralvarmenetværk

▶  Slamtransporterende rørledninger i rensningsanlæg

▶  Rørsystemer på skibe og offshore platforme

Produktion og fuld-proces kvalitetskontrol

Vi ejer moderne produktionslinjer til variable fjederstøtter, udstyret med professionelle faciliteter, herunder CNC fjeder coiling maskiner, fjeder test maskiner, spektrometre og ikke-destruktive test instrumenter. Alle produkter er fremstillet under strenge kvalitetskontrolprocedurer:

1.Indgående råmaterialeinspektion: Kemisk sammensætningsanalyse og mekaniske egenskabstest udføres for hvert parti stål; ukvalificerede materialer afvises strengt.

2.Spring Manufacturing Control: Fjedre er oprullet af CNC-udstyr for at garantere nøjagtige dimensioner og præcision.

3. Fjederydelsestest: Hver fjeder gennemgår 3 fulde kompressionstest og belastningstest for at sikre stabil ydeevne.

4. Inspektion af færdig montering: Dimensionskontrol, belastningskalibrering og visuel inspektion udføres for samlede produkter.

5.Slutlig inspektion før levering: Prøveinspektion er implementeret i overensstemmelse med nationale standarder, og kun kvalificerede produkter er tilladt til levering.

Vores kvalitetsstyringssystem har opnået ISO 9001:2015 certificering, og alle produkter overholder internationale standarder som CE og API.

Udvælgelsesvejledning og supporttjenester

Vi giver professionel valgvejledning for at hjælpe kunderne med at vælge de bedst egnede produkter. Du skal blot give os rørledningsparametre, driftstemperatur, forskydning, installationsplads og anden relevant information, og vores ingeniører vil beregne og anbefale den optimale model og specifikation af Variable Spring Support for Pipeline.

Vi tilbyder også et komplet udvalg af supporttjenester som følger:

▶  Ikke-standard tilpasning: Specialdesignede og fremstillede produkter til specielle krav til belastning, forskydning eller begrænset installationsplads.

▶  Teknisk service på stedet: Professionelle ingeniører kan sendes til at vejlede installation og idriftsættelse på stedet.

▶  Garantiservice: Alle produkter leveres med en 12-måneders garanti. Defekte produkter vil blive repareret eller erstattet gratis inden for garantiperioden.

▶  Langsigtet reservedelsforsyning: Et komplet reservedelslager opretholdes for at levere hurtig reaktion på kundernes reservedelsbehov.

Kontakt venligst vores salgsteam for yderligere detaljer og tilbud på Variable Spring Support for Pipeline.
