Rørledningssystemer i energiindustrien opererer under komplekse arbejdsforhold, generelt karakteriseret ved høj temperatur og højt tryk, brændbare og eksplosive medier og lange kontinuerlige driftsperioder. Fejl i rørledningsstøtter kan føre til rørledningsbrud, medielækage og endda større sikkerhedsulykker.

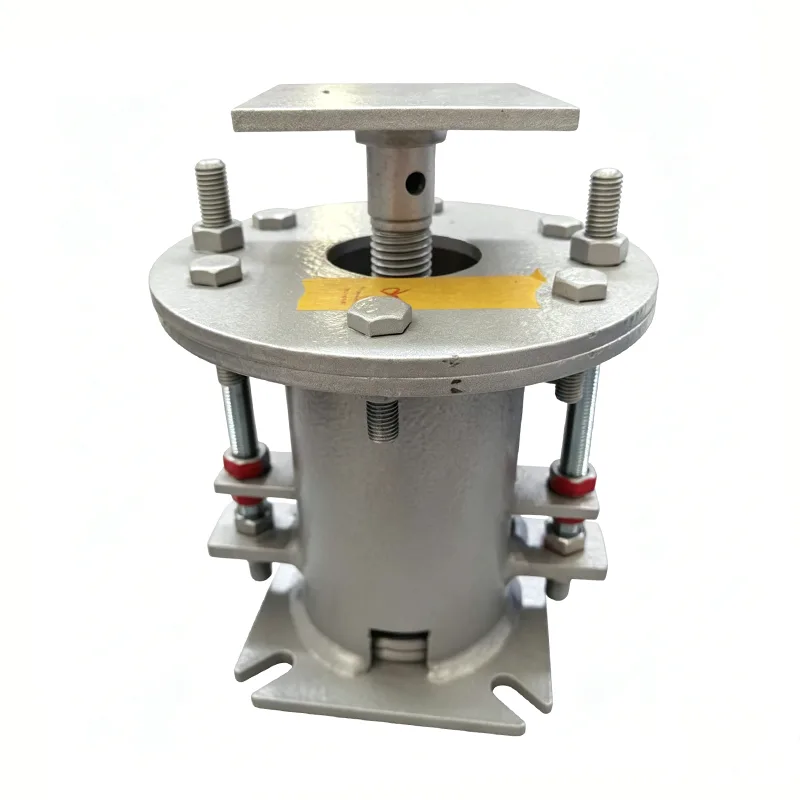

Energy Industry Variable Spring Support er en dedikeret elastisk rørledningsstøtteanordning designet specielt til energiindustrien. Det opretholder en stabil ydeevne under ekstreme arbejdsforhold og sikrer sikker og pålidelig drift af energianlæg.
Energy Industry Variable Spring Support absorberer termisk forskydning af rørledninger forårsaget af temperaturændringer gennem elastisk deformation af fjedre, mens den bærer rørledningens egenvægt og yderligere belastninger.
Med 14 års erfaring i at betjene rørledningsstøttesystemer i energiindustrien har Yangzhou Tianshun Pipeline med succes anvendt sine produkter til mere end 300 energiprojekter verden over, herunder kritisk infrastruktur såsom termiske kraftværker, atomkraftværker, LNG-terminaler og langdistance naturgasrørledninger.
| Variabel Spring Hanger Spec Tabel | Eksempel |
| Bøjletype / Konfiguration | Type A, B, C, D, E, F, G |
| Fjederstørrelse / Nr. | Nr. 0 - Nr. 22 |
| Rejseområde | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Driftsbelastning | 0,2 kN - 400 kN |
| Installeret belastning (kold belastning) | kN / kgf |
| Driftsbelastning (Hot Load) | kN / kgf |
| Bevægelsesretning | Opad / Nedad |
| Variabilitet (%) | ≤ 25 % (Standard) |
| Overfladebehandling | Varmgalv/ Malet |
| Materiale til hus | Kulstofstål (Q235/Q355) |
▶ Høj pålideligt design: Alle kritiske komponenter vedtager redundant design med en sikkerhedsfaktor på ikke mindre end 1,6 gange.
▶ Bred temperaturtilpasningsevne: Fungerer normalt i ekstreme temperaturmiljøer fra -196℃ til +600℃.
▶ Fremragende træthedsmodstand: Fjedre har passeret 150.000 udmattelsescyklusser for at opfylde de langsigtede krav til kontinuerlig drift af energianlæg.
▶ Høj belastningsnøjagtighed: Udsat for tre belastningskalibreringer før forsendelse, med fejl kontrolleret inden for ±5 %.
▶ Anti-løsende og anti-seismisk struktur: Har dobbelt anti-løsende design, der er i stand til at modstå jordskælv i størrelsesordenen 8 og udstyrsvibrationer.
▶ On-line justerbarhed: Udstyret med en dedikeret justeringsmekanisme til finjustering af belastningen uden nedlukning.
|
Sammenligningselement |
Variabel fjederstøtte til generelle formål |
Energiindustrien variabel fjederstøtte |
|
Design sikkerhedsfaktor |
1,2-1,4 gange |
≥1,6 gange |
|
Driftstemperaturområde |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Træthedsliv |
50.000-100.000 cyklusser |
≥150.000 cyklusser |
|
Anti-løsende design |
Enkel møtrik anti-løsning |
Dobbelt anti-løsning + låseskiver |
|
Inspektionsstandard |
Prøveudtagningsinspektion |
100 % fuld inspektion + valgfri tredjeparts inspektion |
|
Gældende arbejdsbetingelser |
Generelle industrielle miljøer |
Ekstreme forhold i energibranchen |
Energiindustriens variable fjederstøtte bruges i vid udstrækning i rørledningssystemer i forskellige energianlæg:
▶ Hoveddamprørledninger, fødevandsrørledninger og røggas-/luftkanaler i termiske kraftværker
▶ Konventionelle ø- og nukleare ø-hjælpeledningssystemer i atomkraftværker
▶ Kryogene rørledninger i LNG-terminaler og forgasningsstationer
▶ Stationer og ventilkamre i lange naturgasrørledninger
▶ Hydraulik- og smøreolierørledninger i vindmølleparker
▶ Varmeoverførselsolierørledninger i solvarmekraftværker
Vi har etableret en streng speciel kvalitetskontrolproces for energiprodukter for at sikre, at enhver energiindustris variabel fjederstøtte opfylder de højeste industristandarder:
▶ Inspektion af råmateriale: Hvert parti af stål ledsages af det originale materialecertifikat og gennemgår spektralanalyse og mekanisk egenskabstest.
▶ Fjederfremstillingskontrol: Produceret ved hjælp af CNC-fjederspiralmaskiner, hver fjeder gennemgår tre fulde kompressionstest.
▶ Svejsekvalitetskontrol: Alle svejseprocesser udføres af certificerede svejsere og er underlagt 100 % ikke-destruktiv test (NDT).
▶ Performancetest af færdigt produkt: Hver enhed gennemgår fuld-slagsbelastningstest og forskydningskalibrering.
▶ Slutlig inspektion før forsendelse: Der udstedes fuldstændige kvalitetscertificeringsdokumenter, herunder materialerapporter, testrapporter og overensstemmelsescertifikater.
Vores kvalitetsstyringssystem er certificeret til ISO 9001:2015, og alle produkter overholder internationale standarder, herunder CE, API og ASME.
▶ Gratis rørledningsspændingsanalyse og beregning af valg af støtte/ophæng
▶ Tilpassede designtjenester til specifikke energiprojekter
▶ Installationsvejledning og idriftsættelsestjenester på stedet
▶ Regelmæssig inspektion og vedligeholdelse
▶ Nødreservedele med 24-timers kunderespons
For mere detaljeret information om Energy Industry Variable Spring Support eller teknisk valg til dit projekt, bedes du kontakte vores professionelle salgsteam.
