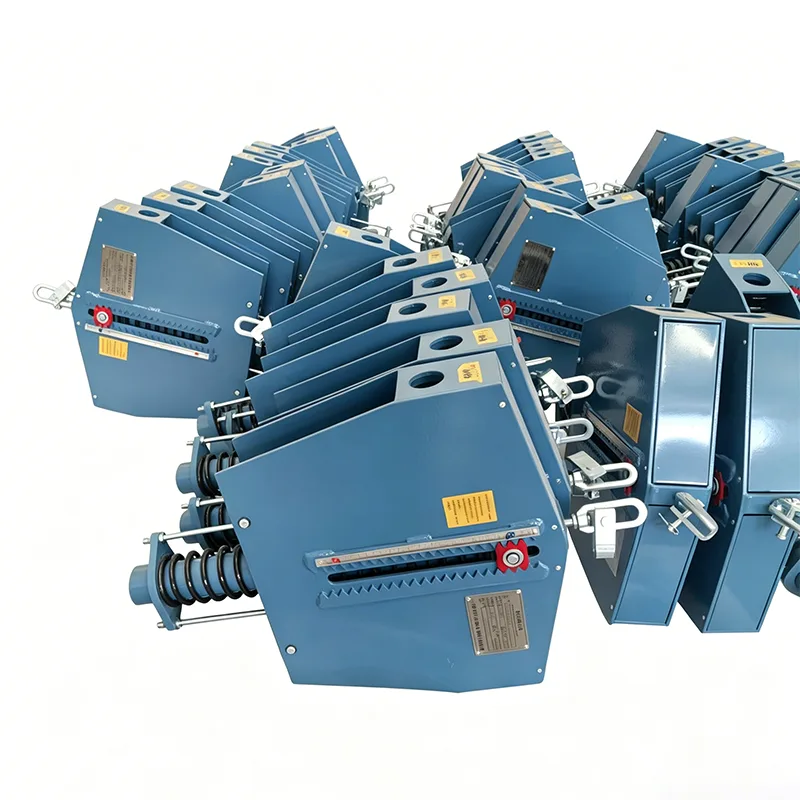

Konstant fjederstøtte til rørledning

Konstant fjederstøtte til rørledning

Under driften af ​​industrielle rørledningssystemer fører ukorrekt valg af supportløsninger ofte til en række problemer:

▶  For stor rørledningsspænding: Når højtemperaturrørledninger gennemgår termisk forskydning, forårsager ændringer i støttekraften svejserevner og fugelækage

▶  Beskadigelse af udstyrsgrænsefladen: Termisk ekspansionskraft fra rørledninger overføres til følsomt udstyr såsom pumper og kompressorer, hvilket resulterer i udstyrsforskydning eller tætningsfejl

▶  Støtte- og bøjlestopfejl: Forkert installation og idriftsættelse forhindrer fjedre i at fungere normalt, hvilket forårsager nedbøjning og deformation af rørledningen

▶  Høje drifts- og vedligeholdelsesomkostninger: Hyppig vedligeholdelse og udskiftning påvirker produktionskontinuiteten

For at løse disse almindelige industriproblemer leverer vi en moden løsning, der er verificeret af 14 års ingeniørpraksis - Konstant fjederstøtte til rørledning.

Produktets tekniske specifikationer

Produktpositionering og kerneværdi

Constant Spring Support for Pipeline er en base-type konstant kraft støtteanordning, der er specielt designet til bundstøtte af rørledninger, velegnet til arbejdsforhold, hvor der ikke er nogen løfteplads over rørledningen, og støtte fra fundamentet eller platformen opad er påkrævet.

Forskellig fra bøjletyper er fjederstøtten med konstant kraft placeret direkte på stålbjælker, betonfundamenter eller understøttende stålkonstruktioner og forbundet til bunden af ​​rørledningen gennem basen. Gennem hele processen med lodret termisk forskydning af rørledningen udsender den altid stabil støttekraft med belastningsændringshastigheden kontrolleret inden for ±5 %, hvilket fundamentalt eliminerer yderligere stress forårsaget af termisk forskydning.

Siden etableringen i 2012 har Yangzhou Tianshun Pipeline Technology leveret titusindvis af sæt rørledningsstøtteprodukter til kraft- og petrokemiske projekter i mere end 40 lande rundt om i verden, og akkumuleret rig on-site applikationserfaring.

Valgvejledning: Hvornår skal du vælge Constant Force Support

I henhold til industristandarden NB/T 47038—2019 Constant Force fjederstøtter og bøjler, kombineret med erfaring med ingeniørpraksis, er udvælgelseskriterierne som følger:

Nødvendige parametre til valg (sørg for nøjagtig matchning):

▶  Rørledningsarbejdsbelastning (inklusive vægt af rørledning, medium og isoleringslag)

▶  Vertikal termisk forskydningsværdi af rørledningen fra kold tilstand til varm tilstand

▶  Temperaturområde for arbejdsmiljø

▶  Begrænset plads til installation på stedet

▶  Standardkrav til udførelse (national standard/kemisk standard/effektstandard)

Produktets tekniske specifikationer

Præstationssammenligning af forskellige supportløsninger

Selvom de oprindelige indkøbsomkostninger for Constant Spring Support for Pipeline er relativt høje, set i forhold til den fulde livscyklus på mere end 10 år, er dens omfattende omkostninger overlegne i forhold til andre løsninger på grund af dens vedligeholdelsesfrie egenskab, høje pålidelighed og lave fejlrate.

Produktion og kvalitetskontrol

1. Råstofkontrol

▶  Alt fjederstål er fra store indenlandske stålværker med materialecertifikater

▶  Hårdhedstestning og sammensætningseftersyn udføres, før hvert parti fjedermaterialer lægges på lager

▶  Svejsematerialer matcher basismetallet og består svejseprocedurekvalifikationen

2. Produktionsproceskontrol

▶  Fjedre gennemgår vakuumvarmebehandling efter vikling for at eliminere indre belastninger

▶  Hver fjeder er individuelt belastningstestet, med belastnings-forskydningskurver registreret

▶  Fuld slagtest udføres efter komplet samling for at sikre, at konstansen lever op til standarderne

▶  Overfladebehandling mod korrosion: sandblæsning af rust + epoxy zinkrig primer + topcoat

3. Fabriksinspektion

Hver konstant fjederstøtte til rørledning gennemfører følgende inspektioner før levering med udstedte rapporter:

▶  Udseende- og dimensionsinspektion

▶  Fuld slagbelastningskonstanstest

▶  Låseenhedens funktionstest

▶  Kalibrering af forskydningsindikator

Almindelige problemer og løsninger

Vores serviceproces

1. Teknisk konsultation: Professionelt salgsteam giver valgforslag baseret på dine pipeline-parametre

2. Schemebekræftelse: Udsted produktspecifikationer og tilbud, bekræft tekniske krav og leveringstid

3.Produktion og fremstilling: Producer i henhold til ordrer, produktionsfremskridt feedback tilgængelig under processen

4.Fabriksinspektion: Komplet inspektion med testrapporter og kvalifikationsbeviser vedlagt

5. Logistik og levering: 7-15 dages levering for konventionelle modeller, tilpassede produkter leveret i henhold til aftalt cyklus

6. Eftersalgssupport: Giv installationsvejledning, svar på produktkvalitetsproblemer inden for 24 timer

Yangzhou Tianshun Pipeline Technology overholder altid forretningsfilosofien om "stabil kvalitet, professionel service". Vores produkter har fungeret stabilt i ingeniørprojekter i mere end 40 lande, herunder USA, Storbritannien, Brasilien, Singapore og Sydafrika. At vælge Constant Spring Support for Pipeline betyder at vælge en pålidelig pipeline-supportløsning, der er verificeret af global ingeniørpraksis.
