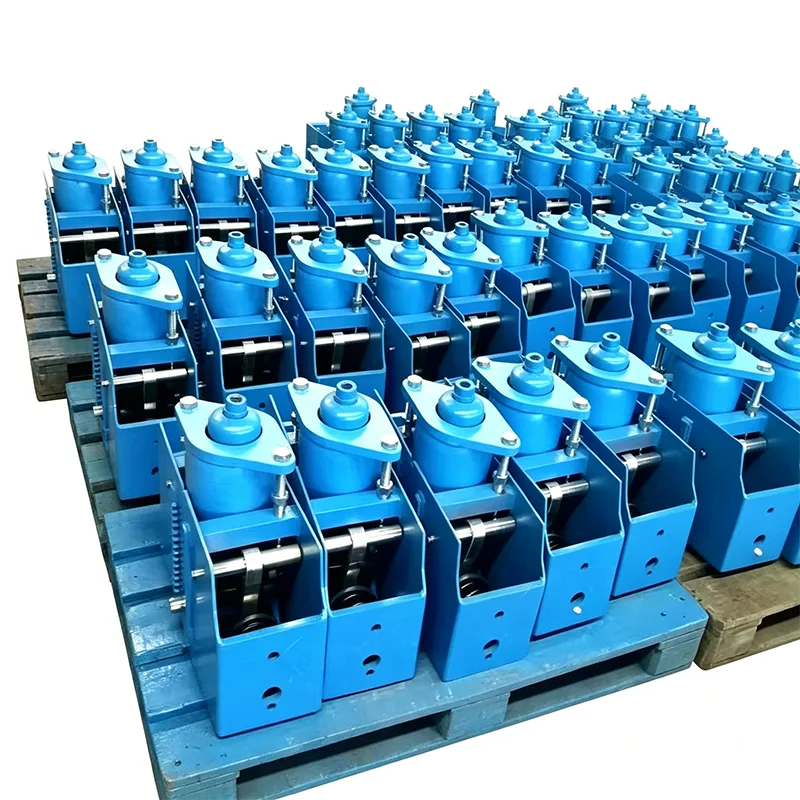

Vandret konstant fjederstøtte

På mange industriområder gør begrænset plads over rørledninger det umuligt at installere vertikale konstante fjederstøtter. I mellemtiden kræver nogle rørledninger støtte fra siden eller under, og traditionelle støttemetoder kæmper for at opfylde konstante kraftkrav under store forskydninger. Den horisontale konstante fjederstøtte er et dedikeret produkt designet specifikt til at løse disse problemer. Den er installeret vandret under eller ved siden af ​​rørledninger, hvilket giver stabil støttekraft gennem hele arbejdsslaget med en belastningsvariationshastighed, der kontrolleres inden for 5 %.

Arbejdsprincip og strukturelle egenskaber

Den vandrette konstante fjederstøtte fungerer baseret på momentbalanceprincippet. Når rørledningen gennemgår lodret forskydning, omdannes fjederens elastiske kraft til en konstant udgangskraft gennem en præcisionsforbindelse og knastmekanisme. I modsætning til lodrette understøtninger er dens fjedersamling anbragt vandret, hvilket resulterer i et lavere tyngdepunkt og mere stabil drift, hvilket gør den særligt velegnet til rørledningssystemer med stor belastning og stor forskydning.

Standarden horisontale konstante fjederstøtte anvender en integreret svejset rammestruktur, med hovedkomponenter, herunder:

▶  Horisontalt anbragt cylindrisk skruefjeder

▶  Momentbalancekoblingssystem med høj præcision

▶  Sidemonteret lastjusteringsmekanisme

▶  Dobbeltslagsbegrænsningsenhed

▶  Visuel forskydningsindikator

▶  Bund monteringssokkel

Produktets tekniske specifikationer

Sammenligning med vertikale konstante fjederstøtter

Fuld serie specifikationsparametre

Vi leverer 6 standardserier af horisontale konstante fjederstøtter, der dækker langt de fleste industrielle anvendelseskrav:

Alle produkter overholder GB/T 17116.2-2018, ANSI/ASME B31.1 og DIN 2545 standarder.

Kerneydelsesfordele

▶  Ultra-høj belastningskapacitet: Leverer en maksimal støttekraft på 1000 kN for at opfylde kravene til store rørledninger og udstyr

▶  Høj driftsstabilitet: Horisontalt arrangement med lavt tyngdepunkt giver fremragende seismisk ydeevne, der er i stand til at modstå jordskælv med en styrke på 8

▶  Sikker og bekvem vedligeholdelse: Sidejustering og inspektion eliminerer behovet for klatrearbejde, hvilket reducerer sikkerhedsrisici

▶  Stærk installationstilpasningsevne: Kan installeres på betonbjælker, stålkonstruktioner eller udstyrsfundamenter

▶  Bredt belastningsjusteringsområde: Tillader justering på stedet inden for ±15 % af den nominelle belastning

▶  Fuldt forseglet design: Forhindrer effektivt støv, regnvand og ætsende medier i at trænge ind i interne mekanismer

Typiske anvendelsesfelter

Horisontale konstante fjederstøtter bruges i vid udstrækning i følgende industrielle scenarier:

▶  Hoveddamp- og genopvarmningsdamprørledninger i store termiske kraftværker

▶  Rørledninger til hydrokrakning og flydende katalytisk krakningsenheder i olieraffinaderier

▶  Rørledninger til lagertanks indløb og udløb i store LNG-terminaler

▶  Harmovnsrørledninger til varmluft og konvertergasrørledninger i stålværker

▶  Konventionelle ø-damprørledningssystemer i atomkraftværker

▶  Højtemperatur-varmtvandsrørledninger med stor diameter til centralvarme i byer

Fremstilling og kvalitetssikring

Med 14 års erfaring i fremstilling af konstante fjederstøtter har Yangzhou Tianshun Pipeline med succes anvendt sine horisontale konstante fjederstøtter til mere end 350 industrielle projekter verden over. Alle produkter gennemgår strenge kvalitetskontrolprocedurer:

▶  Råmaterialekontrol: Alt fjederstål kommer fra Baosteel og Angang, hvor hver batch udsættes for spektralanalyse og mekanisk egenskabstest

▶  Precisionsbearbejdning: Nøglekomponenter fremstilles ved hjælp af CNC-bearbejdningscentre, hvilket opnår IT7-kvalitets dimensionsnøjagtighed

▶  Fjedertest: Hver fjeder gennemgår 3 fulde kompressionstest og 100.000 træthedscyklusser

▶  Fuldstændig idriftsættelse af maskinen: Hver enhed gennemgår fuld-slags konstant kraftpræstationstest før forsendelse for at sikre belastningsvariationsraten ≤5 %

▶  Tredjepartsinspektion: Inspektionsrapporter fra internationalt autoritative institutioner såsom SGS, BV og TUV kan leveres

Vores kvalitetsstyringssystem er certificeret til ISO 9001:2015, og vores produkter har opnået CE- og API-certificeringer.

Eksklusiv servicesupport

▶  Gratis undersøgelse på stedet og rørledningsspændingsanalyse

▶  Tilpasset design til specielle installationsrum

▶  Professionelle ingeniører yder installationsvejledning og idriftsættelse på stedet

▶  12 måneders garantiperiode med gratis reparation eller udskiftning i garantiperioden

▶  Livstid teknisk support og levering af reservedele

For mere detaljeret information om Horisontal Constant Spring Support eller teknisk valg til dit projekt, kontakt venligst vores salgsteam.

Ofte stillede spørgsmål (FAQ)

Q: Kan vandrette konstant fjederstøtter installeres på stålkonstruktioner?

A: Ja. Vi leverer flere monteringsbaseformer til tilpasning til betonfundamenter, stålkonstruktionsbjælker og udstyrsplatforme. For modeller med stor belastning vil vi give anbefalinger til fundamentdesign for at sikre, at installationsstyrken opfylder kravene.

Spørgsmål: Kan din horisontale konstante fjederstøtte bruges i miljøer med lav temperatur?

A: Ja. Vi tilbyder specielle lavtemperaturmodeller, der anvender 304 eller 316L rustfrit stålmaterialer og har bestået slagtest ved lav temperatur. De kan fungere normalt ved temperaturer så lave som -196 ℃ og er velegnede til kryogene rørledningssystemer såsom LNG og ethylen.

Q: Hvad er leveringstiden for dine produkter?

A: Leveringstiden for standardmodeller er 30-45 dage, og for tilpassede modeller er den 45-60 dage afhængig af kompleksitet. Ved hasteordrer kan vi arrangere fremskyndet produktion med den korteste leveringstid på 20 dage.
