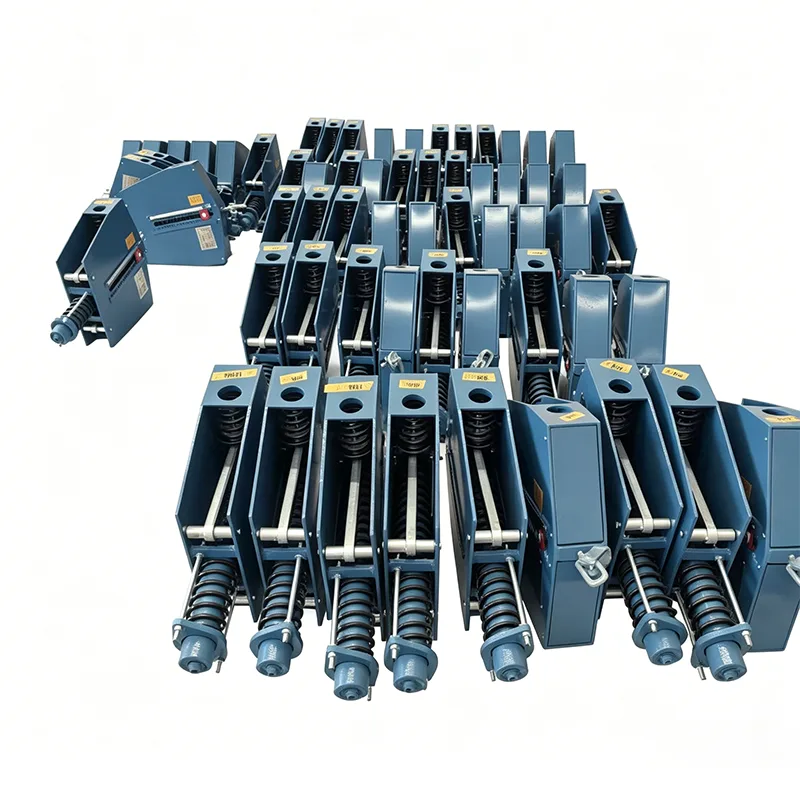

Lodret konstant fjederstøtte

Når rørledninger oplever store lodrette forskydninger (over 100 mm) og er ekstremt følsomme over for belastningsvariationer, kan belastningsvariationsraten (≤25%) af almindelige variable fjederstøtter føre til overdreven rørledningsspænding, beskadigelse af udstyrsgrænsefladen og endda rørledningsbrud. Den vertikale konstante fjederstøtte giver næsten konstant støttekraft (belastningsvariationshastighed ≤5%) gennem hele arbejdsslaget baseret på momentbalanceprincippet, hvilket fuldstændigt løser spændingskontroludfordringen for rørledninger med store forskydninger.

Belastningsforskydningskurve opnået fra typetesten af ​​en konstant fjederstøtte/ophæng. Den vandrette akse står for forskydning, mens den lodrette akse repræsenterer belastning. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

Denne typetest verificerer belastningskonstans, fuld kørestabilitet og driftssikkerhed for konstantfjederenheder. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

Arbejdsprincip

Den lodrette konstante fjederstøtte udnytter den gensidige balance mellem fjederkraften og det moment, der genereres af forbindelsesmekanismen. Når rørledningen bevæger sig op og ned, kompenseres fjederdeformationen nøjagtigt af knast- og koblingssystemet, hvilket holder den udgangsstøttende kraft stabil. Dette design eliminerer fuldstændigt belastningsudsving forårsaget af rørledningsforskydning, hvilket beskytter rørledninger og tilsluttet udstyr mod yderligere stress.

Produktets tekniske specifikationer

Konstant Spring Hanger Spec Tabel	Eksempel
Model / serie	PH, LH, CA, CS, TH
Belastningskapacitet (drift)	0,1 kN - 500 kN
Samlet rejse	50 mm, 100 mm, 200 mm, 400 mm
Faktisk rejse	Op til 600 mm
Belastningsafvigelse (tolerance)	±5 % (Standard) / ±3 % (Høj præc.)
Installationsposition	Vandret / Lodret
Boliger finish	Varmgalvaniseret / Epoxy
Driftstemp.	-20°C til +80°C (omgivende)
Fjederspole materiale	60Si2Mn / 50CrVA
Belastningsjusteringsområde	±10 % (feltjustering)

Produktstrukturnedbrydning

Standarden Vertical Constant Spring Support vedtager et modulært design, der består af følgende uafhængige komponenter for nem vedligeholdelse og udskiftning på stedet:

▶  Fjedersamling: Højstyrke legeringsfjedre udsat for stabiliseringsvarmebehandling

▶  Moment Balance Mechanism: Præcisionsbearbejdet knast- og forbindelsessystem

▶  Belastningsjusteringsenhed: Topboltjustering til finjustering under drift

▶  Forskydningsindikationssystem: Klar skalaplade, der viser rørledningsforskydning i realtid

▶  Øvre og nedre tilslutningssamlinger: Flere tilslutningsmuligheder for at tilpasse til forskellige installationsforhold

▶  Beskyttelseshus: Fuldt lukket design for at forhindre indtrængning af støv og ætsende medier

Kernedifferentierede fordele

Fordel vare	Specifik ydeevne	Værdi for kunderne
Konstant kraftpræcision	Belastningsvariationsgrad ≤5 %, overstiger nationale standarder	Reducerer rørledningsspændingen og forlænger udstyrets levetid
Kompakt struktur	30 % mindre end traditionelle vandrette konstant fjederstøtter	Sparer plads til rørstativ og letter installationen
Nem installation	Forindstillet til specificeret belastning før levering	Eliminerer kompleks fejlretning på stedet og forkorter byggeperioden
Enkel vedligeholdelse	Modulært design med udskiftelige komponenter	Reducerer nedetid og sænker vedligeholdelsesomkostninger
Sikker og pålidelig	Udstyret med overbelastnings- og slagbegrænsningsanordninger	Forhindrer utilsigtet skade og sikrer systemsikkerhed

Standard Specifikation Udvælgelse Tabel

Model serie	Belastningsområde (kN)	Nominel nedbøjning (mm)	Driftstemperatur (℃)	Gældende standarder
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Gældende installationsscenarier

Den vertikale konstante fjederstøtte er særligt velegnet til følgende rørledningssystemer, der kræver vertikal installation og stor forskydning:

▶  Hoveddamprørledninger og genopvarmning af damprørledninger i kraftværker

▶  Højtemperatur- og højtryksprocesrørledninger i olieraffinaderier og kemiske anlæg

▶  Kryogene væskerørledninger i LNG-terminaler

▶  Højovnsgas- og oxygenrørledninger i stålværker

▶  Dampledninger med høj temperatur til centralvarme i byer

▶  Ind- og udløb, der forbinder rørledninger til store lagertanke

Retningslinjer for installation og vedligeholdelse

▶  Inspektion før installation: Kontroller, at produktmodellen, belastning og afbøjning opfylder designkravene, og kontroller for eventuelle skader under transport

▶  Installationsforholdsregler: Hold støtten lodret med en afvigelse på ikke over 1°; fjern transportlåsen efter installationen

▶  Idriftsættelse før drift: Finjuster belastningen i overensstemmelse med de faktiske forhold på stedet for at sikre, at rørledningen er i vater

▶  Daglig vedligeholdelse: Kontroller forskydningsindikatoren og tilslutningsboltens tilspænding hver sjette måned; årligt foretage et omfattende eftersyn

▶  Udskiftningscyklus: Produktets levetid kan nå 15-20 år under normale arbejdsforhold

Projektverifikation og kvalitetskontrol

Vores vertikale konstante fjederstøtter er blevet verificeret i adskillige nøgleprojekter verden over, herunder:

▶  Hoveddamprørledningssystem i et 300MW termisk kraftværk

▶  Et 10 millioner tons årligt raffinerings- og kemisk integrationsprojekt

▶  Cryogenic pipeline-projekt af en LNG-terminal

Omfattende in-house test udføres på hvert produkt før forsendelse

Før afsendelse gennemgår hvert produkt en komplet intern testproces. Denne proces omfatter dimensionel og visuel inspektion, PMI (positiv materialeidentifikation), hårdhedstestning, MT/PT ikke-destruktiv testning, hvor det er relevant, fjederbelastningstest med belastningsforskydningskurver og måling af belægningstykkelse. Fabrikstestrapporter (FTR) og Materialetestrapporter (MTR) leveres.

Præcisering af tredjeparts akkreditering

Intern test er ikke det samme som tredjepartstest akkrediteret af ILAC. Hvis tredjeparts vidnet test eller laboratorietest er påkrævet, kan det leveres som en separat valgfri service.

Valgfri tredjepartsinspektionstjenester (noteret separat)

1. Materialeafprøvning

Denne service dækker kemisk sammensætningsanalyse, trækprøvning, Charpy lavtemperatur slagtest og hårdhedstest.

2. Svejs NDT

Tilgængelige metoder omfatter magnetisk partikeltestning (MT), væskegennemtrængningstestning (PT), ultralydstestning (UT) og radiografisk testning (RT).

3. Test af fjederbelastningsydelse

Last-forskydningskurver er inkluderet.

4. Inspektion af varmgalvanisering / epoxybelægning korrosionsbeskyttelse

5. Vidne til testning, fabriksovervågning og inspektion før forsendelse (PSI)

Vores kendetegnende fordele

Benchmarked mod LISEGA International Pipe Support System

Vores produktbelastningsnøjagtighed, teststandarder og dokumentationssystemer er benchmarked i forhold til LISEGAs internationale rørstøttesystem.

Mere end en standard indenlandsk leverandør

I modsætning til standard indenlandske producenter, der kun leverer selve produktet, leverer vi en last-forskydningskurve med hver fjederenhed. Vi hjælper også med at arrangere tredjeparts SGS-test og bevidnede inspektioner, og vi understøtter dokumentgennemgange af PE/CPE-ingeniører til oversøiske projekter.

Understøttende tjenester

▶  Gratis teknisk udvælgelse og rørledningsspændingsanalyse

▶  Tilpassede designtjenester til ikke-standardprodukter

▶  Installationsvejledning og teknisk træning på stedet

▶  12-måneders garantiperiode med livslang teknisk support

▶  Nødreservedelsforsyning med 48-timers respons

For mere detaljeret information om Vertical Constant Spring Support, kontakt venligst vores tekniske team for professionel udvælgelsesrådgivning.

Ofte stillede spørgsmål (FAQ)

Q: Hvad er forskellen mellem lodrette og vandrette konstante fjederstøtter?

A: De vigtigste forskelle ligger i installationsmetode og pladsbesættelse. Lodrette konstant fjederstøtter er installeret lodret og optager mindre vandret plads, hvilket gør dem velegnede til smalle rørstativområder. Vandrette konstant fjederstøtter installeres vandret og optager mere lodret plads, velegnet til steder med tilstrækkelig frihøjde.

Sp: Kan din vertikale konstante fjederstøtte få sin belastning justeret på stedet?

A: Ja. Produktet er udstyret med en dedikeret belastningsjusteringsbolt i toppen, som tillader finjustering under rørledningsdrift uden nedlukning. Justeringsområdet er ±10 % af den nominelle belastning.

Spørgsmål: Er dette produkt velegnet til miljøer med lav temperatur?

A: Ja. Vi tilbyder specielle lavtemperaturmodeller, der anvender kryogene-resistente materialer og specielle behandlingsprocesser. De kan fungere normalt ved temperaturer så lave som -196 ℃ og er velegnede til kryogene rørledningssystemer såsom LNG.
