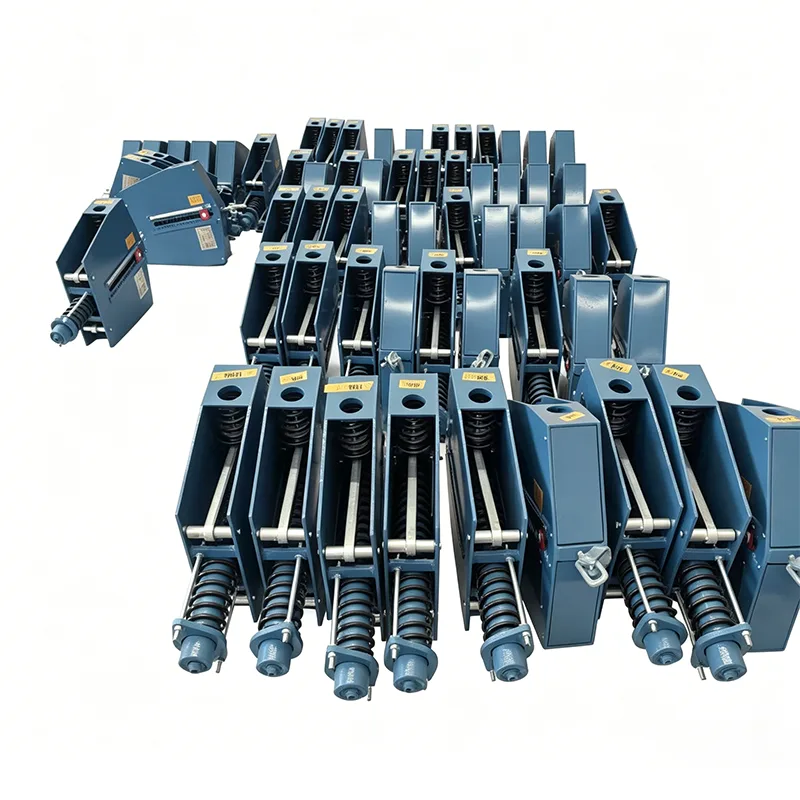

Termisk kraftværk Constant Spring Hanger

I termiske kraftværkers komplekse damp-vand-, røggas-luft- og kulpulverrørledningssystemer er termisk forskydning af rørledninger forårsaget af drastiske temperaturændringer en skjult kernefare, der truer systemsikkerheden. Bakket op af 14 års teknisk akkumulering i rørledningsstøtteområdet har Yangzhou Tianshun Pipeline Technology Co., Ltd. specielt udviklet Thermal Power Plant Constant Spring Hanger til termiske arbejdsforhold. Designet baseret på princippet om momentligevægt, giver dette produkt en kontinuerlig konstant støttekraft, når lodret termisk forskydning forekommer i rørledninger, absorberer og kompenserer effektivt for forskydningsspænding, forhindrer rørledninger og tilsluttet udstyr i at blive beskadiget af yderligere spændinger, og sikrer langsigtet sikker drift af kraftværker.

Belastningsforskydningskurve opnået fra typetesten af ​​en konstant fjederstøtte/ophæng. Den vandrette akse står for forskydning, mens den lodrette akse repræsenterer belastning. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

Denne typetest verificerer belastningskonstans, fuld bevægelsesstabilitet og driftssikkerhed af konstantfjederenheder. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

Produktets tekniske specifikationer

Konstant Spring Hanger Spec Tabel	Eksempel
Model / serie	PH, LH, CA, CS, TH
Belastningskapacitet (drift)	0,1 kN - 500 kN
Samlet rejse	50 mm, 100 mm, 200 mm, 400 mm
Faktisk rejse	Op til 600 mm
Belastningsafvigelse (tolerance)	±5 % (Standard) / ±3 % (Høj præc.)
Installationsposition	Vandret / Lodret
Boliger finish	Varmgalvaniseret / Epoxy
Driftstemp.	-20°C til +80°C (omgivende)
Spring Coil Materiale	60Si2Mn / 50CrVA
Belastningsjusteringsområde	±10 % (feltjustering)

Ingeniørapplikation og værdirealisering

Rørledningssystemer i termiske kraftværker stiller ekstremt høje krav til pålideligheden af ​​bærende dele. Ved udformningen af ​​Thermal Power Plant Constant Spring Hanger har vi fuldt ud taget praktiske tekniske smertepunkter i betragtning:

Eliminering af yderligere spændinger: Inden for det specificerede belastningsforskydningsområde opretholder fjedermomentet og belastningsmomentet altid dynamisk balance og undgår rørledningsdeformation eller samlingslækage forårsaget af termisk ekspansion og koldsammentrækning.

Nøjagtig koldtilstandsindstilling: Producenten udfører forkompressionsindstilling strengt i henhold til installationsbelastningen leveret af brugerne og fikserer indikatorpladen ved den teoretiske koldtilstandsarbejdsposition gennem positioneringsblokke, hvilket sikrer, at fjederen midlertidigt er i en stiv tilstand under installationen på stedet og undgår utilsigtet belastning under konstruktionen.

Intuitiv drift og vedligeholdelsesovervågning: Designet af den eksterne forskydningsindikatorplade gør det muligt for drifts- og vedligeholdelsespersonale intuitivt at kontrollere, om forskydningen af ​​fjederstøtten under arbejdsbelastning stemmer overens med designet, efter at rørledningen er sat i normal drift, hvilket letter forebyggende vedligeholdelse.

Strenge kvalitetskontrol og installationsspecifikationer

Hvert produkt er fuldt testet internt inden forsendelse

Før afsendelse gennemgår hvert produkt et komplet internt testprogram. Dette program dækker dimensionel og visuel inspektion, PMI (positiv materialeidentifikation), hårdhedstestning, MT/PT ikke-destruktiv testning, hvor det er relevant, fjederbelastningstest med belastningsforskydningskurver og belægningstykkelsesmåling. Fabrikstestrapporter (FTR) og Materialetestrapporter (MTR) leveres sammen med forsendelsen.

Denne interne test er ikke ILAC-akkrediteret tredjepartstest

Hvis tredjeparts vidnet test eller laboratorietest er påkrævet, kan det arrangeres separat som en valgfri service.

Valgfri tredjepartsinspektionstjenester (noteret separat)

1. Materialeafprøvning

Kemisk sammensætningsanalyse, trækprøvning, Charpy lavtemperatur slagtest og hårdhedstest er tilgængelige.

2. Svejs NDT

Magnetisk partikeltestning (MT), væskegennemtrængningstestning (PT), ultralydstestning (UT) og radiografisk testning (RT) kan leveres.

3. Test af fjederbelastningsydelse

Last-forskydningskurver er inkluderet.

4. Inspektion af varmgalvanisering / epoxybelægning korrosionsbeskyttelse

5. Vidne til testning, fabriksovervågning og inspektion før forsendelse (PSI)

Hvad gør os anderledes

Benchmarked mod LISEGA International Pipe Support System

Til belastningsnøjagtighed, teststandarder og dokumentationssystemer bruger vi det internationale LISEGA rørstøttesystem som vores benchmark.

Mere end en standard indenlandsk producent

En standard indenlandsk producent leverer typisk kun produktet. Vi går længere ved at levere en last-forskydningskurve med hver fjederenhed. Vi hjælper også med at arrangere tredjeparts SGS-test og bevidnede inspektioner, og vi understøtter dokumentgennemgange af PE/CPE-ingeniører til oversøiske projekter.

Hvorfor vælge Tianshun's Thermal Power Plant Constant Spring Hanger?

Rig erfaring med termisk energiprojekt: Produkterne er meget udbredt i damp-vand-rørledninger og kedeludstyrsophængningssystemer på termiske kraftværker i ind- og udland og har modstået testene af flere enheders opstarts- og nedlukningscyklusser.

Kundetilpasset teknisk support: Vi leverer tekniske tjenester i hele processen fra beregning af rørledningsspænding, typevalg og matchning til installationsvejledning på stedet, hvilket sikrer, at hver støtte nøjagtigt matcher arbejdsforholdene.

Stabil leveringskædelevering: Med afhængighed af automatiserede produktionslinjer og komplet testudstyr på vores Jiangsu-base sikrer vi rettidig levering af materialer af høj kvalitet til store batch-termiske energiprojekter.

Fuld livscyklussupport: Vi etablerer eksklusive projektfiler og giver tilstandsvurdering og udskiftningsvejledning under nedlukningsvedligeholdelse, hvilket reducerer drifts- og vedligeholdelsesrisici for kraftværker.

Få teknisk support nu:

Yangzhou Tianshun Pipeline Technology Co., Ltd. er forpligtet til at levere stabil og pålidelig pipeline-støttegaranti til globale termiske kraftvirksomheder med højstandard termisk kraftværks konstant fjederophæng!
