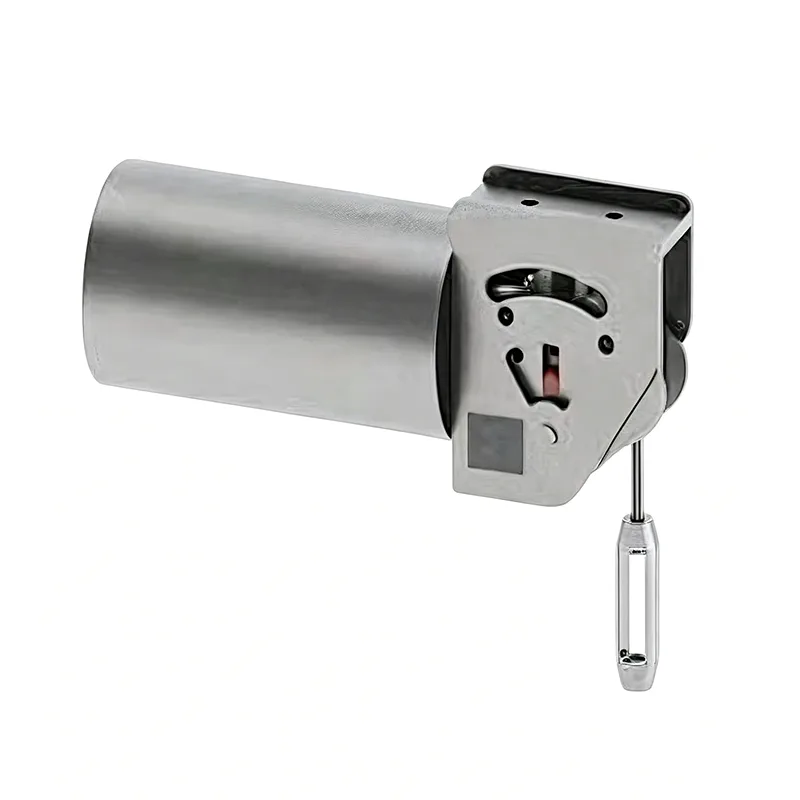

MSS SP-58 Constant Spring Hanger

Yangzhou Tianshun Pipeline Technology Co., Ltd., grundlagt i 2012, eksporterer produkter til mere end 40 lande rundt om i verden og har stor erfaring med international projektlevering. MSS SP-58 Constant Spring Hanger er et eksportspecifikt produkt, der er fremstillet i nøje overensstemmelse med SP-58-standarden fra Manufacturers Standardization Society of the Valve and Fittings Industry (MSS), specielt designet til internationale ingeniørprojekter, udenlandsk finansierede projekter og EPC-generelle entreprenørprojekter, der vedtager amerikanske standarddesignspecifikationer.

Belastningsforskydningskurve opnået fra typetesten af ​​en konstant fjederstøtte/ophæng. Den vandrette akse står for forskydning, mens den lodrette akse repræsenterer belastning. Kurven forbliver tilnærmelsesvis vandret på tværs af den fulde arbejdsvandring, hvilket viser, at støttekraften i det væsentlige forbliver konstant, når rørledningerne afbøjes på grund af termisk udvidelse og sammentrækning.

Denne typetest verificerer belastningskonstans, fuld bevægelsesstabilitet og driftssikkerhed af konstantfjederenheder. Alle produktionsenheder er underlagt belastningskalibrering før forsendelse, med belastningsafvigelse kontrolleret inden for ±6 % i overensstemmelse med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produkter er anvendelige til industrielle rørsystemer med stor termisk forskydning, inklusive hoveddamprørledninger og andre højtemperatur- og højtryksrør.

Fortolkning af MSS SP-58 Standard

MSS SP-58 er den amerikanske nationale standard for rørophæng og -støtter, og også en autoritativ standard, der er bredt vedtaget i det internationale ingeniørsamfund, formuleret af Manufacturers Standardization Society of the Valve and Fittings Industry.

Standardens kernekrav:

▶  Specificerer design-, fremstillings- og testkrav til fjederstøtter og bøjler med konstant kraft

▶  Tydeliggør tekniske indikatorer såsom belastningskonstans, materialer, inspektion og mærkning

▶  Er en understøttende standard for API- og ASME B31-seriens pipelinespecifikationer

▶  Er et obligatorisk krav for internationale EPC-projekter, udenlandsk finansierede projekter og eksportprojekter

MSS SP-58 Constant Spring Hanger opfylder fuldt ud alle tekniske krav i denne standard og kan direkte bruges til ingeniørprojekter under det amerikanske standardsystem.

Teknisk sammenligning: Amerikansk standard vs kinesisk national standard

MSS SP-58 Constant Spring Hanger er højere end indenlandske standarder med hensyn til stabilitet, materialesporbarhed og inspektionskrav, og opfylder de strenge krav i internationale projekter.

Produktets tekniske specifikationer

Særlige krav til amerikanske standardprodukter og vores løsninger

Materiale sporbarhed

Alle stålmaterialer købes fra amerikansk standard certificerede stålværker

Hver stålplade og rundstang har et unikt varmenummer

Giv en komplet materialetestrapport (MTR)

100% sporbar materiale kemisk sammensætning og mekaniske egenskaber

Kontrol af svejseproces

Udfør svejseprocedurespecifikation / procedurekvalifikationspost (WPS/PQR) i overensstemmelse med AWS D1.1

Svejsere arbejder med certifikater og gennemgår løbende vurderinger

100 % magnetisk partikeltestning (MT) til hovedbelastningsbærende svejsninger

Svejsejournaler er fuldt arkiverede, sporbare til svejser og dato

Streng fabriksinspektion

Udarbejde inspektionstestplan (ITP)

Kunder kan angive Hold Points (H-point) og Vidnepunkter (W-point)

Fuld slagbelastningstest for hvert produkt med testkurver udstedt

Tredjepartsinspektionsbureauer (BV, SGS, TÜV) kan deltage på stedet for vidne

Amerikansk standard belægningssystem

Sandblæsning afrustning i henhold til SSPC-SP10

Epoxy zink-rig primer + polyurethan topcoat, tør filmtykkelse ≥120μm

Saltspraytest ≥500 timer, opfylder havmiljøkrav

Belægningstestrapport tilgængelig

Permanent Mærkning

Stålstempling på produktkroppen: model, belastning, slagvolumen, varmenummer, produktionsdato

Navneskilt i rustfrit stål: firmanavn, standardnummer, inspektionsmærke

Tydelig og permanent mærkning, der opfylder projektets krav til sporbarhed

Eksporter projektleveringserfaring

I løbet af de sidste 14 år er vores MSS SP-58 Constant Spring Hanger blevet leveret med succes til adskillige internationale projekter:

▶  Sydøstasien: Petrokemiske projekter i Singapore, Indonesien, Malaysia

▶  Mellemøsten: Raffinaderiprojekter i Saudi-Arabien, UAE, Oman

▶  Afrika: Kraftværksprojekter i Sydafrika, Egypten, Algeriet

▶  Sydamerika: Energiprojekter i Brasilien, Argentina

▶  Europa og Amerika: Støtte til projekter i USA, Storbritannien, Tyskland

Typiske tilfælde:

▶  Et raffinaderiprojekt på 20 millioner tons/år i Mellemøsten: Leverede mere end 800 sæt amerikanske standard fjederstøtter og bøjler, bestod SGS-inspektion på én gang

▶  Et LNG-terminalprojekt i Sydøstasien: Amerikansk standard lavtemperaturkonstant kraftophæng, bestået BV tredjepartsinspektion

▶  Et afrikansk kraftværksprojekt: Fremstillet i henhold til amerikanske standarder, forudsat komplette ITP- og MTR-dokumenter

Kvalitetscertificering og dokumentsystem

Kvalifikationscertificeringer

ISO 9001:2015 kvalitetsstyringssystem certificering

Licens til fremstilling af specialudstyr (trykrørledningskomponenter)

Kan samarbejde med kunder om PED, CE og andre certificeringer

Leveringsdokumentpakke (standard for amerikanske standardprojekter)

Materialetestrapport (MTR)

Svejseprocedurespecifikation/Procedurekvalifikationspost (WPS/PQR)

Inspektionstestplan (ITP)

Last-forskydningstestkurve for hvert produkt

Magnetisk partikeltestrapport (MT-rapport)

Coating test rapport

Overensstemmelsescertifikat

Installations- og betjeningsvejledning (kinesisk og engelsk)

Eksklusive tjenester til eksportprojekter

▶  Standard docking: bekendt med ASME B31.1/B31.3, API og andre amerikanske standardsystemer, forstår de tekniske krav nøjagtigt

▶  Dokumentsupport: Giv alle tekniske dokumenter, der kræves til amerikanske standardprojekter, justerbar i henhold til kundeskabeloner

▶  Inspektionssamarbejde: Samarbejd med kunder eller tredjepartsinspektionsbureauer (SGS, BV, TÜV osv.) om fabriksinspektion

▶  Emballering og transport: Eksportspecifik fumigationsfri trækasseemballage, velegnet til sø- og lufttransport

▶  Dokumentservice: Giv et komplet sæt eksportdokumenter, herunder oprindelsescertifikat, vareinspektionscertifikat, toldangivelsesmaterialer

▶  Teknisk support: Kinesisk og engelsk teknisk support, samarbejde med EPC-projektets tekniske afklaring

▶  Leveringsgaranti: Prioriteret produktionsplanlægning for eksportprojekter for at sikre rettidig levering

MSS SP-58 Constant Spring Hanger er et pålideligt valg til internationale ingeniørprojekter. Vi leverer ikke kun produkter, der er i overensstemmelse med amerikanske standarder, men leverer også fuld-processervices fra teknisk docking, dokumentforberedelse, inspektionssamarbejde til eksportlogistik, hvilket sikrer en jævn levering af dine eksportprojekter.
