Hvordan beskytter hydrauliske snubbere rørledninger mod seismiske og dynamiske belastninger?

Rørledninger er den moderne industris livline, der transporterer olie, gas, kemikalier og vand over store afstande. Men de er sårbare over for en række eksterne kræfter, herunder seismiske hændelser, vindbelastninger, vandslag og trykstød. Disse dynamiske og seismiske belastninger kan forårsage katastrofale rørledningsfejl, hvis de ikke håndteres korrekt.Hydrauliske dæmpereer de kritiske sikkerhedsanordninger, der beskytter rørledninger mod disse kræfter. En hydraulisk snubber, også kendt som en støddæmper eller seismisk snubber, er en mekanisk enhed, der tillader langsom, kontrolleret termisk bevægelse af rørledningen, mens den låser stift under hurtige dynamiske belastninger, og derved forhindrer overdreven forskydning og stress. Hos Yangzhou Tianshun Pipeline Technology Co., Ltd. har vores fabrik udviklet højtydende hydrauliske snubbere i over 25 år, og vi har set deres væsentlige rolle i at beskytte kritisk infrastruktur på verdensplan.

Beskyttelsesmekanismen for en hydraulisk snubber er baseret på et enkelt, men yderst effektivt princip: hastighedsfølsom låsning. Under normale driftsforhold tillader snubberen rørledningen at udvide sig og trække sig termisk sammen med en langsom hastighed, hvilket giver plads til termisk vækst uden begrænsninger. Men når en seismisk hændelse eller en pludselig dynamisk belastning opstår, registrerer snubberen den hurtige stigning i hastigheden og låser øjeblikkeligt, og fungerer som en stiv stiver, der fastholder røret og forhindrer overdreven bevægelse. Denne hurtige reaktion opnås gennem et præcisionskonstrueret hydraulisk system, der inkluderer et stempel, en cylinder fyldt med en specialiseret silikonevæske og en sofistikeret ventilmekanisme. Vores hydrauliske snubbere er designet til at reagere på millisekunder og sikre, at rørledninger er beskyttet mod de mest alvorlige seismiske og dynamiske hændelser. I denne omfattende guide vil vi dykke ned i teknik, hydraulik og materialer, der gør hydrauliske snubbere uundværlige for rørledningssikkerheden, og vi vil give detaljerede tekniske specifikationer og applikationsvejledning fra vores fabriks omfattende erfaring.

Indholdsfortegnelse

• 1. Hvad er arbejdsprincippet for en hydraulisk snubber?
• 2. Hvordan afbøder hydrauliske snubbere seismiske og dynamiske belastninger?
• 3. Hvad er de vigtigste tekniske specifikationer for vores hydrauliske snubbere?
• 4. Hvordan kan korrekt installation og vedligeholdelse sikre Snubber-ydelse?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og Custom Snubber konsultation

Hvad er arbejdsprincippet for en hydraulisk snubber?

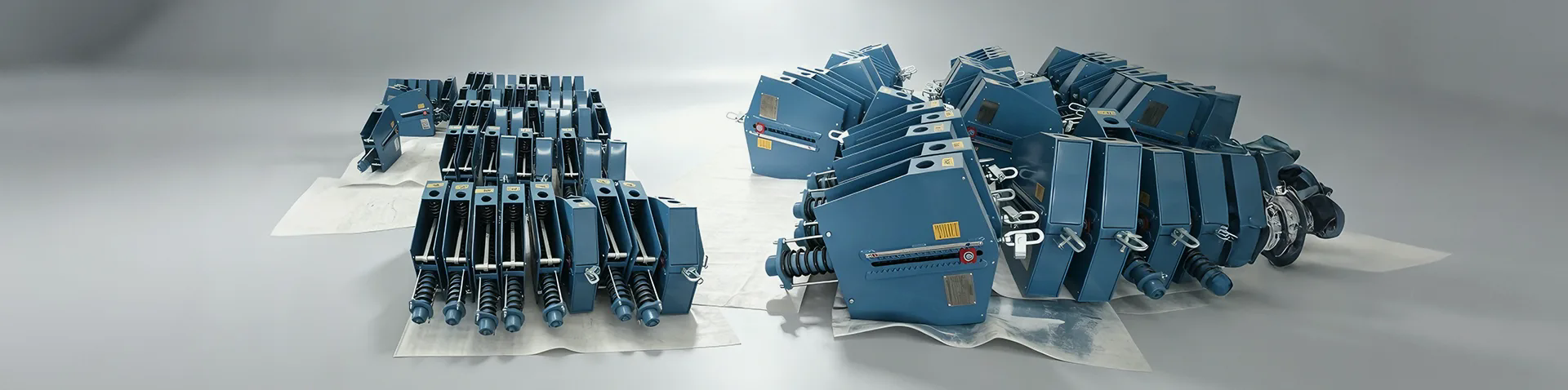

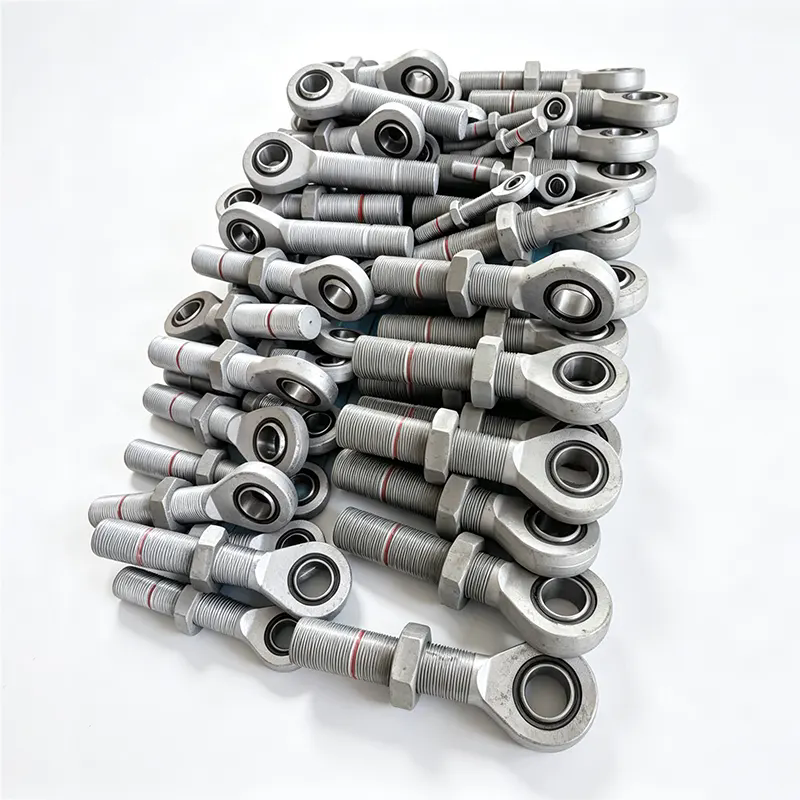

I sin kerne er en Hydraulic Snubber en hastighedsfølsom energiabsorberende enhed, der giver både bevægelsesfrihed til termisk ekspansion og stiv begrænsning under dynamiske belastninger. Enheden består af en cylinder fyldt med en højviskos silikonevæske, et stempel med specialdesignede åbningspassager og en fjederbelastet kontraventilsamling. Under normale langsomme termiske bevægelser bevæger stemplet sig gennem væsken med lav hastighed, hvilket tillader væsken at strømme gennem åbningen og kontraventilen med minimal modstand. Denne frie bevægelse, typisk mindre end 100 mm/sek., optager termisk ekspansion uden at pålægge rørledningen væsentlige belastninger. Men når en dynamisk hændelse såsom et jordskælv eller en vandhammer genererer en højhastighedsbevægelse, bliver væskestrømmen gennem åbningen stærkt begrænset på grund af trykfaldet over stemplet. Kontraventilen lukker, tvinger væsken gennem en kontrolleret bypass, hvilket skaber en dæmpende effekt, der modstår den hurtige bevægelse. Låsevirkningen er progressiv, hvilket betyder, at snubberen tilbyder stigende modstand, når hastigheden stiger, og bliver effektivt et stift stop for begivenheder med meget høj hastighed.

Nøgle operationelle principper for voresHydrauliske Snubbere:

• Hastighedsfølsom låsning:Snubberen er indstillet til at låse ved en specifik hastighedstærskel, typisk mellem 50 og 150 mm/sek., afhængigt af applikationen. Dette sikrer, at det forbliver ulåst til normal termisk ekspansion, men låses øjeblikkeligt for seismiske hændelser.
• Progressiv modstand:I modsætning til et mekanisk stop, som giver en pludselig, stiv begrænsning, tilbyder den hydrauliske snubber progressiv modstand, der øges med hastigheden. Dette dæmper stødbelastningen, hvilket reducerer spidskraften, der overføres til rørledningen og dens understøtninger.
• Termisk kompensation:Snubberen er designet til at rumme både forlængelses- og kompressionsbevægelser, hvilket tillader rørledningen at udvide og trække sig frit sammen inden for dets normale driftsområde.
• Fejlsikkert design:I tilfælde af en hydraulisk væskelækage eller tætningsfejl, er snubberen designet til at låse automatisk, hvilket forhindrer, at rørledningen efterlades ubeskyttet.
• Justerbar låsefølsomhed:Mange af vores Hydrauliske Snubbere tillader feltjustering af låsehastigheden, hvilket muliggør finjustering, så den matcher de specifikke seismiske designkriterier for rørledningen.

Et praktisk eksempel fra en petrokemisk fabrik i Mellemøsten illustrerer arbejdsprincippet i aktion. Anlægget havde en damprørledning med stor diameter, der oplevede betydelig termisk udvidelse under normal drift, med bevægelser på op til 150 mm. Regionen er dog også udsat for mindre seismisk aktivitet. Standard rørstøtter tillod den termiske bevægelse, men kunne ikke tilbageholde røret under et jordskælv. Ved at installere vores hydrauliske snubbere på strategiske steder opnåede anlægget fri termisk bevægelse under normale forhold, mens snubberne låste sig under seismiske hændelser, hvilket begrænsede rørforskydningen til sikre niveauer. Anlægschefen rapporterede, at snubberne fungerede fejlfrit under et jordskælv med en styrke på 5,2, hvilket forhindrede enhver skade på rørledningssystemet.

Vores fabrik klYangzhou Tianshun Pipeline Technology Co., Ltd.fremstiller Hydrauliske Snubbere med en række låsefølsomheder og slagkapaciteter, der passer til forskellige rørledningsstørrelser og driftsforhold. Vi bruger rustfrit stål af høj kvalitet til fugtede dele, og vores silikonevæske er kemisk inert og stabil over et bredt temperaturområde. Hver snubber testes på en dynamisk testrig for at verificere dens låse- og dæmpningsegenskaber. Denne forpligtelse til præcisionsteknik sikrer, at vores hydrauliske snubbere giver pålidelig beskyttelse af rørledninger i de mest krævende miljøer.

Hvordan afbøder hydrauliske snubbere seismiske og dynamiske belastninger?

Seismiske hændelser og dynamiske belastninger genererer komplekse kræfter, der virker på rørledninger i flere retninger.Hydrauliske dæmperetackle disse kræfter ved at give en kombination af stiv tilbageholdenhed og energispredning. Når en seismisk bølge bevæger sig gennem jorden, får det rørledningen til at bevæge sig med jorden, men fordi rørledningen er en lang, sammenhængende struktur, får dens inerti den til at halte bagefter jordbevægelsen. Denne differentielle bevægelse kan inducere bøjningsspændinger og aksiale belastninger, der overstiger rørets designgrænser. En Hydraulisk Snubber låser under den seismiske hændelse, kobler røret til støttestrukturen og forhindrer overdreven relativ bevægelse. Derudover spreder snubberens hydrauliske dæmpning en del af den seismiske energi som varme, hvilket reducerer den samlede belastning på rørledningen og dens understøtninger.

De vigtigste belastningsreducerende mekanismer for hydrauliske snubbere:

• Forskydningsbegrænsning:Ved at låse under høj hastighed begrænser snubberen forskydningen af ​​rørledningen under en seismisk hændelse og holder den inden for rørets og dets understøtningers designhylster.
• Energiafgivelse:Den hydrauliske dæmpningseffekt konverterer en del af den kinetiske energi fra den dynamiske belastning til varme, hvilket reducerer kraften, der overføres til rørledningen og dens strukturelle understøtninger.
• Belastningsomfordeling:Hydrauliske snubbere er strategisk placeret langs rørledningen for at fordele den seismiske belastning jævnt, hvilket forhindrer koncentration af stress på bestemte punkter.
• Resonansforebyggelse:Ved at give en dæmpende effekt hjælper snubberen med at forhindre rørledningen i at resonere ved sin naturlige frekvens, hvilket kan forstærke dynamiske belastninger.
• Beskyttelse mod vandslag:Den hurtige låsning af snubberen under pludselige trykstød (vandhammer) forhindrer rørledningen i at bevæge sig for meget, hvilket reducerer risikoen for ledadskillelse eller støttefejl.

Et casestudie fra et anlæg til flydende naturgas (LNG) i Sydøstasien viser effektiviteten af ​​hydrauliske snubbere til at afbøde seismiske belastninger. Anlægget lå i en seismisk aktiv zone og havde et 2 km langt overjordisk rørsystem. Efter en seismisk risikovurdering installerede ingeniører over 100 Hydrauliske Snubbere på kritiske støttesteder. Under et jordskælv med en styrke på 6,2 låste snubberne sig som designet, hvilket begrænsede rørforskydningen til det beregnede sikre område. Inspektioner efter hændelsen afslørede ingen skader på rørsystemet, og anlægget var i stand til at genoptage driften inden for 48 timer. Facility manageren krediterede Hydraulic Snubbers for at forhindre, hvad der kunne have været en katastrofal fiasko.

Vores fabrik fremstiller Hydrauliske Snubbere i en række forskellige konfigurationer, herunder enkeltvirkende og dobbeltvirkende typer, for at passe til forskellige belastningsretninger og størrelser. Vi tilbyder også snubbere med en indbygget visuel positionsindikator, der gør det muligt for vedligeholdelsespersonale at tjekke snubberens status med et øjeblik. Vores ingeniørteam kan udføre en snubber-størrelses- og placeringsundersøgelse ved at bruge finite element-analyse (FEA) til at modellere rørledningens respons på seismiske og dynamiske belastninger. Dette sikrer, at snubberne er optimalt placeret og dimensioneret for at give den mest effektive beskyttelse. Med vores Hydrauliske Snubbere kan rørledningsoperatører have tillid til, at deres infrastruktur er forberedt til selv de mest alvorlige seismiske og dynamiske hændelser.

Hvad er de vigtigste tekniske specifikationer for vores hydrauliske snubbere?

T.S. MACHINARY fremstiller et omfattende udvalg af hydrauliske snubbere til forskellige rørledningsapplikationer. Vores produktlinje omfatter snubbere med forskellige belastningskapaciteter, slaglængder og låsehastigheder for at passe til de specifikke krav fra kraftværker, raffinaderier og industrianlæg. Alle vores Hydrauliske Snubber-produkter er fremstillet i overensstemmelse med ISO 9001 og opfylder kravene i ASME B31.1, DIN EN 13480 og andre internationale standarder. Tabellen nedenfor opsummerer de vigtigste tekniske specifikationer for vores mest populære Hydrauliske Snubber-modeller, som bruges i kritiske rørledningsbeskyttelsesapplikationer over hele verden. Vores fabrik kan også producere brugerdefinerede snubbere til at opfylde specifikke projektkrav, herunder specielle slaglængder, belastningskapacitet og miljøbeskyttelsesbelægninger.

Ud over standardmodellerne tilbyder vores fabrik adskillige valgfri funktioner for at forbedre ydeevnen og egnetheden af ​​hydrauliske snubbere til specifikke miljøer. Disse omfatter: en lavtemperaturversion med en specialiseret silikonevæske, der forbliver flydende ned til -40°C; en højtemperaturversion, der er klassificeret til kontinuerlig drift ved 120°C; og en epoxybelagt version til korrosive miljøer, såsom offshore platforme og kemiske anlæg. Vi leverer også tilpassede slaglængder for at imødekomme specifikke krav til rørlednings termiske bevægelser.

Vores kvalitetskontrolproces inkluderer en 100 procent dynamisk ydelsestest på hver hydraulisk Snubber, der verificerer, at låsehastigheden, belastningskapaciteten og dæmpningsegenskaberne opfylder de specificerede værdier. Vi udfører også en tryktest på det hydrauliske system for at sikre, at der ikke er utætheder under driftstryk. Hver snubber er mærket med et unikt serienummer, der muliggør fuld sporbarhed fra fremstilling til feltinstallation. Vores fabrik klYangzhou Tianshun Pipeline Technology Co., Ltd.opretholder et omfattende lager af standardsnubbere og komponenter, hvilket muliggør hurtig levering til ethvert sted. Vi tilbyder også en snubber-udvælgelsesservice, hvor vores ingeniørteam hjælper dig med at vælge den optimale model og størrelse til dine specifikke behov for rørledningsbeskyttelse.

Hvordan kan korrekt installation og vedligeholdelse sikre Snubber-ydelse?

Hydrauliske Snubbereer præcisionsenheder, der kræver omhyggelig installation og regelmæssig vedligeholdelse for at sikre, at de fungerer efter hensigten. Forkert installation kan resultere i, at snubberen ikke er i stand til at låse under dynamiske belastninger, eller den kan låse, når den ikke burde (f.eks. under langsom termisk bevægelse). Vores fabrik klYangzhou Tianshun Pipeline Technology Co., Ltd.giver detaljerede installationsvejledninger og vedligeholdelsesanbefalinger for at hjælpe kunder med at maksimere pålideligheden og levetiden for deres hydrauliske snubbere. At følge disse retningslinjer sikrer, at snubberne giver den nødvendige kritiske beskyttelse under seismiske og dynamiske hændelser.

Vigtige installations- og vedligeholdelsespraksis for hydrauliske snubbere:

• Korrekt orientering:Snubberen skal installeres i den korrekte retning, med stempelstangen på linje med retningen af ​​den forventede bevægelse. Installation af snubberen i en vinkel kan forårsage sidebelastning, hvilket kan beskadige tætningerne og reducere ydeevnen.
• Korrekt montering:Brug de medfølgende monteringsbeslag og sørg for, at de er sikkert fastgjort til rørledningen og støttestrukturen. Monteringspunkterne skal være strukturelt tilstrækkelige til at overføre snubberens belastningskapacitet til understøtningen.
• Smøring og tætning:Snubberens stempelstang bør regelmæssigt rengøres og smøres med den anbefalede olie for at forhindre korrosion og tætningsforringelse. Pakningerne skal efterses for tegn på slid eller lækage under rutinemæssig vedligeholdelse.
• Funktionstest:Vi anbefaler at teste snubberens låsefunktion årligt ved hjælp af en bærbar testenhed, der simulerer en dynamisk belastning. Dette sikrer, at snubberen forbliver funktionsdygtig, og at låsehastigheden ikke er drevet ud af specifikationen.
• Udskiftningsplan:Selv med korrekt vedligeholdelse har hydrauliske snubbere en begrænset levetid. Vi anbefaler at udskifte snubberen hvert 15.-20. år, eller tidligere, hvis tætningens integritet er kompromitteret, eller hvis snubberen har været udsat for en alvorlig seismisk hændelse.

Et casestudie fra et atomkraftværk i USA illustrerer vigtigheden af ​​regelmæssig vedligeholdelse af snubber. Under en rutineinspektion opdagede vedligeholdelsespersonale, at adskillige Hydrauliske Snubbere havde udviklet tætningslækager, hvilket fik silikonevæsken til langsomt at lække ud. Hvis de ikke var adresseret, ville snubberne have haft reduceret dæmpningskapacitet og muligvis ikke låst ordentligt under et jordskælv. Anlægget fulgte vores anbefalede vedligeholdelsesprocedure, udskiftning af tætningerne og genopladning af snubberne med frisk væske. En efterfølgende dynamisk test bekræftede, at snubberne var fuldt funktionsdygtige. Anlæggets sikkerhedschef bemærkede, at det proaktive vedligeholdelsesprogram forhindrede et potentielt sikkerhedsproblem, og snubberne var fuldt funktionsdygtige under den næste seismiske hændelse.

Vores fabrik leverer en omfattende vedligeholdelsesmanual, der dækker procedurer for inspektion, test og udskiftning af tætninger. Vi tilbyder også et træningsprogram for vedligeholdelsespersonale, der dækker korrekt brug af testudstyr og fortolkning af testresultater. For kunder, der foretrækker en nøglefærdig løsning, tilbyder vi en snubber-servicekontrakt, der inkluderer periodisk inspektion, funktionstest og udskiftning af tætninger. Denne service sikrer, at dine Hydrauliske Snubbere forbliver i optimal stand, klar til at beskytte dine rørledninger, når det er nødvendigt. Ved at investere i korrekt installation og vedligeholdelse kan rørledningsoperatører sikre, at deres Hydrauliske Snubbere giver det højeste niveau af beskyttelse i hele rørledningssystemets levetid.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen mellem en hydraulisk snubber og en mekanisk stiver?

Svar: En mekanisk stiver giver en stiv forbindelse, der ikke tillader nogen termisk bevægelse, hvilket kan påføre rørledningen høje termiske spændinger. En hydraulisk snubber tillader på den anden side langsom termisk bevægelse, mens den låses under hurtige dynamiske belastninger. Dette betyder, at dæmperen under normal drift optager termisk ekspansion, hvilket reducerer stress. Under seismiske eller dynamiske belastninger låser den og fungerer som en stiv stiver. Denne dobbelte funktion gør hydrauliske snubbere mere velegnede til rørledninger, der oplever betydelig termisk bevægelse, da de forhindrer ophobning af termisk stress.

Spørgsmål 2: Kan en hydraulisk snubber repareres, eller skal den udskiftes, når den svigter?

Svar: I mange tilfælde kan hydrauliske snubbere repareres ved at udskifte tætningerne og genoplade væsken. Men hvis det indvendige stempel eller cylinder er beskadiget, skal snubberen udskiftes. Vores fabrik tilbyder en ombygningsservice for de fleste af vores hydrauliske Snubber-modeller, hvor vi adskiller, inspicerer, udskifter slidte dele og samler snubberen igen til dens originale specifikationer. Vi anbefaler at få en kvalificeret tekniker til at vurdere snubberen for at afgøre, om reparation eller udskiftning er den mest omkostningseffektive mulighed.

Spørgsmål 3: Hvordan bestemmes låsehastigheden af ​​en hydraulisk snubber?

Svar: Låsehastigheden bestemmes af snubberens indvendige ventil- og åbningsdesign, og den indstilles under fremstillingen. Den vælges typisk ud fra rørledningens forventede termiske bevægelseshastighed og de seismiske designkriterier. Til de fleste applikationer anvendes en låsehastighed mellem 80 og 150 mm/sek. Vores fabrik kan justere låsehastigheden for at opfylde specifikke projektkrav. Vi tilbyder også snubbere med en justerbar låsehastighedsfunktion, der tillader felttuning, så den matcher rørledningens specifikke bevægelsesprofil.

Spørgsmål 4: Er hydrauliske snubbere velegnede til både indendørs og udendørs installationer?

Svar: Ja, hydrauliske snubbere er velegnede til både indendørs og udendørs installationer. Til udendørs installationer, især i korrosive miljøer eller områder med høj luftfugtighed, anbefaler vi dog vores snubbere med en korrosionsbestandig belægning (epoxy eller galvaniseret). Til ekstremt kolde klimaer tilbyder vi en lavtemperaturversion med en specialiseret væske, der forbliver flydende ned til -40°C. Vores fabrik kan give detaljeret vejledning om de bedst egnede materialer og belægningsmuligheder til dit specifikke installationsmiljø.

Spørgsmål 5: Hvilke certificeringer har Yangzhou Tianshun Pipeline Technology Co., Ltd. for sine hydrauliske snubbere?

Svar: Vores Hydrauliske Snubbere er fremstillet under ISO 9001:2015 (Quality Management) og ISO 14001:2015 (Environmental Management) certificeringer. Vi overholder også ASME B31.1, DIN EN 13480 og GB/T 17116.3 standarder for rørledningsstøtter. Vores produkter er testet og certificeret af tredjepartsorganisationer, herunder SGS og TÜV, og vi leverer et komplet sæt af testrapporter og certifikater med hver ordre. Vores fabrik bliver regelmæssigt revideret for at sikre, at vores fremstillingsprocesser og kvalitetskontrolsystemer lever op til de højeste internationale standarder.

Konklusion: Beskyt dine rørledninger med Hydrauliske Snubbere af høj kvalitet

Hydrauliske snubbere er væsentlige enheder, der yder kritisk beskyttelse af rørledninger mod seismiske og dynamiske belastninger. Ved at tillade fri termisk bevægelse under normale forhold og låsning under hurtige dynamiske hændelser forhindrer de overdreven forskydning, reducerer stress og spreder energi, hvilket sikrer integriteten og sikkerheden af ​​rørledningssystemet. Hos Yangzhou Tianshun Pipeline Technology Co., Ltd., har vores fabrik udviklet højtydende hydrauliske snubbere i årtier og tilbyder en bred vifte af modeller med forskellige belastningskapaciteter, slag og låsehastigheder, der passer til forskellige applikationer. Vores forpligtelse til kvalitet, præcisionsteknik og kundesupport sikrer, at vores snubbers leverer pålidelig beskyttelse til de mest kritiske infrastrukturprojekter verden over.

Ønsker du at sikre dit rørledningssystem mod seismiske og dynamiske belastninger?Kontakt Yangzhou Tianshun Pipeline Technology Co., Ltd. i dagfor en omfattende snubber-konsultation. Vores ingeniørteam vil analysere din rørlednings design, driftsforhold og seismiske risikoprofil for at anbefale den optimale hydrauliske Snubber-model, størrelse og placering. Vi tilbyder gratis forundersøgelser, konkurrencedygtige priser og hurtig levering med et komplet udvalg af installations- og vedligeholdelsessupport.Anmod om din gratis Hydrauliske Snubber-konsultation nu fra Yangzhou Tianshun Pipeline Technology Co., Ltd. og sørg for, at din rørledning er beskyttet mod det uventede.
