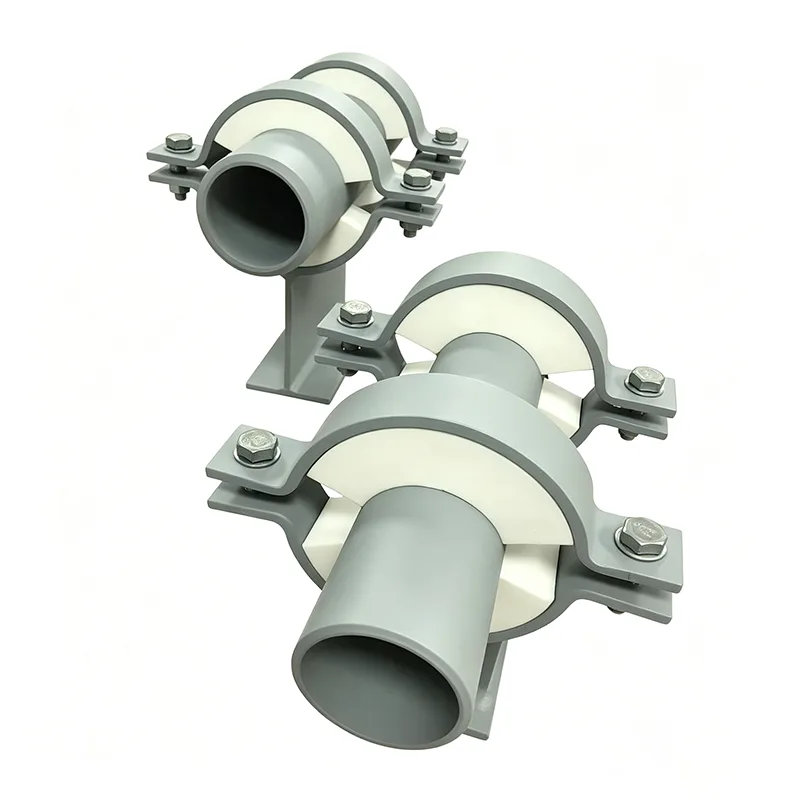

Isolerede rørstøtter

Dette er en specialdesignet støtte til isolerede rør, konstrueret til at holde isolering lavet af præcisionsbearbejdet og kompressionsstøbt PTFE. Der er i øjeblikket stor efterspørgsel efter dette produkt på det russiske marked. I Kina varierer kvaliteten af ​​PTFE-produkter betydeligt, hvilket gør det vanskeligt for internationale forhandlere at købe varer af høj kvalitet. Vores virksomhed bruger førsteklasses materialer og fremstiller understøtninger i størrelsesområdet fra DN20 til DN1200.

En uisoleret understøtning på et ellers velisoleret rør er et hul i systemet. På en kølevandsledning drypper det kondens. På en dampledning udstråler den varme. På et kryogenrør trækker det fugt ud af luften og fryser det fast. Pointen med en isoleret rørstøtte er at lukke dette mellemrum - for at bære vægten af ​​røret, indholdet og isoleringen uden at skabe en termisk kortslutning mellem røret og strukturen.

Yangzhou Tianshun har designet og fremstillet isolerede rørstøtter siden 2012 til fjernkølingsnetværk, industrielle dampsystemer, LNG-terminaler og fødevareforarbejdningsanlæg verden over. Vi bygger hver støtte som en enkelt belastningstestet samling med isoleringsblokken fuldt integreret, så du ikke behøver at fremstille den termiske pause på stedet.

Hvordan den termiske pause fungerer

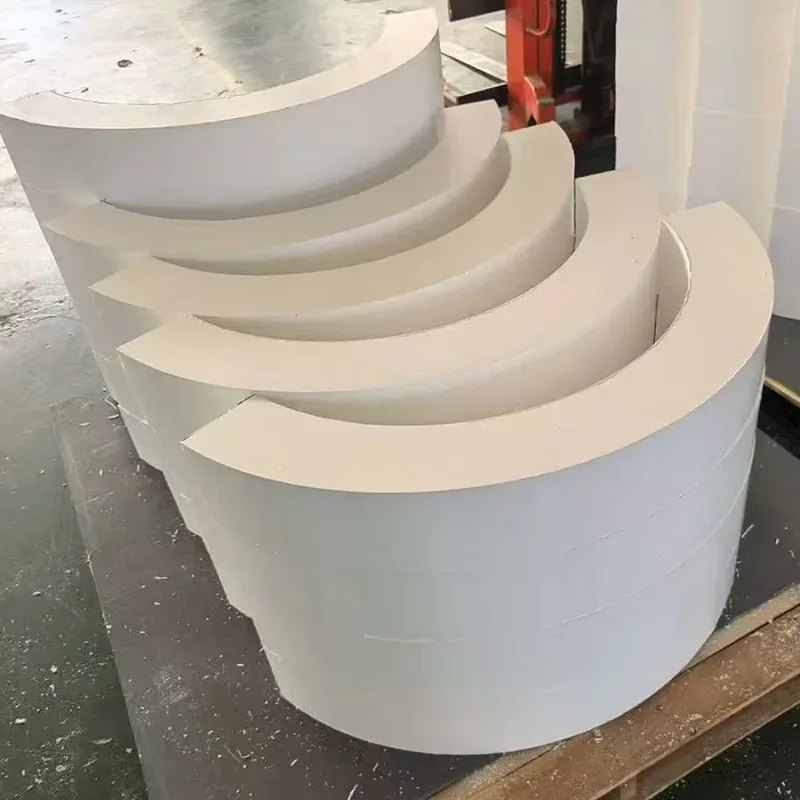

I en standard rørsko hviler metalsadlen direkte på metalbundpladen. Varme eller kulde leder lige igennem. I en isoleret understøtning sidder en stiv isoleringsblok mellem de to metaldele. Rørbelastningen går fra sadlen ind i isoleringen og fra isoleringen ind i bundpladen. På intet tidspunkt rører sadlen bundpladen. Blokken er bearbejdet til at matche rørdiameteren på den ene side og stålbasen på den anden, hvilket giver fuld kontakt og ingen punktbelastning.

Blokmaterialet er valgt til at forblive stærkt ved designtemperaturen. High-density polyisocyanurate (PIR) fungerer til køligt vand og glykollinjer. Cellulært glas håndterer kryogen service ned til -196°C og tilbyder næsten nul vanddamppermeabilitet. Calciumsilikat tager damp og varme olielinjer op til 650°C. Blokkens trykstyrke kontrolleres mod den fulde hydrotestbelastning - ikke kun driftsvægten - så den ikke knuses under idriftsættelse.

En dampspærre, der ikke stopper ved støtten

På kolde rør er fugtindtrængning den største langsigtede trussel. Vanddamp, der trænger ind i isoleringen, vil i sidste ende kondensere, fryse eller korrodere røroverfladen. Vores isolerede understøtninger er bygget med en gennemgående metaltætningskrave omkring isoleringsblokken. Besætningen på stedet fører rørisoleringskappen op til denne krave og forsegler den med klæbemiddel eller tape. Intet hul. Ingen håndskåret plaster. Bare en ren, inspektionsbar dampforsegling, der forbliver tæt.

Når røret skal glide, bliver isoleringen siddende

Mange isolerede linjer udvider sig og trækker sig sammen med temperaturen. En fast støtte ville bekæmpe den bevægelse. Vi integrerer en glideflade med lav friktion direkte i støttesamlingen. En poleret rustfri stålplade er limet til undersiden af ​​isoleringsblokken (eller til en lastfordelingsplade under den). En PTFE- eller grafitimprægneret pude er limet til toppen af ​​bundpladen. De to overflader glider mod hinanden med en friktionskoefficient, der er lav nok til, at rørets egne termiske kræfter kan overvinde det. Hele glidegrænsefladen er indesluttet i støttelegemet, beskyttet mod støv, grus og vand, så den forbliver frit bevægende i hele systemets levetid.

Bygget til at matche din rørspecifikation, ikke et katalog

Vi vælger ikke en isoleret støtte fra en hylde. Hver ordre er konfigureret til din:

Rørstørrelse og vægtykkelse

Isoleringsmateriale og tykkelse

Drifts- og designtemperaturer

Støttebelastninger (dødvægt, hydrotest, lejlighedsvis)

Bevægelseskrav (aksial slæde, fast anker, sideføring)

Miljøeksponering (indendørs, udendørs, kystnære, skylning, brandzone)

Stålkomponenterne er varmgalvaniseret kulstofstål som standard, med rustfrit stål (304L, 316L) tilgængeligt til korrosive eller hygiejniske applikationer. Al strukturel svejsning udføres af kvalificerede svejsere under certificerede procedurer.

Ansøgninger på tværs af sektorer

Afkølet vand og fjernkøling: Ingen kondens, ingen dryp, ingen CUI.

Damp og varmt vand: Minimalt varmetab, sikre berøringstemperaturer og glideplader, der rummer ekspansion.

Kryogen og LNG: Cellulære glasisoleringsblokke, rustfri stålkroppe og kolde sko, der forhindrer is på strukturen.

Fødevarer og lægemidler: Rustfrit stål, hygiejniske finish, indkapslet isolering og fuld kompatibilitet med afvaskning.

Olie og gas: Sure servicematerialer, brandklassificerede muligheder og damptætte design til kyst- og offshoremiljøer.

Dokumentation, der understøtter enhver ordre

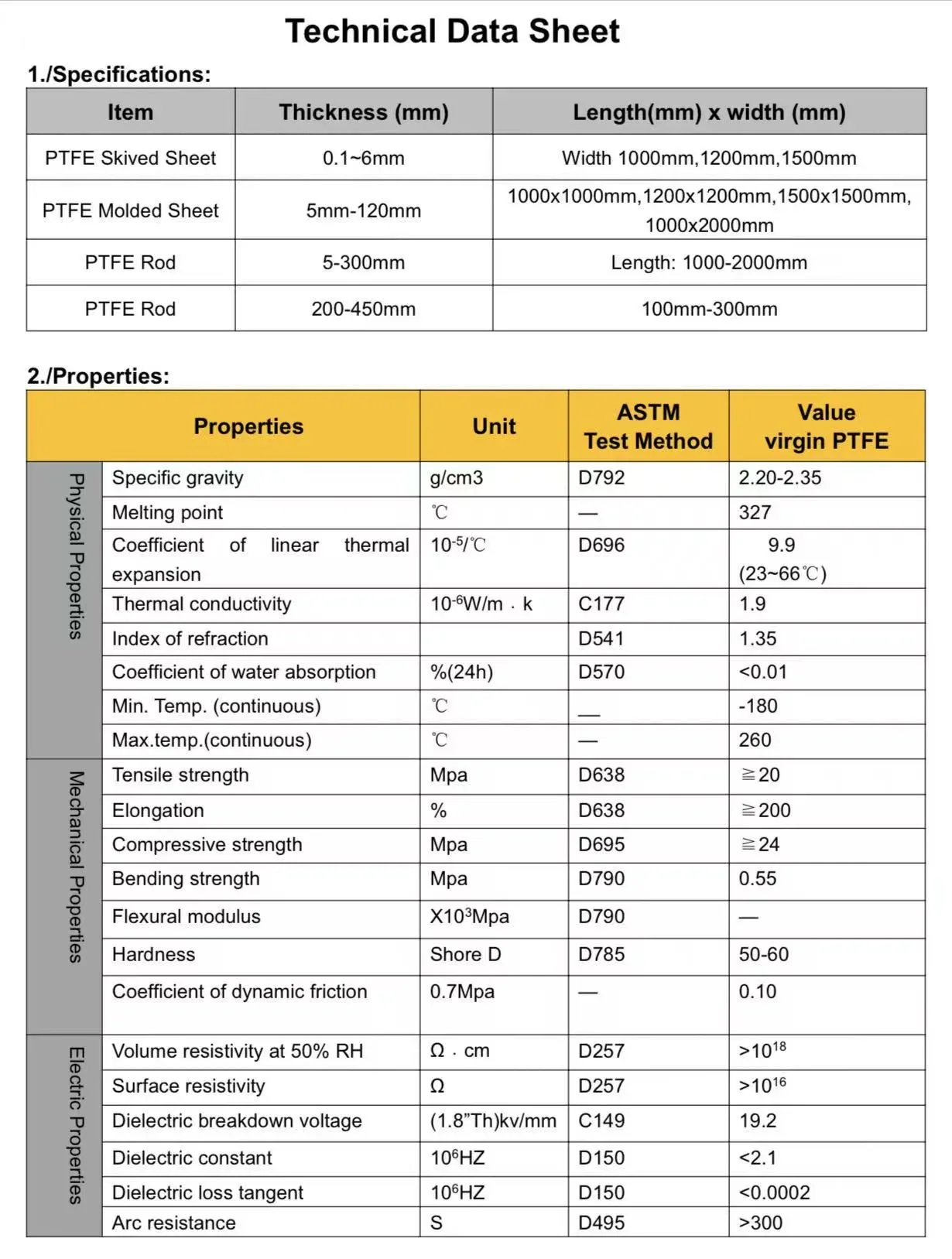

Hver forsendelse inkluderer EN 10204 Type 3.1 materialecertifikater, isoleringsdatablade med værdier for trykstyrke og varmeledningsevne, dimensionsinspektionsrapporter og belastningstestcertifikater, når det kræves. Til olie- og gasprojekter kan vi levere HIC-testrapporter og NACE-overholdelsesdokumentation. Til fødevaregodkendte applikationer er overfladefinishrapporter og materialedeklarationer standard.

FAQ

Q: Kan du matche enhver isoleringstype og tykkelse?

A: Ja. Vi bearbejder isoleringsblokken til din nøjagtige rør-OD og isoleringstykkelse og vælger blokmateriale til din driftstemperatur.

Spørgsmål: Leverer du hele enheden inklusive glidepladen, hvis der er behov for bevægelse?

A: Ja. Vi kan integrere en PTFE- eller grafitglideplade i bunden, alt indesluttet i støttelegemet.

Q: Hvordan forhindrer du, at isoleringsblokken bliver våd?

A: Blokken er fuldt indkapslet i stålstøttelegemet, og vi leverer en metaltætningskrave til en kontinuerlig dampspærreforbindelse til rørisoleringen.

Q: Hvad hvis mit rør er rustfrit stål eller kræver hygiejniske forhold?

A: Vi fremstiller hele støtten af ​​304L eller 316L rustfrit stål med syltede og passiverede overflader, velegnet til nedvaskning og fødevaregodkendte miljøer.

Q: Kan jeg få en brandklassificeret version?

A: Ja. Vi kan inkorporere passive brandbeskyttelsesmaterialer, der er klassificeret til cellulose- eller jetbrandeksponering, og opretholder den bærende integritet i den nødvendige periode.

En isoleret rørstøtte er en lille komponent i et stort projekt, men en mislykket - knust isolering, en delt dampspærre, en fastlåst glideplade - kan fremtvinge en uplanlagt nedlukning. Vi har lavet disse understøttelser i over et årti og sendt til mere end 45 lande, hvor over 70 % af vores forretning kommer fra gentagne kunder. Denne rekord eksisterer, fordi vi behandler enhver support som en konstrueret samling, ikke en lagervare. Send os din rørplan og isoleringsspecifikation. Vi returnerer et dimensioneret forslag og en fast pris inden for en dag.
